Podłączenie czujnika ruchu to proces, który wymaga zachowania szczególnej ostrożności i znajomości kilku kluczowych zasad. Zanim przystąpimy do instalacji, konieczne jest odłączenie zasilania, co zapewni bezpieczeństwo podczas pracy. Czujnik ruchu zazwyczaj posiada trzy wyjścia: przewód fazowy (L), przewód neutralny (N) oraz przewód ujemny. Dobrze wykonane połączenie nie tylko zapewnia prawidłowe działanie urządzenia, ale także minimalizuje ryzyko awarii.
W artykule omówimy, jak prawidłowo podłączyć czujnik ruchu, aby uniknąć najczęstszych błędów. Zrozumienie podstawowych zasad instalacji oraz zastosowanie odpowiednich narzędzi i materiałów jest kluczowe dla sukcesu. Dzięki tym informacjom będziesz w stanie samodzielnie zainstalować czujnik, co przyniesie korzyści zarówno w zakresie bezpieczeństwa, jak i komfortu użytkowania.
Kluczowe wnioski:
- Przed rozpoczęciem instalacji zawsze odłącz zasilanie, aby zapewnić bezpieczeństwo.
- Czujnik ruchu wymaga podłączenia przewodu fazowego (L) i neutralnego (N) do odpowiednich zacisków.
- Przy podłączaniu wielu lamp do jednego czujnika, wszystkie lampy powinny być podłączone równolegle.
- Ważne jest, aby łączna moc podłączonych lamp nie przekraczała maksymalnego obciążenia czujnika.
- Przed włączeniem zasilania sprawdź wszystkie połączenia, aby uniknąć zwarć.
Jak prawidłowo podłączyć czujnik ruchu i uniknąć problemów
Podłączenie czujnika ruchu jest kluczowym procesem, który wymaga precyzyjnego wykonania, aby zapewnić jego prawidłowe działanie. Nieprawidłowe połączenia mogą prowadzić do awarii urządzenia, co z kolei może skutkować dodatkowymi kosztami napraw. Dlatego tak ważne jest, aby przed przystąpieniem do instalacji dokładnie zrozumieć zasady podłączania czujnika oraz unikać typowych błędów, które mogą wystąpić podczas tego procesu.
Właściwe przygotowanie i znajomość podstawowych zasad instalacji czujnika ruchu mogą znacząco wpłynąć na jego funkcjonalność. Dzięki temu, że będziemy wiedzieć, jak unikać najczęstszych problemów, możemy cieszyć się niezawodnym działaniem czujnika przez długi czas. Pamiętaj, że każda instalacja wymaga staranności i uwagi, aby uniknąć potencjalnych zagrożeń.
Przygotowanie do instalacji czujnika ruchu - kluczowe kroki bezpieczeństwa
Bezpieczeństwo jest najważniejsze podczas instalacji czujnika ruchu. Przed rozpoczęciem jakichkolwiek prac, zawsze należy wyłączyć zasilanie, aby zapobiec porażeniu prądem. Ważne jest również, aby upewnić się, że wszystkie narzędzia i materiały są w dobrym stanie, co zmniejsza ryzyko wypadków podczas pracy. Oprócz wyłączenia zasilania, warto również używać odpowiednich środków ochrony osobistej, takich jak rękawice i okulary ochronne. Przygotowanie miejsca pracy oraz upewnienie się, że nie ma żadnych przeszkód, również przyczynia się do bezpiecznej instalacji. Pamiętaj, że odpowiednia organizacja pracy to klucz do sukcesu i bezpieczeństwa.
Jakie narzędzia i materiały są potrzebne do podłączenia czujnika?
Aby prawidłowo podłączyć czujnik ruchu, niezbędne są odpowiednie narzędzia i materiały. Ich wybór ma kluczowe znaczenie dla zapewnienia bezpieczeństwa oraz efektywności całego procesu instalacji. Poniżej przedstawiamy listę podstawowych narzędzi i materiałów, które ułatwią pracę oraz pomogą uniknąć typowych błędów.
- Wkrętarka akumulatorowa - Umożliwia szybkie i wygodne przykręcanie czujnika do ściany. Przykładem może być model Bosch GSR 120-LI, który zapewnia dużą moc i długi czas pracy na jednym ładowaniu.
- Ściągacz izolacji - Niezbędny do usunięcia izolacji z przewodów, co ułatwia ich podłączenie. Model Knipex 12 42 195 jest popularnym wyborem ze względu na swoją precyzję i trwałość.
- Przewody elektryczne - W zależności od instalacji, mogą być potrzebne przewody fazowe, neutralne oraz ujemne. Przykładowo, przewody YDYp 3x1,5 mm² są odpowiednie do podłączenia czujnika do lampy.
- Łączniki WAGO - Umożliwiają szybkie i bezpieczne łączenie przewodów bez potrzeby lutowania. Łączniki WAGO 221 są szczególnie popularne wśród elektryków ze względu na swoją prostotę użycia.
- Czujnik ruchu - Oczywiście, niezbędny jest sam czujnik. Na rynku dostępne są różne modele, takie jak czujnik PIR Steinel IS 180-2, który charakteryzuje się wysoką czułością i łatwością montażu.
Jak podłączyć przewody czujnika ruchu - szczegóły połączeń elektrycznych

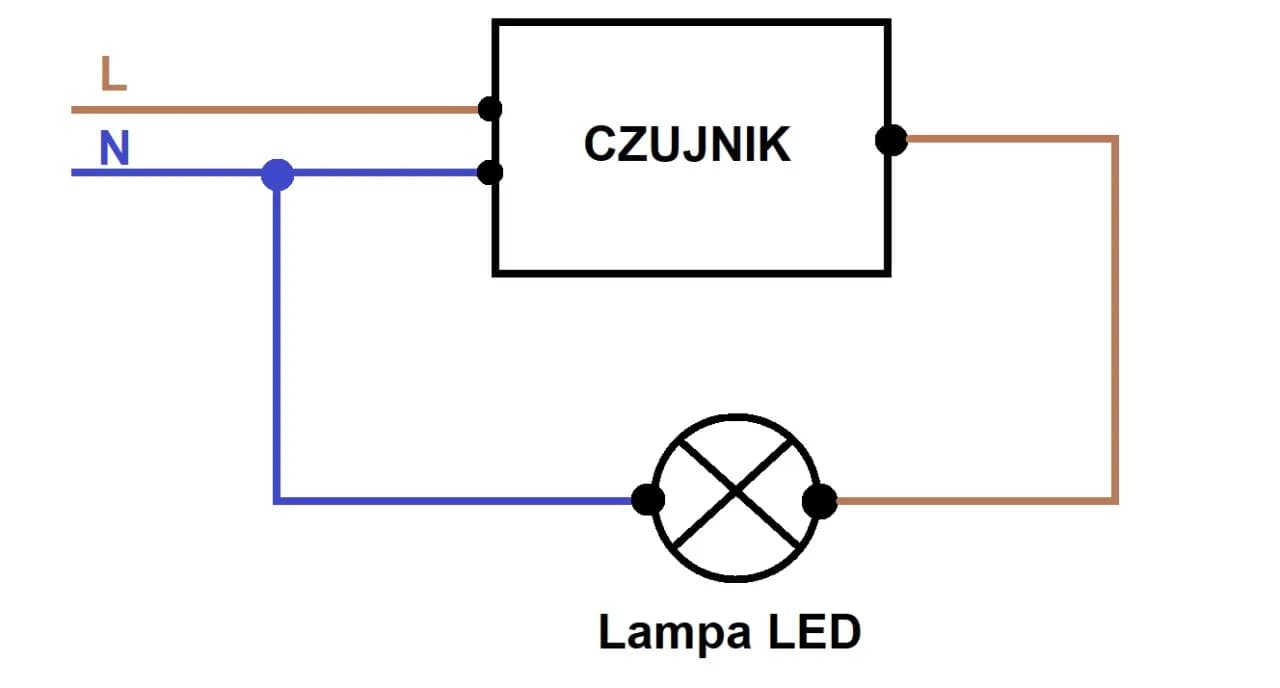

Podłączenie czujnika ruchu wymaga precyzyjnego zrozumienia, jak prawidłowo połączyć przewody. Najczęściej czujnik ma trzy wyjścia: przewód fazowy (L), przewód neutralny (N) oraz przewód ujemny (zwykle zielony/żółty). Przewód fazowy (L) powinien być podłączony do zacisku L czujnika, natomiast przewód neutralny (N) do zacisku N. W przypadku podłączenia lampy LED, przewód neutralny należy rozdzielić, aby doprowadzić go do oprawy oraz do czujnika.
Ważne jest, aby pamiętać o odpowiednim kolorze przewodów. Przewód fazowy zazwyczaj jest czerwony lub brązowy, a przewód neutralny niebieski. W przypadku podłączenia czujnika do kilku lamp, wszystkie lampy powinny być podłączone równolegle do wyjścia czujnika. Użycie odpowiednich łączników, takich jak szybkozłączki WAGO, może znacznie ułatwić proces podłączania i zapewnić trwałość połączeń.
| Kolor przewodu | Funkcja |
|---|---|
| Czerwony / Brązowy | Przewód fazowy (L) |
| Niebieski | Przewód neutralny (N) |
| Zielony / Żółty | Przewód ujemny (PE) |
Jak sprawdzić poprawność podłączenia czujnika ruchu - unikaj zwarć
Aby upewnić się, że czujnik ruchu został prawidłowo podłączony, warto przeprowadzić kilka prostych testów. Przede wszystkim, przed włączeniem zasilania, należy dokładnie sprawdzić wszystkie połączenia, aby uniknąć zwarć. Użycie multimetru do pomiaru napięcia oraz ciągłości przewodów pomoże potwierdzić, że wszystko jest w porządku. Jeśli nie masz doświadczenia w korzystaniu z takich narzędzi, warto poprosić o pomoc elektryka.
Typowe błędy podczas instalacji czujnika ruchu - jak ich unikać
Podczas instalacji czujnika ruchu istnieje wiele pułapek, które mogą prowadzić do problemów z jego działaniem. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów. Często zdarza się, że przewód fazowy (L) jest mylony z przewodem neutralnym (N), co może skutkować nieprawidłowym działaniem czujnika lub jego całkowitym uszkodzeniem. Aby tego uniknąć, warto dokładnie zapoznać się z kolorami przewodów oraz ich funkcjami przed rozpoczęciem instalacji.
Innym częstym błędem jest nieodpowiedni dobór miejsca montażu czujnika. Czujniki ruchu powinny być umieszczane w miejscach, gdzie mają zapewnioną dobrą widoczność, a nie w miejscach zasłoniętych przez meble czy rośliny. Dodatkowo, ważne jest, aby nie instalować czujnika w miejscach narażonych na bezpośrednie działanie promieni słonecznych lub w pobliżu źródeł ciepła, co może wpływać na jego czułość. Zastosowanie się do tych zasad pomoże w uniknięciu problemów z działaniem czujnika.
Jakie są najczęstsze problemy z podłączeniem czujnika ruchu?
Podczas podłączania czujnika ruchu mogą wystąpić różne problemy, które wpływają na jego funkcjonalność. Niewłaściwe podłączenie przewodów, takie jak zamiana miejscami przewodu fazowego i neutralnego, może prowadzić do braku reakcji czujnika na ruch. Innym częstym problemem jest zbyt niska czułość czujnika, spowodowana jego złym umiejscowieniem lub zasłonięciem przez obiekty w otoczeniu. Te błędy mogą skutkować frustracją użytkowników, którzy oczekują, że czujnik będzie działał prawidłowo i niezawodnie.
Jakie różnice występują między różnymi typami czujników ruchu?
Na rynku dostępne są różne typy czujników ruchu, z których każdy ma swoje unikalne cechy i zastosowania. Najpopularniejsze to czujniki PIR (Passive Infrared) oraz czujniki mikrofalowe. Czujniki PIR działają na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty w ruchu, co czyni je idealnymi do użytku wewnętrznego i na zewnątrz. Ich instalacja jest stosunkowo prosta, a ich czułość można regulować, co pozwala na dostosowanie ich do różnych warunków otoczenia.
Z kolei czujniki mikrofalowe emitują fale radiowe, które są odbierane po odbiciu od poruszających się obiektów. Dzięki temu mogą wykrywać ruch przez przeszkody, takie jak ściany czy meble. To sprawia, że są bardziej uniwersalne, ale ich instalacja wymaga większej precyzji. Warto również pamiętać, że czujniki mikrofalowe mogą być bardziej podatne na zakłócenia, co może wpływać na ich działanie w niektórych warunkach.
| Typ czujnika | Specyfikacja | Odpowiednie zastosowania |
|---|---|---|
| Czujnik PIR | Detekcja ruchu na podstawie promieniowania podczerwonego | Użytek wewnętrzny i zewnętrzny, miejsca o niskim ruchu |
| Czujnik mikrofalowy | Emitowanie fal radiowych do detekcji ruchu | Przeszkody, miejsca z dużym ruchem, np. korytarze |
Jak zintegrować czujniki ruchu z systemami inteligentnego domu
Integracja czujników ruchu z systemami inteligentnego domu otwiera nowe możliwości w zakresie automatyzacji i zwiększenia komfortu użytkowania. Dzięki zastosowaniu technologii IoT (Internet of Things), czujniki mogą współpracować z innymi urządzeniami, takimi jak oświetlenie, alarmy czy termostaty. Na przykład, czujnik ruchu może automatycznie włączać światło w pomieszczeniu, gdy wykryje obecność, a także dostosować temperaturę w zależności od liczby osób w pomieszczeniu, co prowadzi do znacznych oszczędności energii.
Warto również rozważyć zastosowanie czujników ruchu w systemach monitoringu i bezpieczeństwa. Połączenie czujników z kamerami pozwala na automatyczne nagrywanie wideo w momencie wykrycia ruchu, co zwiększa efektywność zabezpieczeń. W przyszłości możemy spodziewać się jeszcze bardziej zaawansowanych funkcji, takich jak rozpoznawanie twarzy czy analizy zachowań, co uczyni nasze domy jeszcze bardziej bezpiecznymi i inteligentnymi.
