Podłączenie gniazda 7-pinowego w przyczepie to kluczowy krok dla każdego, kto planuje ciągnąć lekką przyczepę o dopuszczalnej masie całkowitej do 750 kg. Właściwe połączenie zapewnia bezpieczeństwo i funkcjonalność, a także umożliwia korzystanie z różnych świateł i sygnałów. Aby uniknąć problemów, ważne jest, aby przed przystąpieniem do instalacji upewnić się, że gniazdo w samochodzie oraz wtyczka przyczepy są zgodne z wymaganiami.
W artykule przedstawimy krok po kroku jak poprawnie podłączyć gniazdo 7-pinowe, omówimy schemat połączeń oraz funkcje poszczególnych pinów. Dzięki tym informacjom, każdy użytkownik będzie mógł samodzielnie wykonać to zadanie i cieszyć się bezpieczną jazdą z przyczepą.
Najistotniejsze informacje:
- Gniazdo 7-pinowe jest przeznaczone do lekkich przyczep o masie do 750 kg.
- Przed podłączeniem należy upewnić się, że samochód jest wyłączony i kluczyk wyjęty z zapłonu.
- Wtyczka przyczepy musi być zgodna z gniazdem, a ich połączenie powinno być stabilne.
- Każdy pin w gnieździe ma przypisaną określoną funkcję, która musi być przestrzegana.
- Po podłączeniu należy sprawdzić działanie wszystkich świateł, aby upewnić się, że wszystko działa poprawnie.
- W przypadku problemów z oświetleniem, należy zweryfikować poprawność połączeń oraz stan pinów i przewodów.
Jak podłączyć gniazdo 7 pinowe - krok po kroku do sukcesu
Podłączenie gniazda 7-pinowego do przyczepy to kluczowy krok, który zapewnia bezpieczeństwo i funkcjonalność podczas jazdy. Aby to zrobić, należy najpierw upewnić się, że samochód jest wyłączony, a kluczyk wyjęty z zapłonu. Właściwe podłączenie gniazda jest szczególnie ważne, gdyż pozwala na korzystanie z różnych świateł i sygnałów w przyczepie. W tym artykule przedstawimy proces, który pomoże w bezpiecznym i skutecznym podłączeniu gniazda.
Przed przystąpieniem do instalacji, warto również zwrócić uwagę na kilka istotnych aspektów, które pomogą uniknąć problemów w przyszłości. Należy upewnić się, że gniazdo w samochodzie i wtyczka na przyczepie są zgodne pod względem liczby pinów oraz schematu połączeń. Pamiętaj, że gniazdo 7-pinowe jest przeznaczone do lekkich przyczep, których dopuszczalna masa całkowita nie przekracza 750 kg. Właściwe przygotowanie i sprawdzenie wszystkich elementów przed podłączeniem to klucz do sukcesu.
Sprawdź zgodność gniazda z wtyczką przyczepy dla bezpieczeństwa
Aby zapewnić bezpieczeństwo podczas podłączania gniazda 7-pinowego, pierwszym krokiem jest sprawdzenie zgodności pomiędzy gniazdem w samochodzie a wtyczką przyczepy. Ważne jest, aby upewnić się, że oba elementy mają tę samą liczbę pinów oraz odpowiedni schemat połączeń. Niezgodność może prowadzić do poważnych problemów, takich jak uszkodzenie systemu oświetleniowego lub awarie podczas jazdy.
Weryfikacja zgodności powinna obejmować również sprawdzenie stanu gniazda i wtyczki. Upewnij się, że nie ma widocznych uszkodzeń, takich jak pęknięcia czy zardzewienia. Dobrze jest także przetestować, czy wszystkie piny są czyste i wolne od zanieczyszczeń, co zapewni prawidłowe połączenie. Przestrzeganie tych kroków pomoże w uniknięciu nieprzyjemnych niespodzianek na drodze.
Przygotowanie narzędzi i materiałów do podłączenia gniazda
Aby poprawnie podłączyć gniazdo 7-pinowe, niezbędne jest przygotowanie odpowiednich narzędzi i materiałów. W pierwszej kolejności potrzebujesz wtyczki 7-pinowej, która jest kluczowym elementem instalacji. Oprócz tego przydadzą się przewody o odpowiedniej grubości, najlepiej w kolorach zgodnych z normami, aby ułatwić identyfikację. Warto również zaopatrzyć się w złącza, które zapewnią stabilne połączenie oraz narzędzia takie jak wkrętaki, szczypce oraz nożyczki do cięcia przewodów.
- Wtyczka 7-pinowa - np. model firmy Westfalia, który zapewnia wysoką jakość połączenia.
- Przewody elektryczne - użyj przewodów o przekroju 1,5 mm², które są wystarczające do większości lekkich przyczep.
- Złącza - złącza typu M8 do łatwego i pewnego połączenia przewodów.
Schemat podłączenia gniazda 7 pinowego - zrozumienie pinów
Podczas podłączania gniazda 7-pinowego kluczowe jest zrozumienie, jak działa jego schemat połączeń. Każdy z siedmiu pinów ma przypisaną określoną funkcję, co pozwala na efektywne wykorzystanie świateł i sygnałów w przyczepie. Na przykład, styk 1 odpowiada za kierunkowskaz lewy, a styk 6 za światła hamowania. Właściwe podłączenie tych przewodów jest niezbędne do zapewnienia bezpieczeństwa i funkcjonalności podczas jazdy.
Podczas instalacji należy pamiętać o tym, aby każdy przewód był podłączony do odpowiedniego pinu zgodnie z instrukcją. Wtyczka 7-pinowa jest tak skonstruowana, że nie ma możliwości błędnego wpięcia, co znacząco ułatwia cały proces. Przed zakończeniem instalacji upewnij się, że wszystkie połączenia są stabilne i dobrze zabezpieczone, co zminimalizuje ryzyko awarii podczas użytkowania.
Opis funkcji poszczególnych pinów w gnieździe 7 pinowym

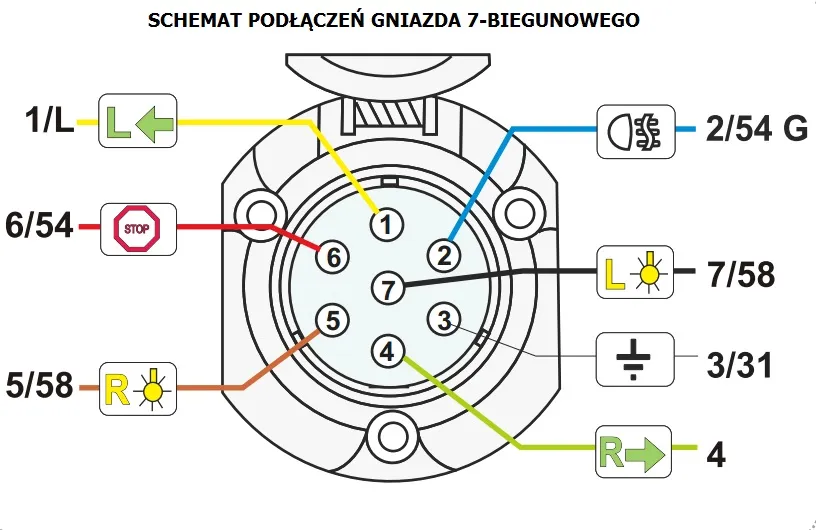

Każdy z siedmiu pinów w gnieździe 7-pinowym pełni określoną funkcję, co jest kluczowe dla prawidłowego działania przyczepy. Styk 1 odpowiada za kierunkowskaz lewy, który sygnalizuje zamiar skrętu w lewo. Styk 2 to światło przeciwmgłowe, które zwiększa widoczność w trudnych warunkach pogodowych. Styk 3 pełni rolę masy, co jest niezbędne dla prawidłowego funkcjonowania wszystkich urządzeń elektrycznych w przyczepie. Styk 4 to kierunkowskaz prawy, natomiast styk 5 odpowiada za światła pozycyjne prawe, które informują innych uczestników ruchu o obecności pojazdu.
Styk 6 jest przeznaczony dla świateł hamowania, które sygnalizują, że kierowca zamierza zwolnić lub zatrzymać pojazd. Na koniec, styk 7 obsługuje światła pozycyjne lewe, które działają podobnie jak światła pozycyjne prawe. Zrozumienie funkcji tych pinów jest kluczowe dla prawidłowego podłączenia gniazda 7-pinowego i zapewnienia, że wszystkie funkcje oświetleniowe przyczepy działają poprawnie.
Jak prawidłowo podłączyć przewody do gniazda 7 pinowego
Aby poprawnie podłączyć przewody do gniazda 7-pinowego, należy zwrócić uwagę na kolory przewodów oraz ich odpowiednie przypisanie do pinów. Zazwyczaj przewody mają następujące kolory: styk 1 - żółty (kierunkowskaz lewy), styk 2 - niebieski (światło przeciwmgłowe), styk 3 - białe (masa), styk 4 - zielony (kierunkowskaz prawy), styk 5 - brązowy (światła pozycyjne prawe), styk 6 - czerwony (światła hamowania) oraz styk 7 - czarny (światła pozycyjne lewe). Upewnij się, że każdy przewód jest dobrze wpięty w odpowiedni styk, aby uniknąć problemów z oświetleniem.
Podczas podłączania przewodów zaleca się również użycie odpowiednich złączek, które zapewnią stabilne połączenie. Przed zakończeniem instalacji sprawdź, czy wszystkie przewody są dobrze zabezpieczone i nie ma luzów. Zastosowanie tych technik podłączenia pomoże w zapewnieniu bezpieczeństwa oraz prawidłowego funkcjonowania systemu oświetleniowego w przyczepie.
Czytaj więcej: Jak podłączyć kontakt schodowy - uniknij najczęstszych błędów w instalacji
Jak uniknąć najczęstszych problemów przy podłączaniu gniazda
Podczas podłączania gniazda 7-pinowego istnieje wiele pułapek, które mogą prowadzić do problemów z działaniem przyczepy. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może skutkować brakiem działania świateł lub ich nieprawidłowym funkcjonowaniem. Ważne jest, aby przed podłączeniem upewnić się, że wszystkie przewody są zgodne z odpowiednimi kolorami i przypisaniami pinów. Innym problemem jest zaniechanie sprawdzenia stanu gniazda i wtyczki — uszkodzenia mechaniczne mogą prowadzić do awarii w systemie oświetleniowym. Regularne kontrole i konserwacja elementów elektrycznych przyczepy mogą znacznie zmniejszyć ryzyko wystąpienia problemów.
Warto również pamiętać o tym, aby nie korzystać z gniazda 7-pinowego do podłączania przyczep z wtyczką 13-pinową bez odpowiedniego adaptera. Tego typu niezgodności mogą prowadzić do uszkodzenia systemu elektrycznego zarówno w samochodzie, jak i w przyczepie. Zastosowanie adaptera zapewnia prawidłowe połączenie i funkcjonalność. Przed każdą podróżą warto przetestować działanie wszystkich świateł, aby upewnić się, że są sprawne. Dzięki tym prostym krokom można uniknąć wielu problemów i cieszyć się bezpieczną jazdą z przyczepą.
Najczęstsze błędy podczas podłączania gniazda i ich unikanie
Podczas podłączania gniazda 7-pinowego można popełnić kilka kluczowych błędów, które warto znać, aby ich uniknąć. Po pierwsze, nieprawidłowe przypisanie kolorów przewodów do pinów może prowadzić do awarii świateł. Po drugie, niedostateczne zabezpieczenie wtyczki w gnieździe może skutkować rozłączeniem podczas jazdy. Kolejnym błędem jest ignorowanie stanu gniazda i wtyczki; uszkodzone elementy mogą prowadzić do poważnych problemów. Na koniec, warto unikać korzystania z gniazda 7-pinowego z przyczepą 13-pinową bez adaptera, co może uszkodzić system elektryczny. Przestrzeganie tych wskazówek pomoże w zapewnieniu prawidłowego działania i bezpieczeństwa podczas użytkowania przyczepy.
Diagnostyka problemów z oświetleniem przyczepy po podłączeniu
Po podłączeniu gniazda 7-pinowego do przyczepy mogą wystąpić różne problemy z oświetleniem, które warto umieć zdiagnozować. Jeśli jakieś światło nie działa, pierwszym krokiem jest sprawdzenie, czy wtyczka jest prawidłowo włożona do gniazda. Upewnij się, że wszystkie piny są czyste i nieuszkodzone, ponieważ zanieczyszczenia lub uszkodzenia mogą prowadzić do przerwy w obwodzie. Kolejnym krokiem jest sprawdzenie, czy przewody nie są uszkodzone lub przetarte, co również może wpłynąć na działanie świateł. Jeśli wszystkie te elementy są w porządku, a problem nadal występuje, warto sprawdzić bezpieczniki w samochodzie, które mogą być odpowiedzialne za zasilanie oświetlenia przyczepy.
Jak dbać o gniazdo 7-pinowe i przyczepę dla lepszej wydajności
Aby zapewnić długotrwałe i bezproblemowe użytkowanie gniazda 7-pinowego oraz przyczepy, warto wdrożyć kilka praktycznych nawyków konserwacyjnych. Regularne czyszczenie pinów w gnieździe i wtyczce przyczepy zapobiega korozji oraz poprawia jakość połączenia elektrycznego. Można to zrobić za pomocą alkoholu izopropylowego i miękkiej szmatki, co pozwoli usunąć zanieczyszczenia i osady. Dodatkowo, warto stosować specjalne preparaty antykorozyjne na metalowych częściach, aby zabezpieczyć je przed działaniem wilgoci i soli drogowej, szczególnie w okresie zimowym.
W przyszłości, z uwagi na rozwój technologii, inteligentne systemy monitorowania mogą stać się standardem w przyczepach. Dzięki nim użytkownicy będą mogli zdalnie sprawdzać stan oświetlenia oraz innych funkcji przyczepy za pomocą aplikacji mobilnych. Takie rozwiązania zwiększą bezpieczeństwo oraz komfort użytkowania, umożliwiając szybką reakcję na ewentualne problemy. Warto więc być na bieżąco z nowinkami technologicznymi, aby optymalizować użytkowanie swojego sprzętu.
