Podłączenie kabli do włącznika światła może wydawać się skomplikowane, ale z odpowiednimi informacjami i narzędziami można to zrobić samodzielnie. Bezpieczeństwo jest kluczowym aspektem, który należy wziąć pod uwagę przed rozpoczęciem pracy. Przed przystąpieniem do instalacji, ważne jest, aby wyłączyć zasilanie w głównym bezpieczniku oraz upewnić się, że prąd nie płynie, korzystając z testeru napięcia.
W artykule omówimy, jak prawidłowo podłączyć kable do włącznika światła, jakie rodzaje kabli można spotkać oraz jak uniknąć najczęstszych błędów. Dzięki tej wiedzy będziesz mógł bezpiecznie i skutecznie zrealizować projekt elektryczny w swoim domu.
Najistotniejsze informacje:
- Przed rozpoczęciem pracy zawsze wyłącz zasilanie i sprawdź, czy prąd nie płynie.
- W puszce elektrycznej znajdują się różne rodzaje kabli, w tym dwużyłowe, trójżyłowe i czterożyłowe.
- Przewód fazowy (L) powinien być podłączony do zacisku oznaczonego „L” lub „COM”, a przewód neutralny (N) do zacisku „N”.
- Upewnij się, że wszystkie połączenia są mocne przed zamontowaniem włącznika.
- W przypadku wątpliwości lub braku doświadczenia, skonsultuj się z wykwalifikowanym elektrykiem.
Jak prawidłowo podłączyć kable do włącznika światła dla bezpieczeństwa
Bezpieczeństwo jest kluczowym elementem podczas podłączania kabli do włącznika światła. Przed rozpoczęciem jakiejkolwiek pracy elektrycznej należy zawsze wyłączyć zasilanie w głównym bezpieczniku. To podstawowy krok, który chroni przed porażeniem prądem. Po wyłączeniu zasilania, warto również sprawdzić, czy prąd rzeczywiście nie płynie, używając odpowiednich narzędzi, takich jak tester napięcia.Przygotowanie do pracy to kolejny istotny krok. Należy upewnić się, że wszystkie potrzebne narzędzia są pod ręką, a przewody są odpowiednio przygotowane do podłączenia. Dzięki właściwemu przygotowaniu można uniknąć niepotrzebnych problemów podczas instalacji. Pamiętaj, że każdy element ma znaczenie, a nawet najmniejsze zaniedbanie może prowadzić do poważnych konsekwencji.
Sprawdzenie zasilania przed rozpoczęciem pracy dla bezpieczeństwa
Bezpieczne sprawdzenie zasilania jest kluczowe, zanim przystąpisz do jakiejkolwiek pracy elektrycznej. Użycie testerów napięcia to jeden z najskuteczniejszych sposobów, aby upewnić się, że prąd nie płynie. Warto korzystać z testerów bezkontaktowych, które pozwalają na szybkie i bezpieczne sprawdzenie, czy w instalacji elektrycznej nie ma napięcia. W przypadku wątpliwości, zawsze lepiej jest ponownie sprawdzić, aby uniknąć niebezpieczeństwa.
Wykonując te kroki, możesz być pewien, że Twoje miejsce pracy jest bezpieczne. Pamiętaj, że nawet jeśli masz doświadczenie, nigdy nie powinieneś lekceważyć zasad bezpieczeństwa. Przestrzeganie tych zasad nie tylko chroni Ciebie, ale również wszystkich, którzy mogą korzystać z instalacji elektrycznej w przyszłości.
Przygotowanie kabli i narzędzi do podłączenia włącznika
Przygotowanie odpowiednich narzędzi i kabli jest kluczowym krokiem w procesie podłączania kabli do włącznika światła. Do podstawowych narzędzi, które będą potrzebne, należą szczypce do ściągania izolacji, które umożliwiają usunięcie izolacji z końcówek przewodów na długość około 1 cm. Dodatkowo, przyda się śrubokręt, który będzie potrzebny do przykręcania włącznika do puszki. Warto również mieć pod ręką tester napięcia, aby upewnić się, że zasilanie jest wyłączone przed rozpoczęciem pracy.
Przygotowanie kabli polega na ich odpowiednim przycięciu oraz usunięciu izolacji, co pozwala na pewne i bezpieczne podłączenie do włącznika. Upewnij się, że końcówki przewodów są czyste i nieuszkodzone, co zapewni dobry kontakt elektryczny. Dokładne przygotowanie kabli i narzędzi znacząco ułatwi cały proces instalacji i zminimalizuje ryzyko wystąpienia problemów w przyszłości.
Typy kabli i ich znaczenie przy podłączaniu włącznika
W instalacjach elektrycznych można spotkać różne typy kabli, z których każdy ma swoje specyficzne zastosowanie. Kabel dwużyłowy składa się z przewodu fazowego i neutralnego, co czyni go podstawowym wyborem do prostych instalacji. Z kolei kabel trójżyłowy zawiera dodatkowy przewód podróżny, co pozwala na bardziej zaawansowane instalacje, takie jak włączniki z funkcją podświetlenia. Kabel czterożyłowy jest używany w sytuacjach, gdzie wymagane są dwa przewody podróżne, co jest typowe w bardziej skomplikowanych systemach oświetleniowych.
Wybór odpowiedniego kabla jest kluczowy dla zapewnienia bezpieczeństwa i funkcjonalności instalacji. Każdy typ kabla ma swoje unikalne właściwości, które wpływają na jego zastosowanie w różnych scenariuszach. Dlatego ważne jest, aby przed przystąpieniem do instalacji zrozumieć, jakie kable będą najbardziej odpowiednie do danego projektu. Znajomość typów kabli oraz ich zastosowania pomoże uniknąć błędów i zapewni prawidłowe działanie włącznika światła.
Rodzaje kabli elektrycznych i ich zastosowanie w instalacji
W instalacjach elektrycznych istnieje kilka typów kabli, które mają różne zastosowania. Kabel dwużyłowy jest najczęściej używany w prostych instalacjach oświetleniowych. Składa się z przewodu fazowego (L) oraz neutralnego (N), co czyni go idealnym do standardowych włączników. Z kolei kabel trójżyłowy zawiera dodatkowy przewód podróżny, co pozwala na bardziej zaawansowane zastosowania, takie jak instalacje z podświetleniem lub włącznikiem schodowym.
W przypadku bardziej skomplikowanych systemów oświetleniowych, kabel czterożyłowy jest często wykorzystywany. Posiada dwa przewody podróżne, co umożliwia łatwe sterowanie oświetleniem z kilku miejsc. Dzięki temu można zrealizować różne scenariusze oświetleniowe w domu. Wybór odpowiedniego kabla jest kluczowy dla zapewnienia bezpieczeństwa i funkcjonalności instalacji elektrycznej.
| Typ kabla | Zastosowanie | Kolor kodu |
|---|---|---|
| Dwużyłowy | Proste instalacje oświetleniowe | Brązowy (L), Niebieski (N) |
| Trójżyłowy | Instalacje z podświetleniem, włączniki schodowe | Brązowy (L), Niebieski (N), Żółto-zielony (E) |
| Czterożyłowy | Kompleksowe systemy oświetleniowe | Brązowy (L), Niebieski (N), Żółto-zielony (E), Drugi przewód podróżny |

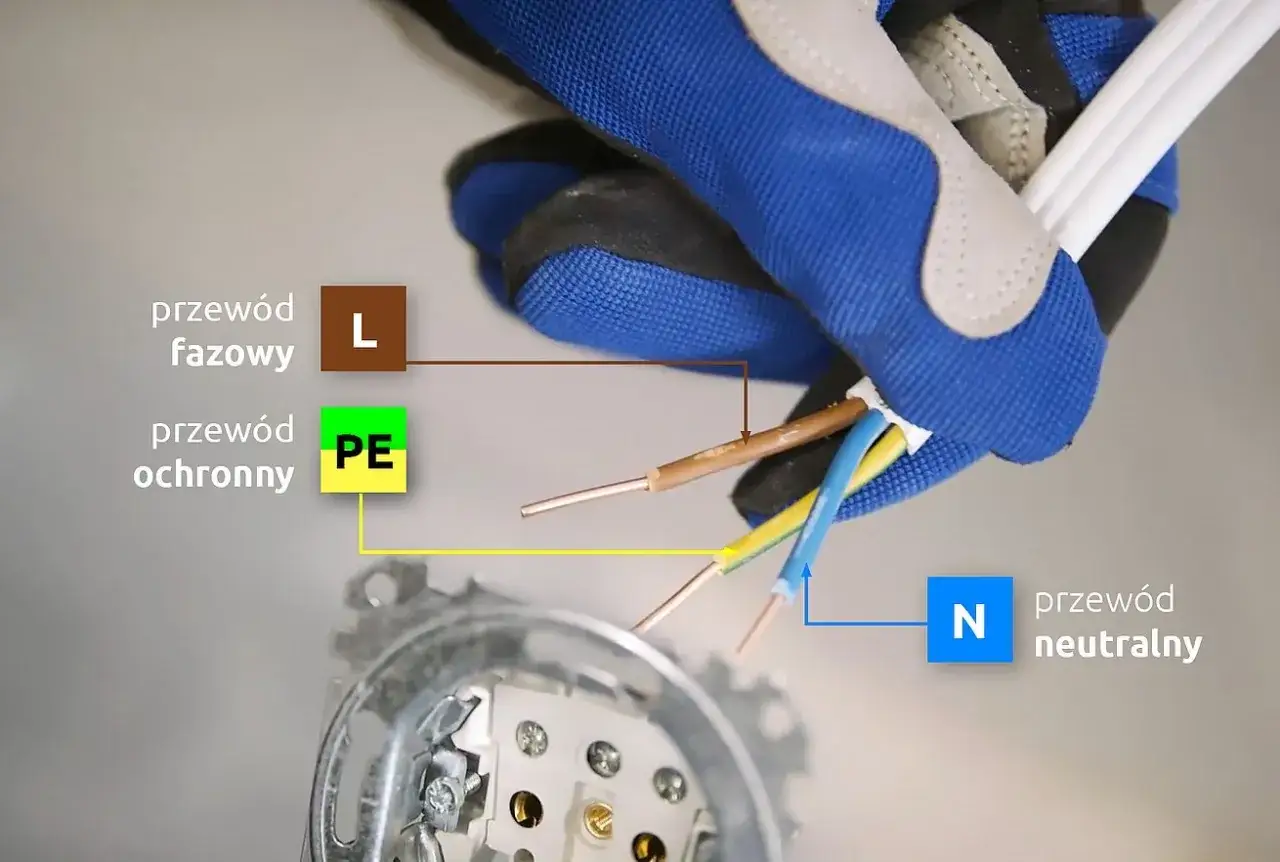

Jak rozpoznać przewody fazowe, neutralne i uziemiające
Rozpoznawanie przewodów fazowych, neutralnych i uziemiających jest kluczowe dla prawidłowego podłączenia kabli. Przewód fazowy (L) zazwyczaj ma kolor brązowy lub czarny i dostarcza prąd do urządzenia. Przewód neutralny (N), zazwyczaj niebieski, służy do odprowadzania prądu z powrotem do instalacji. Natomiast przewód uziemiający (E), który ma kolor żółto-zielony, zapewnia bezpieczeństwo, odprowadzając nadmiar prądu do ziemi.
Znajomość kolorów kabli jest niezbędna, aby uniknąć pomyłek podczas instalacji. Niezrozumienie, który przewód jest który, może prowadzić do poważnych problemów, w tym do porażenia prądem. Dlatego warto zawsze upewnić się, że rozumiesz, jakie są różnice między tymi przewodami oraz ich funkcje w instalacji elektrycznej.
Czytaj więcej: Jak zrobić kable rozruchowe: krok po kroku bezpieczne wykonanie
Krok po kroku: Podłączanie kabli do włącznika światła
Podłączanie kabli do włącznika światła wymaga precyzyjnych kroków, aby zapewnić prawidłowe działanie i bezpieczeństwo. Po przygotowaniu kabli, pierwszym krokiem jest przykręcenie przewodu fazowego (L) do zacisku oznaczonego „L” lub „COM” na włączniku. Następnie, przewód neutralny (N) należy podłączyć do zacisku oznaczonego „N”. Kolejnym krokiem jest podłączenie przewodu uziemiającego (E), który powinien być przymocowany do zacisku z symbolem uziemienia lub literą „E”.
W przypadku włączników dwubiegunowych, przewód neutralny może być podłączony do drugiego zacisku. Po podłączeniu wszystkich przewodów, ważne jest, aby upewnić się, że połączenia są mocne i pewne. Na koniec, przykręć włącznik do puszki i zamontuj osłonę. Przed włączeniem zasilania, warto jeszcze raz sprawdzić, czy wszystkie przewody są prawidłowo podłączone.
Jak właściwie podłączyć przewody do zacisków włącznika
Podłączanie przewodów do zacisków włącznika wymaga szczególnej uwagi, aby zapewnić poprawne połączenia. Przewód fazowy (L) powinien być zawsze podłączany jako pierwszy, a jego końcówka musi być dobrze osadzona w zacisku „L” lub „COM”. Przewód neutralny (N) powinien być następnie podłączony do zacisku oznaczonego „N”, a jego końcówka również musi być pewnie przykręcona. Na koniec, przewód uziemiający (E) powinien być podłączony do zacisku z symbolem uziemienia, co zapewni dodatkowe bezpieczeństwo.
Ważne jest, aby przy podłączaniu przewodów nie mieszać ich kolorów, ponieważ może to prowadzić do nieprawidłowego działania włącznika i stwarzać zagrożenie. Upewnij się, że wszystkie połączenia są mocne i stabilne, aby uniknąć problemów z działaniem instalacji elektrycznej. Starannie wykonane połączenia to klucz do bezpieczeństwa i prawidłowego funkcjonowania włącznika światła.Testowanie poprawności podłączenia przed włączeniem zasilania
Po zakończeniu podłączania kabli do włącznika światła, ważne jest przeprowadzenie testów, aby upewnić się, że wszystkie połączenia są prawidłowe. Najpierw należy użyć testera napięcia, aby sprawdzić, czy w instalacji nie ma napięcia przed włączeniem zasilania. Po upewnieniu się, że zasilanie jest wyłączone, można również wizualnie ocenić, czy przewody są dobrze podłączone i nie ma luzów. Jeśli wszystko wygląda dobrze, można przystąpić do włączenia zasilania i ponownego przetestowania działania włącznika.
W przypadku, gdy włącznik nie działa poprawnie po włączeniu zasilania, warto jeszcze raz sprawdzić wszystkie połączenia. Użycie multimetru może pomóc w dokładniejszym zdiagnozowaniu ewentualnych problemów. Pamiętaj, że dokładne testowanie połączeń jest kluczowe dla bezpieczeństwa i prawidłowego działania instalacji elektrycznej.
Najczęstsze błędy przy podłączaniu włącznika światła i jak ich unikać
Podczas podłączania włącznika światła mogą wystąpić różne błędy, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest pomylenie przewodów, co może skutkować nieprawidłowym działaniem włącznika lub, w najgorszym przypadku, porażeniem prądem. Inny typowy błąd to niepewne połączenia, które mogą prowadzić do przerywania obwodu lub iskrzenia. Warto również zwrócić uwagę na nieodpowiednie użycie narzędzi, co może skutkować uszkodzeniem kabli.
Aby uniknąć tych problemów, zawsze należy dokładnie sprawdzać kolory przewodów oraz upewnić się, że wszystkie połączenia są mocne i stabilne. Dokładność i ostrożność są kluczowe podczas pracy z instalacjami elektrycznymi. W przypadku jakichkolwiek wątpliwości, warto skonsultować się z wykwalifikowanym elektrykiem, aby upewnić się, że instalacja jest wykonana prawidłowo.
Błędy w identyfikacji kabli i ich konsekwencje
Jednym z najpoważniejszych błędów podczas podłączania włącznika światła jest niewłaściwa identyfikacja kabli. Pomylone przewody fazowe i neutralne mogą prowadzić do niebezpiecznych sytuacji, w tym do porażenia prądem. Dodatkowo, błędne podłączenie przewodu uziemiającego może spowodować, że urządzenia elektryczne nie będą odpowiednio zabezpieczone przed przepięciami. Dlatego tak ważne jest, aby przed przystąpieniem do pracy dokładnie sprawdzić kolory przewodów i ich funkcje.
Nieprawidłowa identyfikacja kabli może również prowadzić do uszkodzenia sprzętu elektrycznego, co wiąże się z dodatkowymi kosztami naprawy. W skrajnych przypadkach, błędy te mogą prowadzić do pożaru. Bezpieczne i poprawne rozpoznawanie przewodów to klucz do uniknięcia tych poważnych konsekwencji w każdej instalacji elektrycznej.
Jak wykorzystać inteligentne włączniki w domowej instalacji
W dzisiejszych czasach, inteligentne włączniki stają się coraz bardziej popularne w domowych instalacjach elektrycznych. Te nowoczesne urządzenia pozwalają na zdalne sterowanie oświetleniem za pomocą smartfona lub asystentów głosowych. Dzięki nim można nie tylko zwiększyć komfort korzystania z oświetlenia, ale także oszczędzać energię poprzez automatyczne wyłączanie świateł w momencie, gdy nie są potrzebne.
Podczas instalacji inteligentnych włączników warto pamiętać o ich kompatybilności z istniejącymi systemami elektrycznymi. Wiele z tych urządzeń wymaga podłączenia do Wi-Fi lub Bluetooth, co może wymagać dodatkowych kroków w procesie instalacji. Wykorzystanie inteligentnych technologii w połączeniu z tradycyjnymi metodami podłączania kabli do włącznika światła otwiera nowe możliwości dla domowych systemów oświetleniowych, czyniąc je bardziej funkcjonalnymi i dostosowanymi do potrzeb użytkowników.
