W sprzęcie elektronicznym dobra dokumentacja bywa równie ważna jak sam układ, zasilanie czy chłodzenie. To ona mówi, jak urządzenie uruchomić, jakie parametry są bezpieczne, kiedy wykonać przegląd i gdzie szukać przyczyny błędu. W praktyce chodzi o dokumentację techniczno-ruchową, czyli dtr, która ma prowadzić od pierwszego podłączenia aż po serwis i wymianę podzespołów.
Najkrócej rzecz biorąc, dokumentacja ma prowadzić od bezpiecznego uruchomienia do serwisu
- Dokumentacja techniczno-ruchowa opisuje, jak urządzenie elektroniczne zainstalować, uruchomić, obsługiwać i konserwować.
- W elektronice kluczowe są parametry zasilania, schematy połączeń, warunki chłodzenia, procedury testowe i ostrzeżenia BHP.
- DTR nie jest tym samym co instrukcja obsługi ani karta katalogowa, choć te dokumenty się uzupełniają.
- Brak aktualnej dokumentacji zwiększa ryzyko błędów montażowych, awarii, przestojów i problemów z gwarancją.
- Najbardziej praktyczna dokumentacja to taka, która ma właściwą wersję, czytelne schematy i realne procedury serwisowe.
Czym jest dokumentacja techniczno-ruchowa i dlaczego w elektronice ma duże znaczenie
Najprościej ujmując, dokumentacja techniczno-ruchowa to zestaw informacji, który prowadzi użytkownika przez cały cykl życia urządzenia: od odbioru, przez eksploatację, aż po naprawy i wycofanie z użycia. W elektronice ma to szczególną wagę, bo drobny błąd w zasilaniu, chłodzeniu albo podłączeniu sygnałów potrafi uszkodzić sprzęt szybciej niż jakakolwiek wada mechaniczna.
Jak przypomina PIP, maszyny w ruchu nie wolno zostawiać bez nadzoru, chyba że sama dokumentacja stanowi inaczej. To dobrze pokazuje sens DTR: nie jest ozdobą do segregatora, tylko praktyczną instrukcją bezpiecznej pracy.
W urządzeniach elektronicznych dokumentacja przydaje się szczególnie wtedy, gdy sprzęt ma wiele zależności naraz: napięcia wejściowe, złącza, magistrale komunikacyjne, wentylację, tryby serwisowe, firmware albo kalibrację. Właśnie dlatego w firmach produkcyjnych, serwisach i na stanowiskach utrzymania ruchu dokumentacja często decyduje o tym, czy naprawa trwa 20 minut, czy cały dzień.
W materiałach ORE DTR pojawia się jako dokument, z którym uczą się pracować przyszli technicy elektronicy. I to ma sens, bo bez umiejętności czytania takiej dokumentacji nawet dobry sprzęt staje się trudny w obsłudze. Następnie warto przejść do tego, co faktycznie powinno się w niej znaleźć.
Co powinno się znaleźć w dokumentacji urządzenia elektronicznego
W elektronice nie wystarczy suchy opis modelu. Dobra dokumentacja musi odpowiadać na pytania, które pojawiają się w realnej pracy: jakie napięcie zasila urządzenie, jak je podłączyć, co sprawdzić przed uruchomieniem, jak rozpoznać błąd i kiedy wyłączyć sprzęt z eksploatacji.
| Element dokumentacji | Po co jest potrzebny | Na co zwrócić uwagę w elektronice |
|---|---|---|
| Charakterystyka techniczna | Określa parametry pracy i ograniczenia urządzenia | Napięcie zasilania, pobór prądu, tolerancje, moc, temperatura pracy |

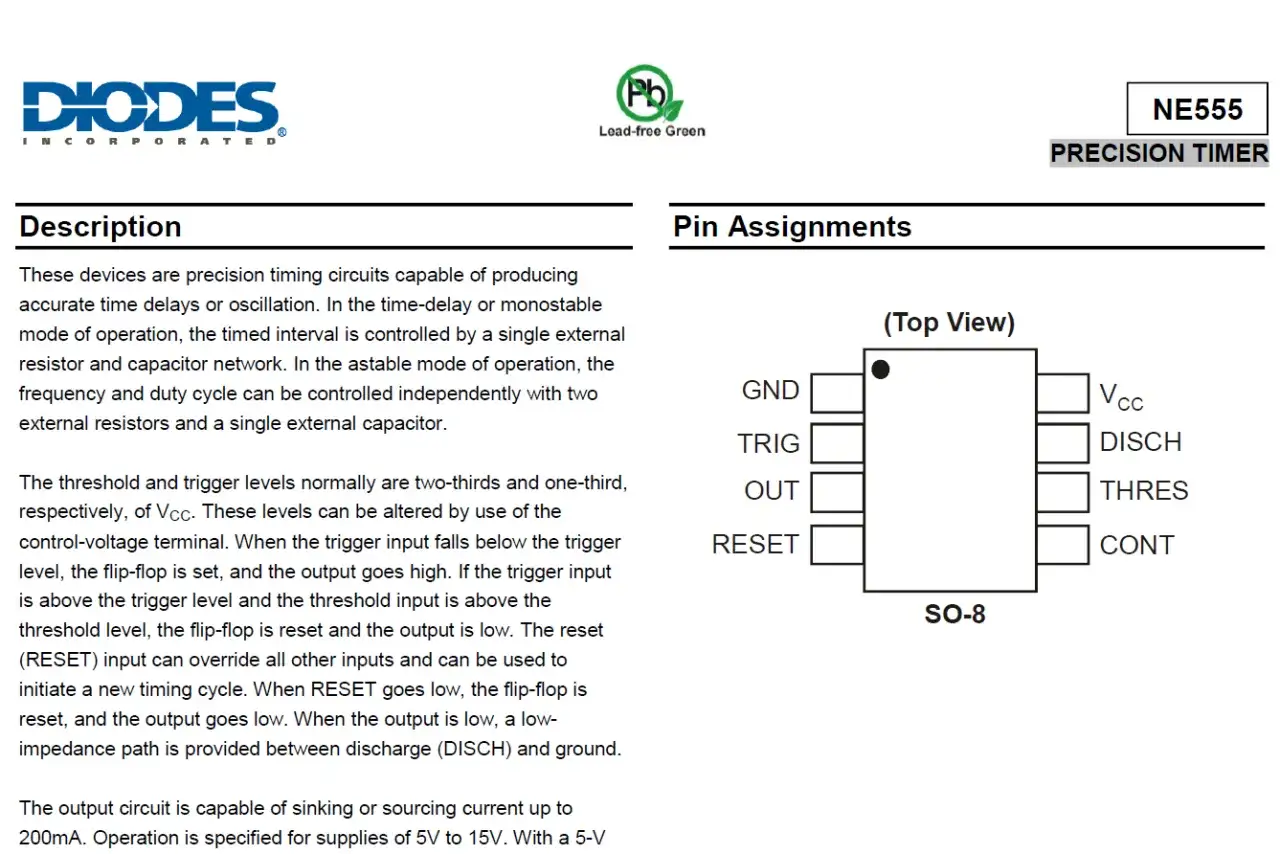

| Schematy i rysunki | Pomagają zrozumieć budowę i połączenia | Pinout złączy, schemat blokowy, rozmieszczenie modułów, połączenia masy |
| Instrukcja uruchomienia | Prowadzi krok po kroku przez start urządzenia | Kolejność podłączania, testy startowe, warunki pierwszego włączenia |
| Procedury konserwacji | Pokazują, co i kiedy trzeba sprawdzić | Czyszczenie, kontrola wentylatorów, wymiana filtrów, aktualizacja oprogramowania |
| Zasady bezpieczeństwa | Zmniejszają ryzyko porażenia, uszkodzenia i błędnej obsługi | Odłączenie zasilania, rozładowanie kondensatorów, ESD, ostrzeżenia o temperaturze |
| Części zamienne i materiały | Ułatwiają serwis i planowanie przestojów | Numery katalogowe, elementy krytyczne, kompatybilne zamienniki |
Jeśli dokument nie zawiera tych informacji, zwykle jest zbyt ogólny, by naprawdę pomagał w pracy. W elektronice szczególnie cenię dokumenty, które jasno pokazują nie tylko co zrobić, ale też czego nie robić i jakie warunki muszą być spełnione, żeby sprzęt działał poprawnie. To prowadzi prosto do pytania, jak takiej dokumentacji używać w praktyce.
Jak korzystać z dokumentacji podczas uruchamiania i serwisowania
Największy błąd widzę wtedy, gdy ktoś zagląda do dokumentacji dopiero po awarii. DTR ma największą wartość wcześniej: przy odbiorze, instalacji, pierwszym uruchomieniu i okresowych przeglądach. Wtedy pozwala uniknąć kosztownych pomyłek, a nie tylko je opisać po fakcie.
- Najpierw sprawdzam identyfikację urządzenia: model, rewizję, numer seryjny i wersję dokumentu.
- Potem porównuję parametry zasilania, obciążenia i warunki środowiskowe z tym, co rzeczywiście mam na stanowisku.
- Następnie czytam kolejność uruchomienia, bo w elektronice kolejność podłączeń bywa krytyczna.
- Dopiero później przechodzę do testów, autodiagnostyki, kalibracji i interpretacji kodów błędów.
- Na końcu zapisuję czynności serwisowe, żeby kolejna osoba nie musiała odtwarzać całego procesu od zera.
W praktyce szczególnie przydają się trzy rzeczy: procedura pierwszego startu, opis błędów oraz tabela czynności okresowych. Bez tego serwis opiera się bardziej na doświadczeniu niż na wiedzy producenta, a to zawsze zwiększa ryzyko. Gdy już wiadomo, jak dokumentację stosować, dobrze rozróżnić ją od innych materiałów, które często są z nią mylone.
DTR, instrukcja obsługi i karta katalogowa nie są tym samym
Wiele osób wrzuca te dokumenty do jednego worka, a to błąd. Każdy z nich odpowiada na inne pytania i przydaje się na innym etapie pracy z urządzeniem. Sam często porządkuję je właśnie według funkcji, bo wtedy szybciej widać, czego jeszcze brakuje.
| Dokument | Do czego służy | Kiedy jest najważniejszy |
|---|---|---|
| DTR | Opisuje eksploatację, bezpieczeństwo, konserwację i serwis | Przy odbiorze, uruchomieniu, przeglądzie i naprawie |
| Instrukcja obsługi | Pokazuje podstawowe używanie urządzenia | Na co dzień, przy pracy operatora |
| Karta katalogowa | Podaje skrócone parametry techniczne | Przed zakupem i podczas porównywania modeli |
| Dokumentacja serwisowa | Wchodzi głębiej w diagnostykę i naprawy | Przy pracy technika, serwisu i producenta |
Najprościej mówiąc, karta katalogowa pomaga wybrać sprzęt, instrukcja obsługi pokazuje, jak z niego korzystać, a DTR porządkuje eksploatację i bezpieczeństwo. W elektronice to rozróżnienie ma ogromne znaczenie, bo urządzenie może działać poprawnie w codziennym użyciu, ale nadal wymagać bardzo konkretnych warunków przy serwisie albo aktualizacji. Z tego powodu równie ważne jest unikanie błędów, które pojawiają się najczęściej.
Najczęstsze błędy przy pracy z dokumentacją
Gdy dokumentacja nie działa w praktyce, zwykle winny nie jest sam dokument, tylko sposób korzystania z niego. W elektronice te pomyłki powtarzają się wyjątkowo często, bo sprzęt wydaje się prosty, dopóki nie trzeba sprawdzić parametrów granicznych albo wejść w tryb serwisowy.
- Używanie nieaktualnej wersji dokumentu, zwłaszcza po zmianie rewizji sprzętu.
- Pomijanie schematów i opieranie się wyłącznie na opisach słownych.
- Ignorowanie warunków chłodzenia, wilgotności i ochrony ESD.
- Zakładanie, że każdy zamiennik będzie działał tak samo jak część oryginalna.
- Uruchamianie urządzenia bez sprawdzenia kolejności zasilania i testów wstępnych.
- Traktowanie dokumentacji jako formalności, a nie narzędzia do ograniczania awarii.
Najdroższy błąd to zwykle nie ten spektakularny, tylko cichy: podłączenie niewłaściwego napięcia, błędne chłodzenie albo pominięcie procedury resetu po wymianie modułu. Dlatego przed zakupem albo odbiorem sprzętu warto zrobić prosty przegląd kompletności dokumentacji.
Jak sprawdzić kompletność dokumentacji przed zakupem lub odbiorem sprzętu
Jeżeli kupujesz sprzęt elektroniczny do firmy, laboratorium albo warsztatu, dokumentacja powinna być częścią odbioru, a nie dodatkiem „na później”. Dotyczy to zwłaszcza urządzeń, które mają własne zasilanie, sterowanie, firmware, układy bezpieczeństwa albo wymagają okresowych przeglądów.
- Czy dokument jest przypisany do dokładnego modelu i rewizji urządzenia?
- Czy zawiera wersję językową, z której da się realnie korzystać?
- Czy podaje parametry zasilania, pobór mocy i warunki środowiskowe?
- Czy są schematy połączeń, złącza i oznaczenia elementów?
- Czy opisano uruchomienie, testy, diagnostykę i typowe alarmy?
- Czy dokument wskazuje częstotliwość przeglądów, czyszczenia i wymiany części?
- Czy są informacje o gwarancji, części zamiennych i aktualizacjach oprogramowania?
Jeśli choć kilka odpowiedzi brzmi niepewnie, dokumentacja jest raczej niepełna niż „wystarczająca”. W sprzęcie klasy profesjonalnej to ważny sygnał ostrzegawczy, bo później właśnie brak danych powoduje przestoje, a nie sama awaria. Na tym etapie najbardziej opłaca się wdrożyć kilka prostych zasad, które utrzymają dokumentację w użytecznym stanie.
Co warto wdrożyć, żeby dokumentacja naprawdę pomagała
W dobrze zorganizowanej firmie dokumentacja nie leży w jednym folderze dla formalności. Jest aktualizowana razem ze sprzętem, dostępna tam, gdzie pracuje operator, i czytelna dla serwisu. To podejście działa szczególnie dobrze w elektronice, bo tam jeden drobny parametr potrafi zmienić cały sposób użytkowania urządzenia.
- Trzymaj jedną, aktualną wersję dokumentacji przy urządzeniu i drugą w repozytorium firmowym.
- Po każdej modernizacji lub wymianie modułu dopisz zmianę do dokumentacji.
- Przypisz właściciela dokumentu, żeby ktoś pilnował wersji i kompletności.
- Szkol operatorów z czytania schematów, kodów błędów i procedur bezpieczeństwa.
- Łącz DTR z listą przeglądów, żeby konserwacja nie była wykonywana „na pamięć”.
W przypadku sprzętu komputerowego, serwerów, zasilaczy UPS czy urządzeń sterujących taka dyscyplina szybko się zwraca, bo skraca diagnozę i zmniejsza liczbę kosztownych pomyłek. Jeśli dokumentacja prowadzi użytkownika krok po kroku i jest faktycznie aktualna, przestaje być dodatkiem do produktu, a staje się jednym z najważniejszych elementów całego wyposażenia.
