Dławik to jeden z tych elementów, które wyglądają niepozornie, a w praktyce decydują o stabilności zasilania, poziomie zakłóceń i bezpieczeństwie całego układu. W komputerach spotkasz go przede wszystkim w przetwornicach DC-DC, sekcjach zasilania procesora i filtrach przeciwzakłóceniowych. W tym tekście wyjaśniam, jak działa, jak czytać jego parametry i na co uważać przy doborze albo wymianie.
Najważniejsze informacje o elemencie indukcyjnym
- Nie ogranicza prądu tak jak rezystor, tylko przeciwdziała szybkim zmianom prądu i wygładza jego przebieg.
- W sprzęcie komputerowym najczęściej pracuje w sekcjach zasilania CPU, GPU, w przetwornicach i filtrach EMI.
- Przy doborze liczą się nie tylko henry, ale też prąd nasycenia, prąd dopuszczalny, rezystancja DC i częstotliwość pracy.
- Zbyt mała indukcyjność albo zbyt niski prąd nasycenia zwykle kończą się większym tętnieniem, grzaniem i spadkiem sprawności.
- Jeśli celem jest twarde zabezpieczenie przed zwarciem, sam element indukcyjny nie wystarczy.

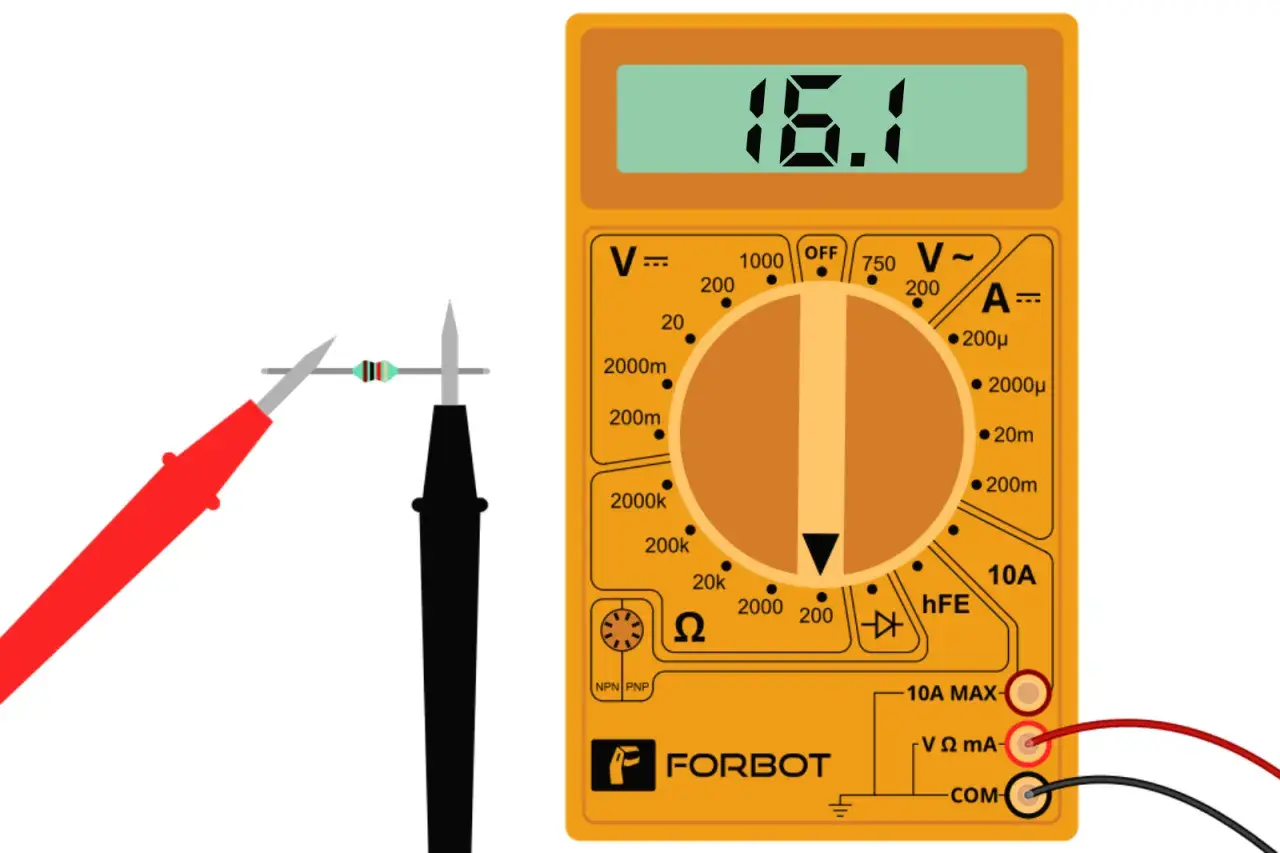

Jak działa element indukcyjny i dlaczego nie zachowuje się jak rezystor
Najprościej mówiąc, taki element magazynuje energię w polu magnetycznym i broni się przed gwałtowną zmianą prądu. Gdy prąd rośnie, pole magnetyczne się buduje; gdy prąd maleje, pole oddaje wcześniej zgromadzoną energię. Właśnie dlatego prąd w cewce nie zmienia się skokowo, tylko płynnie narasta albo opada.
To ważne rozróżnienie: rezystor ogranicza prąd przez stratę energii w postaci ciepła, a element indukcyjny przede wszystkim kontroluje tempo zmian prądu. Dla składowej stałej jest zwykle „przezroczysty” znacznie bardziej niż dla składowej zmiennej, dlatego świetnie nadaje się do filtracji, wygładzania i pracy w przetwornicach impulsowych. W układach zasilających nie chodzi więc o brutalne przydławienie prądu, tylko o utrzymanie stabilnego przebiegu bez dużych tętnień.
W praktyce oznacza to jeszcze jedną rzecz: gdy przetwornica przełącza tranzystory, prąd przez element indukcyjny narasta i opada w kontrolowany sposób, a energia trafia do obciążenia albo do kondensatora wyjściowego. Dzięki temu CPU, pamięć czy układ graficzny dostają napięcie dużo stabilniejsze niż z samego przełączania tranzystorów. Z tego punktu łatwo przejść do tego, gdzie dokładnie taki element pracuje w komputerze.
Gdzie spotkasz go w komputerze i zasilaczu
W sprzęcie komputerowym najczęściej patrzę na niego w czterech miejscach: w sekcji zasilania procesora, w układach zasilania GPU, w przetwornicach na płycie głównej i w filtrach na wejściu zasilacza. W każdym z tych miejsc pełni trochę inną rolę, ale wspólny mianownik jest ten sam: stabilizacja prądu i tłumienie zakłóceń.
| Zastosowanie | Co robi | Dlaczego to ważne |
|---|---|---|
| Sekcja VRM procesora | Współpracuje z tranzystorami i kondensatorami, aby obniżyć napięcie i utrzymać je stabilne | Procesor dostaje czyste zasilanie nawet przy nagłych skokach obciążenia |
| Przetwornice DC-DC w laptopach i płytach głównych | Wygładza prąd przełączający i ogranicza tętnienia | Zmniejsza straty, grzanie i ryzyko niestabilności |
| Filtr wejściowy zasilacza | Tłumi zakłócenia wracające do sieci i do innych obwodów | Pomaga spełnić wymagania EMC i ogranicza szum |
| Filtry przewodów sygnałowych | Ogranicza zakłócenia wspólne na liniach USB, HDMI, zasilających i komunikacyjnych | Poprawia odporność urządzenia na szum i zakłócenia z otoczenia |
W płytach głównych cewki w sekcji zasilania CPU są szczególnie istotne, bo to właśnie one pomagają utrzymać procesor przy pracy pod zmiennym obciążeniem. W nowoczesnym komputerze nie wystarczy wysoki prąd „na papierze” - liczy się jeszcze to, czy układ wytrzyma gwałtowne zmiany poboru mocy bez spadków napięcia. Jeśli chodzi o komputerowy hardware, to jest jeden z najbardziej niedocenianych elementów całego toru zasilania. Teraz przejdę do tego, jak dobrać właściwy model, bo tu najłatwiej o błąd.
Jak dobrać właściwy model do obciążenia
Przy doborze nie kieruję się samą wartością indukcyjności. To byłby zbyt prosty skrót. W praktyce liczą się co najmniej cztery rzeczy: indukcyjność, prąd nasycenia, prąd dopuszczalny termicznie i rezystancja DC. Do tego dochodzi częstotliwość pracy układu, bo element może świetnie działać w jednym zakresie, a poza nim zachowywać się gorzej niż oczekujesz.
W przetwornicach impulsowych często przyjmuje się, że tętnienie prądu warto trzymać w okolicach 30% prądu obciążenia. To nie jest magiczna granica, raczej praktyczny punkt startowy, od którego łatwiej policzyć resztę. Jeśli indukcyjność jest za mała, tętnienie rośnie. Jeśli prąd nasycenia jest zbyt niski, rdzeń wchodzi w nasycenie, indukcyjność spada i układ zaczyna zachowywać się niestabilnie. Wtedy rośnie ripple, a wraz z nim straty i nagrzewanie.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Indukcyjność | Miara tego, jak silnie element przeciwstawia się zmianom prądu | Za mała wartość zwiększa tętnienia, za duża może spowolnić reakcję układu |
| Prąd nasycenia | Po przekroczeniu tej granicy rdzeń zaczyna tracić właściwości | Powinien być wyraźnie wyższy niż maksymalny prąd szczytowy w układzie |
| Prąd dopuszczalny termicznie | Najwyższy prąd, przy którym element nie przegrzewa się nadmiernie | Potrzebny zapas jest ważny, bo temperatura skraca żywotność |
| Rezystancja DC | Opór uzwojenia dla prądu stałego | Im niższa, tym mniejsze straty mocy i mniej ciepła |
| Częstotliwość własna | Punkt, od którego element przestaje zachowywać się jak klasyczna cewka | Powinna być wyraźnie wyższa niż częstotliwość pracy układu |
| Ekranowanie magnetyczne | Ogranicza rozchodzenie się pola magnetycznego poza element | W gęstych płytach i przetwornicach pomaga ograniczyć zakłócenia |
Jeśli wymieniam element w gotowym urządzeniu, zawsze sprawdzam nie tylko tę samą wartość indukcyjności, ale też podobny prąd nasycenia, gabaryt i rodzaj rdzenia. Sama liczba w mikrohenrach nie wystarcza. Dwie pozornie identyczne sztuki mogą zachowywać się zupełnie inaczej pod obciążeniem, a różnica wyjdzie dopiero po uruchomieniu komputera lub po kilku minutach pracy. To prowadzi do kolejnego problemu: najczęstszych pomyłek przy doborze i naprawie.
Najczęstsze błędy przy wymianie i projektowaniu
W praktyce widzę kilka powtarzających się pomyłek. Pierwsza to patrzenie wyłącznie na indukcyjność i ignorowanie prądu nasycenia. Druga to mylenie prądu nasycenia z dopuszczalnym prądem termicznym. Trzecia to założenie, że większy element zawsze będzie lepszy, co nie jest prawdą, bo liczy się także częstotliwość pracy i charakter całego układu.
- Zbyt niski prąd nasycenia - układ zaczyna generować większe tętnienia, a napięcie na wyjściu robi się mniej stabilne.
- Za wysoka rezystancja DC - rosną straty mocy, więc element się grzeje, a sprawność spada.
- Brak zapasu temperaturowego - wszystko może działać na stole, a przegrzewać się po zamknięciu obudowy.
- Ignorowanie częstotliwości - element dobrze dobrany dla jednego układu bywa przeciętny w drugim.
- Wymiana „na oko” - w sprzęcie komputerowym to szczególnie zły pomysł, bo sekcja zasilania potrafi pracować bardzo blisko granic.
Jeżeli rdzeń wchodzi w nasycenie, indukcyjność spada i cały układ przestaje zachowywać się tak, jak zaplanowano. To nie jest drobna wada, tylko realny problem funkcjonalny. W zasilaniu procesora albo karty graficznej kończy się to wzrostem tętnień, wyższą temperaturą i czasem bardzo trudnymi do zdiagnozowania resetami. Dlatego przy projektowaniu lub naprawie lepiej myśleć o całym torze zasilania, a nie o samym jednym elemencie. Z tego miejsca naturalnie pojawia się pytanie, kiedy lepiej sięgnąć po inne rozwiązanie.
Kiedy lepiej wybrać inne zabezpieczenie niż cewkę
Jeśli celem jest naprawdę twarde ograniczenie prądu albo ochrona przed zwarciem, sam element indukcyjny nie załatwi sprawy. On wygładza przebieg prądu i magazynuje energię, ale nie jest bezpośrednim bezpiecznikiem. W układach ochronnych częściej stosuje się bezpieczniki, układy current limit, rezystory pomiarowe albo specjalizowane kontrolery, które reagują szybciej i bardziej przewidywalnie.
| Rozwiązanie | Co robi | Kiedy ma sens |
|---|---|---|
| Element indukcyjny | Wygładza prąd i tłumi jego szybkie zmiany | W przetwornicach, filtrach i sekcjach zasilania |
| Rezystor | Bezpośrednio ogranicza prąd kosztem strat | W prostych układach, gdzie liczy się prostota, a nie sprawność |
| Bezpiecznik | Odłącza obwód przy nadprądzie lub zwarciu | Gdy potrzebna jest ochrona końcowa, a nie stabilizacja |
| Układ current limit | Monitoruje prąd i reaguje po przekroczeniu progu | W zasilaczach, sterownikach i układach z kontrolą szczytową |
W zasilaczach impulsowych często wykorzystuje się też pomiar prądu w pętli sterowania, bo dzięki temu ograniczenie może działać bardzo szybko, nawet impuls po impulsie. To dużo skuteczniejsze niż liczenie wyłącznie na bierny element w torze mocy. Innymi słowy: jeśli chcesz filtrować i magazynować energię, wybierasz element indukcyjny; jeśli chcesz odciąć awarię, potrzebujesz czegoś innego. Na koniec zostawiam prostą checklistę, która ułatwia ocenę elementu przed zakupem lub wymianą.
Co sprawdzam przed wymianą albo zakupem do komputera
Gdy patrzę na element w płycie głównej, zasilaczu albo laptopie, zawsze zaczynam od trzech rzeczy: wartości z oryginalnego układu, dostępnej przestrzeni i warunków pracy. Dopiero potem porównuję parametry katalogowe. To oszczędza czas i zmniejsza ryzyko, że pozornie dobry zamiennik zacznie się grzać albo generować zakłócenia.
- Sprawdź oznaczenie oryginalnego elementu i nie opieraj się wyłącznie na wyglądzie.
- Porównaj indukcyjność, prąd nasycenia i rezystancję DC, a nie tylko jeden parametr.
- Uwzględnij temperaturę pracy, bo zamknięta obudowa podnosi ją bardziej, niż wygląda na pierwszy rzut oka.
- Nie pomijaj ekranowania magnetycznego, jeśli element stoi blisko innych układów lub torów sygnałowych.
- Jeśli nie masz pewności, trzymaj się dokumentacji producenta albo identycznego zamiennika z pewnego źródła.
W praktyce właśnie takie podejście daje najlepszy efekt: nie szukam „jakiejkolwiek cewki”, tylko elementu, który pasuje elektrycznie, termicznie i mechanicznie do konkretnego układu. Dzięki temu zasilanie procesora, pamięci czy całej płyty działa stabilniej, a ryzyko kolejnej awarii spada. To jedna z tych decyzji, w których dokładność naprawdę się opłaca.
