Ogniwo Peltiera to prosty, ale wymagający element: po podaniu prądu przenosi ciepło z jednej strony na drugą, dzięki czemu można chłodzić albo dogrzewać niewielkie układy elektroniczne. W tym artykule pokazuję, jak działa taki moduł, kiedy ma sens w elektronice, jak dobrać zasilanie i radiator oraz jakie błędy najczęściej zabijają jego wydajność.
Najważniejsze rzeczy, które warto wiedzieć przed użyciem modułu Peltiera
- To nie jest zwykły „chłodny klocek”, tylko termiczna pompa, która przenosi ciepło z jednej strony na drugą.
- O wyniku decyduje cały układ: zasilanie, docisk, pasta termiczna i przede wszystkim odprowadzanie ciepła z gorącej strony.
- Najlepiej sprawdza się w małych, precyzyjnych zastosowaniach, gdzie liczy się stabilna temperatura, a nie duża moc chłodzenia.
- W praktyce lepsze jest sterowanie prądem niż podawanie „byle jakiego” napięcia.
- Jeśli zimna strona spadnie poniżej punktu rosy, trzeba liczyć się z kondensacją i ryzykiem dla elektroniki.
Jak działa moduł termoelektryczny i dlaczego jedna strona się chłodzi
W środku nie ma żadnej magii ani czynnika chłodniczego. Moduł TEC to zestaw połączonych półprzewodnikowych par, które przy przepływie prądu przenoszą energię cieplną z jednej strony na drugą. Zimna strona odbiera ciepło od obiektu, a gorąca je oddaje do radiatora.

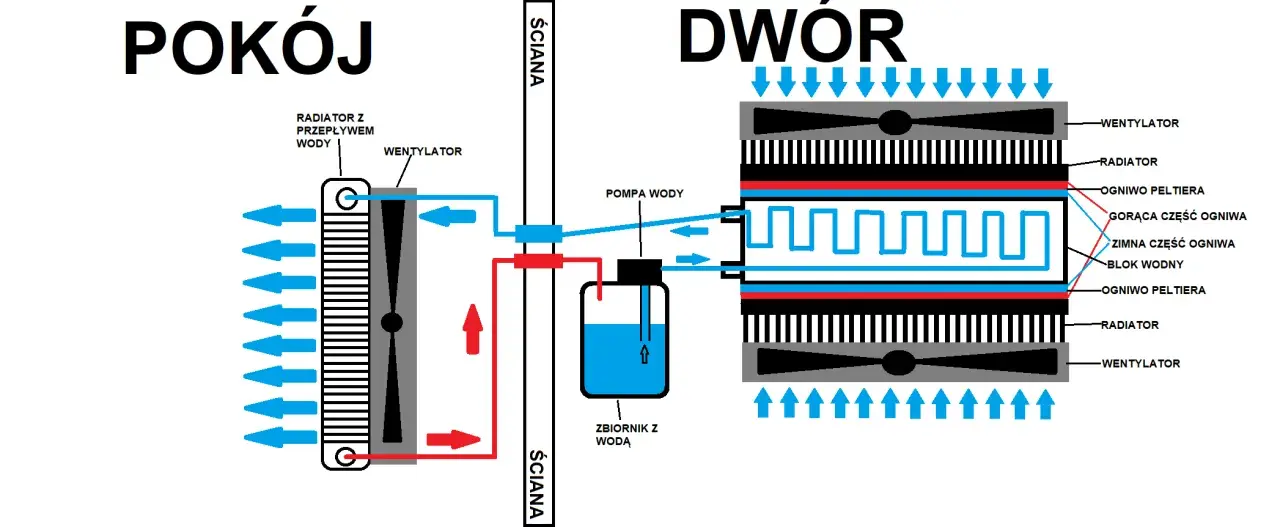

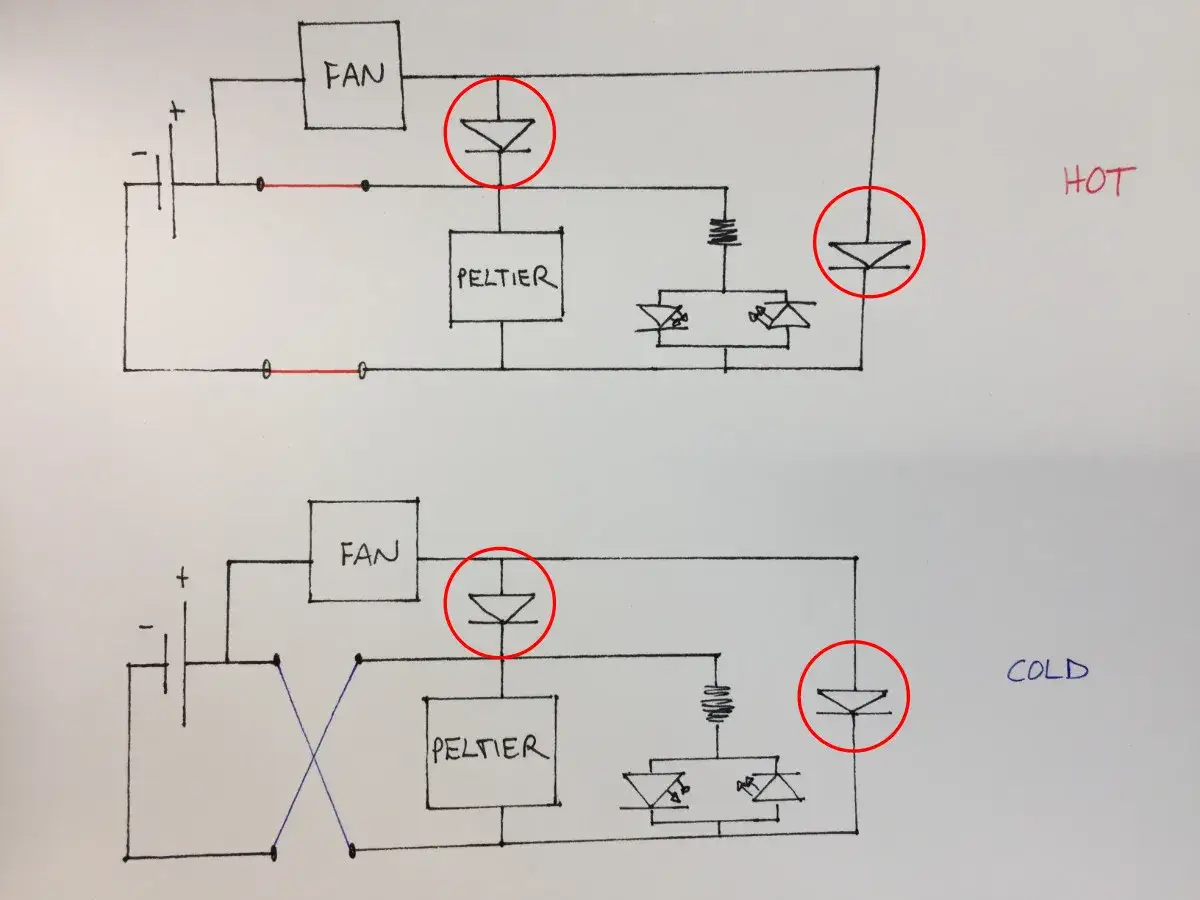

Najważniejszy detal jest praktyczny: po odwróceniu polaryzacji strony zamieniają się rolami. To oznacza, że jeden układ może zarówno chłodzić, jak i grzać, bez żadnej mechanicznej zmiany konfiguracji. W notach aplikacyjnych Texas Instruments widać to bardzo wyraźnie - opisują TEC jako rozwiązanie do precyzyjnego sterowania temperaturą właśnie dlatego, że kierunek przepływu prądu zmienia kierunek transportu ciepła.
W praktyce zwracam uwagę na jeszcze jedną rzecz: ten układ nie „produkuje zimna”, tylko pompuje ciepło. Jeśli gorąca strona nie ma gdzie oddać energii, zimna strona też przestaje działać sensownie. To prowadzi od razu do pytania, gdzie taki element rzeczywiście ma sens.
Kiedy ma sens w elektronice, a kiedy tylko komplikuje projekt
W elektronice moduły termoelektryczne najlepiej sprawdzają się tam, gdzie trzeba utrzymać stabilną temperaturę małego elementu albo szybko skompensować zmiany cieplne. Myślę tu o laserach, czujnikach, małych komorach testowych, precyzyjnych układach pomiarowych i wybranych aplikacjach laboratoryjnych. Tam liczy się powtarzalność, a nie brutalna moc chłodzenia.
Przy komputerach i procesorach sprawa jest bardziej złożona. Dla CPU desktopowego taki układ zwykle nie jest pierwszym wyborem, bo ciepło po stronie gorącej trzeba odprowadzić nie tylko z procesora, ale też z samego modułu. W praktyce rośnie wymaganie wobec radiatora i zasilacza, a sprawność całości spada szybciej, niż oczekuje początkujący konstruktor.
| Zastosowanie | Czy TEC ma sens | Dlaczego |
|---|---|---|
| Laser, optyka, precyzyjny sensor | Tak | Liczy się stabilna temperatura i szybka reakcja na zmianę obciążenia. |
| Mała komora testowa | Tak, ale po dobrym doborze | Można precyzyjnie sterować temperaturą, jeśli układ ma sensowny odbiór ciepła. |
| Chłodzenie procesora | Zwykle nie | Za duży koszt termiczny i zbyt wysokie wymagania wobec gorącej strony. |
| Prosty projekt hobbystyczny bez kontroli temperatury | Raczej nie | Łatwo uzyskać kondensację, niestabilność i rozczarowujący efekt. |
Jeżeli miałbym wskazać jedną granicę opłacalności, powiedziałbym tak: TEC ma sens tam, gdzie precyzja jest ważniejsza niż wydajność energetyczna. Skoro to jasne, czas przejść do doboru zasilania i sterowania, bo właśnie tam większość projektów wywraca się na starcie.
Jak dobrać zasilanie, radiator i sterowanie
Największy błąd, jaki widzę, to traktowanie modułu jak zwykłego odbiornika DC. To działa tylko pozornie. Texas Instruments pokazuje w swoich notach aplikacyjnych, że przy takim elemencie sterowanie prądem jest zwykle lepsze niż samo podawanie stałego napięcia, bo impedancja modułu zmienia się wraz z temperaturą. Inaczej mówiąc: zasilanie musi być przygotowane na realną pracę, a nie na „tabliczkę znamionową z pudełka”.
Jeśli potrzebujesz tylko chłodzenia w jedną stronę, układ może być prostszy. Jeśli chcesz też odwracać polaryzację, przyda się mostek H albo przetwornica buck-boost zdolna do pracy w obu kierunkach. W dokumentacji TI widać też konkretne przykłady: moduł 40 W z napięciem do ±10 V i prądem do ±4 A albo mniejszy element 17,9 W, 7,6 V, 3,9 A. To nie są wartości „uniwersalne”, ale dobrze pokazują skalę, na jaką trzeba patrzeć.
W praktyce sprawdzam zawsze cztery rzeczy:
- Prąd zasilania - z zapasem, nie na styk.
- Radiator po stronie gorącej - im lepszy odbiór ciepła, tym lepsza praca całego układu.
- Docisk i pasta termiczna - nawet dobry moduł traci wydajność przy słabym styku.
- Pomiar temperatury - bez czujnika nie ma stabilnej regulacji, jest tylko zgadywanie.
Właśnie dlatego w dobrych projektach TEC nie działa „sam z siebie”, tylko jako część pętli regulacji. A skoro sterowanie już mamy na stole, warto zobaczyć, jakie błędy montażowe najczęściej psują efekt mimo poprawnego schematu.
Najczęstsze błędy montażowe, które psują wydajność
Z mojego doświadczenia problemem rzadko jest sam moduł. Częściej winny jest montaż. Jeśli chłodna strona ma świetny kontakt, ale gorąca nie ma porządnego radiatora, efekt będzie słaby albo wręcz odwrotny od oczekiwanego.
Najczęściej spotykam pięć błędów:
- zbyt mało lub zbyt dużo pasty termicznej,
- nierówny docisk płyt,
- brak chłodzenia po stronie gorącej,
- praca bez kontroli temperatury i wilgotności,
- ignorowanie kondensacji na zimnej stronie.
Ta ostatnia rzecz jest szczególnie ważna w elektronice. Gdy zimna powierzchnia spadnie poniżej punktu rosy, na elementach może pojawić się wilgoć. Dla czujników, płytek i połączeń to realne ryzyko, a nie teoretyczny detal z podręcznika.
W praktyce robię prostą rzecz: zanim zwiększę prąd, upewniam się, że radiator odbiera ciepło stabilnie, a cały układ ma sensowny margines temperatury. To dobry moment, żeby porównać TEC z klasycznymi metodami chłodzenia.
Jak wypada na tle klasycznego chłodzenia
Jeśli celem jest po prostu obniżenie temperatury procesora lub innego mocno grzejącego się układu, klasyczny radiator z wentylatorem albo AIO często wygrywa prostotą, ceną i przewidywalnością. Moduł termoelektryczny ma sens wtedy, gdy zależy Ci na precyzyjnym sterowaniu temperaturą, a nie na najlepszym stosunku watów do złotówek.
| Rozwiązanie | Mocne strony | Słabe strony | Najlepsze zastosowanie |
|---|---|---|---|
| TEC | Precyzja, brak hałasu mechanicznego, odwracanie kierunku grzania i chłodzenia | Wysokie wymagania dla radiatora, kondensacja, niższa sprawność | Małe, kontrolowane układy elektroniczne |
| Radiator + wentylator | Prostota, niska cena, łatwy montaż | Hałas, ograniczona precyzja | Procesory, GPU, ogólne chłodzenie PC |
| AIO | Dobra wydajność przy CPU, estetyka, mniejszy radiator na procesorze | Pompka, serwis, wyższy koszt niż air cooler | Komputery z wysokim TDP |
Jeśli pytasz mnie wprost, co wybrać do komputera domowego, odpowiedź jest zwykle prosta: klasyczne chłodzenie. TEC polecam dopiero wtedy, gdy projekt naprawdę wymaga aktywnego podbijania lub obniżania temperatury małego obszaru i akceptujesz większą złożoność układu. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed zakupem.
Jedna rzecz, którą sprawdzam przed uruchomieniem układu
Zanim zamówię moduł, liczę nie tylko jego moc, ale przede wszystkim co zrobi z nim strona gorąca. To ona najczęściej decyduje o tym, czy cały projekt będzie stabilny, czy zamieni się w grzałkę z dodatkowymi komplikacjami. Jeśli odprowadzanie ciepła jest słabe, nawet dobry element termoelektryczny nie pokaże pełni możliwości.
Dlatego przy projektach z TEC zawsze myślę w tej kolejności: obciążenie cieplne, radiator, zasilanie, sterowanie i dopiero potem sam moduł. To prosty filtr, który oszczędza czas, pieniądze i nerwy. Jeśli ten układ ma sens w Twoim zastosowaniu, dopiero wtedy warto przechodzić do doboru konkretnego modelu i parametrów pracy.
