Silnik indukcyjny to jeden z tych napędów, które nie próbują być efektowne, tylko po prostu mają działać długo, równo i bez zbędnego serwisu. W praktyce liczy się tu nie tylko sama zasada działania, ale też to, jak dobrać obroty, moment, chłodzenie i sterowanie do konkretnego urządzenia. Poniżej rozkładam temat na czynniki pierwsze: od działania, przez odmiany, aż po rzeczy, które najczęściej psują dobry dobór.
Najważniejsze informacje na start
- Moment powstaje dzięki wirującemu polu magnetycznemu w stojanie i prądom indukowanym w wirniku.
- Wirnik zawsze obraca się trochę wolniej niż pole, a ta różnica to poślizg.
- Najpopularniejsza jest wersja trójfazowa z wirnikiem klatkowym, bo łączy prostotę z trwałością.
- Do wygodnej regulacji obrotów najlepiej sprawdza się falownik, czyli przemiennik częstotliwości.
- Dobór nie kończy się na mocy z tabliczki. Liczą się też rozruch, chłodzenie, obciążenie i warunki pracy.
Jak działa napęd indukcyjny i skąd bierze się moment obrotowy
W środku wszystko zaczyna się od stojana, czyli części nieruchomej. Gdy podasz na niego prąd przemienny, powstaje wirujące pole magnetyczne. To pole przecina przewodniki wirnika i indukuje w nich prąd, a ten z kolei wchodzi w interakcję z polem stojana. Właśnie z tej wymiany energii bierze się moment obrotowy.
Najważniejszy szczegół jest taki, że wirnik nie może obracać się dokładnie tak samo szybko jak pole. Musi zostać odrobinę w tyle, bo bez tej różnicy nie byłoby indukcji. Tę różnicę prędkości nazywa się poślizgiem. Przy obciążeniu znamionowym zwykle wynosi on tylko kilka procent, dlatego napęd pracuje blisko prędkości synchronicznej, ale nigdy idealnie z nią się nie pokrywa.

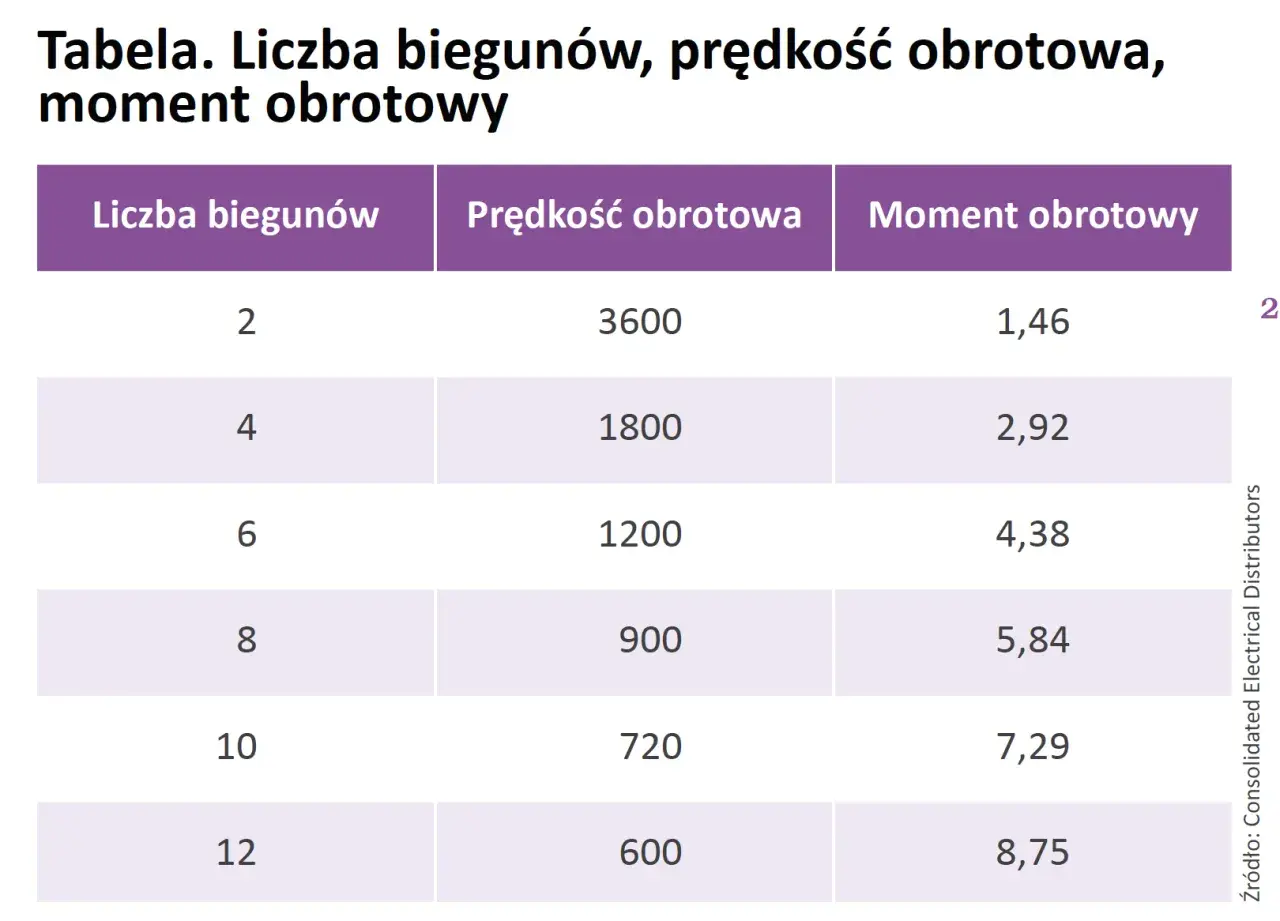

| Liczba biegunów | Prędkość synchroniczna przy 50 Hz | Co to oznacza w praktyce |
|---|---|---|
| 2 | 3000 obr./min | Wysokie obroty, często dla wentylatorów i lekkich napędów |
| 4 | 1500 obr./min | Najbardziej uniwersalny wariant do wielu maszyn i pomp |
| 6 | 1000 obr./min | Niższa prędkość, zwykle lepsza tam, gdzie liczy się moment |
| 8 | 750 obr./min | Bardzo spokojna praca, ale większy nacisk na przekładnię lub sterowanie |
Warto zapamiętać prostą zasadę: im więcej biegunów, tym wolniej obraca się pole wirujące. Ja zwykle zaczynam od tego parametru, bo on bardzo często ustawia cały charakter napędu. To prowadzi prosto do pytania, jakie są odmiany tego rozwiązania i dlaczego nie każdy wirnik zachowuje się tak samo.
Jakie są odmiany i kiedy każda z nich ma sens
Najczęściej spotkasz wersję trójfazową z wirnikiem klatkowym. To klasyka z dobrego powodu: ma prostą budowę, nie potrzebuje szczotek ani pierścieni ślizgowych, dobrze znosi codzienną eksploatację i jest łatwa w utrzymaniu. W zastosowaniach przemysłowych właśnie ta odmiana dominuje, bo po prostu trudno ją „zajechać” w normalnych warunkach.
Nie jest to jednak jedyna opcja. W niektórych miejscach sens ma także konstrukcja jednofazowa albo pierścieniowa. Różnice są istotne, bo wpływają na rozruch, koszty serwisu i to, jak napęd zachowa się pod ciężkim obciążeniem.
| Odmiana | Co ją wyróżnia | Plus | Minus | Typowe zastosowanie |
|---|---|---|---|---|
| Wirnik klatkowy | Najprostsza i najpopularniejsza konstrukcja | Trwałość, niski serwis, dobra cena | Nie daje tak dużej elastyczności przy bardzo ciężkim rozruchu | Pompy, wentylatory, przenośniki, obrabiarki |
| Wirnik pierścieniowy | Umożliwia wpływ na parametry rozruchu | Lepszy start pod obciążeniem | Bardziej złożona budowa i większe wymagania serwisowe | Specjalne napędy, ciężki rozruch, wybrane procesy technologiczne |
| Jednofazowy | Pracuje z sieci 230 V, zwykle z układem pomocniczym | Przydatny w mniejszych urządzeniach domowych i warsztatowych | Gorsza kultura pracy i słabsze możliwości w porównaniu z trójfazowym | Małe pompy, kompresory, proste maszyny |
Jeśli miałbym wskazać jedną praktyczną różnicę, to powiedziałbym tak: klatkowy wybiera się wtedy, gdy chcesz prostoty, a pierścieniowy wtedy, gdy ważniejszy staje się trudny rozruch i lepsza kontrola zachowania przy starcie. W większości codziennych zastosowań wygrywa jednak prostsza konstrukcja. A gdy już wiesz, jaką budowę wybierasz, najważniejsze staje się pytanie: do czego ten napęd ma pracować najlepiej.
Gdzie ten napęd wygrywa w praktyce, a gdzie lepiej wybrać coś innego
Z mojego punktu widzenia to rozwiązanie dla maszyn, które mają pracować długo, przewidywalnie i bez ciągłego doglądania. Dlatego tak często trafia do pomp, wentylatorów, sprężarek, przenośników, prostych obrabiarek i urządzeń HVAC. W takich układach liczy się odporność, niski koszt utrzymania i łatwość integracji z elektroniką sterującą.
W praktyce właśnie elektronika zmieniła tu najwięcej. Falownik pozwala płynnie zmieniać częstotliwość zasilania, a więc i obroty, bez brutalnego dławienia napędu mechanicznie. To duża różnica, bo daje oszczędność energii, łagodniejszy rozruch i mniejsze obciążenie części mechanicznych.
| Rodzaj napędu | Mocne strony | Ograniczenia | Kiedy ma największy sens |
|---|---|---|---|
| Indukcyjny/asynchroniczny | Prosta budowa, duża trwałość, mało obsługi | Regulacja obrotów bez elektroniki jest ograniczona | Gdy liczy się bezproblemowa, długotrwała praca |
| Synchroniczny z magnesami | Wysoka sprawność i bardzo dobra kontrola prędkości | Wyższa złożoność i zwykle większy koszt | Gdy ważna jest precyzja i wysoka efektywność |
| Szczotkowy DC | Prosta regulacja i łatwy start | Zużywające się szczotki, większy serwis | W prostych układach lub starszych konstrukcjach |
Jeśli projekt ma chodzić niemal bez przerwy, prostota i odporność zwykle wygrywają z „lepszymi na papierze” parametrami innego typu napędu. Taki kompromis jest rozsądny, ale tylko pod warunkiem, że poprawnie dobierzesz sam silnik do obciążenia i sposobu pracy.
Jak dobrać parametry do konkretnej maszyny
Ja zawsze zaczynam od pytania, czy napęd ma ruszać lekki wentylator, czy ciężki kompresor, czy może maszynę z dużą bezwładnością. Sama moc z tabliczki znamionowej nie mówi jeszcze wszystkiego. Równie ważne są moment rozruchowy, liczba startów na godzinę, sposób chłodzenia, napięcie zasilania i to, czy obroty mają być stałe, czy regulowane.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Moc i moment | Czy napęd ruszy obciążenie bez przeciążenia | Zbyt mały zapas kończy się grzaniem i spadkiem żywotności |
| Napięcie i liczba faz | Najczęściej 3x400 V w zastosowaniach przemysłowych | Musi pasować do instalacji i sposobu podłączenia |
| Liczba biegunów | Jakie obroty są potrzebne | To ona w dużej mierze ustawia charakter pracy |
| Chłodzenie i obudowa | Czy napęd pracuje w kurzu, cieple albo przy niskich obrotach | Złe chłodzenie szybciej zabija napęd niż sama moc |
| Praca z falownikiem | Czy izolacja, wentylacja i okablowanie są do tego przygotowane | Regulacja obrotów wymaga większej dyscypliny instalacyjnej |
| Tryb pracy | Praca ciągła czy przerywana | Napęd, który dobrze znosi krótkie cykle, może nie wytrzymać pracy non stop |
Warto też pamiętać o rozruchu. Dla lekkich aplikacji wystarcza start bezpośredni, ale przy większych mocach i cięższym obciążeniu często stosuje się układ gwiazda-trójkąt, soft starter albo właśnie falownik. Ten ostatni daje najwięcej kontroli, ale wymaga też najlepszego dopasowania ustawień. Skoro wiesz już, co dobrać, trzeba jeszcze wiedzieć, czego unikać podczas eksploatacji.
Najczęstsze błędy przy rozruchu, sterowaniu i serwisie
- Dobór wyłącznie po mocy - napęd może mieć „wystarczającą” moc na papierze, ale zbyt mały moment rozruchowy dla konkretnego obciążenia.
- Ignorowanie poślizgu - oczekiwanie idealnie stałej prędkości bez elektroniki prowadzi do błędnych założeń już na etapie projektu.
- Praca na niskich obrotach bez dodatkowego chłodzenia - wentylator na wale kręci się wolniej, więc silnik gorzej odprowadza ciepło.
- Błędne podłączenie gwiazda-trójkąt lub zły dobór do napięcia - to jeden z najprostszych sposobów na przegrzewanie albo brak pełnego momentu.
- Falownik bez sprawdzenia kabli i filtrów - przy dłuższych przewodach, słabym ekranowaniu lub złym ustawieniu parametrów rosną straty i zakłócenia.
- Zbyt częste rozruchy - przy każdym starcie prąd rośnie wielokrotnie, a termika dostaje mocniej niż w pracy ustalonej.
Jeśli regulujesz obroty elektroniką, pamiętaj o jednej rzeczy: falownik poprawia kulturę pracy, ale nie zwalnia z myślenia o chłodzeniu, filtracji i prowadzeniu przewodów. W praktyce to właśnie te detale decydują, czy napęd będzie pracował cicho i stabilnie, czy zacznie sprawiać problemy po kilku miesiącach. Na końcu zostają więc już tylko sprawdzenia przed uruchomieniem, które oszczędzają najwięcej czasu i pieniędzy.
Co sprawdzić przed pierwszym uruchomieniem, żeby napęd pracował długo
Przed startem zawsze sprawdzam tabliczkę znamionową, kierunek obrotów, jakość połączeń i to, czy maszyna obraca się swobodnie bez nietypowych oporów. To brzmi banalnie, ale właśnie na tym etapie wychodzą najdroższe pomyłki: zły wariant napięcia, źle ustawiony układ rozruchowy albo niedoszacowane chłodzenie.
- Upewnij się, że napięcie i sposób połączenia zgadzają się z instalacją.
- Sprawdź, czy obciążenie mechaniczne nie blokuje rozruchu.
- Przy pracy z falownikiem ustaw sensowną rampę startu i zatrzymania.
- Jeśli obroty mają być niskie przez dłuższy czas, przewidź dodatkowe chłodzenie.
- Skontroluj uziemienie, prowadzenie przewodów i stan izolacji.
Jeśli te punkty są dopięte, napęd zwykle odwdzięcza się prostą, cichą i przewidywalną pracą. I właśnie dlatego to rozwiązanie tak dobrze trzyma się w automatyce, elektronice sterującej i klasycznych maszynach, gdzie liczy się nie efektowność, ale bezproblemowa eksploatacja.
