Dioda Schottky - kiedy warto ją wybrać?

Dioda Schottky jest jednym z tych elementów, które potrafią poprawić sprawność układu bez skomplikowanej elektroniki sterującej. Najczęściej wybiera się ją tam, gdzie liczy się niski spadek napięcia, szybkie przełączanie i mniejsze grzanie w zasilaniu, prostownikach oraz zabezpieczeniach wejścia. W tym tekście pokazuję, jak działa ten element, gdzie ma realny sens w elektronice i na co uważać przy doborze.

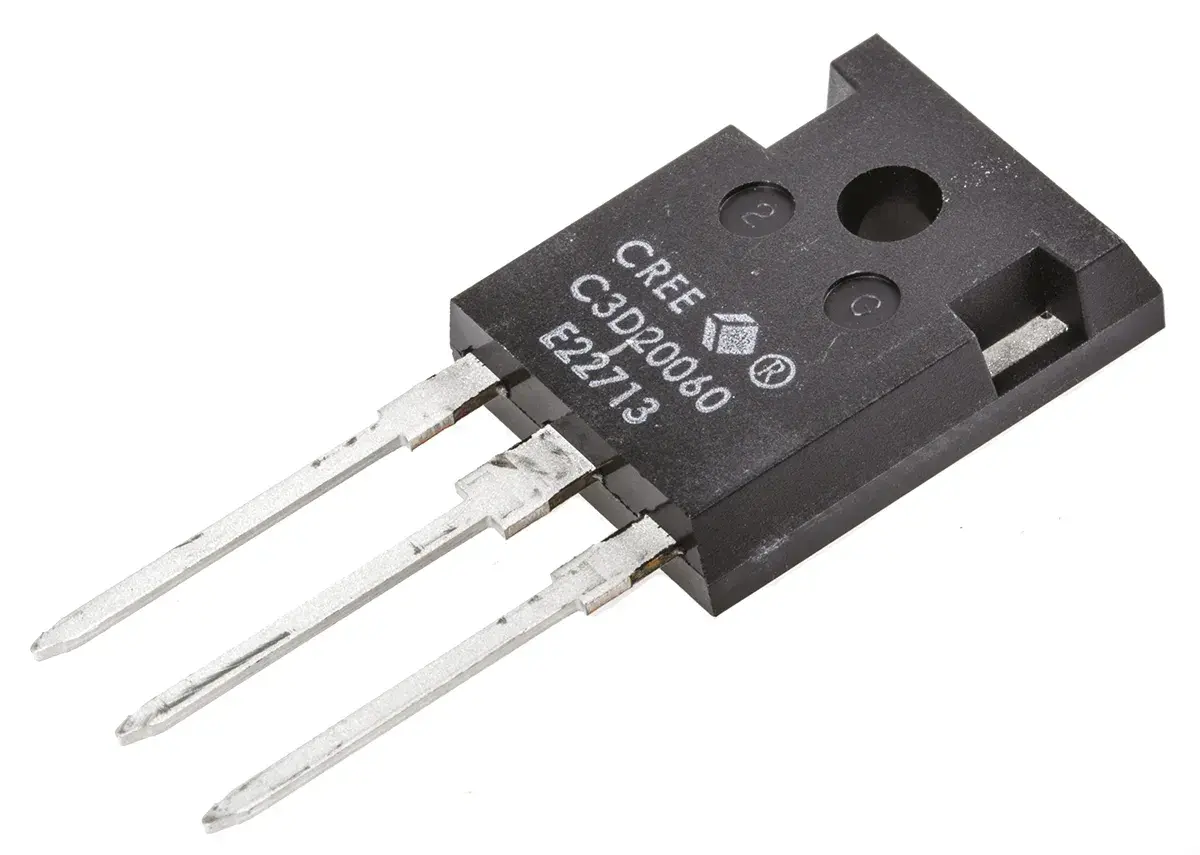

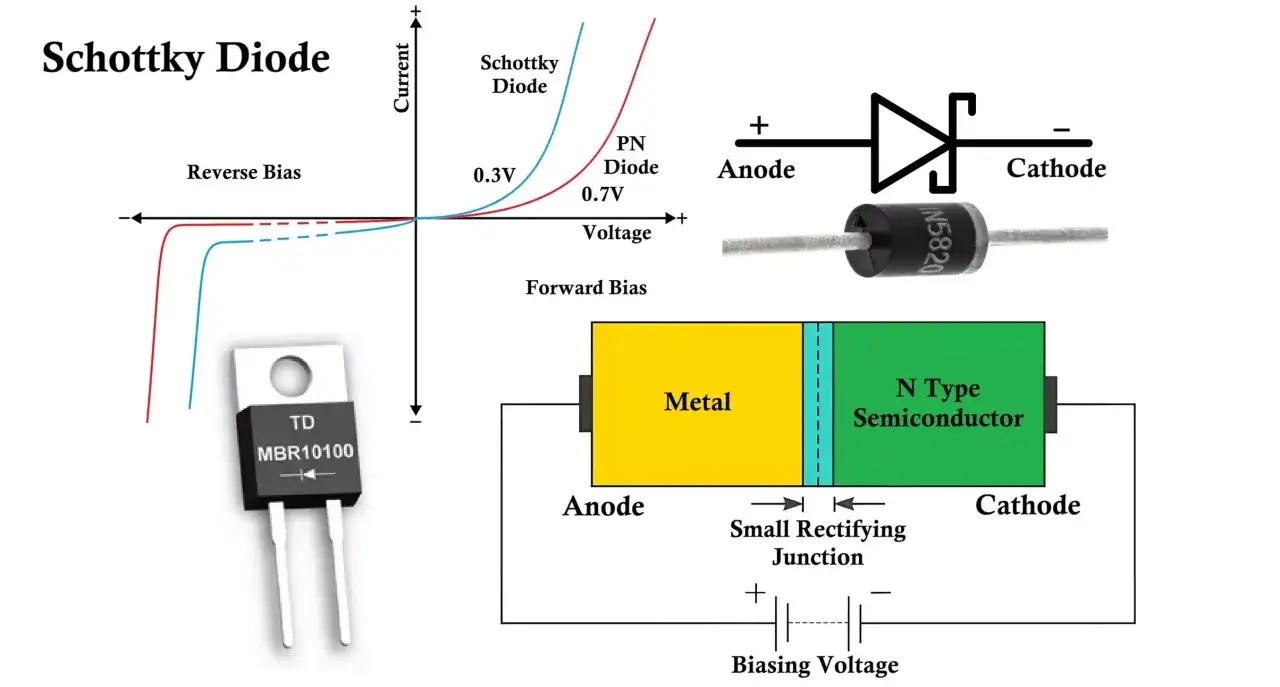

Jak działa bariera Schottky'ego i skąd bierze się niski spadek napięcia

W klasycznej diodzie krzemowej prąd płynie przez złącze PN, a to oznacza, że układ musi „przełamać” barierę związaną z ruchem nośników w półprzewodniku. W przypadku elementu Schottky'ego mamy kontakt metalu z półprzewodnikiem, więc mechanizm przewodzenia wygląda inaczej. Dla praktyka najważniejsze jest jedno: nie trzeba magazynować i potem usuwać tak dużej ilości ładunku, dlatego spadek napięcia jest niższy, a przełączanie szybsze.

To właśnie brak klasycznego „ogona” odzyskiwania ładunku robi różnicę w układach pracujących szybko. Reverse recovery, czyli czas potrzebny diodzie na wyłączenie się po zmianie polaryzacji, jest w Schottky'ego bardzo mały w porównaniu z diodami PN. W praktyce przekłada się to na mniejsze straty przełączania i lepszą pracę w przetwornicach impulsowych.

Warto jednak od razu dodać uczciwe zastrzeżenie: niski spadek napięcia nie jest za darmo. Przy wzroście temperatury rośnie prąd upływu, a wraz z nim ryzyko dodatkowych strat. Dlatego ten element trzeba oceniać nie tylko po samym Vf, ale też po warunkach pracy. To prowadzi prosto do pytania, gdzie naprawdę daje najlepszy efekt.

Gdzie ten element naprawdę robi różnicę w elektronice i sprzęcie PC

Najwięcej sensu widzę tam, gdzie zasilanie jest niskie, prąd umiarkowany lub wysoki, a każdy dziesiąty wolta ma znaczenie. W sprzęcie komputerowym i elektronice użytkowej Schottky często pojawia się na wyjściach przetwornic step-down, w torach ochrony przed odwrotną polaryzacją, w prostych układach OR-ing oraz w obwodach odcinających przepływ energii z jednej gałęzi do drugiej.

Jeśli spojrzeć na to praktycznie, różnica bywa bardzo konkretna. Przy prądzie 3 A spadek 0,4 V oznacza 1,2 W strat na jednej diodzie. Gdyby zamiast tego element miał około 0,8 V spadku, robi się już 2,4 W. To nie jest drobiazg, zwłaszcza w małej obudowie albo w urządzeniu pracującym wiele godzin dziennie. Dla mnie to często moment, w którym przewaga Schottky'ego przestaje być teoretyczna, a zaczyna być widoczna na temperaturze radiatora albo obudowy.

W komputerach stacjonarnych nie traktuję tego elementu jako głównego prostownika sieciowego. Znacznie częściej spotyka się go w niskonapięciowych sekcjach pomocniczych, przy zasilaniu peryferiów, w zabezpieczeniach wejść USB i w części układów, które mają szybko i możliwie bezstratnie odseparować źródła zasilania. To dobry przykład, że nie chodzi o „mocniejszą diodę”, tylko o lepsze dopasowanie do konkretnego miejsca w układzie. Skoro już wiadomo, gdzie się przydaje, warto porównać go z dwoma alternatywami, które najczęściej bierze się pod uwagę.

Schottky, klasyczna dioda krzemowa i idealna dioda na MOSFET-cie

Gdy projektuję prosty tor zasilania, zwykle wybieram między trzema opcjami: diodą Schottky'ego, zwykłą diodą krzemową i rozwiązaniem na MOSFET-cie z kontrolerem idealnej diody. Każde z nich ma inne miejsce. Nie ma jednego zwycięzcy, bo liczy się kompromis między stratami, prostotą i kosztami wdrożenia.

Z mojego punktu widzenia Schottky wygrywa wtedy, gdy chcę prostoty bez dużej kary energetycznej. MOSFET z kontrolerem idealnej diody wygrywa tam, gdzie liczy się każdy miliwat, ale trzeba zaakceptować większą złożoność. Dioda krzemowa nadal ma sens, jeśli układ nie pracuje na granicy sprawności albo jeśli ważniejszy jest szerszy margines napięciowy. Z takim porównaniem łatwiej już przejść do doboru konkretnego elementu.

Jak dobrać właściwy model do projektu

W notach katalogowych patrzę przede wszystkim na kilka parametrów, a nie tylko na jedną wartość Vf. To właśnie tu wiele osób popełnia błąd, bo bierze pierwszy model, który „ładnie wygląda” w tabeli, a potem układ grzeje się albo zaczyna wariować po nagrzaniu.

• VRRM, czyli maksymalne napięcie wsteczne - zostawiam zapas, a nie dobieram elementu „na styk”. Przy układach z impulsami i skokami napięcia margines powinien być wyraźny.
• IF, czyli prąd średni przewodzenia - jeśli obciążenie ma 2 A, nie wybieram diody 2 A tylko z ciekawości, ale raczej szukam zapasu co najmniej 30-50%.
• IFSM, czyli prąd udarowy - ważny przy starcie zasilania, ładowaniu kondensatorów i pracy z obciążeniami impulsowymi.
• Prąd upływu - szczególnie istotny w wysokiej temperaturze i w układach bateryjnych, bo to on potrafi psuć bilans energetyczny po rozgrzaniu.
• Obudowa i odprowadzanie ciepła - inny sens ma mała wersja SMD, a inny element mocy w większej obudowie z możliwością lepszego chłodzenia.
• Temperatura pracy - jeśli układ ma działać w zamkniętej obudowie albo obok gorących podzespołów, trzeba brać pod uwagę nie tylko katalog, ale też realne warunki.

W praktyce pomocny jest prosty rachunek: moc strat to w przybliżeniu prąd razy spadek napięcia. Przy 4 A i 0,35 V wychodzi 1,4 W, czyli ilość ciepła, której nie można już zignorować. To właśnie dlatego model „odrobinę lepszy” w tabeli potrafi dać realnie chłodniejszy i stabilniejszy układ. Po doborze przychodzi jednak druga pułapka, czyli błędy przy interpretacji danych.

Najczęstsze błędy przy montażu i czytaniu not katalogowych

Najbardziej myli mnie zawsze to samo: ktoś patrzy tylko na jeden wiersz z tabeli i uznaje sprawę za zamkniętą. A potem okazuje się, że przy innym prądzie, innym napięciu albo wyższej temperaturze zachowanie elementu jest już zupełnie inne. W przypadku Schottky'ego to szczególnie ważne, bo charakterystyka mocno zależy od warunków pracy.

• Branie pod uwagę wyłącznie spadku napięcia przy małym prądzie, bez sprawdzenia, co dzieje się przy obciążeniu docelowym.
• Ignorowanie wzrostu prądu upływu wraz z temperaturą.
• Dobór zbyt małej obudowy, która nie odprowadza ciepła przy dłuższej pracy.
• Zakładanie, że niski spadek napięcia zawsze oznacza najlepszy wybór, nawet gdy układ pracuje przy wyższych napięciach wstecznych.
• Mylenie ochrony przed odwrotną polaryzacją z ochroną przeciwprzepięciową. To nie to samo i Schottky nie załatwia wszystkiego.
• Pomijanie pojemności złącza w szybkich układach, gdzie każdy dodatkowy efekt pasożytniczy zaczyna mieć znaczenie.

Jeśli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią patrzenie na cały scenariusz pracy, a nie na pojedynczy parametr. Wtedy od razu widać, czy element ma służyć jako tani i skuteczny kompromis, czy tylko jako pozornie dobry wybór, który po godzinie robi się zbyt gorący. To prowadzi do ostatniej, praktycznej decyzji: kiedy zostawić taki element w projekcie, a kiedy zmienić kierunek.

Kiedy zostawić Schottky'ego w projekcie, a kiedy wybrać inne rozwiązanie

W projektach niskonapięciowych, gdzie liczy się prostota i sprawność, element Schottky'ego nadal ma bardzo mocną pozycję. Zostawiam go wtedy, gdy jego niższy spadek napięcia realnie poprawia bilans energetyczny, obniża temperaturę albo wydłuża czas pracy na baterii. W prostych układach zasilania to często najrozsądniejszy kompromis między ceną, trudnością montażu i efektem.

Gdy jednak wchodzi wysoka temperatura, większe napięcie wsteczne albo wyjątkowo ostra walka o każdy miliwolt strat, zaczynam patrzeć szerzej. Czasem lepsza będzie klasyczna dioda krzemowa, bo daje większy margines napięciowy. Innym razem sensowniejszy okaże się MOSFET z kontrolerem idealnej diody, bo potrafi zejść ze stratami jeszcze niżej. Właśnie w tym miejscu widać, że dobry dobór elementu to nie sztuka wybrania „nowszego” rozwiązania, tylko znalezienie właściwego kompromisu dla konkretnego układu.

Jeśli więc pracujesz nad zasilaniem, przetwornicą albo prostą ochroną wejścia, patrz najpierw na prąd, temperaturę i zapas napięcia. Sam niski spadek napięcia jest ważny, ale dopiero w połączeniu z tymi trzema parametrami mówi, czy ten element rzeczywiście będzie dobrym wyborem.
