Symbol kondensatora to jeden z podstawowych znaków w schematach elektronicznych, ale jego odczyt nie zawsze jest tak prosty, jak wygląda na pierwszy rzut oka. W praktyce liczy się nie tylko sam rysunek, lecz także polaryzacja, standard zapisu, oznaczenia wartości i kontekst całego układu. W tym artykule pokazuję, jak rozpoznać najważniejsze warianty, czego nie wolno z nich wywnioskować oraz na co zwracać uwagę przy czytaniu schematów komputerowych i płyt głównych.
Najważniejsze informacje, które pomagają od razu odczytać symbol kondensatora
- Najprostszy znak oznacza kondensator niepolaryzowany i zwykle wygląda jak dwie równoległe linie albo prostokąt, zależnie od standardu.
- Wersja spolaryzowana ma wyraźne oznaczenie biegunowości, najczęściej znak + albo inną formę wyróżnienia jednej elektrody.
- Sam symbol nie mówi wszystkiego, bo o wartości, napięciu pracy i tolerancji trzeba czytać z opisu obok oznaczenia.
- Na schematach komputerowych kondensatory najczęściej odpowiadają za filtrację zasilania, odsprzęganie i stabilizację sygnałów.
- Mieszanie stylu IEC i ANSI w jednym projekcie utrudnia interpretację i może prowadzić do pomyłek przy montażu lub naprawie.
Jak wygląda podstawowy symbol kondensatora
W najprostszej postaci symbol kondensatora przedstawia dwie okładki rozdzielone dielektrykiem, czyli materiałem izolującym. W zależności od standardu schemat może wyglądać jak dwie równoległe kreski albo jak mały prostokąt, ale sens pozostaje ten sam: to element magazynujący ładunek elektryczny. Na schemacie spotkasz go zwykle z oznaczeniem zaczynającym się od litery C, na przykład C1, C7 albo C15.
To ważne, bo sam rysunek nie mówi jeszcze, czy masz do czynienia z ceramicznym MLCC, elektrolitem, tantalowym czy kondensatorem foliowym. W elektronice komputerowej ten sam podstawowy znak bywa używany bardzo często przy elementach odsprzęgających wokół procesora, chipsetu i sekcji zasilania, a w praktyce to właśnie te drobne elementy stabilizują napięcie pod obciążeniem. Kiedy rozumiesz ten punkt wyjścia, łatwiej odróżnić warianty bardziej szczegółowe.

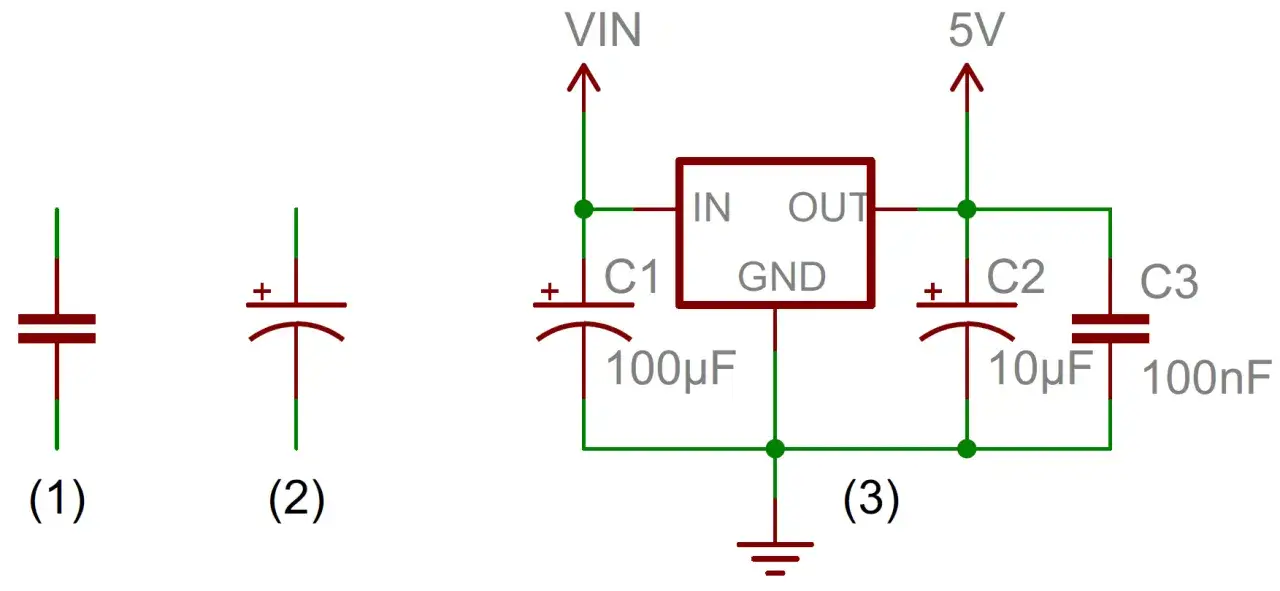

Jak odróżnić wersję niepolaryzowaną od spolaryzowanej
Tu zaczynają się najczęstsze pomyłki. Kondensator niepolaryzowany może być podłączony w obu kierunkach, natomiast kondensator spolaryzowany wymaga zachowania plusa i minusa. W schemacie sygnalizuje to forma symbolu, a niekiedy także dodatkowy znak + przy jednej stronie.
| Wariant | Jak wygląda | Co oznacza | Gdzie spotkasz go najczęściej |
|---|---|---|---|
| Niepolaryzowany | Dwie równoległe kreski albo prostokąt | Można podłączyć w obu kierunkach | Ceramika, film, wiele kondensatorów odsprzęgających |
| Spolaryzowany | Jedna elektroda wyróżniona lub oznaczona plusem | Trzeba zachować biegunowość | Elektrolity, tantal, część układów zasilania |
| IEC 60617 | Prostokąt lub blok z oznaczeniem biegunów | Europejski, bardzo czytelny zapis | Nowoczesne schematy i wiele bibliotek CAD |
| ANSI/IEEE 315 | Dwie kreski, przy polaryzacji jedna prosta i jedna wygięta | Częsty w materiałach amerykańskich | Starsze dokumentacje, kursy, część narzędzi EDA |
W praktyce najważniejsze jest jedno: nie mieszaj standardów w jednym projekcie. Z mojego doświadczenia wynika, że większość nieporozumień nie bierze się z samego symbolu, tylko z braku konsekwencji między schematem, BOM-em i footprintem na PCB. Jeśli pracujesz na dokumentacji z Europy, zwykle szybciej natrafisz na zapis bliższy IEC, ale w starszych materiałach amerykańskich nadal bez problemu zobaczysz ANSI. Gdy już to rozróżnisz, znacznie łatwiej odczytasz symbole bardziej specjalistyczne.
Co oznaczają symbole kondensatorów regulowanych
Nie każdy symbol kondensatora opisuje element o stałej pojemności. Jeśli na znaku widzisz ukośną strzałkę, zwykle chodzi o kondensator regulowany, czyli taki, którego pojemność można zmieniać. To szczególnie ważne w torach radiowych, oscylatorach i układach strojenia, gdzie niewielka korekta potrafi przesunąć częstotliwość pracy całego obwodu.
- Kondensator zmienny ma symbol z ukośną strzałką, co oznacza ręczną regulację pojemności.
- Trymer wygląda podobnie, ale służy do drobnej, zwykle serwisowej lub fabrycznej korekty.
- Warikap łączy cechy diody i kondensatora, a jego pojemność zależy od napięcia sterującego.
Najprostsza zasada jest taka: strzałka nie oznacza polaryzacji, tylko zmienność pojemności. To odróżnienie bywa krytyczne, bo przy pobieżnym oglądzie schematu łatwo pomylić regulację z biegunowością. Tę różnicę warto mieć w głowie zanim przejdziesz do odczytywania wartości i parametrów obok symbolu.
Jak czytać oznaczenia obok symbolu
Sam rysunek to dopiero początek. Obok symbolu prawie zawsze znajdziesz dane, które w praktyce są ważniejsze niż forma graficzna: pojemność, napięcie pracy, tolerancję, a czasem także typ dielektryka. Bez tego można bardzo łatwo wyciągnąć błędne wnioski, zwłaszcza gdy chodzi o zasilanie procesora, kartę graficzną albo zasilacz.
| Oznaczenie | Znaczenie | Dlaczego to ma znaczenie |
|---|---|---|
| C12 | Numer referencyjny kondensatora na schemacie | Pozwala jednoznacznie znaleźć element w BOM-ie i na PCB |
| 100 nF | Pojemność elementu | Wskazuje, jaką energię element może chwilowo zmagazynować |
| 16 V, 50 V, 450 V | Napięcie znamionowe | Określa, przy jakim napięciu element pracuje bezpiecznie |
| ±5%, ±10%, ±20% | Tolerancja pojemności | Mówi, jak bardzo rzeczywista pojemność może odbiegać od nominalnej |
| X7R, C0G, Y5V | Klasa dielektryka | Wpływa na stabilność temperaturową i zachowanie elementu w układzie |
Warto pamiętać też o przeliczeniach jednostek. 1 µF to 1000 nF, a 1 nF to 1000 pF. Na symbolu nie widać natomiast ESR, czyli rezystancji szeregowej zastępczej, a właśnie ona bywa bardzo istotna w sekcjach zasilania. Dlatego sama pojemność nigdy nie wystarcza do oceny elementu. Gdy czytam schemat, zawsze sprawdzam, czy opis nie zawiera też ograniczeń napięcia i informacji o technologii wykonania, bo dopiero to daje pełny obraz.
Najczęstsze pomyłki przy odczytywaniu symboli
W praktyce widzę powtarzający się zestaw błędów, które można wyłapać już po kilku minutach uważnego czytania schematu. Najgorsze jest to, że część z nich wygląda niewinnie, ale w montażu albo serwisie kończy się realnym problemem.

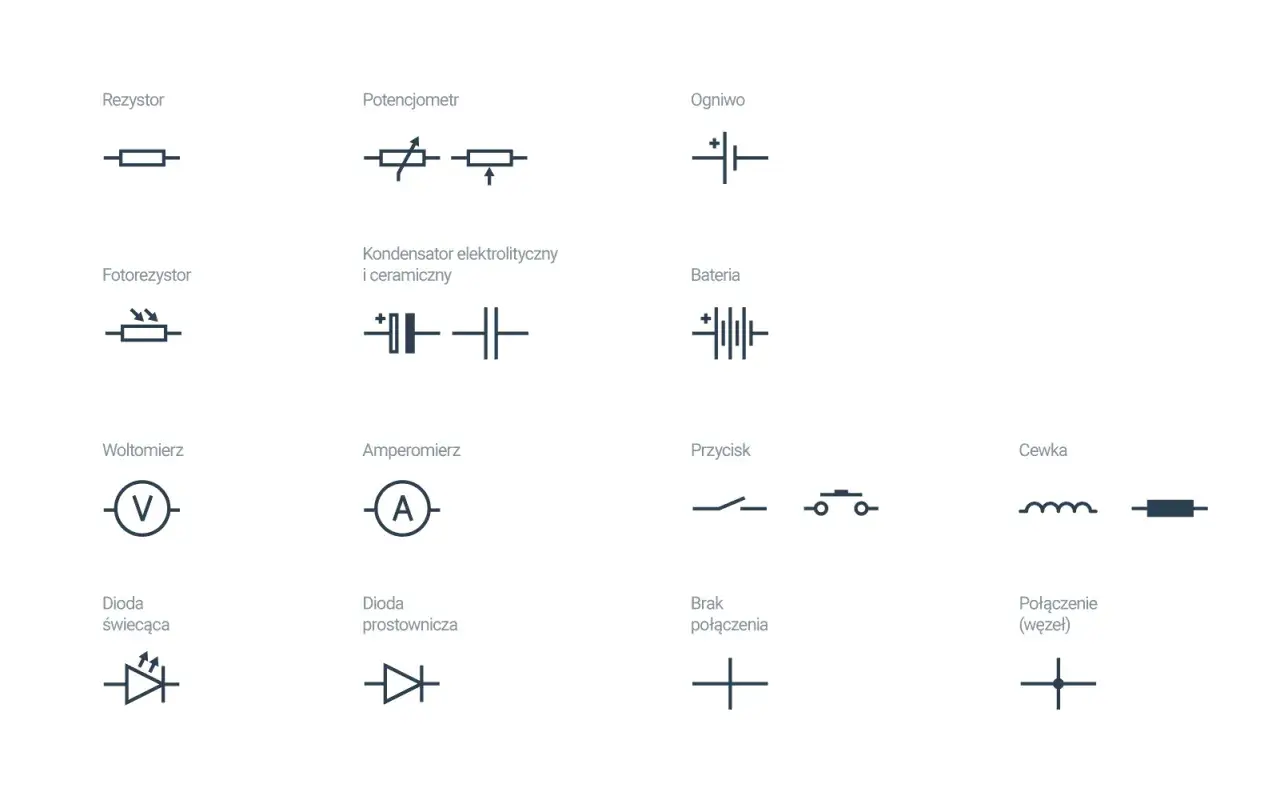

- Mylenie kondensatora z baterią, bo oba symbole używają równoległych kresek, ale w baterii kreski mają różną długość.
- Zakładanie, że każdy kondensator wygląda tak samo, choć w rzeczywistości symbol zależy od standardu i rodzaju elementu.
- Ignorowanie polaryzacji przy elektrolitach i tantalach, co może prowadzić do uszkodzenia elementu.
- Ocenianie kondensatora wyłącznie po pojemności, bez sprawdzenia napięcia pracy i tolerancji.
- Mieszanie IEC i ANSI w jednej dokumentacji, przez co schemat staje się mniej czytelny dla osoby trzeciej.
Najbardziej zdradliwy błąd dotyczy założenia, że symbol pokazuje wszystko. Nie pokazuje. Nie zdradza dokładnego rozmiaru, nie podaje ESR, nie mówi też, czy element będzie dobrze pracował przy wysokich tętnieniach prądu. To właśnie dlatego przy bardziej wymagających układach warto czytać symbol razem z opisem katalogowym i notą projektu, a nie w oderwaniu od reszty dokumentacji.
Jak czytać kondensatory na schematach płyt głównych bez pomyłek
Na schematach komputerowych kondensatory są wszędzie, ale ich rola nie jest przypadkowa. W sekcji zasilania procesora, przy chipsetach, w torach audio i przy liniach sygnałowych odpowiadają za filtrację, odsprzęganie i tłumienie zakłóceń. Gdy patrzę na taki schemat, zaczynam od trzech rzeczy: czy element jest polaryzowany, jaka jest jego pojemność i jakie ma napięcie pracy.
- Sprawdź standard zapisu, zanim porównasz symbol z inną dokumentacją.
- Zweryfikuj polaryzację, jeśli element pracuje jako elektrolit lub tantal.
- Porównaj pojemność i napięcie z wymaganiami układu, a nie tylko z wyglądem symbolu.
To proste podejście oszczędza czasu przy diagnostyce, projektowaniu i naprawie. W elektronice komputerowej drobiazg na schemacie potrafi przełożyć się na stabilność całej płyty, więc warto patrzeć na symbol kondensatora jak na skrót informacji, a nie gotową odpowiedź. Jeśli czytasz schemat w ten sposób, znacznie rzadziej popełnisz kosztowny błąd i szybciej zrozumiesz, jak naprawdę działa dany układ.
