Oscylator to jeden z tych elementów elektroniki, bez których trudno wyobrazić sobie poprawne taktowanie procesora, zegar czasu rzeczywistego czy stabilną pracę nadajnika. W praktyce decyduje nie tylko o tym, czy układ w ogóle ruszy, ale też jak czysty będzie sygnał, ile pobierze energii i jak bardzo będzie odporny na temperaturę oraz zakłócenia. W tym tekście pokazuję, jak działa taki układ, jakie są jego najważniejsze odmiany i na co zwrócić uwagę, gdy trzeba dobrać właściwe źródło sygnału do konkretnego zastosowania.
Najważniejsze informacje o źródłach drgań w elektronice
- W układzie elektronicznym liczy się nie tylko sama częstotliwość, ale też stabilność, szum fazowy i czas startu.
- Do prostych zadań wystarczają rozwiązania RC, do wyższej precyzji najczęściej wybiera się rezonator kwarcowy, a do strojenia częstotliwości - układy LC i VCO.
- W komputerach i mikrokontrolerach największe znaczenie mają dokładność taktowania, pobór mocy oraz podatność na zakłócenia z płytki.
- Najczęstsze błędy dotyczą złego doboru kondensatorów obciążenia, długich ścieżek i niedoceniania wpływu zasilania.
- Dobry wybór zwykle wynika z kompromisu między stabilnością, ceną, zużyciem energii i łatwością uruchomienia.
Jak działa oscylator w układzie elektronicznym

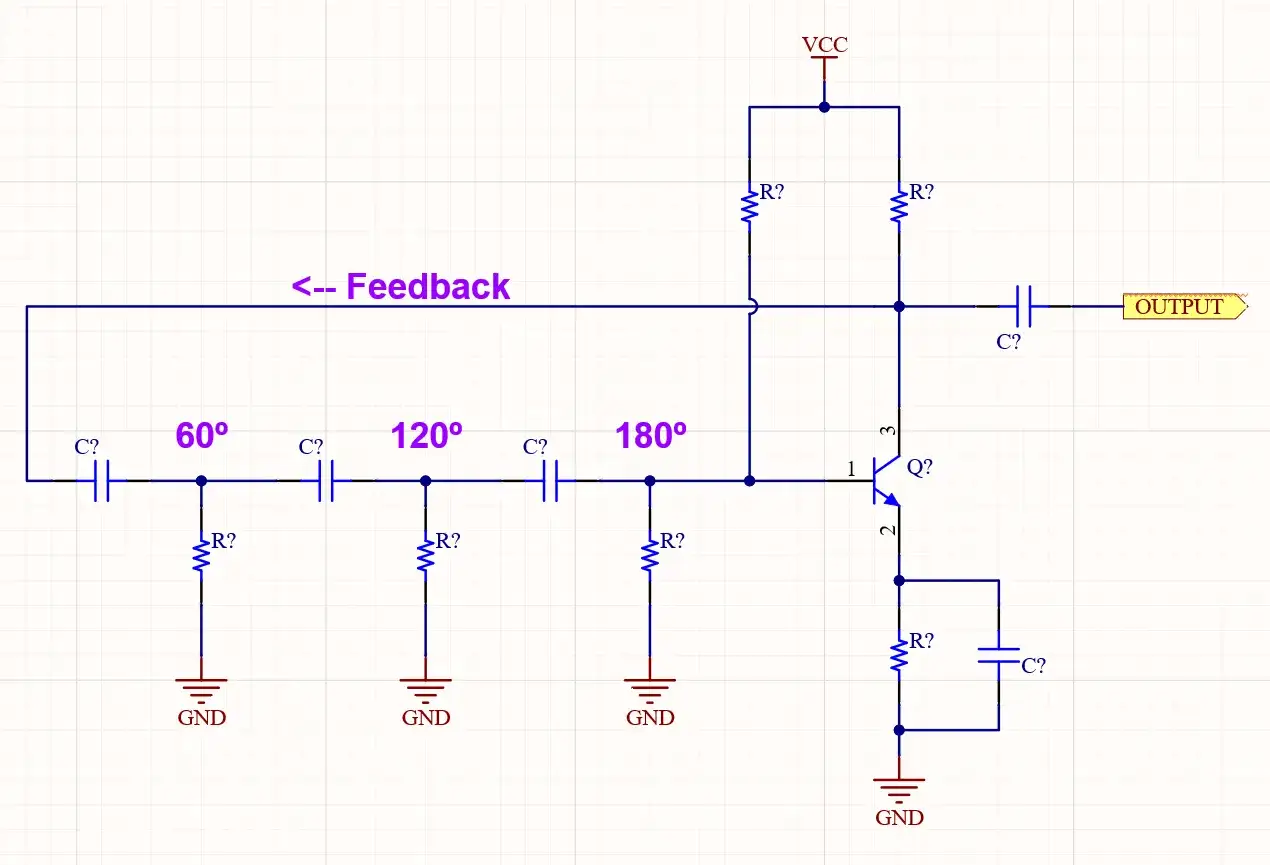

Gdy tłumaczę to bez zbędnej teorii, widzę prosty mechanizm: układ bierze energię z zasilania i zamienia ją w powtarzalny przebieg. Potrzebny jest do tego wzmacniacz, element rezonansowy albo sieć opóźniająca oraz sprzężenie zwrotne, które podaje część sygnału z wyjścia na wejście. Jeśli w pętli spełnione są warunki amplitudy i fazy, układ sam podtrzymuje drgania.
Na poziomie praktycznym ważne są trzy rzeczy. Po pierwsze, sygnał startuje od szumu własnego układu, więc nie trzeba go „wstrzykiwać” z zewnątrz. Po drugie, częstotliwość nie bierze się znikąd - wyznacza ją rezonator, filtr RC albo sieć elementów logicznych. Po trzecie, amplituda nie może rosnąć bez końca, dlatego w dobrych konstrukcjach pojawia się stabilizacja poziomu. To właśnie ona odróżnia układ, który działa przewidywalnie, od takiego, który po prostu „jakoś” drga.
W praktyce spotykam też warunek Barkhausena, czyli zasadę mówiącą w skrócie, że pętla musi zapewnić odpowiednie wzmocnienie i właściwe przesunięcie fazowe dla danej częstotliwości. Brzmi akademicko, ale w serwisie i projektowaniu sprowadza się do jednego: jeśli coś jest źle dobrane, układ nie wystartuje albo będzie pływał. I właśnie dlatego rodzaj zastosowanego źródła sygnału ma tak duże znaczenie.
Najpopularniejsze typy i kiedy który ma sens
W elektronice nie ma jednego uniwersalnego rozwiązania. Innego źródła sygnału potrzebuje prosty timer, innego układ radiowy, a jeszcze innego płyta główna komputera. Najłatwiej porównać to przez pryzmat zastosowania, stabilności i ceny.
| Typ | Co wyznacza częstotliwość | Mocne strony | Ograniczenia | Gdzie sprawdza się najlepiej |
|---|---|---|---|---|
| RC | Rezystor i kondensator | Prosta budowa, niski koszt, łatwe uruchomienie | Gorsza dokładność i większy dryft temperaturowy | Proste timery, generatory testowe, układy pomocnicze |
| LC | Obwód rezonansowy z cewką i kondensatorem | Dobre właściwości w wyższych częstotliwościach, możliwość strojenia | Większe wymiary, wrażliwość na temperaturę i pasożyty płytki | Radio, nadajniki, lokalne źródła RF |
| Kwarcowy | Rezonator z kryształem kwarcu | Bardzo dobra stabilność, niski dryft, sensowny koszt | Mniejsza elastyczność strojenia, wymaga poprawnego doboru obciążenia | Procesory, mikrokontrolery, RTC, interfejsy komunikacyjne |
| VCO | Napięcie sterujące | Łatwe przestrajanie, przydatne w pętlach PLL | Większy szum i zależność od jakości sterowania | Synthesizery częstotliwości, systemy radiowe, PLL |
| Ring | Łańcuch bramek lub inwerterów | Prosty do integracji w układach scalonych, tani w implementacji | Gorsza precyzja i zwykle większy jitter | Wewnętrzne zegary w układach cyfrowych, testy procesowe |
Jeśli mam wskazać jeden praktyczny wniosek, to jest on prosty: im ważniejsza stabilność, tym częściej wygrywa kwarc. Jeśli ważniejsze jest strojenie lub praca w torze RF, sensowniejsze bywają LC albo VCO. RC i układy pierścieniowe zostawiam tam, gdzie liczy się prostota, niski koszt albo integracja na chipie, a nie laboratoryjna precyzja.
Jak dobrać parametry do konkretnego projektu
Dobór nie zaczyna się od pytania „jaką częstotliwość da się uzyskać?”, tylko od pytania „jakie błędy mogę zaakceptować?”. To różnica, która w praktyce oszczędza mnóstwo czasu. W zegarze czasu rzeczywistego liczy się stabilność długoterminowa, w nadajniku szum fazowy, a w prostym układzie bateryjnym - pobór prądu i szybki start po wybudzeniu.
Najważniejsze kryteria, które biorę pod uwagę, są bardzo konkretne:
- Dokładność częstotliwości - zwykle opisywana w ppm, czyli częściach na milion. Błąd ±20 ppm przy 1 MHz oznacza odchyłkę około 20 Hz.
- Stabilność temperaturowa - istotna, gdy urządzenie pracuje zimą, w samochodzie albo w obudowie bez dobrego chłodzenia.
- Szum fazowy i jitter - kluczowe w transmisji danych, audio cyfrowym i RF, bo wpływają na czystość taktowania.
- Czas startu - ważny w urządzeniach, które często przechodzą w tryb uśpienia. Część układów potrzebuje tylko krótkiego rozruchu, inne kilku lub kilkunastu milisekund.
- Pojemność obciążenia - przy rezonatorach kwarcowych najczęściej spotyka się wartości rzędu 8-22 pF, ale zawsze trzeba patrzeć na kartę katalogową konkretnego elementu.
- Pobór mocy - w sprzęcie mobilnym i IoT ma większe znaczenie, niż wielu konstruktorów zakłada na początku.
Jeżeli projekt jest cyfrowy i ma pracować z interfejsami wymagającymi dokładnego taktowania, wolę bezpieczniejszy wariant z kwarcem lub gotowym układem zegarowym. Jeśli to prosty układ pomocniczy, czasem wystarczy tańsza i mniej precyzyjna opcja. Najgorsze są sytuacje pośrednie, gdy ktoś oszczędza na źródle sygnału, ale później próbuje ratować projekt firmwarem i filtrowaniem błędów czasowych.
Gdzie ten układ pracuje w komputerach i sprzęcie użytkowym
W komputerach źródła taktowania są rozrzucone po całym systemie. Jeden element może podtrzymywać zegar czasu rzeczywistego, inny zasilać magistralę, a jeszcze inny stanowić punkt odniesienia dla PLL, która mnoży częstotliwość do poziomu potrzebnego procesorowi albo kontrolerowi. W praktyce rzadko chodzi o jeden samotny komponent na płycie, częściej o cały tor zegarowy.
Najbardziej klasyczny przykład to układ 32,768 kHz dla RTC. Taki sygnał jest popularny, bo dobrze nadaje się do odmierzania czasu i zużywa mało energii. W komputerach i urządzeniach sieciowych spotyka się też referencje w zakresie kilkunastu lub kilkudziesięciu megaherców, które później są przetwarzane przez PLL. To właśnie dlatego procesor może pracować z częstotliwością znacznie wyższą niż element, z którego startuje cały zegar.
W sprzęcie użytkowym stabilność ma bezpośrednie przełożenie na funkcjonalność. Niestabilny tor zegarowy potrafi objawić się resetami, błędami inicjalizacji USB, problemami z komunikacją po I2C, a nawet losowymi zawieszeniami przy starcie. Jeśli urządzenie ma działać bezobsługowo przez lata, oszczędzanie na zegarze zwykle wraca później jako koszt serwisu.
Właśnie tu widać, że temat nie jest abstrakcyjny: w nowoczesnym komputerze precyzyjny sygnał taktujący wpływa na cały system, od rozruchu po stabilność transmisji. I dlatego dalej warto przyjrzeć się błędom, które psują nawet dobrze zapowiadający się projekt.
Najczęstsze błędy przy projektowaniu i uruchamianiu
Najwięcej problemów widzę nie w samej idei układu, tylko w detalach montażowych. Rezonator potrafi być dobry, a mimo to cały tor nie chce wystartować, bo płytka została poprowadzona zbyt agresywnie. W praktyce kilka pF pasożytniczej pojemności albo zbyt długa ścieżka potrafi zrobić różnicę, której nie widać na pierwszy rzut oka.
- Zły dobór kondensatorów obciążenia - częstotliwość ucieka, start jest niestabilny albo układ pracuje poza zakresem.
- Zbyt długie połączenia - rośnie podatność na zakłócenia i spada jakość sygnału.
- Brak strefy keepout - wysokie częstotliwości z sąsiednich linii wchodzą do toru zegara i pogarszają parametry.
- Ignorowanie zasilania - szum na linii zasilającej potrafi rozstroić nawet poprawnie policzony układ.
- Mieszanie różnych typów bez przeliczeń - zamiana rezonatora na inny model często wymaga korekty całego otoczenia.
Do diagnostyki podchodzę zawsze od objawów. Jeśli układ nie startuje, sprawdzam warunki pobudzenia i zasilanie. Jeśli startuje, ale pływa, patrzę na obciążenie i layout. Jeśli działa tylko w określonej temperaturze albo po dociśnięciu płytki, problem zwykle leży w mechanice, pojemnościach pasożytniczych albo złym prowadzeniu masy. To są nudne rzeczy, ale właśnie one najczęściej rozstrzygają o sukcesie.
Co zwykle wygrywa w praktyce przy wyborze źródła taktowania
Gdy projekt ma być prosty, tani i odporny na komplikacje, najczęściej wygrywa rozwiązanie, które daje wystarczającą stabilność bez nadmiaru elementów. Gdy liczy się precyzja, bierze się element kwarcowy i pilnuje layoutu. Gdy trzeba stroić częstotliwość, wchodzą do gry LC albo VCO. A gdy najważniejsze są koszt integracji i niewielka powierzchnia układu, sens ma generator wewnętrzny albo pierścieniowy.
Ja patrzę na to dość pragmatycznie: najpierw wymagania systemu, potem parametry sygnału, dopiero na końcu cena pojedynczego komponentu. W dobrze dobranym projekcie zegar nie zwraca na siebie uwagi. Po prostu robi swoją pracę - stabilnie, bez nadmiernego szumu i bez niespodzianek przy każdym starcie urządzenia.
