W elektronice ten mały element robi dwie rzeczy, które decydują o wszystkim: wzmacnia sygnał albo działa jak precyzyjny przełącznik. W praktyce od niego zależy, czy układ tylko „myśli”, czy też bezpiecznie steruje większym prądem, diodą LED, silnikiem albo sekcją zasilania procesora. Tranzystor jest tu kluczowy, bo łączy logikę sterowania z realną mocą, a to właśnie ten most najczęściej przesądza o sukcesie całego projektu.
W tym tekście pokazuję, jak rozumieć jego działanie, czym różnią się najważniejsze typy, gdzie spotyka się je w komputerach i na co patrzeć, gdy dobiera się element do własnego układu. Dorzucam też praktyczne pułapki, które najczęściej kosztują czas, temperaturę i niepotrzebne nerwy.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To element półprzewodnikowy, który steruje przepływem prądu, więc nadaje się zarówno do wzmacniania, jak i przełączania.
- Najczęściej spotkasz dwa podejścia: bipolarny BJT i polowy MOSFET, a każde z nich ma inne zalety i ograniczenia.
- W sprzęcie komputerowym najważniejsze są dziś układy MOSFET, bo świetnie nadają się do miniaturyzacji i pracy z bardzo dużą liczbą przełączeń.
- Przy doborze liczą się nie tylko napięcie i prąd, ale też moc strat, sposób sterowania oraz warunki chłodzenia.
- Wiele problemów wynika nie z samego elementu, tylko z błędnego podłączenia, braku diody przy obciążeniu indukcyjnym albo złego odczytania parametrów z noty katalogowej.
Co robi w układzie i dlaczego jest tak wszechobecny
Ja patrzę na ten element jak na zawór dla elektroniki. Jeden mały sygnał sterujący może otworzyć albo przydusić dużo większy przepływ prądu, a to daje trzy bardzo ważne możliwości: wzmacnianie, przełączanie i kontrolę pracy całego układu.
W prostych urządzeniach może to być tylko włączanie diody, sterowanie przekaźnikiem albo podbijanie słabego sygnału z czujnika. W komputerach skala jest większa, ale zasada pozostaje ta sama. W sekcji zasilania płyty głównej takie elementy pomagają dostarczyć procesorowi dokładnie takie napięcie, jakiego potrzebuje, a w samych układach scalonych tworzą logikę, pamięć i bloki sterujące.
To dlatego nie traktuję ich jak „dodatku” do elektroniki. Bez nich nie byłoby ani sprawnych zasilaczy impulsowych, ani nowoczesnych układów audio, ani współczesnych procesorów, które potrafią wykonywać miliardy operacji przy rozsądnym poborze mocy. Z tego powodu warto najpierw zobaczyć, co dzieje się wewnątrz krzemu.
Jak działa w środku, czyli prąd, pole i kanał przewodzenia
Najkrócej mówiąc, chodzi o sterowanie przepływem nośników ładunku w materiale półprzewodnikowym. Z zewnątrz widzisz trzy wyprowadzenia, ale w środku zachodzi precyzyjna gra między złączami, polem elektrycznym i warstwami krzemu o różnych właściwościach.

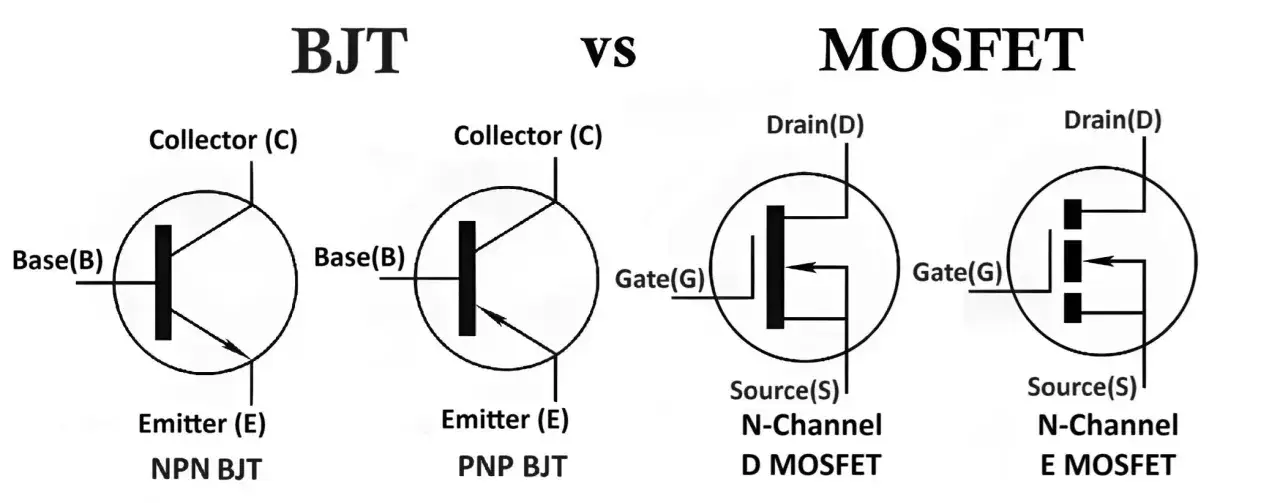

Tranzystor bipolarny
W BJT sygnał sterujący pojawia się na bazie, a mały prąd bazy pozwala kontrolować znacznie większy prąd kolektora. W praktyce złącze baza-emiter dla krzemu zaczyna przewodzić zwykle w okolicach 0,6-0,7 V, ale nie oznacza to jeszcze pełnego i idealnego działania we wszystkich warunkach. Przy pracy jako klucz liczy się także nasycenie, czyli stan, w którym element przewodzi mocno, ale nie zawsze najszybciej.
To rozwiązanie lubię w prostych, przewidywalnych układach analogowych i w niewielkich stopniach sterujących. Jeśli potrzebuję prostego wzmocnienia albo mam do obsługi niewielkie obciążenie, BJT nadal bywa bardzo wygodny. Gdy jednak zaczyna się większy prąd albo częste przełączanie, lepiej spojrzeć na inną rodzinę.
Mosfet

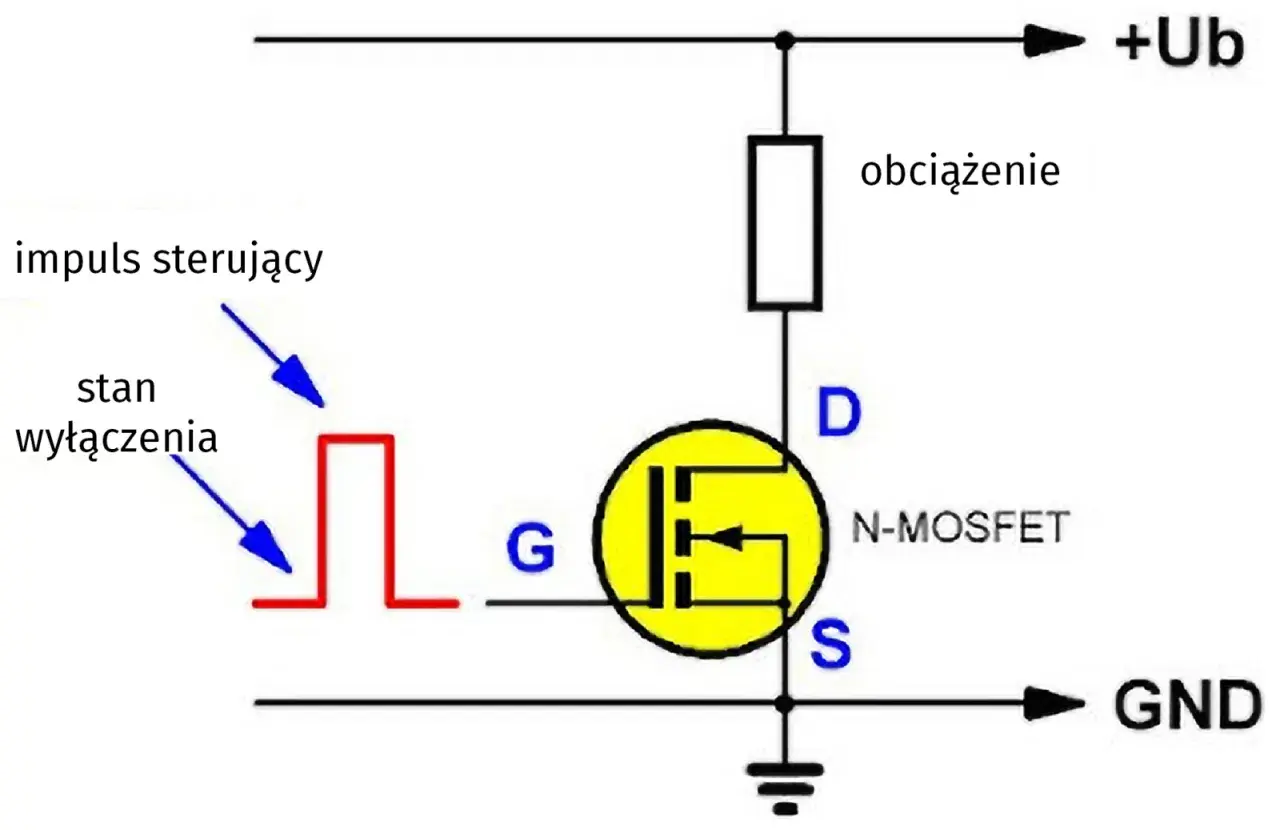

W MOSFET-cie sterowanie odbywa się napięciem podanym na bramkę, a nie prądem bazy. Bramkę od kanału oddziela warstwa izolacyjna, więc w stanie ustalonym pobór prądu sterującego jest bardzo mały, ale podczas przełączania liczy się już ładunek bramki. To właśnie dlatego nie każdy model dobrze współpracuje z mikrokontrolerem 3,3 V albo 5 V.
Tu pojawia się ważna pułapka: napięcie progowe, oznaczane jako Vgs(th), nie oznacza jeszcze pełnego otwarcia kanału. Ja zawsze sprawdzam, czy producent przewidział pracę przy takim napięciu sterującym, jakim realnie dysponuję. W praktyce do logiki 3,3 V i 5 V szukam modeli typu logic-level, a nie „czegokolwiek z odpowiednim symbolem w nazwie”.
I właśnie z tej różnicy wynikają praktyczne wybory, o których piszę niżej.
Który typ wybrać do konkretnego zadania
Gdy wybieram element do projektu, nie zaczynam od katalogu, tylko od pytania: czy to ma wzmacniać sygnał, czy ma przełączać obciążenie? Dopiero potem patrzę na napięcie, prąd, temperaturę i sposób sterowania. Poniższe zestawienie dobrze pokazuje, kiedy dana rodzina ma najwięcej sensu.
| Typ | Jak się nim steruje | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
BJT |
Prądem bazy, przy przewodzeniu złącza baza-emiter około 0,6-0,7 V | Tani, prosty, dobry do małych sygnałów i nieskomplikowanych stopni analogowych | Wymaga prądu sterującego i zwykle ma większe straty niż MOSFET przy mocniejszym przełączaniu | Małe wzmacniacze, proste klucze, układy, w których liczy się prostota |
MOSFET |
Napięciem bramki, przy czym liczy się także ładunek bramki | Bardzo małe straty przewodzenia, szybkie przełączanie, świetny do sterowania mocą | Trzeba dobrze dobrać wersję logic-level i nie mylić napięcia progowego z pełnym otwarciem | LED-y, silniki DC, zasilanie w komputerach, układy CMOS |
IGBT |
Napięciem bramki, zwykle z wyższym poziomem sterowania niż w logice mikrokontrolera | Duże napięcia i duże moce, dobre zachowanie w energetyce | Wolniejszy i zwykle mniej sensowny w małych, niskonapięciowych projektach | Falowniki, napędy, przekształtniki, układy dużej mocy |
Jeśli mam pracować z 12 V albo 24 V i sterować z mikrokontrolera, prawie zawsze najpierw rozważam MOSFET logic-level. Jeśli projekt dotyczy prostego wzmacniacza sygnału albo bardzo niewielkiego obciążenia, BJT nadal bywa najbardziej praktyczny. Ta różnica jest ważna również wtedy, gdy przenosimy temat z małych układów do komputerów.
Dlaczego to ważne w komputerach i procesorach
W procesorach nie chodzi wyłącznie o liczbę rdzeni czy taktowanie. O prawdziwej klasie układu decyduje też to, jak sprawnie miliardy mikroskopijnych przełączników mogą zmieniać stan bez zjadania energii i bez zamieniania całego chipu w grzałkę. Właśnie dlatego nowoczesne procesory są tak mocno związane z projektowaniem tranzystorów, geometrią struktur i zarządzaniem stratami.
W praktyce największe znaczenie mają trzy rzeczy: gęstość upakowania, pobór mocy i ciepło. W 2026 roku to wciąż one najczęściej ograniczają realną wydajność bardziej niż sama teoria o „większym GHz”. Dwa układy o podobnym zegarze mogą zachowywać się zupełnie inaczej, jeśli jeden lepiej utrzymuje napięcie, szybciej przełącza stany i mniej się nagrzewa.
W sprzęcie komputerowym ważne są też elementy poza samym CPU. Tranzystory mocy pracują w sekcjach zasilania płyty głównej, w kartach graficznych, w zasilaczach i w kontrolerach SSD. Gdy ta warstwa działa źle, stabilność całego zestawu siada, nawet jeśli sam procesor jest bardzo dobry. To prowadzi prosto do kwestii doboru elementu do konkretnego projektu.
Jak dobrać właściwy model do własnego projektu
W praktyce najpierw sprawdzam nie nazwę, tylko parametry graniczne. Dopiero potem szukam części, która je spełnia. Najczęściej wystarcza kilka minut z notą katalogową, a oszczędza to godzinę poprawiania błędów.
| Co sprawdzam | Po co to robię | Na co uważam |
|---|---|---|
Vceo / Vds
|
Żeby napięcie pracy miało zapas względem warunków w układzie | Nie zostawiam zerowego marginesu, bo skoki napięcia przy przełączaniu są normalne |
Ic / Id
|
Żeby element wytrzymał prąd obciążenia | Patrzę na wartość ciągłą, a nie tylko chwilowy szczyt |
Ptot i RthJA
|
Żeby ocenić, czy problemem nie będzie temperatura | Obudowa i miedź na PCB mają znaczenie równie duże jak sam symbol w katalogu |
hFE albo Rds(on)
|
Żeby wiedzieć, jakie będą realne straty i jak mocno trzeba sterować elementem | Nie zakładam, że każda sztuka zachowuje się identycznie w całym zakresie pracy |
Vgs(th) / Vbe
|
Żeby sprawdzić zgodność ze sterowaniem z GPIO, mikrokontrolera albo prostego drivera | Nie mylę początku przewodzenia z pełnym otwarciem kanału |
- Jeśli obciążenie ma charakter indukcyjny, dodaję diodę zabezpieczającą równolegle do cewki lub silnika.
- Jeśli steruję z 3,3 V, wybieram model przewidziany do takiego poziomu, a nie liczę na szczęście.
- Jeśli prąd jest większy niż kilkaset miliamperów, od razu myślę o stratcie mocy i chłodzeniu.
- Jeśli projekt ma pracować długo, zostawiam margines 20-30% na napięcie i prąd.
Dla prostego sterowania LED-ami, małym silnikiem DC albo fragmentem zasilania logika jest podobna: najpierw margines, potem wygoda montażu, na końcu cena. Nawet najlepszy dobór nie pomoże jednak wtedy, gdy w układzie pojawi się podstawowy błąd montażowy.
Błędy, które psują układ częściej niż sam element
Najczęściej nie psuje się sam półprzewodnik, tylko sposób, w jaki został użyty. Gdy układ nie działa albo grzeje się bez sensu, zaczynam od kilku powtarzalnych błędów. Wiele z nich widziałem tyle razy, że da się je rozpoznać niemal po samym objawie.
- Mylenie napięcia progowego z pełnym włączeniem, szczególnie przy MOSFET-ach sterowanych z 3,3 V.
- Brak diody przy cewce, przekaźniku lub silniku, co kończy się przepięciem przy wyłączaniu.
- Ignorowanie strat mocy, czyli założenie, że skoro prąd się zgadza, to temperatura też będzie bezpieczna.
- Złe sterowanie z mikrokontrolera, na przykład bez odpowiedniego rezystora bazowego albo bez drivera bramki tam, gdzie jest on potrzebny.
- Testowanie tylko „na pusto”, bez realnego obciążenia, przez co układ wydaje się poprawny tylko przez kilka sekund.
Przeczytaj również: Wymiana baterii w laptopie cena – ile naprawdę zapłacisz?
Jak wstępnie sprawdzam element miernikiem
W trybie testu diody można szybko ocenić, czy BJT nie ma zwarcia albo przerwy między złączami. Dla MOSFET-a sprawdzam przede wszystkim, czy między drenem i źródłem widać typowe zachowanie diody pasożytniczej oraz czy bramka nie wykazuje oczywistego przebicia. To nie daje pełnej odpowiedzi o pracy pod obciążeniem, ale bardzo pomaga odsiać ewidentnie uszkodzone sztuki.
Ważne jest jedno: pomiar w układzie potrafi mylić, bo inne elementy wpływają na wynik. Dlatego jeśli coś wygląda dziwnie, wolę odlutować jedną nogę niż zgadywać. Z takiego podejścia wynika jeszcze jedna rzecz, którą warto wyrobić sobie od początku.
Trzy nawyki, które oszczędzają najwięcej czasu przy pierwszym projekcie
Jeśli miałbym zostawić tylko trzy praktyczne zasady, byłyby bardzo proste. Nie są efektowne, ale właśnie one najczęściej decydują o tym, czy układ działa od razu, czy zamienia się w serię poprawek.
- Sprawdzam notę katalogową przed lutowaniem, a nie dopiero po awarii.
- Zostawiam zapas na napięcie, prąd i temperaturę, zamiast pracować na samej granicy.
- Dbam o czyste sterowanie i sensowne prowadzenie masy, bo nawet dobry element źle znosi brudny układ wokół niego.
Jeśli trzymasz się tych zasad, większość prostych projektów zaczyna działać od pierwszego uruchomienia, a nie po trzeciej poprawce. I właśnie na tym polega praktyczna wartość dobrze rozumianych półprzewodników: nie na pamiętaniu symboli, tylko na tym, że potrafisz przewidzieć ich zachowanie w realnym układzie.
