W elektronice dobrze dobrany interfejs decyduje o tym, czy układ będzie szybki, stabilny i prosty w serwisie, czy zamieni się w serię problemów z kompatybilnością. W tym tekście rozkładam na czynniki pierwsze sposób połączenia między urządzeniami: czym różni się od zwykłego złącza, jak działają najpopularniejsze rozwiązania i na co patrzeć, gdy wybiera się elementy do komputera, płytki lub modułu sterującego.
Najpierw sprawdź warstwę fizyczną, protokół i złącze
- Interfejs to nie tylko wtyczka, ale też zasady wymiany danych, poziomy napięć i timing.
- UART sprawdza się w prostym debugowaniu, I2C przy wielu wolniejszych układach, a SPI tam, gdzie liczy się szybkość.
- USB i PCIe są naturalnym wyborem w sprzęcie komputerowym, a CAN wygrywa tam, gdzie środowisko jest zakłócone.
- Najczęstsze błędy to mylenie gniazda z protokołem, złe poziomy logiczne i brak rezystorów lub terminacji.
- Przed zakupem sprawdź dokumentację, liczbę linii, odległość połączenia i wsparcie programowe.
Co naprawdę oznacza taki sposób połączenia między układami
W praktyce rozróżniam trzy rzeczy. Warstwa fizyczna to przewody, piny, poziomy napięć i sposób, w jaki sygnał w ogóle przechodzi z punktu A do punktu B. Protokół określa reguły rozmowy: kto zaczyna transmisję, jak adresuje się urządzenia i jak sprawdza błędy. Topologia mówi z kolei o układzie połączeń, czyli czy mamy relację punkt-punkt, magistralę wspólną, czy sieć wielu odbiorników.
To dlatego samo gniazdo niczego nie gwarantuje. USB-C, M.2 czy pozornie identyczny header na płytce mogą przenosić różne standardy, a bez dokumentacji łatwo pomylić nośnik sygnału z jego znaczeniem. Gdy oceniam projekt, najpierw pytam nie o nazwę portu, tylko o to, jakie sygnały naprawdę mają się tam pojawić. Dopiero po takim rozdzieleniu pojęć sensownie porównuje się konkretne rozwiązania.
Najczęściej spotykane interfejsy i do czego służą
Najważniejsze różnice między popularnymi standardami widać szybko, jeśli zestawi się je obok siebie. Ja zwykle patrzę nie tylko na szybkość, ale też na liczbę przewodów, odporność na zakłócenia i to, ile urządzeń da się podłączyć do jednej magistrali.
| Rozwiązanie | Jak działa | Co daje | Kiedy ma sens |
|---|---|---|---|
| UART | Asynchroniczna komunikacja, zwykle 2 przewody, bez wspólnego zegara | Prostota, szybkie uruchomienie, łatwy debug | Logi serwisowe, konwertery USB-UART, proste moduły |
| I2C | Synchroniczna magistrala, 2 linie sygnałowe plus masa, adresowanie 7-bitowe do 127 urządzeń | Mało pinów i możliwość podłączenia wielu układów na jednej linii | Czujniki, EEPROM, kontrolery peryferiów, małe systemy embedded |
| SPI | Synchroniczna transmisja, zwykle 3 lub 4 przewody, pełny dupleks | Duża szybkość i przewidywalny timing | Pamięci, przetworniki ADC/DAC, wyświetlacze, szybkie moduły |
| USB | Uniwersalne połączenie danych i zasilania, zależne od implementacji hosta i urządzenia | Szerokie wsparcie, wygoda i łatwe podłączanie akcesoriów | Peryferia komputerowe, programatory, moduły zasilane z portu |
| CAN | Sygnalizacja różnicowa, klasycznie do 1 Mb/s, wersja FD szybsza | Wysoka odporność na zakłócenia i praca na dłuższych przewodach | Motoryzacja, automatyka przemysłowa, układy w trudnym środowisku |
| PCIe | Połączenie point-to-point, dostępne w wariantach x1, x4, x8 i x16 | Bardzo wysoka przepustowość i niskie opóźnienia | SSD NVMe, karty rozszerzeń, GPU, szybkie kontrolery |
W praktyce z tej tabeli korzystam jak z szybkiej ściągi. Jeśli połączenie ma działać blisko siebie na płytce, często wygrywa SPI. Jeśli trzeba oszczędzać piny i podłączyć kilka układów, lepiej wypada I2C. Gdy w grę wchodzi komputer albo kabel zasilający urządzenie, naturalnym kierunkiem stają się USB lub PCIe. Sama nazwa standardu nie wystarcza jednak do wyboru, bo to, co działa na krótkiej ścieżce, nie zawsze sprawdzi się na przewodzie albo w zakłóconym środowisku.
Jak dobrać właściwy wariant do projektu
Gdy dobieram połączenie do projektu, ustawiam kolejność decyzji bardzo praktycznie: najpierw odległość i zakłócenia, potem liczba linii, następnie liczba urządzeń, a dopiero na końcu maksymalna przepustowość. To chroni przed wyborem rozwiązania, które wygląda dobrze na papierze, ale rozjeżdża się po pierwszym uruchomieniu.
| Sytuacja | Najczęściej wybieram | Dlaczego |
|---|---|---|

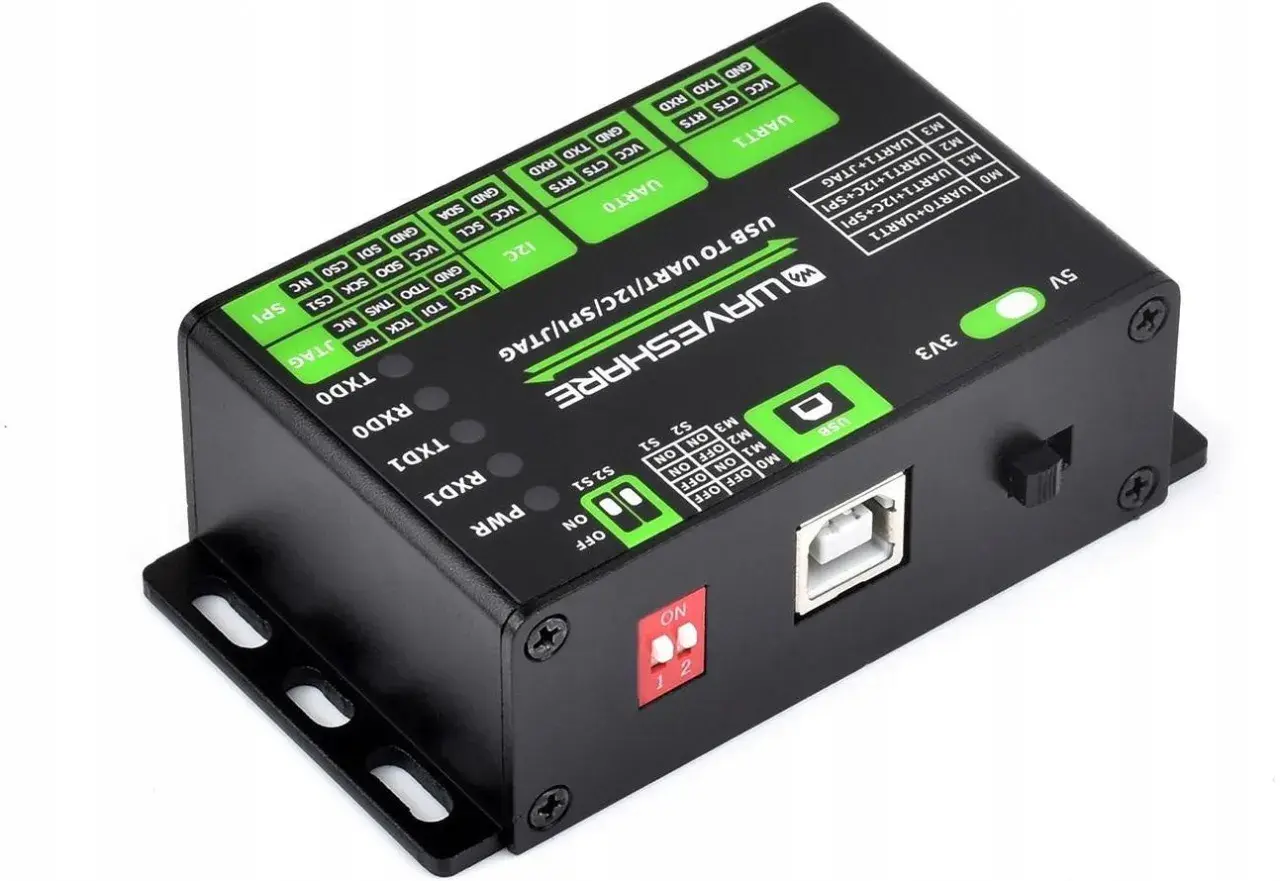

| Prosty debug, logi, konsola serwisowa | UART | Wymaga mało linii i łatwo go podpiąć do konwertera USB-UART |
| Wiele wolniejszych czujników na jednej płytce | I2C | Jedna magistrala obsługuje kilka adresów, więc oszczędza piny |
| Szybka komunikacja z pamięcią, wyświetlaczem albo przetwornikiem | SPI | Krótka droga sygnału i pełny dupleks dają dobrą wydajność |
| Urządzenie komputerowe lub akcesorium z zasilaniem | USB | Łączy dane i zasilanie, a przy tym ma ogromne wsparcie sprzętowe |
| Układ w zakłóconym środowisku, dłuższy przewód | CAN | Sygnalizacja różnicowa i arbitraż zwiększają odporność |
| SSD NVMe, karta rozszerzeń, GPU | PCIe | Najwyższa przepustowość i komunikacja point-to-point |
W dobrze napisanej dokumentacji widać to od razu, ale w praktyce wiele osób patrzy najpierw na nazwę gniazda. Ja robię odwrotnie: najpierw sprawdzam warunki pracy, a dopiero potem szukam standardu, który pasuje do ograniczeń. Właśnie to prowadzi do najmniej kosztownych decyzji i pozwala uniknąć większości problemów jeszcze przed montażem.
Typowe błędy, które psują komunikację
Najwięcej problemów nie bierze się z samego standardu, tylko z niedopatrzeń przy integracji. Lista poniżej to rzeczy, które widzę najczęściej przy prototypach i na gotowych płytkach:
- Mylenie złącza z protokołem - USB-C, M.2 czy podobny port opisują głównie mechanikę i wyprowadzenie pinów, a nie zawsze konkretny typ transmisji.
- Ignorowanie poziomów logicznych - układ 3,3 V nie zawsze zniesie sygnały 5 V, więc czasem potrzebny jest konwerter poziomów.
- Złe założenia o trybie pracy - SPI wymaga zgodności ustawień zegara i fazy próbkowania, a UART musi mieć zgodną prędkość po obu stronach.
- Brak rezystorów podciągających w I2C - bez nich magistrala często nie pracuje stabilnie, bo linie nie wracają poprawnie do stanu wysokiego.
- Za długie przewody lub brak terminacji - przy szybszych i różnicowych połączeniach rosną odbicia, szumy i błędy ramek.
- Zakładanie, że sterownik załatwi wszystko - jeśli dokumentacja nie opisuje wsparcia w systemie, sam układ nie wystarczy.
Do tego dorzuciłbym jeszcze jeden, bardzo częsty błąd: kupowanie płytki tylko dlatego, że ma „to samo” gniazdo co inny model. W praktyce dwa identycznie wyglądające porty mogą działać zupełnie inaczej. Gdy to się zrozumie, łatwiej przejść do tego, jak temat wpływa na komputery i płytki rozwojowe.
Gdzie ten temat najbardziej boli w komputerach i płytkach rozwojowych
Na płytach głównych i w komputerach ten sam problem wraca w większej skali. To, że płyta ma M.2, nie znaczy jeszcze, że slot pracuje po PCIe x4; czasem działa jako SATA, a czasem jego wydajność ogranicza współdzielenie linii z innym złączem. Dokładnie tak samo USB-C nie mówi jeszcze, czy port obsługuje tylko dane, czy także ładowanie, obraz i tryby alternatywne.
Przy wyborze platformy patrzę więc na trzy rzeczy: liczbę linii PCIe, realne wsparcie kontrolerów na płycie oraz to, jakie porty i nagłówki producent faktycznie wyprowadził. W praktyce właśnie tu wychodzą różnice między podobnymi modelami procesorów i płyt głównych. Dwa zestawy mogą mieć zbliżoną cenę, ale zupełnie inne możliwości pod SSD, kartę sieciową czy szybką kartę rozszerzeń.
- PCIe - najważniejsze dla SSD NVMe, GPU i kart rozszerzeń.
- USB - ważne dla peryferiów, programowania i zasilania urządzeń.
- UART, I2C i SPI - kluczowe w diagnostyce, automatyce i prototypowaniu.
W świecie płytek rozwojowych działa to samo. UART przydaje się do logów, I2C do czujników, a SPI do elementów, które trzeba odpytywać szybko i często. Dlatego przed zakupem nie zatrzymuję się na samej nazwie gniazda, tylko sprawdzam, co dokładnie producent wyprowadził na pinach i jak to zostało opisane w dokumentacji.
Co sprawdzam przed zakupem układu albo modułu z konkretnym połączeniem
Zanim zamówię układ, moduł albo płytkę, przechodzę przez prostą checklistę. Ona nie jest efektowna, ale oszczędza najwięcej czasu i najczęściej wyłapuje problemy, które później trudno diagnozować:
- Poziomy napięć - sprawdzam, czy obie strony pracują w tym samym zakresie logicznym albo czy potrzebny jest konwerter.
- Tryb transmisji - upewniam się, czy połączenie jest synchroniczne, asynchroniczne, full duplex czy half duplex.
- Liczba urządzeń i topologia - liczy się to, czy magistrala ma obsłużyć jeden układ, czy kilka adresowalnych elementów.
- Długość trasy sygnału - przy krótkich ścieżkach na PCB wybór jest szerszy, ale przy kablach rośnie znaczenie odporności na zakłócenia.
- Rezystory i terminacja - I2C wymaga podciągania, a szybsze i różnicowe połączenia często potrzebują poprawnego zakończenia linii.
- Wsparcie programowe - dokumentacja, sterowniki i biblioteki bywają ważniejsze niż sama deklarowana szybkość.
Jeśli te punkty się zgadzają, połączenie zwykle działa przewidywalnie, a problemy szuka się już w samym projekcie, nie w doborze standardu. To właśnie taka kolejność oszczędza najwięcej czasu: najpierw elektryka, potem protokół, na końcu dopiero złącze.
