Interfejs uart to jeden z najprostszych sposobów wymiany danych między układami, ale właśnie przez prostotę bywa źródłem drobnych, kosztownych błędów. W tym artykule pokazuję, jak działa asynchroniczna komunikacja szeregowa, co oznacza 8N1, kiedy potrzebny jest konwerter poziomów i jak odróżnić ją od I2C oraz SPI. Dorzucam też praktyczne wskazówki, które pomagają uruchomić połączenie z mikrokontrolerem, modułem lub konwerterem USB-serial bez zgadywania.
Najważniejsze informacje o komunikacji UART
- To asynchroniczny interfejs szeregowy, więc nie potrzebuje wspólnego zegara.
- Najczęściej wystarczą linie TX, RX i wspólna masa, ale trzeba pilnować poziomów napięć.
- Po obu stronach muszą zgadzać się baud rate, liczba bitów danych, parzystość i liczba bitów stopu.
- W praktyce bardzo często spotkasz konfigurację 8N1, zwłaszcza w terminalach i konsolach debug.
- W porównaniu z I2C i SPI jest prostszy w uruchomieniu, ale mniej wygodny jako wspólna magistrala wielu urządzeń.
Co naprawdę oznacza interfejs UART
Ja traktuję ten interfejs jako prosty kanał rozmowy między dwoma urządzeniami: jedno wysyła dane, drugie je odbiera, a wszystko dzieje się bez dodatkowego zegara. W praktyce oznacza to zwykle dwie linie sygnałowe i wspólną masę, czyli minimalny zestaw połączeń, który świetnie sprawdza się w debugowaniu, konsolach szeregowych i prostych modułach peryferyjnych.
To rozwiązanie jest asynchroniczne, więc obie strony muszą wcześniej umówić się na te same parametry transmisji. Sama linia jest zwykle opisana jako NRZ, czyli poziom sygnału nie wraca do neutralnego stanu między bitami, a ramka zaczyna się bitem startu i kończy bitami stopu. Dzięki temu odbiornik wie, kiedy zacząć próbkowanie, mimo że nie ma osobnego sygnału zegarowego.
Warto też pamiętać, że jest to komunikacja najczęściej punkt-punkt, a nie klasyczna wspólna magistrala z adresowaniem urządzeń. To duża zaleta, gdy chcesz po prostu połączyć mikrokontroler z modułem GPS, konwerterem USB-serial albo konsolą serwisową w urządzeniu. Żeby dobrze wykorzystać tę prostotę, trzeba jednak rozumieć, jak wygląda sama ramka danych i co dokładnie trzeba ustawić po obu stronach.
Jak wygląda ramka i ustawienia transmisji
Najwięcej problemów przy uruchamianiu bierze się nie z samego okablowania, tylko z niedopasowanych parametrów. Ja zawsze zaczynam od sprawdzenia pięciu rzeczy: prędkości transmisji, liczby bitów danych, parzystości, liczby bitów stopu i ewentualnej kontroli przepływu. Jeśli te elementy się rozjadą, odbiornik nie będzie w stanie poprawnie złożyć bajtów, nawet jeśli przewody są podłączone idealnie.
| Parametr | Co oznacza | Typowe wartości |
|---|---|---|
| Baud rate | Liczba bitów wysyłanych na sekundę | 9600, 115200 i inne wartości zależne od układu |
| Bits data | Ile bitów niesie właściwą informację | 7, 8, rzadziej 9 |
| Parity | Prosty mechanizm wykrywania części błędów | Brak, even, odd |
| Stop bits | Zakończenie ramki i powrót linii do stanu spoczynkowego | 1, czasem 2 |
| Format skrócony | Szybki zapis ustawień portu | 8N1, 7E1, 8O2 |
Najpopularniejszy zapis, czyli 8N1, oznacza 8 bitów danych, brak parzystości i 1 bit stopu. To właśnie ten format spotkasz najczęściej w terminalach, bootloaderach i prostych konsolach diagnostycznych. Ramka zaczyna się bitem startu w stanie niskim, potem lecą bity danych, zwykle od najmniej znaczącego, a na końcu pojawia się bit stopu w stanie wysokim.
Parzystość pomaga wychwycić część przekłamań, ale nie naprawia błędów transmisji. Im wyższy baud rate, tym bardziej liczy się jakość sygnału i zgodność ustawień zegara po obu stronach. W praktyce do stabilnej komunikacji muszą się zgadzać nie tylko baud rate, ale też liczba bitów danych, parzystość i liczba bitów stopu. Kiedy to jest już jasne, można przejść od teorii do fizycznego połączenia przewodów.

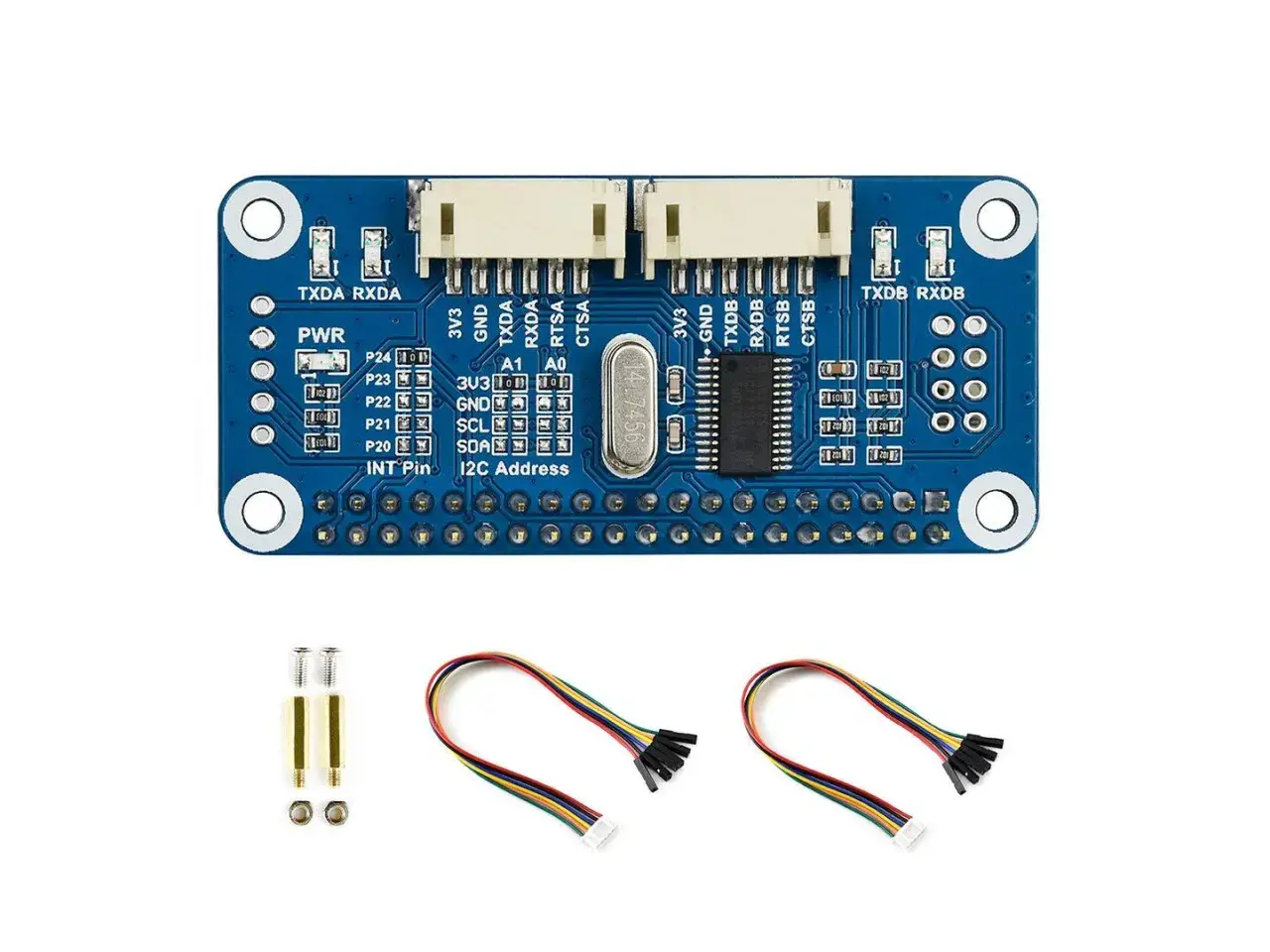

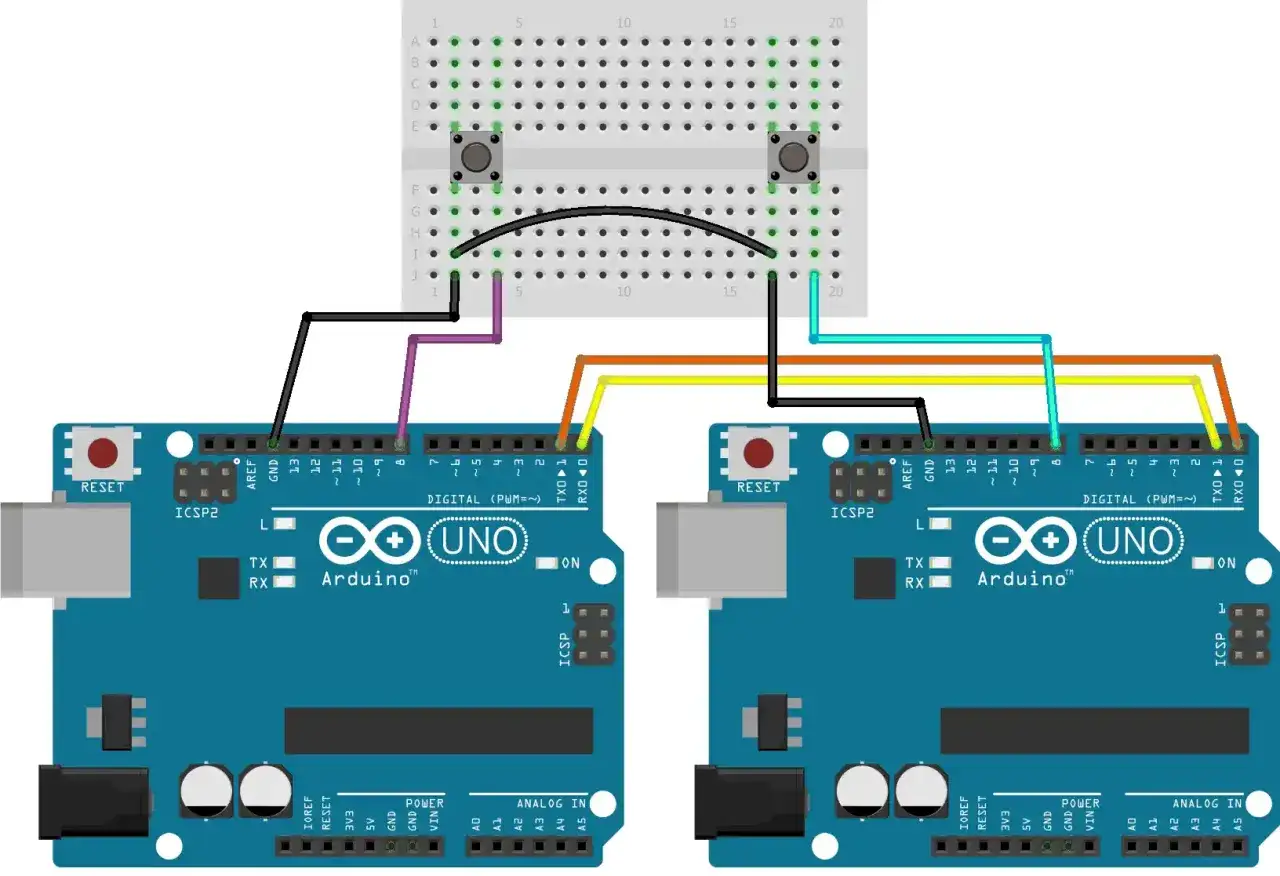

Jak podłączyć połączenie szeregowe bez pomyłek
W praktyce najpierw sprawdzam, czy mam do czynienia z logiką TTL/CMOS, czy z prawdziwym RS-232, bo to nie jest to samo. W typowym układzie mikrokontrolerowym sygnały mają poziomy 3,3 V albo 5 V, natomiast RS-232 pracuje na dużo wyższych, odwróconych poziomach napięć. Bez odpowiedniego konwertera nie wolno tego łączyć wprost.
- TX jednego urządzenia łączę z RX drugiego, a nie z linią o tej samej nazwie.
- GND musi być wspólna, bo bez odniesienia napięć odbiornik nie wie, co widzi.
- Jeśli używam adaptera USB-serial, sprawdzam, czy daje poziomy 3,3 V czy 5 V.
- Przy RS-232 stosuję transceiver, a nie bezpośredni przewód do mikrokontrolera.
- Na start wybieram raczej prostą konfigurację terminala, np. 8N1 i umiarkowany baud rate.
Kiedy potrzebny jest konwerter poziomów
Konwerter jest konieczny zawsze wtedy, gdy dwa urządzenia nie mówią tym samym „językiem elektrycznym”. Najczęstszy przykład to połączenie mikrokontrolera z portem RS-232 w starszym sprzęcie albo z adapterem, który nie ma zgodnych poziomów logicznych. To ważne, bo nawet jeśli ramka danych jest poprawna, złe napięcie potrafi całkowicie zablokować komunikację albo uszkodzić wejście.
Od czego zacząć test połączenia
Ja zwykle zaczynam od najprostszej pętli testowej: wysyłam jeden znak, odbieram go z powrotem i dopiero potem przechodzę do większych pakietów. Jeśli to działa, stopniowo podnoszę baud rate i sprawdzam, czy linie nie są zamienione. Taki test pozwala szybko odróżnić problem sprzętowy od błędu w konfiguracji terminala lub firmware.
Gdy warstwa elektryczna jest już pod kontrolą, łatwiej ocenić, czy to rzeczywiście najlepszy interfejs do danego projektu, czy lepiej sięgnąć po I2C albo SPI.
Kiedy UART wygrywa z I2C i SPI
Nie wybieram tego interfejsu dlatego, że jest najszybszy, tylko dlatego, że bywa najprostszy i najbardziej przewidywalny. Jeśli projekt ma mieć prostą konsolę diagnostyczną, komunikację z modułem GPS, bootloader albo łączność z konwerterem USB-serial, UART jest bardzo sensownym wyborem. Jeśli jednak mam kilka urządzeń na jednej płytce i zależy mi na adresowaniu albo wyższej przepustowości, porównuję go z I2C i SPI.
| Cecha | UART | I2C | SPI |
|---|---|---|---|
| Liczba linii | Zwykle 2 sygnały + GND | 2 linie współdzielone | 4 lub więcej, zależnie od liczby układów |
| Zegar | Nie | Tak | Tak |
| Topologia | Najczęściej połączenie punkt-punkt | Wspólna magistrala z adresowaniem | Master i osobne linie wyboru układów |
| Prędkość | W praktyce umiarkowana | Średnia | Najwyższa z tej trójki |
| Najmocniejsza strona | Prosty start i łatwy debug | Oszczędność pinów | Duża wydajność i szybka wymiana danych |
| Typowe zastosowanie | Konsola, moduły, diagnostyka | Czujniki, EEPROM, układy pomocnicze | Pamięci flash, wyświetlacze, szybkie peryferia |
W skrócie: UART wygrywa prostotą, I2C oszczędza piny, a SPI daje największą szybkość. Ja często widzę, że początkujący chcą użyć jednego interfejsu do wszystkiego, a to zwykle prowadzi do niepotrzebnego komplikowania projektu. Kiedy porównanie jest już jasne, zostaje jeszcze druga połowa sukcesu: wyeliminowanie klasycznych błędów uruchomieniowych.
Najczęstsze problemy przy uruchamianiu
W praktyce większość problemów nie wygląda spektakularnie. Zamiast całkowitego braku komunikacji pojawiają się przypadkowe znaki, powtarzane bajty, cisza w terminalu albo błędy ramek. Ja zawsze szukam przyczyny metodycznie, zaczynając od warstwy fizycznej, a dopiero potem przechodzę do konfiguracji programu.
Zamienione linie TX i RX
To klasyk. Jeśli nadajnik jest podłączony do nadajnika, a odbiornik do odbiornika, nic nie zadziała. Naprawa jest banalna, ale właśnie dlatego łatwo ją przeoczyć. Zawsze sprawdzam, czy sygnał idzie krzyżowo: TX do RX i RX do TX.
Brak wspólnej masy
Bez wspólnego odniesienia napięcia urządzenia „nie widzą” tych samych stanów logicznych. Efekt bywa mylący, bo układ wygląda na poprawnie podłączony, a mimo to nic nie odbiera. Jeśli połączenie jest niestabilne lub działa tylko przypadkowo, masa jest jednym z pierwszych miejsc do sprawdzenia.
Niezgodne ustawienia portu
Baud rate, liczba bitów danych, parzystość i stop bits muszą być identyczne po obu stronach. Nawet drobna różnica potrafi dać śmieci w terminalu. Ja zwykle zaczynam od popularnego ustawienia 8N1 i dopiero później zmieniam je, jeśli urządzenie wymaga czegoś innego.
Przeczytaj również: Technicolor CGA2121 - co potrafi i jak go ustawić?
Złe napięcia i za długi przewód
To problem, który często wychodzi dopiero na końcu. Jeśli urządzenie pracuje z 3,3 V, a drugie z 5 V albo z RS-232, bez odpowiedniego konwertera komunikacja będzie zawodna albo wręcz niebezpieczna dla sprzętu. Przy dłuższych przewodach dochodzą jeszcze zakłócenia, więc wtedy obniżam prędkość transmisji i ograniczam długość połączenia. Gdy potrzebuję naprawdę długiego kabla, zwykle nie upieram się przy UART, tylko rozważam inne rozwiązanie fizyczne.
Jeśli chcesz, żeby ten interfejs pracował stabilnie, najlepiej od razu przyjąć kilka prostych zasad projektowych i nie liczyć na przypadek.
Co sprawia, że połączenie działa stabilnie
Ja przyjmuję prostą zasadę: im mniej elementów trzeba zgadywać, tym mniej czasu tracę później na debug. Dobrze uruchomiony interfejs szeregowy to nie magia, tylko konsekwentne sprawdzenie kilku rzeczy przed pierwszą transmisją.
- Najpierw potwierdzam, że oba urządzenia używają tych samych parametrów ramki.
- Sprawdzam, czy TX i RX nie są zamienione i czy masa jest wspólna.
- Weryfikuję poziomy napięć, zwłaszcza gdy w grę wchodzi RS-232 albo mieszanka 3,3 V i 5 V.
- Przy niestabilnym połączeniu obniżam baud rate, zamiast od razu zakładać uszkodzenie układu.
- Jeśli urządzenie wysyła dużo danych, rozważam RTS/CTS albo prostszy, wolniejszy protokół.
W projektach serwisowych, w bootloaderach i w prostych modułach ten interfejs nadal jest bardzo praktyczny, bo daje szybki podgląd tego, co dzieje się w urządzeniu, bez ciężkiej konfiguracji. Jeśli jednak potrzebujesz wielu urządzeń na jednej magistrali, wysokiej przepustowości albo długich odcinków przewodu, lepiej już na starcie rozważyć I2C, SPI albo rozwiązanie różnicowe. To właśnie takie dopasowanie narzędzia do zadania robi największą różnicę w elektronice.
