Zabezpieczenie przedlicznikowe to element instalacji, który często budzi nieporozumienia, bo na pierwszy rzut oka wygląda jak zwykły bezpiecznik, a w praktyce odpowiada za dużo bardziej wrażliwy fragment układu. W tym artykule wyjaśniam, co dokładnie robi, gdzie go szukać, jakie są jego najczęstsze odmiany i kiedy trzeba włączyć elektryka albo operatora sieci. Dorzucam też praktyczne wskazówki dla osób, które modernizują mieszkanie, dom, biuro albo bardziej wymagające stanowisko komputerowe.
Najważniejsze informacje w skrócie
- To element ochronny po stronie sieci, umieszczony przed licznikiem i zwykle zaplombowany.
- Chroni przyłącze oraz układ pomiarowy, a nie wszystkie obwody w mieszkaniu.
- Najczęściej spotyka się wkładki topikowe, wyłączniki nadprądowe selektywne i rozłączniki bezpiecznikowe.
- Dobór prądu zależy od mocy przyłączeniowej, przekroju przewodów i charakteru odbiorników.
- Typowe wartości w lokalach i domach to zwykle 16 A, 25 A, 32 A, 40 A i 63 A.
- Przy zmianach w instalacji nie wolno traktować tego elementu jak domowego wyłącznika do samodzielnego eksperymentowania.
Czym jest i co faktycznie chroni
Najprościej ujmując, to nadprądowy element po stronie sieci, który ma chronić przewód zasilający, układ pomiarowy i fragment instalacji poprzedzający licznik. W dokumentach Enei Operator jest opisany jako zabezpieczenie nadprądowe zainstalowane najbliżej układu pomiarowego od strony sieci i zaplombowane przez OSD, czyli operatora systemu dystrybucyjnego. Taka definicja dobrze pokazuje granicę odpowiedzialności: po tej stronie nie działa się tak swobodnie jak w mieszkaniu.
W praktyce chodzi o reakcję na dwa podstawowe problemy. Pierwszy to przeciążenie, czyli zbyt duży pobór prądu przez dłuższy czas. Drugi to zwarcie, czyli awaryjne połączenie obwodu o bardzo małej rezystancji, które potrafi wywołać skok prądu w ułamku sekundy. To właśnie dlatego ten element nie jest zwykłym „korkiem”, tylko częścią ochrony całego przyłącza.
Z mojego punktu widzenia najważniejsze jest jedno: ten aparat nie chroni wszystkiego „po drodze”, tylko konkretny odcinek instalacji po stronie sieci. Jeśli więc coś wybija w mieszkaniu, nie zawsze winny jest element przed licznikiem. Często problem leży dużo dalej, już po stronie odbiorcy. To dobry punkt wyjścia do tego, żeby zobaczyć, gdzie dokładnie taki aparat się montuje.
Gdzie jest montowane i jak je rozpoznać

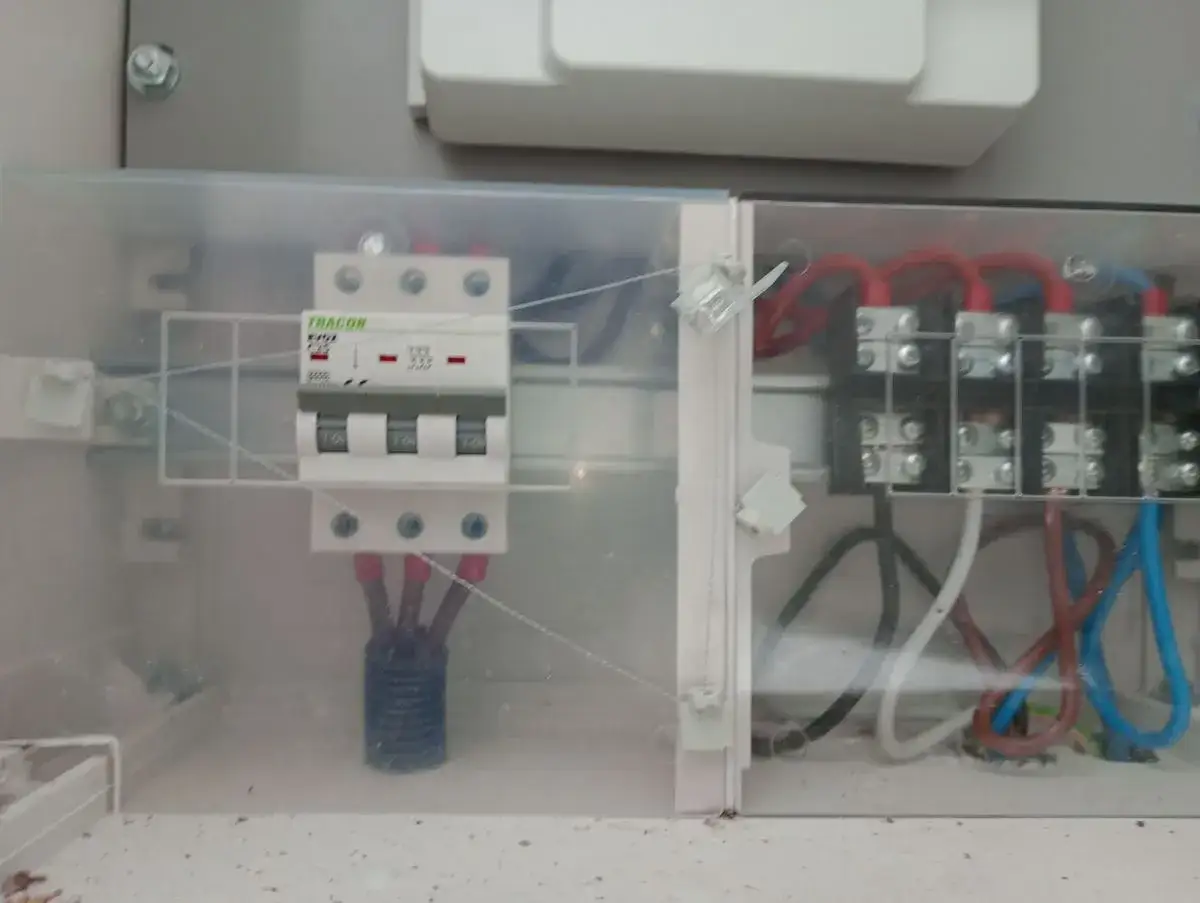

W praktyce szukasz go w szafce licznikowej, złączu lub rozdzielnicy pomiarowej. W domach jednorodzinnych bywa umieszczone w skrzynce na granicy posesji albo na elewacji, a w budynkach wielorodzinnych najczęściej w części wspólnej, na klatce schodowej lub w wydzielonej szafie technicznej. O tym, że to właśnie ten element, zwykle świadczy jego położenie bezpośrednio przed licznikiem i obecność plomb.
| Cecha | Przed licznikiem | Za licznikiem |
|---|---|---|
| Własność | Zwykle operator sieci | Zwykle właściciel mieszkania lub domu |
| Dostęp | Ograniczony, często plombowany | Zazwyczaj dostępny dla użytkownika |
| Zakres ochrony | Przyłącze i układ pomiarowy | Obwody gniazd, oświetlenia i urządzeń |
| Skutek zadziałania | Odcięcie zasilania przed licznikiem | Wyłączenie konkretnego obwodu |
Jak przypomina TAURON Dystrybucja, na czas wyjazdu wyłącza się zabezpieczenia zalicznikowe, a nie te przed licznikiem, bo właśnie one odcinają również licznik energii. To bardzo praktyczna różnica, bo wiele „awarii” wynika po prostu z użycia niewłaściwego wyłącznika. Skoro miejsce już mamy ustalone, czas zobaczyć, z jakimi odmianami tego elementu można się spotkać.
Jakie są rodzaje i czym się różnią
Nie ma jednego uniwersalnego rozwiązania dla wszystkich obiektów. W zależności od mocy, typu przyłącza i standardu operatora spotkasz różne konstrukcje, a każda z nich ma swoje plusy i ograniczenia. Z technicznego punktu widzenia najważniejsze jest to, czy zabezpieczenie ma działać jednorazowo i być wymieniane, czy można je ponownie załączyć po zadziałaniu.
| Rodzaj | Co daje | Ograniczenie | Gdzie spotykany najczęściej |
|---|---|---|---|
| Wkładka topikowa | Prosta konstrukcja, dobra odporność na duże prądy zwarciowe | Po zadziałaniu trzeba wymienić wkładkę | Starsze instalacje, złącza, szafki pomiarowe |
| Wyłącznik nadprądowy selektywny | Można go ponownie załączyć, wygodny w obsłudze | Wymaga poprawnego doboru charakterystyki | Nowocześniejsze układy pomiarowe i obiekty o większej mocy |
| Rozłącznik bezpiecznikowy | Przejrzysta obsługa i wymienne wkładki | Zajmuje więcej miejsca w obudowie | Złącza i szafki, gdzie liczy się prosty serwis |
W większych obiektach pojawia się jeszcze jedna ważna zasada: selektywność, czyli takie zestrojenie zabezpieczeń, aby przy awarii zadziałał tylko najbliższy uszkodzeniu aparat, a nie cały budynek. To właśnie ona decyduje, czy problem zatrzyma tylko jedno mieszkanie, czy odetnie zasilanie większej części instalacji. Z tego punktu łatwo przejść do kolejnej sprawy, czyli doboru prądu znamionowego.
Jak dobrać prąd znamionowy do mocy i urządzeń
Dobór nie powinien zaczynać się od pytania „ile amperów da się jeszcze włożyć”, tylko od realnej mocy przyłączeniowej, przekroju przewodów i planowanych odbiorników. W praktyce wartości 16 A, 25 A, 32 A, 40 A i 63 A pojawiają się najczęściej, ale nie ma tu jednej tabeli obowiązującej wszystkich. Inaczej wygląda małe mieszkanie, inaczej dom z pompą ciepła i ładowarką do auta, a jeszcze inaczej pracownia z kilkoma komputerami, UPS-em i serwerem NAS.
| Prąd znamionowy | Typowe zastosowanie | Co warto mieć na uwadze |
|---|---|---|
| 16 A | Małe mieszkanie, lekki i przewidywalny pobór | Łatwo przekroczyć limit przy kilku urządzeniach naraz |
| 25 A | Standardowe mieszkanie z podstawowym AGD | Wciąż trzeba uważać na równoczesne grzanie i gotowanie |
| 32 A | Dom z indukcją, klimatyzacją lub większym zapasem mocy | Daje wyraźnie większy margines pracy |
| 40 A | Większy dom, kilka mocnych odbiorników, rozbudowana instalacja | Ważny jest stan przewodów i właściwy projekt rozdzielnicy |
| 63 A | Obiekt z dużym zapotrzebowaniem, warsztat, ładowanie EV, zaplecze IT | Tu błędny dobór szybko ujawnia słabe punkty instalacji |
Jeśli zabezpieczenie jest za małe, będzie wybijać przy zwykłym korzystaniu z domu. Jeśli jest za duże, przestaje skutecznie chronić przewody i łatwo przesunąć problem w stronę przegrzewania instalacji. Ja zawsze patrzę na to jako na układ naczyń połączonych: moc przyłączeniowa, charakter obciążenia, przekrój kabli i sposób eksploatacji muszą się zgadzać. Gdy planujesz zmianę tych parametrów, samodzielna podmiana aparatu na „mocniejszy” nie rozwiązuje sprawy.
Właśnie dlatego przy zwiększaniu poboru energii zwykle potrzebny jest wniosek o zmianę warunków przyłączenia albo o zwiększenie mocy, a nie tylko wymiana jednego elementu w rozdzielnicy. To prowadzi nas do pytania, kto w ogóle może przy takim zabezpieczeniu pracować.
Kto może przy nim pracować i kiedy trzeba zgłaszać zmianę
Najkrótsza odpowiedź brzmi: nie traktuj tego miejsca jak zwykłej domowej skrzynki z bezpiecznikami. Prace przy części przedlicznikowej powinien wykonywać elektryk z odpowiednimi kwalifikacjami, a w wielu sytuacjach trzeba też uzgodnić działanie z operatorem sieci. Dotyczy to zwłaszcza zdjęcia plomb, wymiany tablicy licznikowej, przeniesienia układu pomiarowego, rozdziału instalacji na dwa układy pomiarowe albo przebudowy przyłącza.
- Jeśli chcesz tylko wyłączyć instalację na czas nieobecności, korzystaj z zabezpieczeń po stronie odbiorcy.
- Jeśli trzeba zdjąć plombę albo wymienić element przed licznikiem, najpierw zgłoś to do operatora.
- Jeśli remont zmienia układ zasilania budynku, warto zacząć od nowych warunków przyłączenia.
- Jeśli lokal nie jest Twój, do prac na częściach wspólnych potrzebna jest zgoda właściciela lub administratora.
W praktyce najwięcej problemów powstaje wtedy, gdy ktoś próbuje zrobić zbyt dużo na skróty. Jedna samowolna zmiana potrafi potem uruchomić lawinę dodatkowych formalności, a czasem także konieczność poprawienia całego układu. Skoro już wiemy, kto odpowiada za ten fragment instalacji, warto spojrzeć na błędy, które powtarzają się najczęściej.
Najczęstsze błędy, które widzę przy awariach i remontach
Najbardziej typowy błąd to mylenie przeciążenia z awarią samego aparatu. Jeśli po podłączeniu czajnika, piekarnika i płyty indukcyjnej coś zadziała, nie oznacza to od razu uszkodzenia. Bardzo często to po prostu sygnał, że układ nie ma już zapasu mocy. Drugim klasykiem jest próba „ratowania sytuacji” przez montaż większego zabezpieczenia bez sprawdzenia przewodów. To zły kierunek, bo większy prąd znamionowy nie uleczy przegrzewających się kabli.
- Wielokrotne ponowne załączanie bez sprawdzenia przyczyny.
- Wymiana wkładki na mocniejszą „żeby nie wybijało”.
- Mylenie zaniku zasilania w całym budynku z problemem w jednym lokalu.
- Ignorowanie śladów grzania, zapachu spalenizny albo luźnych zacisków.
- Próba pracy przy zaplombowanych elementach bez zgłoszenia.
W dokumentach operatorów widać jeszcze jedną rzecz: prace przy układach pomiarowych i plombach są traktowane bardzo formalnie, bo wpływają na rozliczenia i bezpieczeństwo całej sieci. I dobrze, bo w tej części instalacji improwizacja zwykle kończy się drożej niż rozsądny serwis. To szczególnie ważne, gdy modernizujesz dom, biuro albo stanowisko z dużą liczbą elektroniki.
Na co zwrócić uwagę przy modernizacji domu, biura albo stanowiska komputerowego
Jeżeli zmieniasz kuchnię, dokładzasz klimatyzację, montujesz pompę ciepła albo rozbudowujesz zestaw komputerowy o mocny UPS, NAS i kilka monitorów, sprawa nie kończy się na zakupie sprzętu. Trzeba jeszcze sprawdzić, czy instalacja ma odpowiedni zapas prądowy i czy przedlicznikowy aparat jest dobrany do realnego obciążenia. To ważne zwłaszcza tam, gdzie urządzenia startują z dużym skokiem poboru albo pracują równocześnie przez wiele godzin.
Ja przy takich modernizacjach patrzę na cztery rzeczy: moc przyłączeniową, stan przewodów, układ rozdzielnicy i sposób użytkowania. Jeśli planujesz ładowarkę do samochodu, indukcję, piekarnik i serwer domowy w jednym obiekcie, suma mocy rośnie szybciej, niż pokazuje to proste liczenie „na oko”. Właśnie tu najczęściej ujawnia się różnica między instalacją, która działa „na styk”, a instalacją, która działa stabilnie przez lata.
- Sprawdź, czy obecna moc przyłączeniowa odpowiada temu, co naprawdę chcesz zasilać.
- Oceń, czy przewody i rozdzielnica mają odpowiedni zapas techniczny.
- Nie zakładaj, że UPS rozwiąże problem zbyt małej mocy.
- Przy większej rozbudowie lepiej od razu zaplanować układ pod przyszłe obciążenie.
To podejście oszczędza najwięcej czasu, bo zamiast gasić pojedyncze objawy, porządkujesz całą instalację. Zostaje jeszcze krótki zestaw praktycznych zasad, które dobrze mieć z tyłu głowy, zanim cokolwiek ruszysz przy liczniku.
Co warto sprawdzić, zanim ruszysz instalację przy liczniku
Jeśli mam zostawić jedną zasadę, to jest ona prosta: nie traktuj części przed licznikiem jak domowego wyłącznika, bo to fragment układu związany z operatorem sieci i z warunkami przyłączenia. Zanim podejmiesz decyzję o zmianie, sprawdź, czy problem dotyczy przeciążenia, awarii przewodu, złego doboru aparatu, czy po prostu zbyt małej mocy dla nowych urządzeń.
W praktyce najlepiej działa taka kolejność: najpierw ocena obciążenia, potem stan przewodów i tablicy, a dopiero później decyzja o zmianie zabezpieczenia albo kontakt z operatorem. Przy takim podejściu instalacja jest bezpieczniejsza, a cała modernizacja zwykle przebiega bez niepotrzebnych poprawek. To właśnie ten porządek daje realny spokój, zwłaszcza gdy w grę wchodzi drogi sprzęt, ciągła praca elektroniki albo większa przebudowa domu.
