Prawidłowe uziemienie w gniazdku ma bezpośredni wpływ na bezpieczeństwo domowników i sprzętu elektronicznego. W praktyce nie chodzi wyłącznie o sam bolec, ale o cały tor ochronny, który ma przejąć prąd awaryjny i odłączyć zasilanie, zanim obudowa urządzenia stanie się niebezpieczna. Ja rozkładam ten temat na prosty język: czym różni się styk ochronny od uziomu, jak działa ochrona przy awarii, jak rozpoznać poprawne gniazdo i co zrobić, gdy instalacja jest stara.
Najważniejsze rzeczy do zapamiętania
- Styk ochronny w gnieździe to tylko widoczna część ochrony, a nie całe zabezpieczenie.
- W starszych instalacjach spotyka się układ z przewodem PEN, czyli tzw. zerowanie.
- Wyłącznik różnicowoprądowy 30 mA pomaga chronić ludzi, ale nie zastępuje poprawnego przewodu ochronnego.
- Sam wygląd gniazda nie wystarcza do oceny, czy ochrona działa prawidłowo.
- Stacjonarny komputer, monitor, NAS czy drukarka laserowa szczególnie korzystają z poprawnie wykonanej ochrony.
Co naprawdę oznacza styk ochronny w gnieździe
Ja zawsze rozdzielam trzy pojęcia: styk ochronny, przewód PE i uziom. W potocznym języku wszystko wrzuca się do jednego worka, ale technicznie to nie to samo. W typowym polskim mieszkaniu widzisz bolec albo styki ochronne, za ścianą biegnie przewód ochronny, a dopiero dalej działa cały układ połączeń z ziemią.
| Pojęcie | Co oznacza | Co daje w praktyce |
|---|---|---|
| Styk ochronny | Bolec albo boczne styki w gnieździe | Stanowi punkt połączenia ochronnego dla urządzenia |
| PE | Przewód ochronny, zwykle żółto-zielony | Odprowadza prąd awaryjny i wspiera odłączenie zasilania |
| PEN | Wspólny przewód ochronno-neutralny | Spotykany w starszych instalacjach, wymaga ostrożności przy ocenie |
| Uziom | Element połączenia z ziemią | Jest częścią całego systemu, ale nie samym gniazdkiem |
W starszych instalacjach bolec bywa połączony z przewodem PEN, czyli wspólną żyłą ochronno-neutralną. To nie jest to samo co nowa instalacja z osobnym PE, więc przy ocenie trzeba brać pod uwagę wiek budynku, sposób wykonania rozdzielnicy i stan przewodów. Ja patrzę na to pragmatycznie: jeśli instalacja ma obsługiwać nowoczesny sprzęt, nie warto opierać się na półśrodkach.
Gdy już rozróżnisz te pojęcia, łatwiej zrozumiesz, co dzieje się w chwili awarii.
Jak działa ochrona, gdy sprzęt ma awarię
Ochrona działa najlepiej wtedy, gdy prąd ma łatwą drogę ucieczki poza ciało człowieka. Jeśli izolacja przewodu ulegnie uszkodzeniu i faza dotknie metalowej obudowy urządzenia, przewód ochronny prowadzi ten prąd do układu zabezpieczeń. W dobrze wykonanej instalacji zadziała wtedy wyłącznik nadprądowy albo wyłącznik różnicowoprądowy, a zasilanie zostanie odłączone zanim sytuacja wymknie się spod kontroli.
- Dochodzi do uszkodzenia izolacji albo zwarcia do obudowy.
- Prąd płynie najłatwiejszą drogą przez PE zamiast przez człowieka.
- Zabezpieczenie wykrywa nieprawidłowość i odłącza obwód.
- Niebezpieczne napięcie nie utrzymuje się na metalowych elementach tak długo, jak bez ochrony.
| Element | Zadanie | Ograniczenie |
|---|---|---|
| Przewód PE | Tworzy bezpieczną drogę dla prądu uszkodzeniowego | Nie wyłącza sam zasilania |
| RCD 30 mA | Wykrywa prąd upływu i szybko odcina obwód | Nie naprawia źle wykonanego połączenia ochronnego |
| Wyłącznik nadprądowy | Chroni przed przeciążeniem i zwarciem | Nie reaguje na każdy groźny dotyk człowieka |
Różnicówka nie zastępuje przewodu ochronnego. To dodatkowa warstwa zabezpieczenia, bardzo ważna, ale niebędąca zamiennikiem poprawnie wykonanego PE. Jeżeli połączenia ochronne są luźne, przerwane albo zrobione prowizorycznie, skuteczność całego układu spada od razu.
Skoro wiemy, jak to ma działać od strony technicznej, następny krok to szybka ocena, czy konkretne gniazdo rzeczywiście wygląda i zachowuje się poprawnie.

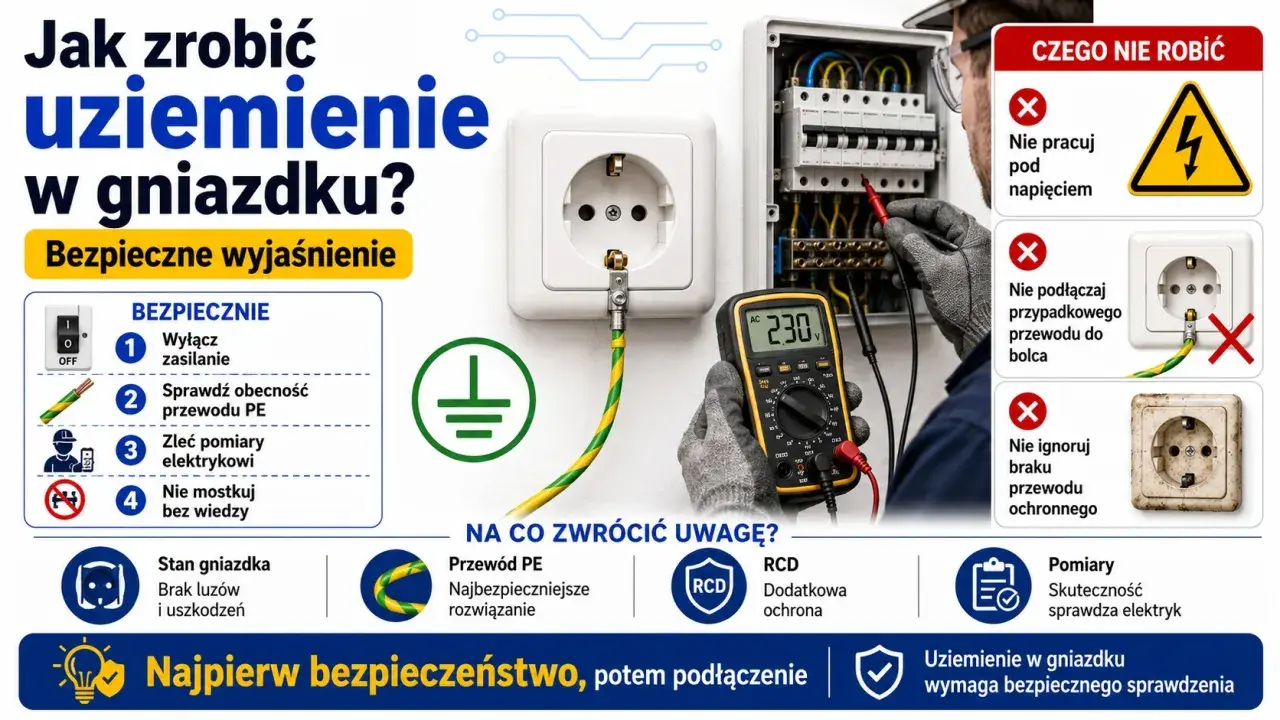

Jak rozpoznać, czy gniazdo ma ochronę
Na pierwszy rzut oka szukasz zwykle bolca albo styków bocznych, ale sam wygląd nie wystarcza do oceny. Gniazdo może wyglądać poprawnie, a być źle podłączone, luźne albo w ogóle nie mieć ciągłości przewodu ochronnego za ścianą.
Co możesz sprawdzić bez narzędzi
- czy w gnieździe jest bolec lub styki ochronne,
- czy osprzęt nie jest luźny, pęknięty albo nadtopiony,
- czy w puszce widać przewód żółto-zielony,
- czy nie ma prowizorycznych przejściówek lub mostków,
- czy gniazdo nie ma śladów przegrzania przy wkładaniu wtyczki.
Na czym kończy się tester z marketu
Tester wtyczkowy to przydatny filtr na podstawowe błędy, ale nie daje pełnego obrazu. Pokazuje pewne nieprawidłowości połączenia, nie potwierdza jednak jakości ochrony pod obciążeniem ani stanu całej pętli zwarcia. Dlatego traktuję go jako szybki przegląd, a nie ostateczny werdykt.
Przeczytaj również: Orange Funbox 6 - czy to nadal dobry router do domu?
Kiedy potrzebny jest pomiar
Jeśli instalacja jest stara, osprzęt był przerabiany albo w grę wchodzi drogi sprzęt, sens ma pomiar ciągłości przewodu ochronnego i impedancji pętli zwarcia. To właśnie taki pomiar pokazuje, czy zabezpieczenia zdążą odłączyć obwód w sytuacji awaryjnej. Neonówka albo prosty śrubokrętowy próbnik tego nie załatwią.
Jeśli wynik nie jest jednoznaczny, trzeba już patrzeć szerzej na całą instalację, a nie tylko na samo gniazdo.
Co zrobić, gdy w mieszkaniu brakuje przewodu ochronnego
W starszych blokach i domach spotyka się instalacje, w których bolec ochronny był łączony z przewodem PEN. To nie jest to samo co nowa instalacja z osobnym PE, więc przy ocenie trzeba brać pod uwagę wiek obiektu, sposób wykonania rozdzielnicy i stan przewodów. Ja patrzę na to pragmatycznie: jeśli instalacja ma obsługiwać nowoczesny sprzęt, nie warto opierać się na półśrodkach.
| Opcja | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Modernizacja obwodu na 3-żyłowy PE | Przy remoncie, wymianie osprzętu lub planowanej modernizacji | Wymaga prac w ścianach i zwykle większego zakresu robót |
| Dodanie lub modernizacja RCD | Jako realna poprawa ochrony osobowej | Nie zastępuje osobnego przewodu ochronnego |
| Pozostawienie instalacji bez zmian | Tylko doraźnie i głównie dla sprzętu klasy II | Nie jest dobrym kierunkiem dla komputerów z metalową obudową |
| Samodzielne mostkowanie bolca | Nigdy | Może stworzyć fałszywe poczucie bezpieczeństwa i realne ryzyko |
W praktyce najrozsądniejsze kroki są trzy: zlecić ocenę elektrykowi, zaplanować modernizację obwodu albo przynajmniej zweryfikować, czy rozdzielnica ma sprawne zabezpieczenia różnicowoprądowe. Gniazdo bez PE nie zawsze oznacza natychmiastową katastrofę, ale oznacza ograniczenia, których nie warto ignorować. Stąd już prosta droga do pytania, co to oznacza dla komputera i innych urządzeń, które pracują u nas codziennie.
Dlaczego przy komputerze i elektronice to robi różnicę
W sprzęcie komputerowym brak ochrony ujawnia się często wcześniej niż w dramatycznej awarii. Czasem to tylko lekkie mrowienie metalowej obudowy, czasem problemy z listwą przeciwprzepięciową, a czasem zwykła niepewność, czy drogi zasilacz i monitor naprawdę są zabezpieczone tak, jak powinny. Stacjonarny PC, NAS, drukarka laserowa, amplituner czy konsola z metalową obudową bardziej korzystają z poprawnego PE niż ładowarka do telefonu z plastikową obudową i podwójną izolacją.
- Do komputera stacjonarnego i monitora wybieram gniazdo z pewnym przewodem ochronnym, a nie tylko z „ładnym” bolcem.
- Jeśli obudowa kopie albo tester pokazuje błąd, sprzętu nie podłączam do czasu diagnostyki.
- Przy listwie przeciwprzepięciowej i UPS-ie poprawny tor ochronny ma znaczenie praktyczne, bo część ochrony działa słabiej bez PE.
- Ładowarka telefonu nie jest dowodem, że instalacja jest dobra, tylko przykładem urządzenia, które zwykle ma mniejsze wymagania.
Gdy widzę takie sygnały, nie zgaduję. Wtedy wracam do podstawowej zasady: najpierw diagnostyka, potem podłączanie.
Kiedy przy gniazdku lepiej nie improwizować
Najwięcej problemów widzę wtedy, gdy ktoś próbuje „uratować” instalację przejściówką, mostkiem albo poradą z forum, bez sprawdzenia, co faktycznie jest w ścianie. To zły moment na eksperymenty, zwłaszcza jeśli gniazdo ma zasilać komputer, serwer domowy albo inny drogi sprzęt.
- gdy bolec jest luźny, pęknięty albo nagrzewa się przy pracy,
- gdy w puszce nie ma żółto-zielonego przewodu lub jego ciągłość budzi wątpliwości,
- gdy wyłącznik różnicowoprądowy wyzwala bez jasnego powodu,
- gdy obudowa urządzenia mrowi albo tester pokazuje nieprawidłowość,
- gdy instalacja jest stara i nie ma potwierdzonego pomiaru ochrony.
W takich sytuacjach najlepsza decyzja jest zwykle mało efektowna, ale rozsądna: odłączyć problematyczny obwód, zlecić pomiar i dopiero potem wracać do użytkowania sprzętu. Tak podchodzę do bezpieczeństwa także w instalacji komputerowej, bo tutaj pozorna oszczędność często kończy się drożej niż porządna naprawa.
