Dobrze zaprojektowany uziom otokowy wpływa nie tylko na bezpieczeństwo ludzi, ale też na skuteczność ochrony przeciwprzepięciowej i instalacji odgromowej. W tym artykule wyjaśniam, jak działa taki układ, kiedy ma sens, jak wygląda poprawny montaż, czym różni się od innych rozwiązań i na co zwrócić uwagę, jeśli w grę wchodzi także sprzęt elektroniczny w domu lub małym biurze. To temat praktyczny, bo błędy w uziemieniu zwykle wychodzą dopiero wtedy, gdy instalacja ma już problem.
Najkrócej liczy się ciągłość, głębokość i pomiar
- To poziomy przewód ułożony wokół budynku, który łączy instalację z gruntem i szyną wyrównawczą.
- W nowych obiektach często lepszy jest uziom fundamentowy, a układ wokół budynku stosuje się głównie tam, gdzie fundamentu nie da się wykorzystać.
- W ochronie odgromowej ważne są nie tylko materiały, ale też głębokość ułożenia, jakość połączeń i dostęp do kontroli.
- Nie ma jednego magicznego oporu dla każdego obiektu; wynik zależy od projektu, gruntu i celu instalacji.
- Sam uziom nie zastępuje ochronników przepięć ani połączeń wyrównawczych.
- W praktyce najwięcej problemów powodują korozja, zbyt płytkie ułożenie i brak pomiaru po wykonaniu robót.
Czym jest i kiedy ma sens

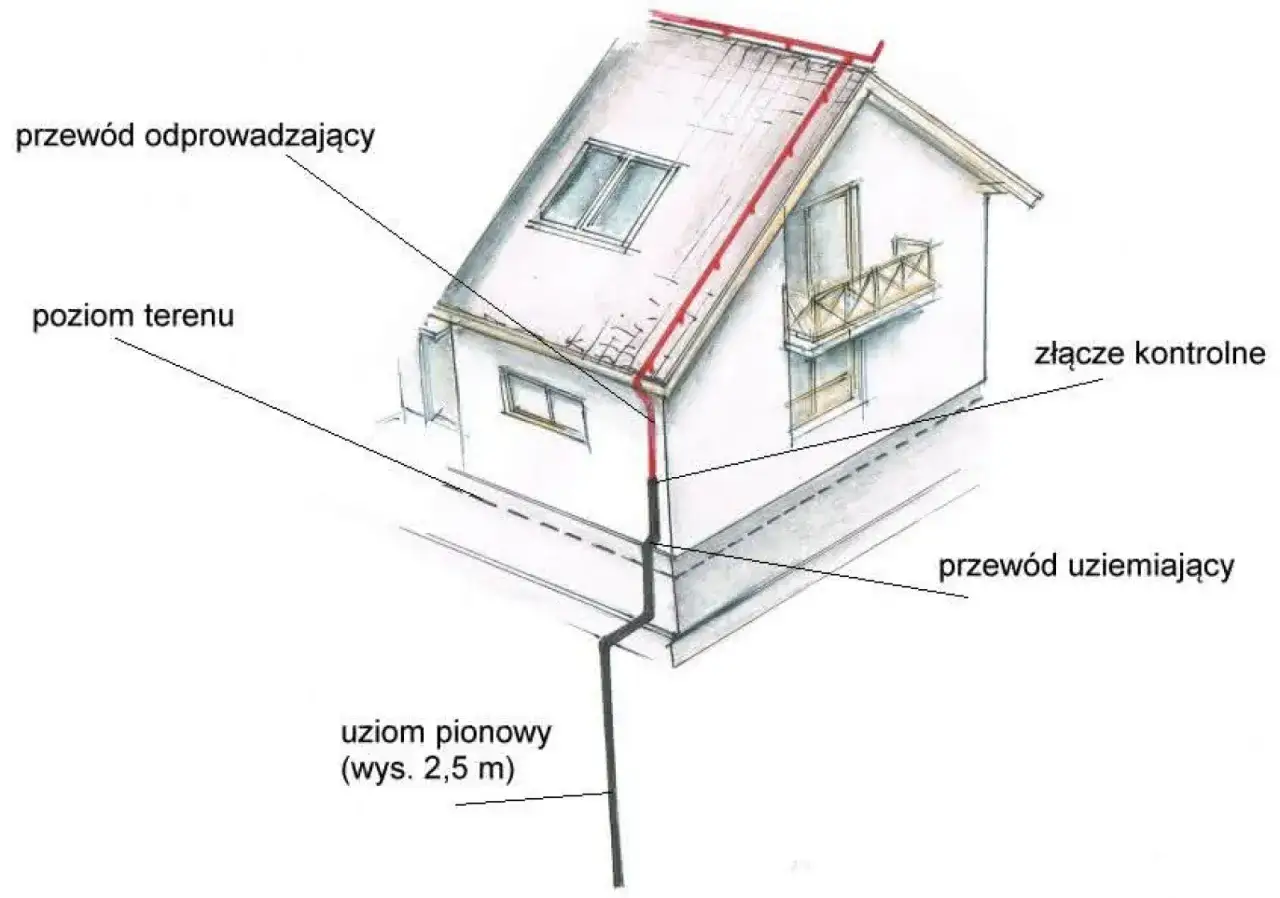

Patrzę na taki układ jako na uziemienie obwodowe budynku, czyli przewód ułożony w gruncie wokół obiektu i połączony z główną szyną wyrównawczą. Jego zadaniem nie jest „zbieranie piorunów” w prostym sensie, tylko stworzenie możliwie równomiernego punktu odniesienia dla całej instalacji: ochrony przeciwporażeniowej, połączeń wyrównawczych, ograniczników przepięć i ewentualnej instalacji odgromowej.
W praktyce taki układ ma sens szczególnie wtedy, gdy nie da się wykorzystać fundamentu albo gdy budynek już stoi i trzeba dołożyć uziemienie bez rozkuwania konstrukcji. Typowe przykłady to starsze domy po modernizacji, garaże, niewielkie hale, budynki z mocną izolacją przeciwwodną wokół ław oraz obiekty, w których projekt od początku zakłada zewnętrzny obwód uziemiający. W nowych obiektach często wygrywa uziom fundamentowy, bo daje stabilniejszy kontakt z gruntem i zwykle mniej kosztuje na etapie budowy.
Najważniejsze jest to, że taki układ działa jako element całego systemu, a nie jako samotny przewód zakopany w ziemi. Kiedy już wiadomo, do czego służy, naturalnie pojawia się pytanie, czy w danym budynku jest najlepszym wyborem.
Kiedy uziom otokowy ma przewagę nad innymi rozwiązaniami
Jeśli patrzę na wybór z perspektywy projektu, nie ma jednego zwycięzcy. Każdy wariant ma inne mocne strony, a sens techniczny zależy od gruntu, etapu budowy i tego, czy układ ma współpracować z odgromówką, czy tylko z instalacją niskiego napięcia.
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy zwykle wygrywa |
|---|---|---|---|
| Fundamentowy | Stabilny, tani przy nowej budowie, mało zależny od pogody | Trzeba go zaplanować na etapie robót fundamentowych | Nowe domy, hale i obiekty projektowane od zera |
| Otokowy | Dobre rozwiązanie przy modernizacji, łatwo go powiązać z ochroną odgromową | Wymaga robót ziemnych i sensownego gruntu | Istniejące budynki, obiekty z izolowanym fundamentem, dobudówki |
| Pionowy | Pomaga w trudnym gruncie, można go dołożyć punktowo | Nie daje tak równomiernego rozkładu potencjału jak układ obwodowy | Mała działka, korekta wyniku pomiaru, wsparcie dla innych elektrod |
| Siatkowy | Bardzo dobry dla dużych obiektów, równomiernie rozkłada prądy | Więcej materiału, więcej pracy i wyższy koszt | Hale, większe budynki, rozbudowane systemy ochrony odgromowej |
Jak przypomina SEP, w nowych obiektach zdecydowanie zaleca się uziom fundamentowy, a układ wokół budynku staje się praktycznym wyborem głównie wtedy, gdy fundamentu nie da się wykorzystać albo gdy trzeba dołożyć rozwiązanie do istniejącego budynku. Warto też pamiętać, że w układach odgromowych taki obwód powinien pozostawać w kontakcie z gruntem na możliwie dużej części długości, a nie tylko „na kawałku trasy”.
Właśnie dlatego nie wybierałbym rozwiązania wyłącznie po cenie materiału. Sama decyzja nadal nie wystarcza, bo wiele zależy od tego, jak układ zostanie poprowadzony i połączony.

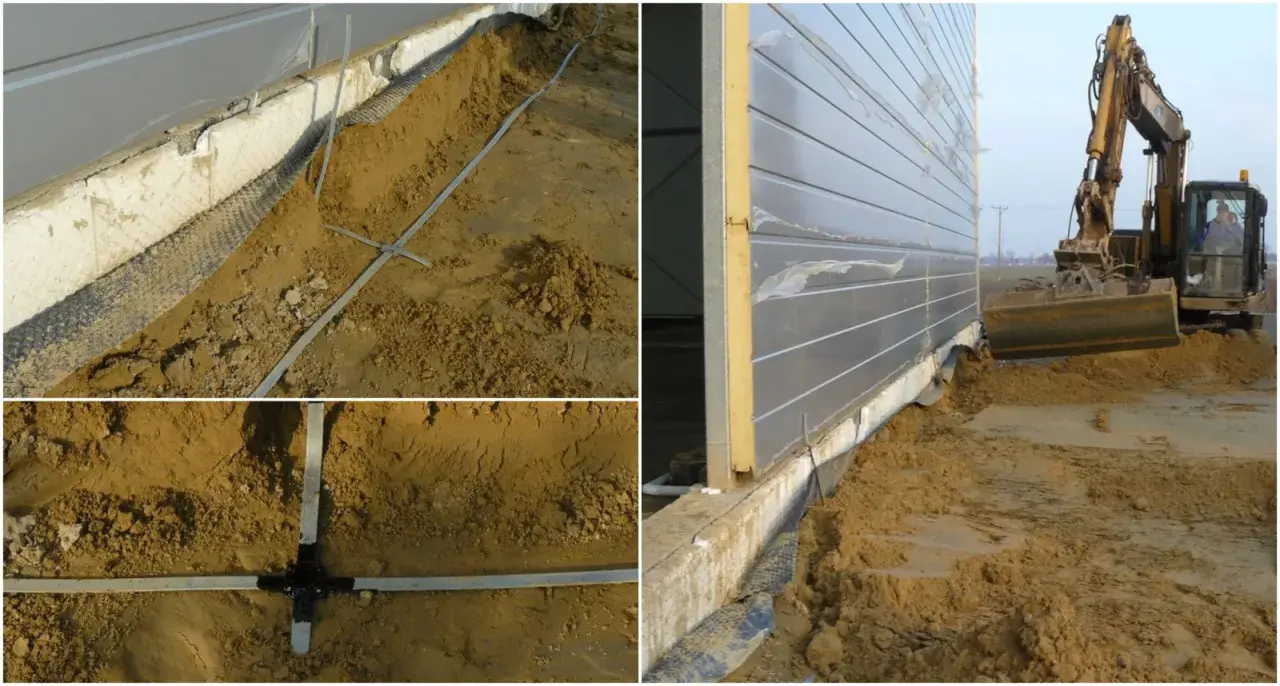

Jak się go wykonuje w praktyce
Przy wykonaniu liczy się porządek, a nie improwizacja. W praktyce zaczynam od wytyczenia obrysu budynku, sprawdzenia przebiegu instalacji podziemnych i zaplanowania punktu wyprowadzenia do głównej szyny wyrównawczej. Jak przypomina SEP, taki układ w ochronie odgromowej powinien być zakopany wokół obiektu na głębokości nie mniejszej niż 0,6 m i w odległości około 1 m od zewnętrznych ścian.
- Wyznaczam trasę tak, by nie kolidowała z kanalizacją, drenami, przyłączami i opaską wokół domu.
- Układam przewód w wykopie z zachowaniem możliwie równomiernego przebiegu wokół bryły budynku.
- Wykonuję trwałe połączenia w miejscach łączeń i wyprowadzeń, najlepiej tak, by dało się je później skontrolować.
- Wyprowadzam punkt połączenia do głównej szyny wyrównawczej oraz, jeśli projekt tego wymaga, do instalacji odgromowej.
- Zasypuję wykop dopiero wtedy, gdy mam pewność, że cały obwód jest ciągły i gotowy do pomiaru.
W praktyce ważny jest też kontakt z gruntem. Dla układów odgromowych spotyka się wymaganie, aby przewód pozostawał w ziemi na co najmniej 80% swojej długości w obwodzie obiektu, a nie tylko przy kilku punktach. To właśnie robi różnicę między rozwiązaniem „na papierze” a układem, który realnie pracuje przy przepływie prądu i zmianach wilgotności gruntu.
Jeśli budynek ma pełną hydroizolację albo skomplikowane warstwy termiczne przy fundamentach, taki obwód bywa de facto odpowiednikiem uziomu fundamentowego. Na tym etapie ważne są już szczegóły materiałowe, bo to one decydują o trwałości w gruncie.
Jakie materiały i parametry mają znaczenie
W polskiej praktyce najczęściej spotykam bednarkę stalową ocynkowaną, zwykle w klasie FeZn, bo jest łatwo dostępna i rozsądna cenowo. To jednak nie znaczy, że zawsze będzie najlepsza. W gruncie agresywnym chemicznie, przy podwyższonej wilgotności albo tam, gdzie przewiduje się długą eksploatację bez łatwego dostępu, projektant może rozważyć stal nierdzewną, miedź albo układ mieszany, ale wtedy trzeba bardzo uważać na zgodność materiałów i korozję elektrochemiczną.
Najważniejsze nie jest samo to, że „coś zostało zakopane”, tylko czy układ ma:
- ciągłość elektryczną na całym obwodzie,
- połączenia odporne mechanicznie i korozyjnie,
- dostęp do punktu kontrolnego,
- dobrze dobraną trasę względem fundamentu i innych instalacji,
- materiał dopasowany do gruntu oraz do pozostałych elementów uziemienia.
W połączeniach wolę rozwiązania trwałe: spawanie albo zaciski przeznaczone do takich zastosowań. Skrętki, luźne połączenia i przypadkowe obejmy to proszenie się o kłopoty po kilku sezonach, zwłaszcza gdy grunt pracuje, przesycha albo zamarza. W dokumentach SEP podkreśla się też, że głębokość osadzenia i typ uziomu powinny ograniczać skutki korozji oraz wysychania i zamarzania gruntu.
Gdy materiał i układ są już dobrane, dopiero pomiar pokazuje, czy całość naprawdę działa.
Pomiar, odbiór i błędy, które potem kosztują
Nie uznaję uziemienia za wykonane, dopóki nie ma pomiaru. Trzeba sprawdzić nie tylko rezystancję, ale też ciągłość połączeń i zgodność z projektem połączeń wyrównawczych. Sama liczba na mierniku nie zamyka tematu, bo ważne jest jeszcze to, do czego układ ma pracować: ochrona przeciwporażeniowa, odgromowa, przeciwprzepięciowa czy wszystko naraz.
W ochronie odgromowej często dąży się do jak najmniejszej rezystancji, a jako praktyczny punkt odniesienia pojawia się wartość poniżej 10 Ω. Traktuję to jednak jako cel projektowy, a nie uniwersalny nakaz dla każdego budynku. W trudnym gruncie wynik może być wyższy i wtedy rozsądniej jest dołożyć elementy układu, poprawić geometrię albo zastosować dodatkowe elektrody pionowe, niż udawać, że problem nie istnieje.
Najczęstsze błędy, które widzę, są zaskakująco banalne:
- zbyt płytkie ułożenie przewodu,
- za mała odległość od ścian lub fundamentu,
- słabe połączenia, które po czasie tracą ciągłość,
- brak dostępnego punktu kontrolnego,
- brak pomiaru po zasypaniu wykopu,
- łączenie wszystkiego z przypadkowymi elementami metalowymi bez projektu,
- traktowanie rur wodnych albo zbrojenia „z doskoku” jako pełnoprawnego uziemienia.
SEP zwraca uwagę, że elementy uziomu powinny być instalowane w sposób pozwalający na ich sprawdzenie już na etapie budowy. To ma prosty sens: jeśli nie da się ocenić połączenia przed zasypaniem, później zwykle zostaje tylko domysł. I właśnie tu widać, czy układ ma znaczenie także dla elektroniki, a nie tylko dla odbioru technicznego.
Co daje elektronice i kiedy to nie wystarczy
Z perspektywy sprzętu komputerowego dobre uziemienie to nie jest detal z działu „elektryk się czepia”, tylko część ochrony całego toru zasilania. W domu z komputerem, NAS-em, routerem, telewizorem i monitoringiem różnice potencjałów potrafią narobić szkód szybciej niż sama awaria zasilacza. Połączenia wyrównawcze zmniejszają napięcia dotykowe i pomagają ograniczać skutki przepięć, a ograniczniki przepięć mają wtedy sens jako realny element systemu, a nie samotna listwa pod biurkiem.
Nie oczekuję od uziemienia cudów. Ono nie zatrzyma bezpośredniego uderzenia pioruna, nie naprawi złej rozdzielnicy i nie zastąpi ochronników przepięć dobranych stopniowo do instalacji. Mogę to porównać do solidnej podstawy pod platformą sprzętową: jeśli fundament jest słaby, reszta może działać, ale przy pierwszym mocnym zakłóceniu cały układ traci stabilność.
Jeżeli w budynku ma być odgromówka, warto myśleć o tym jako o całości: uziemienie, szyna wyrównawcza, przewody ochronne, ograniczniki przepięć, prowadzenie kabli i sposób wejścia instalacji do budynku. To właśnie ten zestaw pomaga chronić elektronikę, a nie pojedynczy element kupiony „na wszelki wypadek”. Na koniec zostaje kwestia praktyczna: jak zlecić to tak, by nie płacić dwa razy.
Co sprawdzić przed zleceniem prac, żeby instalacja działała od razu
Gdy ktoś pyta mnie, od czego zacząć, odpowiadam zawsze podobnie: od projektu i od warunków budynku, nie od katalogu z materiałami. Dobrze przygotowana realizacja oszczędza późniejszych przeróbek, a przy instalacjach elektrycznych poprawki bywają droższe niż sam pierwszy montaż.
- Ustal, czy budynek jest nowy, modernizowany czy już użytkowany od lat.
- Sprawdź, czy da się wykorzystać fundament, zbrojenie albo inne elementy naturalne.
- Poproś o wskazanie punktu połączenia z główną szyną wyrównawczą.
- Zapytaj, jakie materiały będą użyte i dlaczego właśnie takie.
- Upewnij się, że wykonawca przewiduje pomiar po zakończeniu prac.
- Jeśli w grę wchodzi ochrona odgromowa, sprawdź, jak cały układ będzie spięty z ochronnikami przepięć.
- Zażądaj protokołu i dokumentacji zdjęciowej przed zasypaniem newralgicznych miejsc.
Najlepszy efekt daje nie najtańszy materiał, tylko spójny układ dopasowany do gruntu, bryły budynku i poziomu wrażliwości instalacji. Jeśli ten fundament techniczny jest zrobiony porządnie, cała reszta ochrony elektrycznej działa pewniej, a sprzęt w domu albo biurze ma po prostu lepsze warunki do bezproblemowej pracy.
