Uziom fundamentowy to jedno z najskuteczniejszych rozwiązań uziemiających w nowych budynkach, bo wykorzystuje beton, zbrojenie i duży kontakt z gruntem zamiast małej elektrody dokładanej na końcu inwestycji. W praktyce liczą się trzy rzeczy: ciągłość połączeń, odporność na korozję i sensowne wpięcie całego układu w ochronę odgromową oraz instalację zasilającą elektronikę. Ten tekst pokazuje, kiedy taki układ ma realny sens, jak go wykonać, czego nie psuć na budowie i jak wpływa na bezpieczeństwo sprzętu komputerowego, sieci oraz automatyki.
Najważniejsze rzeczy, które warto wiedzieć przed projektem
- Najlepiej sprawdza się w nowych, żelbetowych obiektach, zanim fundament zostanie zalany betonem.
- Połączenia trzeba zrobić trwale - spoiny punktowe i prowizorka z drutu wiązałkowego nie dają pewnego efektu.
- Elementy metalowe powinny być osłonięte betonem co najmniej 50 mm od zewnętrznych powierzchni fundamentu.
- Jeśli bryła fundamentu jest odcięta od gruntu izolacją, trzeba rozważyć inne rozwiązanie albo układ uzupełniający.
- Przy elektronice liczy się nie tylko sam uziom, ale też połączenia wyrównawcze i ochronniki przepięciowe.
Czym jest uziemienie w fundamencie i dlaczego działa tak dobrze
Gdy projektuję uziom fundamentowy dla nowego obiektu, zaczynam od pytania, czy fundament rzeczywiście może pracować jako elektroda, a nie tylko jako element konstrukcyjny. Chodzi o połączenie zbrojenia lub dodatkowego przewodu w betonie tak, aby uzyskać możliwie dużą, trwałą powierzchnię kontaktu z gruntem i niską impedancję udarową, czyli dobrą drogę dla prądu pioruna i zakłóceń. W dobrze zrobionym układzie beton nie jest przeszkodą, tylko stabilnym środowiskiem, które osłania metal i pomaga utrzymać parametry przez lata.
To dlatego takie rozwiązanie wygrywa w nowym żelbetowym budynku z rozdzielnicą, serwerownią, monitoringiem, fotowoltaiką albo rozbudowaną instalacją automatyki. Im więcej elektroniki i metalowych połączeń w środku, tym bardziej opłaca się zacząć od solidnej bazy, bo potem cały układ wyrównania potencjałów działa czyściej i przewidywalniej. W wielu projektach celem jest zejście z rezystancją w okolice 10 Ω lub niżej, ale sama liczba nie wystarcza bez oceny całego układu i gruntu.
Właśnie dlatego najpierw trzeba sprawdzić, kiedy fundament rzeczywiście nadaje się do wykorzystania, a kiedy lepiej od razu zaplanować wsparcie z gruntu.
Kiedy ten układ ma sens, a kiedy lepiej wybrać inną drogę
W praktyce nie każdy fundament daje takie same możliwości. Najlepsze rezultaty daje żelbet nowego budynku, ale przy modernizacji albo przy fundamentach odizolowanych od gruntu trzeba już myśleć szerzej.
| Rozwiązanie | Kiedy wygrywa | Ograniczenie |
|---|---|---|
| Uziemienie w fundamencie | Nowy żelbet, możliwość zaplanowania przed betonowaniem | Nie da się go sensownie dołożyć po zakończeniu robót |
| Uziom otokowy | Modernizacje i obiekty, w których trzeba poprawić układ po fakcie | Większa ekspozycja na korozję i roboty ziemne |
| Uziom szpilkowy | Mało miejsca, szybka poprawa parametrów w gruncie | Dużo zależy od gruntu i głębokości wbijania |
Jeśli pod fundamentem leży folia hydroizolacyjna grubsza niż 0,5 mm albo warstwa termoizolacji skutecznie odcina beton od gruntu, nie zakładam, że sam fundament zrobi robotę. Wtedy sensowniejszy bywa uziom otokowy, pionowy albo układ parafundamentowy, czasem łączony z dodatkowymi przewodami w gruncie. W większych obiektach z przewodzącymi ścianami, ogrodzeniem lub wymagającą elektroniką dobudowuje się też kolejne warstwy przewodów uziemiających, zwykle w odległości około 2-3 m od budynku i na głębokości około 1 m, a potem głębiej o kolejne 0,5 m.
Jeżeli budynek stoi już od lat, nie zaczynam od marzenia o idealnym fundamencie, tylko od realnej oceny tego, co można dołożyć bez demolki. I właśnie wtedy przechodzę do detali wykonania.
Jak wykonać uziemienie w fundamencie bez skracania jego żywotności

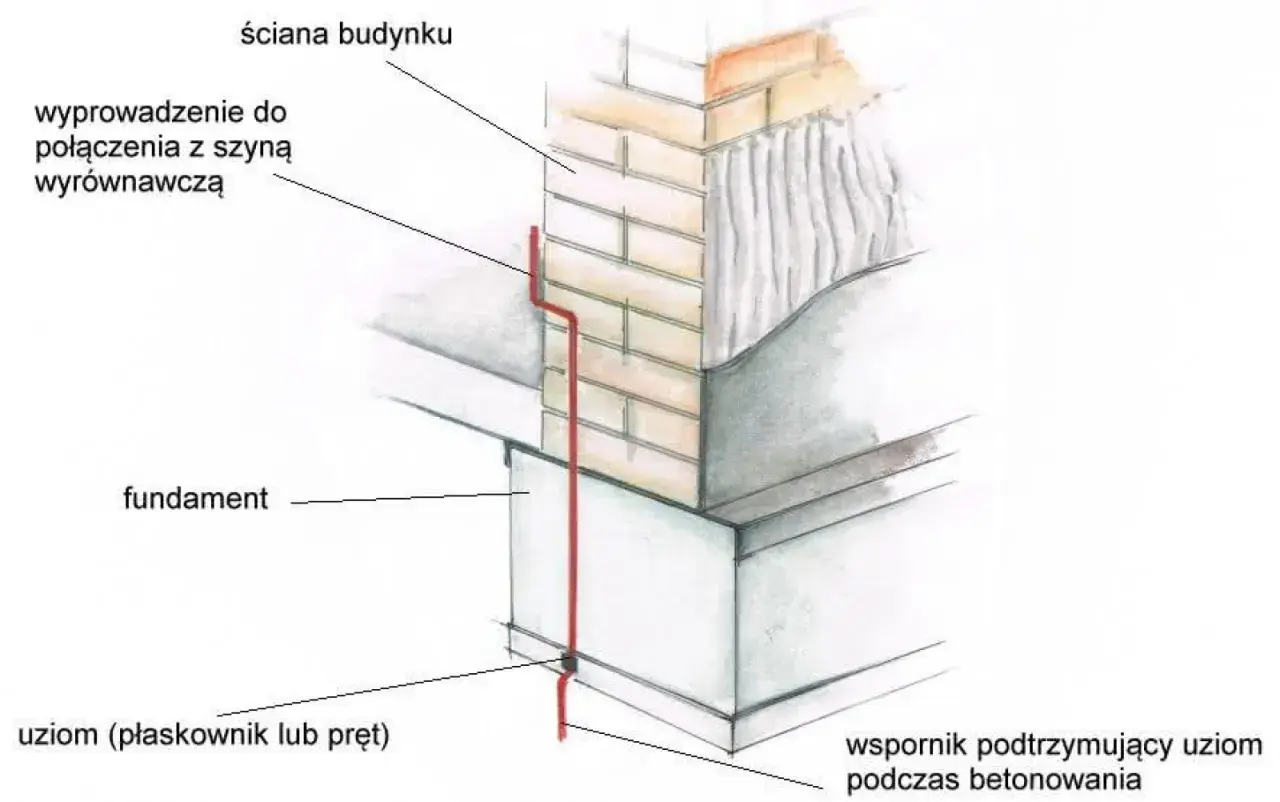

- Rozplanuj wyprowadzenia przed betonowaniem. Miejsce podłączenia do głównej szyny wyrównawczej, przewody odprowadzające i punkty pomiarowe muszą być przewidziane zanim fundament zniknie pod betonem.

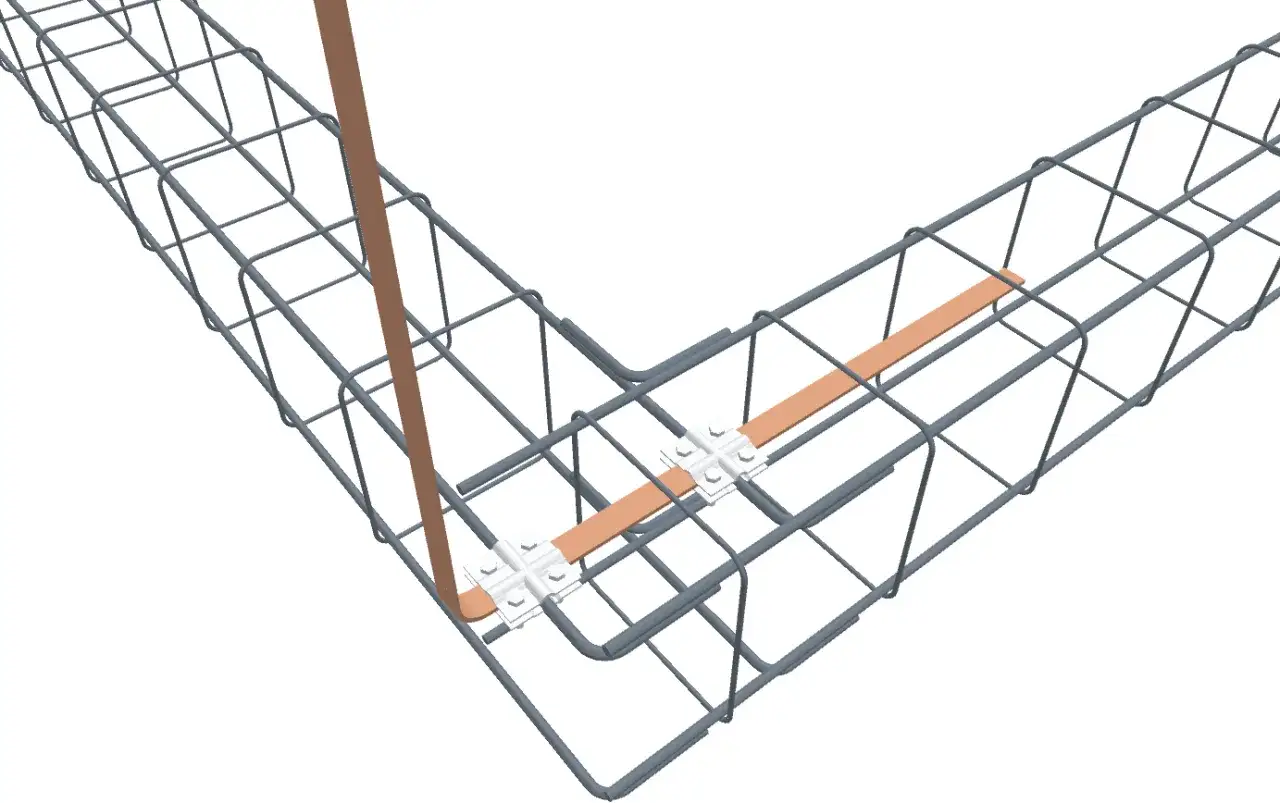

- Ułóż metal tak, by nie tworzył kieszeni powietrznych. Element przewodzący powinien być zatopiony w betonie i osłonięty od zewnętrznych powierzchni fundamentu co najmniej 50 mm.
- Łącz trwale, nie prowizorycznie. Spoiny punktowe odpadają; lepiej sprawdza się spaw ciągły na odcinku co najmniej 5 cm, zgrzew egzotermiczny albo certyfikowany zacisk testowany do tego zastosowania.
- Zrób dokumentację przed zalaniem. Po zdjęciu szalunków nikt już nie zobaczy, czy przewody leżą tak, jak w projekcie, więc zdjęcia, szkic i podpisy są naprawdę ważne.
- Nie zostawiaj układu bez wpięcia w resztę instalacji. Sama elektroda w betonie nie wystarczy, jeśli nie ma połączenia z układem wyrównania potencjałów i ochroną odgromową.
W przypadku fundamentów odizolowanych od gruntu trzeba podejść do sprawy inaczej, bo wtedy układ w betonie może nie spełnić oczekiwanej roli. W takiej sytuacji projekt zwykle przechodzi w stronę uziomu parafundamentowego albo dodatkowych elementów w gruncie, a to już jest temat wymagający ścisłej koordynacji z konstrukcją i izolacją przeciwwilgociową.
Po technice wykonania najważniejsze stają się materiały, bo właśnie one najczęściej decydują o tym, czy układ przetrwa 10 lat, czy znacznie dłużej.
Materiały i połączenia, na których nie warto oszczędzać
W uziemieniach nie chodzi wyłącznie o przewodność. Równie ważna jest odporność na korozję, zgodność materiałów i to, jak zachowują się one w kontakcie ze zbrojeniem oraz wilgotnym środowiskiem betonu.
- Miedź daje świetne parametry elektryczne, ale jest droższa i trzeba uważać na jej łączenie z innymi metalami.
- Stal pomiedziowana to rozsądny kompromis między ceną a trwałością, dlatego w praktyce pojawia się bardzo często.
- Stal ocynkowana bywa kusząca cenowo, ale w układach połączonych ze zbrojeniem i w trudniejszym środowisku wymaga większej ostrożności.
- Stal nierdzewna sprawdza się tam, gdzie liczy się wysoka odporność korozyjna, choć kosztuje najwięcej.
Największy błąd, jaki widzę, to traktowanie wszystkich metali jak zamienników bez konsekwencji. W rzeczywistości różnice potencjałów elektrochemicznych mogą przyspieszyć korozję, a złącze, które wygląda dobrze w dniu odbioru, po latach potrafi być słabym punktem całego systemu. Dlatego wolę jeden spójny materiałowo układ niż mieszankę przypadkowych elementów.
Jeśli projektant nie dopuszcza spawania albo warunki konstrukcyjne to wykluczają, używam wyłącznie złącz przewidzianych i przetestowanych do takich zastosowań. Taka ostrożność nie jest przesadą, tylko zwykłą ochroną przed kosztowną naprawą po kilku sezonach.
Od materiałów jest już tylko krok do pytania, co to wszystko daje elektronice, dla której cały ten wysiłek ma bardzo praktyczny sens.
Co to daje elektronice i ochronie przepięciowej
Dla sprzętu komputerowego i automatyki najlepszy uziom to nie taki, który wygląda imponująco na papierze, tylko taki, który naprawdę obniża różnice potencjałów. To ma znaczenie dla routerów, switchy, serwerów NAS, kamer, falowników PV, UPS-ów i ładowarek EV, bo przepięcie często szuka drogi przez ekran kabla, obudowę albo lokalne połączenia metalowe, a nie wyłącznie przez przewód fazowy.
Im krótsza i bardziej przewidywalna droga do ziemi, tym lepiej pracują ochronniki przepięciowe i układ połączeń wyrównawczych. W obiektach z rozbudowaną teleinformatyką projektanci zagęszczają też siatkę wyrównawczą, a w branżowych opracowaniach pojawiają się oczka rzędu 250-500 mm, bo przy szybkich impulsach liczy się nie tylko rezystancja, ale również geometria całej drogi prądu.
Warto pamiętać o jednej rzeczy: sam uziom nie ochroni elektroniki, jeśli przewody są prowadzone chaotycznie albo jeśli zabraknie ochronnika typu 1 na wejściu i dalszej koordynacji z typem 2. Dobre uziemienie daje fundament, ale bezpieczeństwo sprzętu buduje się z całego zestawu elementów.
Skoro układ jest tak ważny, to naturalnie pojawia się pytanie, gdzie najłatwiej go zepsuć.
Najczęstsze błędy, które psują cały efekt
Najczęstsze błędy są zaskakująco proste, a ich naprawa bywa bardzo droga.
- Projektowanie po fakcie, kiedy beton jest już wlany i nikt nie ma dostępu do zbrojenia.
- Łączenie elementów drutem wiązałkowym albo punktowo zamiast trwale i zgodnie z wymaganiami.
- Za mała otulina betonu, przez co metal jest zbyt blisko powierzchni i szybciej koroduje.
- Mieszanie metali bez analizy korozji galwanicznej.
- Brak zdjęć, szkiców i protokołu przed zalaniem.
- Założenie, że fundament załatwi wszystko, mimo że bryła jest odizolowana od gruntu albo obiekt ma zbyt małe wymiary.
- Brak połączenia z główną szyną wyrównawczą i z resztą ochrony przepięciowej.
Ja zwykle ostrzegam przed jeszcze jednym problemem: pozorną oszczędnością na złączach. Widziałem układy, które po latach zaczynały tracić parametry nie dlatego, że grunt był zły, tylko dlatego, że zawiodły skręcane styki i ktoś uznał je za detal. W ochronie odgromowej detale rzadko są detalami.
Żeby po odbiorze nie wracać do tego tematu z młotem i koparką, warto zamknąć inwestycję prostą checklistą.
Co sprawdzić przed odbiorem, żeby nie wracać do tematu po tynkach
Przed odbiorem sprawdzam zawsze cztery rzeczy: ciągłość połączeń, dokumentację zdjęciową, protokół pomiarów i wyprowadzenia do dalszej instalacji. Dobrze jest też zostawić sobie jasną informację, gdzie biegną punkty łączenia, bo po kilku latach, przy modernizacji pod fotowoltaikę, serwerownię albo ładowarkę samochodu, ta wiedza nagle staje się bezcenna.
Jeżeli fundamentowy układ uziemiający został zaplanowany i wykonany na etapie zbrojenia, zyskujesz trwałą bazę dla ochrony odgromowej, połączeń wyrównawczych i elektroniki w budynku. Jeśli ten moment został przegapiony, nadal da się zbudować sensowny układ zastępczy, ale zwykle wymaga to więcej pracy, materiału i kompromisów. Właśnie dlatego najwięcej oszczędza się nie na samej elektrodzie, tylko na dobrym projekcie na starcie.
