Dobre połączenie metali w elektronice decyduje nie tylko o tym, czy układ działa od pierwszego uruchomienia, ale też o tym, czy wytrzyma wibracje, temperaturę i kolejne podłączenia kabla. To praktyczny przewodnik po lutowaniu w elektronice: od narzędzi i ustawień grota, przez kolejność pracy, po błędy, które najczęściej kończą się zimną spoiną albo wyrwanym polem na płytce.
Najważniejsze informacje na start
- W elektronice liczy się krótkie, kontrolowane grzanie i czysty styk, a nie sama wysoka temperatura.
- Do większości domowych napraw wystarczy stacja z regulacją, cienki grot, spoiwo z topnikiem i odsysacz albo plecionka.
- Spoiwo bezołowiowe pracuje zwykle wyżej niż starsze mieszanki cynowo-ołowiowe, więc wymaga lepszej kontroli ciepła.
- Dobre połączenie jest gładkie, równomierne i pewnie obejmuje pad oraz wyprowadzenie elementu.
- Najczęstszy błąd początkujących to zbyt słaby transfer ciepła, a nie brak samej cyny.
Co odróżnia dobre lutowanie od problematycznego
Ja patrzę na ten proces bardzo prosto: spoiwo ma zwilżyć oba łączone metale, a nie tylko przykleić się do jednego miejsca. W praktyce oznacza to cienką, równą spoinę, która obejmuje pad i wyprowadzenie, bez grudek, pęknięć i kulistych nadlewek.
W elektronice ważne jest zwilżanie, czyli rozlanie się stopionego spoiwa po powierzchni metalu. Jeśli pad jest czysty, a grot ma odpowiednią temperaturę, cyna nie zostaje w formie przypadkowej kropli. Właśnie dlatego topnik robi tak dużą różnicę: usuwa tlenki i pomaga spoiwu połączyć się z metalem, zamiast ślizgać się po zabrudzonej powierzchni.
To też powód, dla którego nie traktuję cyny jak kleju. Mechaniczna wytrzymałość połączenia bierze się z dobrego kontaktu metalu z metalem i z odpowiedniego przepływu ciepła, a nie z „dokładania jeszcze trochę, żeby było pewniej”. W standardach przemysłowych ocenia się to bardzo konkretnie: liczy się kształt, pokrycie i brak wad strukturalnych, nie tylko to, czy połączenie wygląda na zalane.
Jeśli chcesz od razu przejść od teorii do pracy, potrzebujesz właściwego zestawu i sensownej kolejności działań. Właśnie od tego zwykle zaczynam każdą naprawę.
Co przygotować, żeby nie walczyć z własnym sprzętem
Do drobnych napraw nie trzeba warsztatu za kilka tysięcy. Ja przy komputerach, płytach głównych i przewodach wolę stabilną temperaturę, dobry grot i topnik niż przypadkową lutownicę bez regulacji, która raz grzeje za mocno, a raz za słabo.
| Co warto mieć | Do czego służy | Na co zwrócić uwagę | Orientacyjny budżet |
|---|---|---|---|
| Stacja lutownicza 60-80 W | Utrzymuje stałą temperaturę pracy i daje kontrolę nad grotem | Regulacja temperatury, szybkie nagrzewanie, wygodny uchwyt | 150-600 zł |
| Groty o dwóch kształtach | Jeden do precyzyjnych punktów, drugi do większych pól i złączy | Warto mieć cienki oraz bardziej płaski, nie tylko „igłę” | 10-40 zł |
| Spoiwo z topnikiem | Tworzy właściwe połączenie metalu | Do elektroniki najlepiej sprawdza się cienka średnica, zwykle 0,5-0,8 mm | 20-50 zł |
| Topnik w żelu lub płynie | Pomaga oczyścić powierzchnię i poprawia zwilżanie | Wersja no-clean ułatwia pracę przy drobnych poprawkach | 15-40 zł |
| Odsysacz i plecionka | Usuwają nadmiar spoiwa podczas poprawek | Przydają się szczególnie przy gniazdach i większych polach | 20-60 zł |
| Pęseta, cążki, trzecia ręka | Ułatwiają trzymanie elementów i przycinanie wyprowadzeń | Najlepiej, gdy pęseta jest precyzyjna, a nie zbyt miękka | 30-120 zł |
| IPA 90%+ i szczoteczka | Usuwają resztki topnika i brud po pracy | Warto czyścić płytkę po zakończeniu, zwłaszcza przy naprawach sygnałowych | 15-40 zł |
| Wentylacja lub odciąg dymu | Odprowadza opary z topnika | Prosty odciąg lub dobre wietrzenie robi realną różnicę | 80-300 zł |

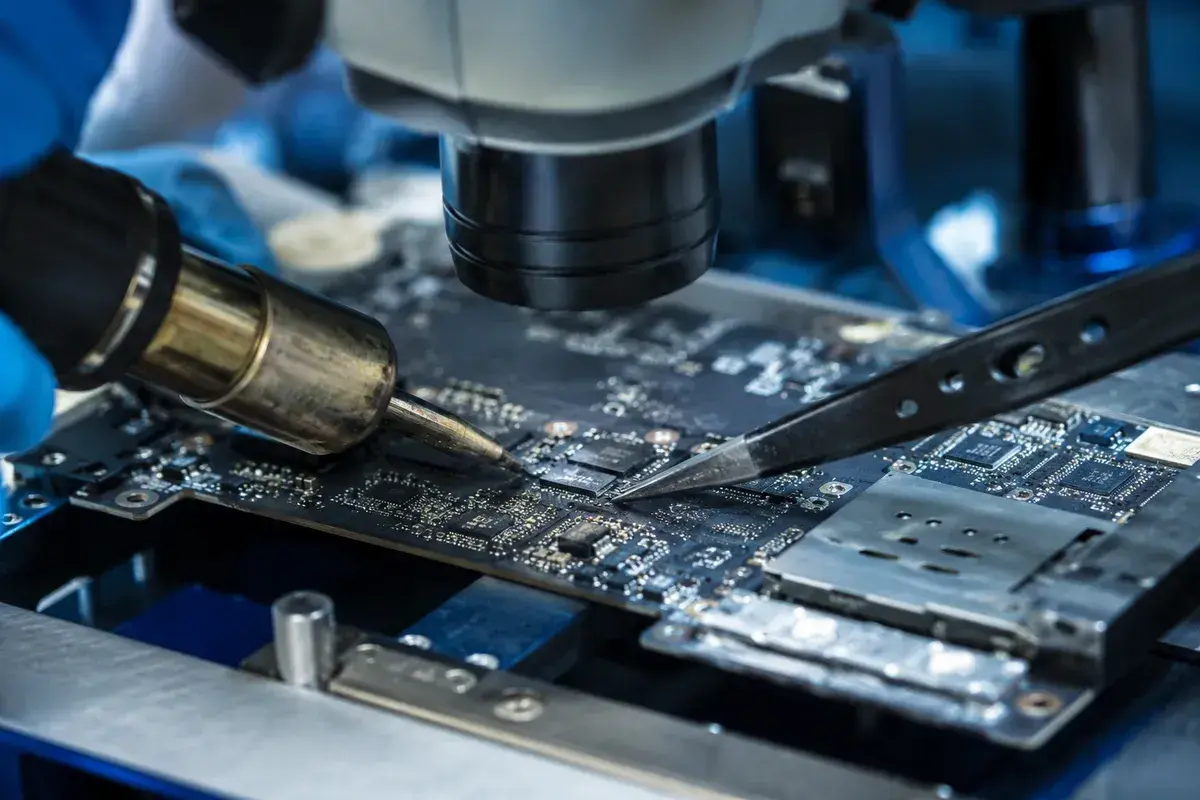

Jeśli pracujesz przy laptopach, złączach USB-C albo płytach głównych, dorzuciłbym jeszcze lupę lub prosty mikroskop USB. W praktyce to nie jest gadżet, tylko oszczędność czasu, bo łatwiej od razu zobaczyć mostek, przegrzanie albo brak zwilżenia.
Gdy zestaw jest już gotowy, można przejść do samej techniki. Tu najbardziej liczy się kolejność ruchów i to, jak długo trzymasz grot przy materiale.
Jak wykonać połączenie krok po kroku
Najlepszy efekt daje spokojna, powtarzalna sekwencja. Ja zwykle zaczynam od przygotowania powierzchni, bo brudny pad lub utlenione wyprowadzenie potrafią zepsuć nawet dobrą stację.
- Oczyść pad, przewód albo wyprowadzenie elementu. Jeśli na powierzchni jest stary nalot, świeże spoiwo będzie się na nim zachowywać niepewnie.
- Ustal temperaturę pracy grota. Dla większości drobnych napraw sensowny punkt startowy to okolice 300-330°C, a przy większych złączach lub masie często 340-370°C.
- Przyłóż grot tak, by ogrzać jednocześnie oba łączone elementy, a nie tylko sam spoiwowy drut.
- Po 1-3 sekundach podaj spoiwo do miejsca styku, nie na sam grot. Jeśli materiał jest dobrze rozgrzany, cyna sama wciągnie się w połączenie.
- Zdejmij najpierw spoiwo, potem grot. Nie poruszaj elementem do momentu, aż połączenie stwardnieje.
- Sprawdź spoinę pod światło. Dobra ma równy kształt i nie wygląda jak przypadkowa kulka.
- Jeśli zostały resztki topnika, usuń je IPA i szczoteczką, zwłaszcza gdy naprawiasz płytę po stronie sygnałowej.
Na dużych polach masy albo przy grubych przewodach kontakt z grotem trwa zwykle trochę dłużej, bo miedź odbiera ciepło szybciej niż mały pad. Nie rozwiązuję tego jednak wyłącznie podbijaniem temperatury. Często lepszy jest szerszy grot, świeży topnik albo wcześniejsze podgrzanie większego fragmentu płytki.
Przeczytaj również: Jak samodzielnie wymienić baterię w zegarku i uniknąć uszkodzeń
Elementy przewlekane i SMD zachowują się inaczej
| Typ elementu | Co jest łatwiejsze | Na co uważać |
|---|---|---|
| Przewlekany | Większe pola, stabilniejsze wyprowadzenia, prostsze ćwiczenie techniki | Nie przegrzewaj długich złącz i nie ciągnij za element przed stwardnieniem spoiny |
| SMD | Krótka droga cieplna i mało spoiwa przy małych elementach | Łatwo zrobić mostek lub odkleić pad, więc liczy się precyzja i czysty grot |
Jeśli dopiero ćwiczysz, zacznij od elementów przewlekanych. W przypadku SMD łatwo zniechęcić się pierwszym mostkiem albo przesuniętym układem, a to zwykle nie problem sprzętu, tylko braku obycia z temperaturą i ilością spoiwa.
Kiedy podstawy masz opanowane, warto zejść poziom niżej i przyjrzeć się temperaturze oraz rodzajowi spoiwa. To właśnie te dwa parametry najczęściej decydują o tym, czy spoiny wychodzą pewnie, czy tylko „na oko”.
Jak dobrać temperaturę i spoiwo do zadania
W praktyce najważniejsze jest to, by podać tyle ciepła, ile trzeba, i zabrać grot, zanim topnik spłonie. Za niska temperatura daje matową, kruchą spoinę, a zbyt wysoka przyspiesza utlenianie grota i zwiększa ryzyko uszkodzenia pola lutowniczego.
| Sytuacja | Dobry punkt startowy | Co to oznacza w praktyce |
|---|---|---|
| Małe pady i przewody sygnałowe | 300-320°C | Krótki kontakt, cienki grot i niewielka ilość spoiwa |
| Typowe elementy przewlekane | 320-340°C | Najczęściej wystarcza do pinów, rezystorów i większości gniazd |
| Złącza, masy i grubsze przewody | 340-370°C | Większy grot i trochę więcej czasu na przekazanie ciepła |
| Delikatne SMD | 300-330°C | Liczy się precyzja, topnik i stabilna ręka |
W nowoczesnej elektronice seryjnej w Europie dominują spoiwa bezołowiowe, które topią się wyżej niż starsze mieszanki cynowo-ołowiowe. To dlatego w naprawach komputerowych i płyt głównych częściej pracuje się przy wyższej temperaturze grota niż w starych poradnikach dla amatorów.
Ja traktuję te widełki jako punkt startowy, nie dogmat. Jeśli widzę, że połączenie nie chce się zwilżyć, najpierw sprawdzam czystość, wielkość grota i ilość topnika, a dopiero potem podnoszę temperaturę. To ważne, bo samo „dokręcanie” ciepła zwykle tylko przyspiesza zużycie grota i zwiększa szansę na błąd.
Gdy połączenie już powstaje, następny problem jest bardziej podstępny: czasem wygląda dobrze, ale w rzeczywistości nie trzyma tak, jak powinno. Wtedy trzeba nauczyć się rozpoznawać defekty po wyglądzie i zachowaniu płytki.
Jak rozpoznać zimny lut i inne wady połączenia
Najgorsze w tych usterkach jest to, że część z nich wygląda poprawnie dopiero z daleka. Ja zawsze patrzę nie na to, czy jest „dużo cyny”, tylko czy połączenie ma właściwy kształt i czy obejmuje jednocześnie pad oraz wyprowadzenie.
| Problem | Jak wygląda | Co zwykle pomaga |
|---|---|---|
| Zimna spoina | Matowa, ziarnista, czasem z mikrospękaniami | Oczyścić miejsce, dać świeży topnik i ponownie rozgrzać połączenie |
| Mostek | Spoiwo łączy dwa sąsiednie pola lub piny | Usunąć nadmiar plecionką albo odsysaczem i poprawić mniejszą ilością materiału |
| Za mało spoiwa | Połączenie jest płaskie, niestabilne i wygląda na „oszczędne” | Dodać odrobinę materiału po ponownym nagrzaniu styku |
| Przegrzanie | Przebarwiony pad, podniesiona ścieżka albo nadpalony topnik | Zmniejszyć czas kontaktu i pracować większym grotem, a nie samą temperaturą |
| Brudny pad | Spoiwo ucieka, nie rozlewa się równomiernie | Wyczyścić powierzchnię i użyć świeżego topnika |
Przy złączach USB, gniazdach zasilania i listwach pinów objawy bywają też mechaniczne. Jeśli element rusza się przy lekkim dotknięciu, problem nie musi leżeć tylko w elektryce. Czasem to po prostu naderwany pad, luźny ekran albo wyłamany pin, czyli uszkodzenie, które wymaga już poprawki, a nie samego „dodania cyny”.
To prowadzi do ostatniej ważnej części: rozgrzanie i poprawienie połączenia to jedno, ale usunięcie starego materiału i praca bez niszczenia laminatu to zupełnie inna umiejętność.
Rozlutowywanie i poprawki bez zrywania padów
Naprawa elektroniki to nie tylko dokładanie nowej spoiny. Bardzo często trzeba coś usunąć, odświeżyć albo przełożyć, a właśnie wtedy pojawia się największe ryzyko uszkodzenia płytki.
- Do większej ilości spoiwa użyj odsysacza.
- Do resztek na padach lepiej działa plecionka z topnikiem niż wielokrotne grzanie tego samego miejsca.
- Przy elementach SMD i ekranach termicznych hot air bywa skuteczniejszy niż sama kolba.
- Nie podważaj elementu na siłę. Jeśli materiał nie puścił, to znaczy, że nie jest jeszcze w pełni płynny.
- Na płytach wielowarstwowych z laptopów i komputerów pracuj krótszymi seriami, bo laminat źle znosi długie dogrzewanie jednego punktu.
- Przed poprawką dodaj świeży topnik. Paradoksalnie to często ułatwia bezpieczne zdjęcie starej spoiny.
Ja przy płytach głównych lub złączach w zasilaczach wolę większy grot i krótszy kontakt niż cienką igłę trzymaną zbyt długo. Większa powierzchnia grota szybciej oddaje ciepło, więc element osiąga temperaturę potrzebną do pracy bez długiego przegrzewania otoczenia.
Jeśli przygotowujesz się do pierwszych ćwiczeń, najlepszy trening to stara płytka z routera, uszkodzony kabel, listwa pinów albo obudowa po zasilaczu do starszego sprzętu. Na takim materiale można bez stresu sprawdzić, jak zachowuje się grot, ile topnika naprawdę potrzeba i kiedy spoiwo zaczyna płynąć tak, jak powinno.
Od czego zacząć, jeśli chcesz ćwiczyć bez ryzyka
Najrozsądniej zacząć od prostych, przewlekanych elementów i odczepionych przewodów. Ja zwykle biorę coś, czego nie szkoda, bo wtedy łatwiej skupić się na technice, a nie na strachu przed zepsuciem płyty głównej za kilkaset złotych.
- Ćwicz na starych kablach i złączach, zanim ruszysz cokolwiek w laptopie albo płycie głównej.
- Zanim dotkniesz prawdziwego sprzętu, naucz się rozpoznawać dobrą spoinę pod światło.
- Trzymaj pod ręką topnik, plecionkę i IPA, bo poprawki są częścią pracy, nie wyjątkiem.
- Nie zaczynaj od najmniejszych układów SMD, jeśli nie masz jeszcze pewnej ręki i stabilnej temperatury.
Jeżeli mam wskazać jedną rzecz, która najszybciej poprawia efekty, to jest nią cierpliwość połączona z kontrolą ciepła. Gdy nauczysz się rozgrzewać tylko tyle, ile trzeba, i przestaniesz walczyć z materiałem na siłę, połączenia zaczynają wychodzić równo, a naprawy sprzętu komputerowego stają się po prostu przewidywalne.
