Termistor o ujemnym współczynniku temperaturowym to jeden z tych elementów, które wyglądają niepozornie, a w praktyce decydują o stabilności pomiaru i bezpieczeństwie układu. W komputerach, zasilaczach i prostych sterownikach odpowiada za odczyt temperatury, ale bywa też używany do ograniczania prądu rozruchowego. Poniżej wyjaśniam, jak działa, gdzie ma sens, jak czytać jego parametry i na co uważać przy doborze do sprzętu.
Najważniejsze rzeczy, które warto zapamiętać o termistorze NTC
- Rezystancja maleje wraz ze wzrostem temperatury, dlatego element reaguje bardzo wyraźnie na zmiany ciepła.
- W elektronice służy zarówno do pomiaru temperatury, jak i do ochrony układu przed prądem rozruchowym.
- Najczęściej spotkasz wersje pomiarowe, sondy przewodowe, małe elementy SMD oraz odmiany zabezpieczające do zasilaczy.
- Przy wyborze liczą się nie tylko omowe wartości, ale też charakterystyka B, tolerancja, sposób montażu i zakres temperatur.
- W komputerach sam rdzeń procesora zwykle mierzy czujnik wewnętrzny, a NTC częściej pracuje w okolicy radiatora, zasilacza, baterii albo sekcji zasilania.
Czym jest termistor o ujemnym współczynniku temperaturowym i jak działa
Najprościej mówiąc, to rezystor, którego opór elektryczny zmienia się wraz z temperaturą, ale robi to w sposób wyraźnie nieliniowy. W klasycznym modelu NTC wzrost temperatury oznacza spadek rezystancji, dlatego taki element świetnie nadaje się do wykrywania zmian ciepła, nawet bardzo małych. Zwykle wykonuje się go z mieszanek tlenków metali, co daje dużą czułość i niską cenę przy rozsądnej dokładności.
W praktyce ta nieliniowość jest jednocześnie zaletą i ograniczeniem. Z jednej strony czujnik reaguje szybko i mocno w wybranym zakresie pracy, z drugiej trzeba go poprawnie przeliczyć, bo proste założenie „więcej temperatury = trochę mniej oporu” nie wystarcza do precyzyjnego pomiaru. Ja zawsze patrzę na to tak: to nie jest uniwersalny „termometr”, tylko element dobrze czujący zmiany w swoim zakresie projektowym.
Warto też pamiętać o samonagrzewaniu. Jeśli przez mały termistor popłynie zbyt duży prąd, sam zacznie się rozgrzewać i zafałszuje wynik. To właśnie dlatego w układach pomiarowych stosuje się małe prądy odczytu, a w układach ochronnych wykorzystuje się zupełnie inny sposób pracy. Ten detal prowadzi od razu do pytania, gdzie taki element naprawdę spotyka się w elektronice.
Gdzie spotkasz go w elektronice i sprzęcie komputerowym
W komputerach i urządzeniach użytkowych termistor trafia tam, gdzie trzeba obserwować temperaturę bez dokładania drogiego toru pomiarowego. Najczęściej pracuje przy radiatorach, bateriach, układach ładowania, zasilaczach i sekcjach mocy. Wiele osób myśli, że „czujnik temperatury procesora” musi być jedną konkretną częścią, a w praktyce bywa odwrotnie: sam CPU ma zwykle wewnętrzny czujnik cyfrowy, a elementy NTC wspierają kontrolę otoczenia lub całych podzespołów.
| Obszar zastosowania | Po co jest używany | Co to daje w praktyce |
|---|---|---|
| Chłodzenie komputerowe | Pomiar temperatury radiatora, obudowy lub cieczy w układzie chłodzenia | Płyta lub kontroler może szybciej reagować na wzrost ciepła |
| Zasilacze impulsowe | Ograniczanie prądu rozruchowego | Mniejsze obciążenie mostka prostowniczego i kondensatorów przy starcie |
| Baterie i ładowarki | Nadzór nad temperaturą ogniw | Bezpieczniejsze ładowanie i mniejsze ryzyko przegrzania |
| Sekcja zasilania płyty głównej | Kontrola lokalnych punktów grzania | Lepsza ochrona VRM i stabilniejsza praca pod obciążeniem |
| Sprzęt AGD i HVAC | Regulacja pracy grzałek, wentylatorów i sprężarek | Dokładniejsze sterowanie i mniejsze zużycie energii |
Najważniejsze jest tu rozróżnienie między pomiarem a ochroną. Ten sam skrót bywa używany dla dwóch różnych ról: raz chodzi o czujnik temperatury, a raz o element tłumiący prąd udarowy. To właśnie ten podział warto mieć z tyłu głowy, zanim zacznie się dobierać konkretny model do projektu albo do naprawy sprzętu.

Jak dobrać właściwy wariant do pomiaru lub zabezpieczenia
Ja przy doborze zaczynam od jednego pytania: czy ten element ma mierzyć temperaturę, czy chronić układ? Od odpowiedzi zależy niemal wszystko. Wersja pomiarowa powinna mieć przewidywalną charakterystykę w zakresie pracy, a wersja zabezpieczająca musi poradzić sobie z energią udaru i nagrzewaniem własnym podczas startu.
| Wariant | Kiedy ma sens | Na co patrzeć przy zakupie |
|---|---|---|
| Mały element szklany lub kulkowy | Dokładniejszy pomiar w ograniczonej przestrzeni | Wrażliwość mechaniczna, czas reakcji, tolerancja |
| SMD | Układy na PCB, elektronika kompaktowa | Rozmiar obudowy, zakres temperatur, montaż lutowniczy |
| Sonda przewodowa | Pomiar w radiatorze, cieczy, obudowie lub przewodzie powietrznym | Długość przewodu, izolacja, odporność na wilgoć |
| Ogranicznik prądu rozruchowego | Zasilacze i układy z dużym prądem startowym | Rezystancja na zimno, dopuszczalna energia, prąd pracy |

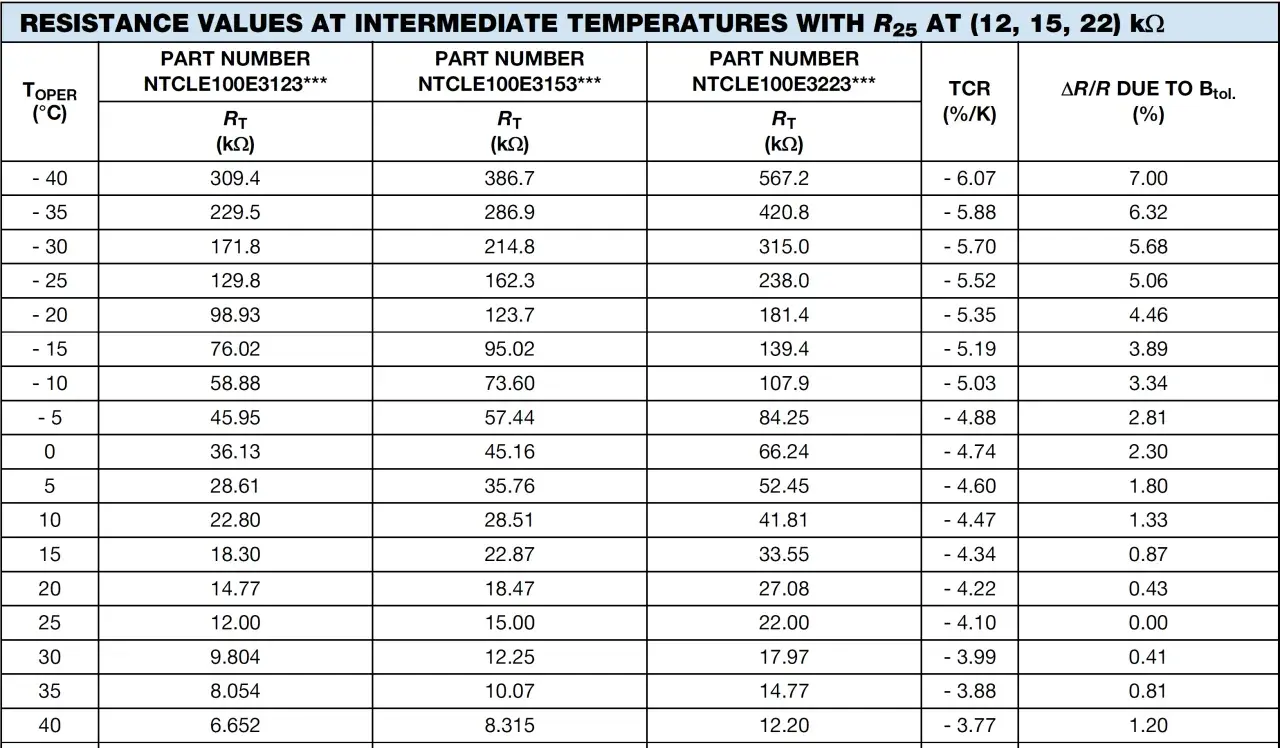

W danych katalogowych najczęściej widzisz kilka parametrów, które naprawdę mają znaczenie. Popularna jest wartość nominalna przy 25°C, na przykład 10 kΩ, choć spotyka się także inne wartości, od 1 kΩ do 100 kΩ. Do tego dochodzi współczynnik B, który opisuje stromość charakterystyki; w praktyce często trafiają się okolice 3435 K, 3950 K albo podobne zakresy. Im lepiej dopasujesz te liczby do realnego zakresu temperatur, tym mniej czasu stracisz później na poprawki.
Jeżeli wybierasz element do ograniczania prądu rozruchowego, patrzysz inaczej niż przy pomiarze. Tu ważne są parametry „na zimno” i zachowanie po nagrzaniu, a nie samo wygodne przeliczenie temperatury. To częsty błąd początkujących: kupują „jakiś NTC”, a potem okazuje się, że część działa poprawnie jako czujnik, ale nie nadaje się do soft-startu albo odwrotnie. Tę różnicę najlepiej widać przy podłączeniu do konkretnego układu.
Jak podłączyć go do mikrokontrolera lub płyty
Najprostszy układ pomiarowy to dzielnik napięcia: termistor i rezystor odniesienia tworzą parę, a mikrokontroler odczytuje napięcie z punktu środkowego przez przetwornik ADC. Potem trzeba przeliczyć napięcie na rezystancję, a rezystancję na temperaturę. Do tego wystarcza tabela, wzór Beta albo dokładniejsze równanie Steinharta-Harta, jeśli zależy Ci na większej precyzji.
W praktyce dobrze działa prosta zasada: rezystor odniesienia dobiera się w okolicy nominalnej rezystancji termistora. Dla czujnika 10 kΩ sensownym startem jest również 10 kΩ, jeśli interesuje Cię okolica pokojowa. Gdy zakres ma być przesunięty wyżej lub niżej, warto dobrać rezystor pod najważniejszy punkt pracy, bo wtedy zyskujesz lepszą rozdzielczość tam, gdzie naprawdę jej potrzebujesz.
| Metoda przeliczenia | Poziom złożoności | Kiedy używam jej najczęściej |
|---|---|---|
| Tabela punktów | Niski | Proste projekty, gdy wystarcza kilka punktów odniesienia |
| Wzór Beta | Średni | Większość zastosowań z mikrokontrolerem |
| Steinhart-Hart | Wyższy | Układy, w których liczy się większa dokładność w szerszym zakresie |
Jeśli czujnik jest oddalony od elektroniki, dochodzi jeszcze wpływ przewodów. Przy dłuższych odcinkach kabel potrafi wprowadzić błąd, zwłaszcza gdy sam termistor ma niską rezystancję nominalną. Wtedy nie wystarczy już „podłączyć i odczytać”; trzeba uwzględnić kalibrację, czasem także filtrację zakłóceń i dobrą lokalizację punktu pomiarowego. Ten praktyczny detal prowadzi do najczęstszych błędów, które widzę w projektach i naprawach.
Najczęstsze błędy przy diagnozie i projektowaniu
Najwięcej problemów nie powoduje sam element, tylko sposób jego użycia. Właśnie dlatego przy takich układach liczy się montaż, a nie tylko zakup odpowiedniego symbolu z katalogu. Poniżej zebrane są błędy, które najczęściej psują wynik albo skracają żywotność układu:
- zły punkt montażu, przez co czujnik mierzy powietrze zamiast radiatora, baterii albo obudowy,
- za duży prąd pomiarowy, który powoduje samonagrzewanie i zawyża odczyt,
- dobór przypadkowego rezystora w dzielniku, przez co traci się rozdzielczość w ważnym zakresie temperatur,
- mylenie wersji pomiarowej z ogranicznikiem prądu udarowego,
- ignorowanie wpływu przewodów i połączeń, zwłaszcza w tańszych sondach,
- brak kalibracji, mimo że dwa egzemplarze tego samego modelu mogą różnić się zachowaniem na skrajach zakresu.
W naprawie sprzętu komputerowego najbardziej zdradliwe jest założenie, że „każdy podobny czujnik zadziała tak samo”. Nie zawsze. W laptopach, zasilaczach i kontrolerach chłodzenia liczy się nie tylko nominalna rezystancja, ale też geometria sondy, czas reakcji i to, gdzie producent przewidział punkt pomiaru. Jeśli czujnik jest źle umieszczony, komputer może reagować za późno albo zbyt agresywnie, a to już wpływa na kulturę pracy i trwałość podzespołów.
Dlatego przed wymianą lub projektowaniem zawsze sprawdzam trzy rzeczy: co ma być mierzone, w jakim zakresie temperatur i z jaką dokładnością. Dopiero potem wybieram konkretne wykonanie. Taka kolejność oszczędza błędnych zakupów i niepotrzebnych testów, a w sprzęcie komputerowym zwykle robi większą różnicę niż samo polowanie na „lepszy” model z pozoru.
Co z tego wynika przy wyborze części do komputera i serwisu
Jeśli patrzysz na termistor z perspektywy komputera, najważniejsze jest rozróżnienie funkcji. Do pomiaru temperatury szukaj elementu z jasno podaną rezystancją nominalną, charakterystyką i zakresem pracy. Do ochrony zasilacza wybieraj odmianę przeznaczoną do prądu udarowego, bo zwykły czujnik pomiarowy nie zastąpi ogranicznika rozruchowego.
Przy serwisie laptopa, zasilacza albo kontrolera chłodzenia nie zaczynam od nazwy handlowej, tylko od pytania, co dokładnie ma robić dany element w układzie. Jeżeli ma pilnować temperatury procesora, sekcji zasilania lub baterii, liczy się stabilny odczyt i prawidłowe miejsce montażu. Jeśli ma chronić przed uderzeniem prądu przy starcie, priorytetem staje się odporność na obciążenie i zachowanie po rozgrzaniu. Tę różnicę warto zapamiętać, bo od niej zależy, czy część będzie tylko „pasować na papierze”, czy rzeczywiście poprawi pracę sprzętu.
W praktyce dobrze dobrany termistor jest cichy i niewidoczny, ale bez niego łatwo przepłacić za chłodzenie, przegrzać zasilacz albo źle odczytać temperaturę podzespołu. Gdy dobierasz go do komputera lub prostego sterownika, trzymaj się funkcji, zakresu pracy i sposobu montażu, a dopiero potem schodź do konkretnego modelu. To właśnie taki porządek daje sensowny, przewidywalny efekt.
