Jak sprawdzić kondensator - multimetr, ESR i bezpieczny test

Sprawdzanie kondensatora to jedna z tych czynności, które potrafią oszczędzić sporo czasu podczas diagnozowania płyty głównej, zasilacza, monitora albo prostego układu audio. Pokażę, jak sprawdzić kondensator w praktyce: bezpiecznie, bez zbędnych skrótów i z uwzględnieniem tego, co naprawdę daje wiarygodny wynik. Zobaczysz też, kiedy wystarczy zwykły multimetr, a kiedy lepiej sięgnąć po miernik ESR lub po prostu wymienić element.

Kiedy kondensator trzeba sprawdzić

Ja zaczynam od objawów, bo to one najczęściej wskazują, że kondensator w ogóle ma sens testować. W sprzęcie komputerowym i elektronice użytkowej sygnałami ostrzegawczymi są: niestabilny start, losowe restarty, piszczenie zasilacza, tętnienia obrazu na monitorze, trzaski w audio albo układ, który działa tylko po rozgrzaniu.

Warto zwrócić uwagę na sam wygląd elementu. Spuchnięta góra elektrolitu, wyciek elektrolitu, przebarwiona płytka albo pęknięta obudowa ceramicznego MLCC to już nie „podejrzenie”, tylko konkretny trop. W płytach głównych i zasilaczach ATX szczególnie często widać to w sekcjach zasilania, gdzie kondensator pracuje w wysokiej temperaturze i pod dużym obciążeniem.

Jeśli element wygląda dobrze, ale urządzenie nadal ma objawy, nie skreślam go od razu. Kondensator potrafi ulec degradacji wewnętrznej bez widocznych śladów, a wtedy potrzebny jest pomiar. I właśnie od wyboru metody zależy, czy wynik będzie użyteczny, czy tylko ładnie wyglądający na ekranie miernika.

Czym sprawdzić kondensator i którą metodę wybrać

Nie ma jednej uniwersalnej metody dla każdego typu kondensatora. Inaczej oceniam mały ceramiczny element na płycie głównej, inaczej elektrolit w zasilaczu impulsowym, a jeszcze inaczej duży kondensator w torze audio. Najkrócej: im bardziej zależy ci na wiarygodnym wyniku, tym bardziej opłaca się użyć narzędzia dopasowanego do typu uszkodzenia.

Jeżeli mam sprawdzić kondensator szybko i bez wielkiej filozofii, zaczynam od multimetru. Jeżeli problem dotyczy zasilania, tętnień albo urządzenie działa niestabilnie pod obciążeniem, od razu myślę też o ESR. To ważne rozróżnienie, bo kondensator może nadal „mieć pojemność”, a mimo to już nie spełniać swojej roli w układzie.

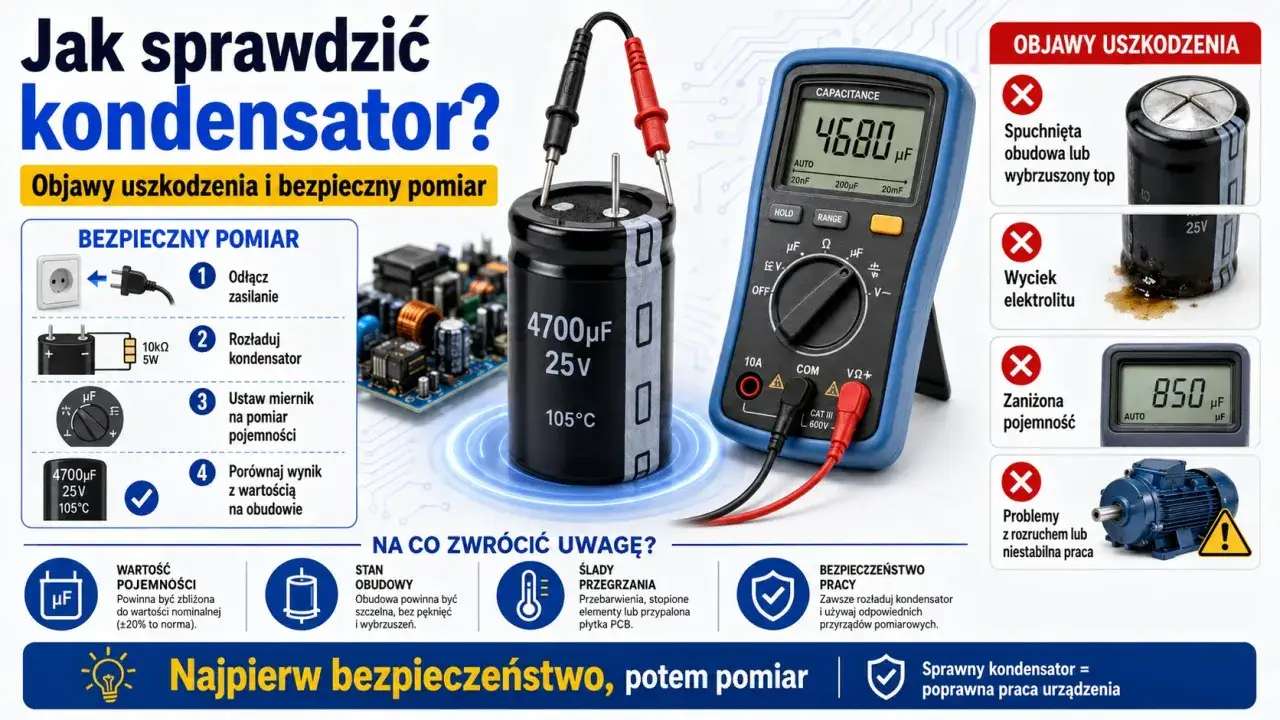

Jak bezpiecznie przygotować element do pomiaru

Ten etap jest nudny tylko pozornie. W praktyce decyduje o tym, czy pomiar będzie bezpieczny, czy skończy się uszkodzonym miernikiem, zwarciem albo fałszywym odczytem. Zasada jest prosta: najpierw odłącz zasilanie, potem rozładuj kondensator, dopiero potem mierz.

1. Odłącz urządzenie od sieci lub źródła zasilania.
2. Rozładuj kondensator rezystorem, a nie „na śrubokręt”. Przy mniejszych elementach wystarczy zwykle zakres 1 kΩ-100 kΩ dobrany do napięcia i energii układu.
3. Sprawdź miernikiem DC, czy napięcie spadło do wartości bliskiej zera. Przy pracy z większymi zasilaczami nie zakładam, że rozładowanie „na oko” wystarczy.
4. Jeśli kondensator jest wlutowany w płytę, rozważ odlutowanie jednej nóżki. To często daje uczciwszy wynik niż pomiar „w układzie”.

W układach komputerowych największą ostrożność zachowuję przy zasilaczach ATX, monitorach i sekcjach przetwornic. Tam nawet po odłączeniu zasilania kondensatory potrafią trzymać energię dłużej, niż zakłada początkujący. Ten krok nie jest formalnością. On po prostu chroni sprzęt i człowieka.

Jak zmierzyć pojemność multimetrem krok po kroku

Jeśli masz multimetr z trybem pomiaru pojemności, to dobry punkt startowy. Wiele modeli mierzy kondensator przez ładowanie go znanym prądem i obliczanie pojemności z czasu oraz narastającego napięcia. To wystarcza do większości domowych i serwisowych zastosowań, o ile nie próbujesz z tego wyciągać laboratoryjnej precyzji.

1. Ustaw pokrętło na tryb pomiaru pojemności, zwykle oznaczony symbolem C lub nF/µF.
2. Upewnij się, że kondensator jest rozładowany.
3. Podłącz sondy do wyprowadzeń. W przypadku elektrolitów trzymaj się polaryzacji zgodnie z oznaczeniem na obudowie i instrukcją miernika.
4. Poczekaj, aż odczyt się ustabilizuje. Przy większych pojemnościach to normalne, że wynik „dochodzi” chwilę dłużej.
5. Porównaj wynik z wartością nominalną i tolerancją z obudowy albo z noty katalogowej.
6. Jeśli odczyt pływa, zmierz element ponownie poza układem albo po odlutowaniu jednej nóżki.

W praktyce tolerancja jest ważniejsza niż sama „idealna” wartość. Dla wielu kondensatorów elektrolitycznych odchyłka rzędu 10-20% nadal mieści się w sensownym zakresie użytkowym. Jeśli jednak wynik jest dużo niższy, albo skacze przy każdym dotknięciu sond, traktuję to jako sygnał ostrzegawczy. Przy bardzo małych pojemnościach, zwłaszcza w okolicach pojedynczych nanofaradów i niżej, zwykły multimetr często daje odczyt zbyt mało wygodny, żeby ufać mu bez zastrzeżeń.

Tu też wraca temat pomiaru poza układem. Na płytce obok kondensatora mogą znajdować się rezystory, cewki, ścieżki równoległe i inne pojemności pasożytnicze. Jeden element potrafi więc wyglądać na uszkodzony tylko dlatego, że miernik „widzi” cały fragment obwodu, a nie sam kondensator. To prowadzi nas prosto do ESR, czyli parametru, który często mówi o stanie elementu więcej niż sama pojemność.

Dlaczego ESR potrafi wykryć awarię szybciej niż sama pojemność

ESR, czyli equivalent series resistance, to wewnętrzna rezystancja szeregowa kondensatora. Im jest wyższa, tym gorzej element radzi sobie z filtracją i oddawaniem energii w szybkim układzie. Właśnie dlatego kondensator może mieć jeszcze „ładne” µF na mierniku, a mimo to powodować reset komputera, piszczenie przetwornicy albo tętnienia napięcia.

Ja najbardziej ufam ESR przy elektrolitach w sekcjach zasilania. To tam starzenie widać najszybciej: zasilacz zaczyna pracować głośniej, układ trudniej startuje, a temperatura wokół elementu rośnie. W zasilaczach impulsowych, płytach głównych, kartach graficznych i monitorach wysoki ESR bywa ważniejszym sygnałem niż sama pojemność.

Miernik ESR ma jeszcze jedną przewagę: często pozwala testować element bez wylutowywania, choć nie zawsze będzie to wynik w pełni miarodajny. Jeśli na płytce są równoległe gałęzie albo podobne kondensatory pracujące razem, porównuję wyniki z identycznymi elementami w tej samej sekcji. Gdy jeden wyraźnie odstaje od reszty, mam bardzo mocny trop.

To właśnie ten etap odróżnia szybkie „sprawdziłem, czy ma µF” od sensownej diagnozy. Kondensator w elektronice nie jest dobry tylko dlatego, że jeszcze coś pokazuje. Ma działać w warunkach, w których pracuje cały układ.

Najczęstsze błędy, które psują wynik pomiaru

Przy testowaniu kondensatorów widzę kilka powtarzalnych pomyłek. Część z nich daje fałszywie dobry wynik, inne po prostu fałszywie zły. Najgorsze jest to, że początkujący często nie widzą różnicy i wyciągają błędny wniosek o stanie elementu.

• Pomiar bez rozładowania - grozi uszkodzeniem miernika i zafałszowaniem wyniku.
• Ufanie pomiarowi w układzie bez sprawdzenia kontekstu - równoległe elementy potrafią kompletnie zmienić odczyt.
• Traktowanie testu oporu jako rozstrzygającego - to tylko orientacyjna metoda, dobra do pierwszej selekcji.
• Ignorowanie ESR - szczególnie przy elektrolitach to częsty powód, dla którego kondensator „na mierniku jest dobry”, a w sprzęcie już nie.
• Ocenianie wszystkiego po wyglądzie - uszkodzenie wewnętrzne nie zawsze zostawia ślad na obudowie.
• Próba testowania małych ceramicznych elementów jak dużych elektrolitów - MLCC częściej pękają mechanicznie niż puchną, więc objawy i metoda diagnozy są inne.

Najkrócej mówiąc: jeśli wynik wygląda zbyt pięknie, żeby był prawdziwy, zwykle warto go powtórzyć inną metodą. Z kondensatorami nie chodzi o jeden magiczny odczyt, tylko o zestaw spójnych sygnałów. Gdy dwa lub trzy z nich wskazują problem, decyzja staje się prosta.

Co jeszcze sprawdzam, gdy kondensator wygląda dobrze

Jeżeli kondensator przejdzie test, a usterka nadal wraca, nie zatrzymuję się na jednym elemencie. W praktyce bardzo często problem leży obok: w zimnym lutowaniu, przegrzanym MOSFET-cie, uszkodzonej diodzie, kontrolerze przetwornicy albo po prostu w zbyt dużych tętnieniach po stronie zasilania. Kondensator bywa ofiarą, ale nie zawsze jest jedynym winowajcą.

W płytach głównych i zasilaczach zwracam też uwagę na temperaturę sekcji, przebarwienia laminatu oraz kondycję sąsiednich elementów. Jeśli jeden kondensator był przeciążany, to często cały fragment obwodu pracował w trudnych warunkach. W takim układzie sama wymiana jednego elementu może pomóc tylko na chwilę, a potem wraca ten sam problem.

Dlatego moja praktyczna zasada jest prosta: najpierw bezpieczny test, potem interpretacja w kontekście układu. Tylko tak można sensownie ocenić, czy element faktycznie jest winny, czy tylko wygląda podejrzanie. Jeśli po pomiarze nadal masz wątpliwości, sprawdzam jeszcze sekcję zasilania, lutowania i pozostałe kondensatory pracujące równolegle, bo to właśnie tam najczęściej kryje się przyczyna awarii.
