Dioda prostownicza to jeden z tych elementów, które wyglądają skromnie, a decydują o sprawności całego układu zasilania. W praktyce odpowiada za zamianę prądu przemiennego na stały, dlatego spotkasz ją w zasilaczach, ładowarkach, przetwornicach i wielu układach komputerowych. W tym tekście pokazuję, jak działa, czym różnią się najpopularniejsze typy i na co patrzeć, żeby dobrać właściwy element bez zgadywania.
Najważniejsze informacje, które od razu ustawiają temat
- Element prostujący zamienia AC na pulsujące DC, a dalszy układ dopiero wygładza napięcie.
- Najważniejsze są: napięcie wsteczne, prąd średni, prąd udarowy, spadek napięcia i czas odzyskiwania.
- W zasilaczach sieciowych dobrze sprawdzają się klasyczne krzemowe modele i mostki, a w przetwornicach impulsowych częściej Schottky albo ultra-fast.
- Zbyt mały zapas napięcia albo lekceważenie temperatury zwykle kończy się spadkiem sprawności i grzaniem.
- W sprzęcie komputerowym ten element najczęściej pracuje w zasilaczu, ładowarce, przetwornicy DC/DC lub układzie pomocniczym.
Jak działa prostowanie napięcia w praktyce
Najprościej mówiąc, pojedyncza dioda przewodzi tylko wtedy, gdy jest spolaryzowana w kierunku przewodzenia, a w drugą stronę blokuje przepływ prądu. To właśnie ta cecha pozwala zamienić prąd przemienny na pulsujące napięcie stałe, choć samo wyjście po prostowaniu nadal nie jest jeszcze idealnie gładkie. W układach zasilających ważne jest więc nie tylko „czy przewodzi”, ale też jak szybko reaguje, ile traci energii i jak zachowuje się przy większym obciążeniu.
Przewodzenie tylko w jedną stronę
W stanie przewodzenia na złączu powstaje spadek napięcia, który zawsze kosztuje część energii. Przy małych prądach to drobiazg, ale przy zasilaniu kilku amperów robi się z tego realne grzanie. W praktyce patrzę na ten parametr nie jak na ciekawostkę z karty katalogowej, tylko jak na prosty wskaźnik strat, które potem trzeba odprowadzić z płytki i obudowy.
Jednopołówkowo i dwupołówkowo
Prostowanie jednopołówkowe wykorzystuje tylko jedną połówkę sinusoidy, więc jest prostsze, ale mniej efektywne i bardziej tętniące. Prostowanie dwupołówkowe, zwykle realizowane przez mostek, wykorzystuje obie połówki przebiegu i daje wyższą częstotliwość tętnień po wyprostowaniu. Dla sieci 230 V / 50 Hz oznacza to, że za mostkiem dostajesz tętnienie o częstotliwości 100 Hz, co łatwiej wygładzić kondensatorem.
Przeczytaj również: Jak włączyć mieszadło w opryskiwaczu - proste kroki i porady

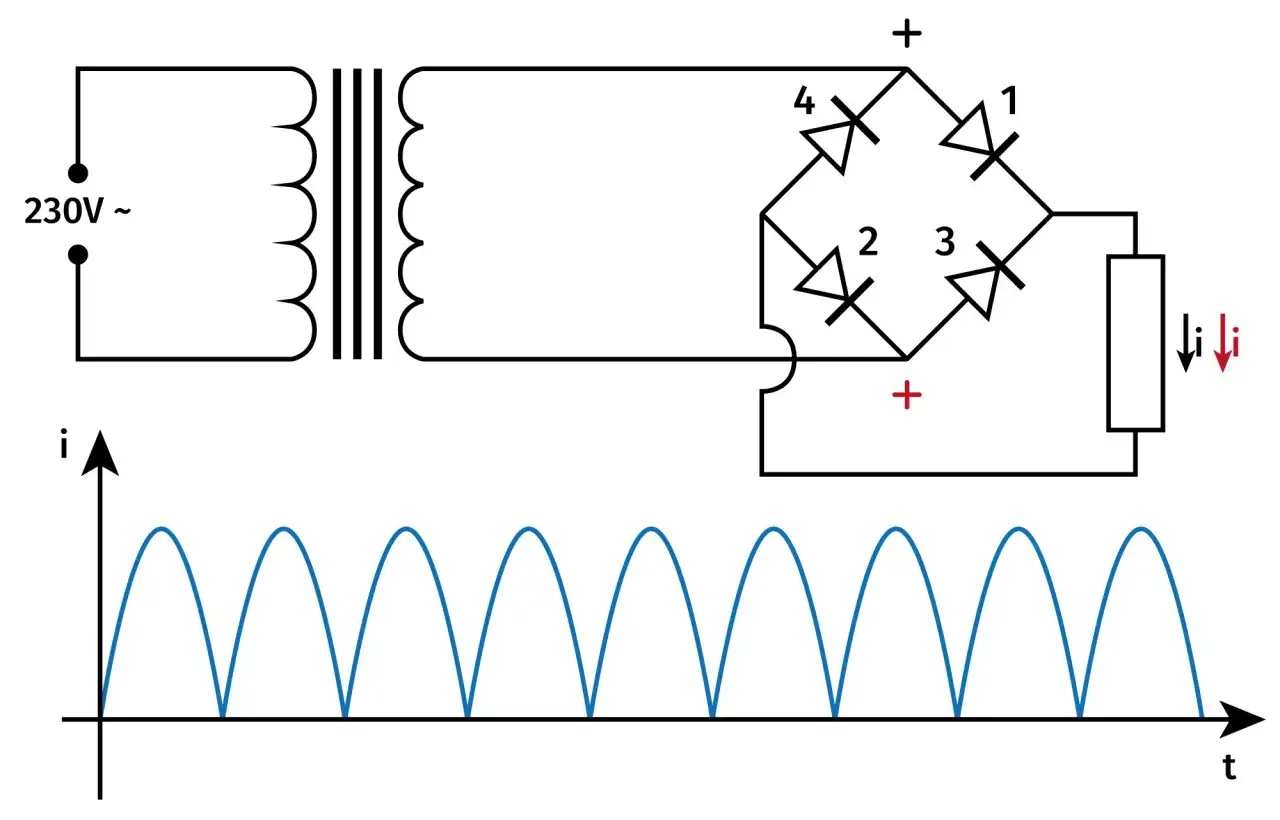

Mostek Graetza w praktyce
W mostku prąd płynie zawsze przez dwie gałęzie prostujące, dlatego łączny spadek napięcia jest wyższy niż w układzie z pojedynczym elementem. To jeden z powodów, dla których przy niskich napięciach wyjściowych każda dziesiąta wolta ma znaczenie. Gdy projektuję prostowanie do zasilania pomocniczego albo ładowarki, od razu sprawdzam, czy klasyczny mostek nie zabierze zbyt dużej części budżetu napięciowego.
Skoro sam mechanizm jest już jasny, następny krok to parametry, które naprawdę decydują o tym, czy dany element wytrzyma konkretne zastosowanie.
Parametry, które naprawdę decydują o wyborze
Przy doborze nie zaczynam od nazwy serii, tylko od kilku liczb. To one mówią, czy element wytrzyma napięcie, zniesie rozruch i nie stanie się niepotrzebnym źródłem strat.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| VRRM | Maksymalne powtarzalne napięcie wsteczne | Musi mieć zapas względem rzeczywistego napięcia szczytowego, inaczej rośnie ryzyko przebicia. |
| IF(AV) | Średni prąd przewodzenia | To podstawowy limit dla pracy ciągłej; ważna jest też temperatura obudowy i chłodzenie. |
| IFSM | Prąd udarowy | Kluczowy przy ładowaniu dużych kondensatorów po starcie i przy krótkich przeciążeniach. |
| VF | Spadek napięcia przewodzenia | Im niższy, tym mniejsze straty mocy i mniej ciepła, zwłaszcza przy większym prądzie. |
| trr | Czas odzyskiwania wstecznego | W przetwornicach impulsowych im krótszy, tym lepiej dla sprawności i zakłóceń. |
| IR | Prąd wsteczny | Wysoki prąd upływu zwiększa straty, szczególnie w gorącym środowisku. |
Żeby to nie było zbyt abstrakcyjne: klasyczny element z rodziny 1 A potrafi mieć IF(AV) 1 A, VRRM 1000 V, IFSM 30 A i VF około 1,1 V, a szybki prostownik 1 A może zejść do trr rzędu 50 ns. Z kolei Schottky przeznaczony do niskich napięć potrafi mieć bardzo niski spadek, na przykład około 0,55 V przy 8 A, ale płaci za to niższym dopuszczalnym napięciem wstecznym. To właśnie ten kompromis najczęściej przesądza o wyborze.
Na tej podstawie da się już sensownie porównać najpopularniejsze technologie i dobrać je do konkretnego zadania.
Który typ wybrać do danego zadania
Tu nie ma jednego zwycięzcy. Każda technologia wygrywa w innym scenariuszu, a najgorszy błąd to kupowanie „mocniejszej” części bez sprawdzenia, czy rzeczywiście pasuje do układu.
| Typ | Najlepsze zastosowanie | Atuty | Ograniczenia |
|---|---|---|---|
| Standardowa krzemowa | Proste prostowanie sieciowe, uniwersalne zasilanie, mniej wymagające układy | Dobra odporność napięciowa, niski koszt, łatwa dostępność | Wyższy spadek napięcia i większe straty niż w Schottky |
| Schottky | Niskonapięciowe wyjścia, duże prądy, zasilanie komputerowe i DC/DC | Niski spadek napięcia, wysoka sprawność, małe straty przy przewodzeniu | Zwykle niższe napięcie wsteczne i większy prąd upływu |
| Ultra-fast / fast recovery | Przetwornice impulsowe, szybkie przełączanie, układy z cewką | Krótki czas odzyskiwania, lepsza współpraca z wysoką częstotliwością | Nie zawsze ma tak niski spadek jak Schottky |
| Mostek prostowniczy | Wejście zasilaczy z AC, ładowarki, prostowanie pełnookresowe | Prosty montaż, kompaktowe rozwiązanie, łatwe użycie | W torze przewodzenia są zwykle dwie diody naraz, więc rosną straty |
W przetwornicach typu buck, czyli obniżających napięcie, producent układu często wymaga szybkiej diody powrotnej. To nie jest detal. W praktyce właśnie ta część może być istotnym źródłem strat w zasilaniu impulsowym, dlatego czasem lepiej wziąć Schottky albo ultra-fast niż „zwykły” prostownik o świetnym napięciu wstecznym. Przy projektach klasy PC oznacza to realnie niższą temperaturę i mniejsze ryzyko problemów z EMI, czyli zakłóceniami elektromagnetycznymi.
Dobór technologii to jedno, ale równie często awarię powoduje zwykły błąd montażowy albo zbyt optymistyczne założenie co do pracy układu.
Najczęstsze błędy przy doborze i montażu
Widziałem już zasilacze, które działały poprawnie tylko do pierwszego większego obciążenia. Problemem nie był „słaby egzemplarz”, tylko zły dobór albo ignorowanie parametrów, które na papierze wyglądają niewinnie.
- Za mały zapas napięcia wstecznego - jeśli układ pracuje z 230 V AC, szczyt napięcia sieci to około 325 V, więc zostawienie zbyt małego marginesu kończy się ryzykiem uszkodzenia.
- Pomijanie prądu udarowego - przy starcie zasilacza kondensatory pobierają bardzo duży impuls, dlatego IFSM ma znaczenie większe, niż wielu osobom się wydaje.
- Wstawienie zbyt wolnego elementu do przetwornicy - klasyczny prostownik może działać, ale w układzie impulsowym wyraźnie zwiększy straty i zakłócenia.
- Brak myślenia o temperaturze - nawet dobry parametr IF(AV) nie pomoże, jeśli obudowa nie odprowadzi ciepła.
- Zbyt długie ścieżki na płytce - w szybkich układach to pogarsza sprawność i potrafi wprowadzać dodatkowe szpilki napięciowe.
- Ignorowanie polaryzacji - pasek na obudowie wyznacza katodę; w praktyce pomyłka potrafi zatrzymać cały tor zasilania.
W kartach katalogowych widać też, że nie każdy element znosi taki sam scenariusz rozruchu. Przykładowo jedna z popularnych serii 1 A dopuszcza udar 30 A przez 8,3 ms, a szybki prostownik podobnej klasy potrafi mieć 35 A. To sporo mówi o tym, jak ważny jest rozruch z pojemnym filtrem na wyjściu.
Te same zasady wracają potem w sprzęcie komputerowym, tylko w trochę innej skali i z większym naciskiem na sprawność.
Gdzie ten element ma największe znaczenie w sprzęcie komputerowym
W komputerach i elektronice użytkowej prostowanie prądu dzieje się częściej, niż wielu użytkowników przypuszcza. Najbardziej oczywiste miejsce to zasilacz sieciowy, ale na tym lista się nie kończy. Elementy prostujące pracują też w ładowarkach laptopów, zasilaczach monitorów, adapterach do stacji dokujących, przetwornicach na płytach pomocniczych i w wielu małych układach DC/DC.
W zasilaczu ATX najpierw prostuje się wejście sieciowe, a później dalsze stopnie pracują już na napięciu stałym. W przetwornicach obniżających napięcie, które karmią peryferia albo sekcje pomocnicze, szybka reakcja diody ma bezpośredni wpływ na temperaturę i stabilność. W bardziej wymagających konstrukcjach część prostowania przejmują MOSFET-y pracujące synchronicznie, bo potrafią ograniczyć straty jeszcze bardziej. To dobry przykład, że w nowoczesnym sprzęcie nie chodzi o samą obecność elementu prostującego, ale o to, ile energii zabiera i jak dobrze wpisuje się w całą architekturę zasilania.
Jeśli patrzę na ten temat od strony praktycznej, to w sprzęcie komputerowym wygrywa nie „najmocniejsza” część, tylko ta, która ma właściwe napięcie, odpowiednią szybkość i rozsądny zapas termiczny. Ta zasada prowadzi już prosto do ostatniej rzeczy, którą warto sprawdzić przed zakupem albo wymianą.
Jak czytać kartę katalogową, żeby nie kupić za słabej części
Gdy wybieram taki element do projektu albo naprawy, przechodzę zawsze przez ten sam krótki filtr. To oszczędza czas i zwykle eliminuje 80 procent nietrafionych zakupów.
- Najpierw ustalam rzeczywiste napięcie pracy i jego szczyty, a dopiero potem patrzę na VRRM.
- Potem sprawdzam prąd średni, ale razem z temperaturą obudowy i sposobem chłodzenia, bo sama liczba z tabeli nie mówi wszystkiego.
- Następnie oceniam prąd udarowy, zwłaszcza jeśli w układzie są duże kondensatory lub ciężki start zasilania.
- W układach impulsowych sprawdzam trr i VF, bo to one najczęściej decydują o sprawności.
- Na końcu patrzę na obudowę, rezystancję termiczną i miejsce na płytce, bo dobry parametrowo element można łatwo przegrzać złym montażem.
Jeśli mam między dwiema opcjami wątpliwość, zwykle wybieram większy zapas napięcia i lepsze odprowadzanie ciepła, nawet kosztem kilku groszy więcej. W prostowaniu zasilania to najczęściej tańsze niż późniejsze szukanie przyczyny awarii, a dobrze dobrany element po prostu znika z pola widzenia, robiąc swoją pracę bez dramatu.
