Impedancja pętli zwarcia - jak odczytać wynik i ocenić instalację

Impedancja pętli zwarcia decyduje o tym, czy w chwili uszkodzenia prąd popłynie dość łatwo, aby bezpiecznik albo wyłącznik nadprądowy odłączył obwód w wymaganym czasie. W praktyce ma to znaczenie nie tylko w rozdzielnicy, lecz także przy zasilaniu komputera, UPS-a, routera czy małej serwerowni, bo od jakości tej drogi powrotnej zależy bezpieczeństwo całej instalacji. W tym tekście wyjaśniam, co naprawdę mierzy ten parametr, jak wygląda pomiar, jak czytać wynik i co zrobić, gdy wartość okazuje się zbyt wysoka.

Co naprawdę mierzy ten parametr

Ja traktuję ten parametr jak test całej drogi, jaką musi pokonać prąd uszkodzeniowy. W uproszczeniu chodzi o pętlę od przewodu fazowego, przez miejsce zwarcia do przewodu ochronnego, PEN albo ziemi, a potem z powrotem do źródła zasilania. Im niższa impedancja tej pętli, tym łatwiej popłynie prąd zwarciowy, a to zwiększa szansę na szybkie zadziałanie zabezpieczenia.

Warto odróżnić ją od samej rezystancji. W obwodzie prądu przemiennego znaczenie ma także reaktancja, czyli składnik związany z zachowaniem obwodu AC i jego geometrią. Dlatego dwa obwody o podobnej długości mogą dawać różny wynik, jeśli różnią się układem tras, połączeń albo jakością styków.

W praktyce na wynik składają się przewody, zaciski, połączenia wyrównawcze, tor ochronny i elementy źródła zasilania. To dlatego nie patrzę na ten pomiar jak na jedną liczbę z miernika, tylko jak na informację o stanie całego toru ochronnego. I właśnie z tego powodu kolejny krok to zrozumienie, dlaczego ten parametr ma tak duże znaczenie dla bezpieczeństwa.

Dlaczego ma znaczenie dla bezpieczeństwa i sprzętu komputerowego

W instalacji z komputerem, monitorem, NAS-em albo UPS-em nie chodzi o teorię, tylko o to, czy zwarcie zakończy się szybkim odłączeniem zasilania. Jeśli prąd zwarciowy jest za mały, przewody i złącza mogą się nagrzać zanim zadziała zabezpieczenie, a w skrajnym przypadku rośnie ryzyko uszkodzeń lub pożaru. Dla mnie to podstawowy powód, by traktować ten parametr serio nawet wtedy, gdy cała instalacja „na oko” działa poprawnie.

Warto też pamiętać, że listwa przeciwprzepięciowa nie załatwia tego problemu. Ona chroni przed przepięciami, a nie zastępuje poprawnego toru zwarciowego. Jeśli instalacja ma słaby wynik, to problem leży głębiej niż w samej elektronice podłączonej do gniazdka.

Dlatego sam odczyt bez znajomości układu sieci niewiele mówi. Dopiero połączenie go z typem zabezpieczenia pokazuje, czy instalacja ma szansę odłączyć uszkodzenie w czasie, którego wymagają normy i zdrowy rozsądek.

Jak wygląda pomiar w praktyce

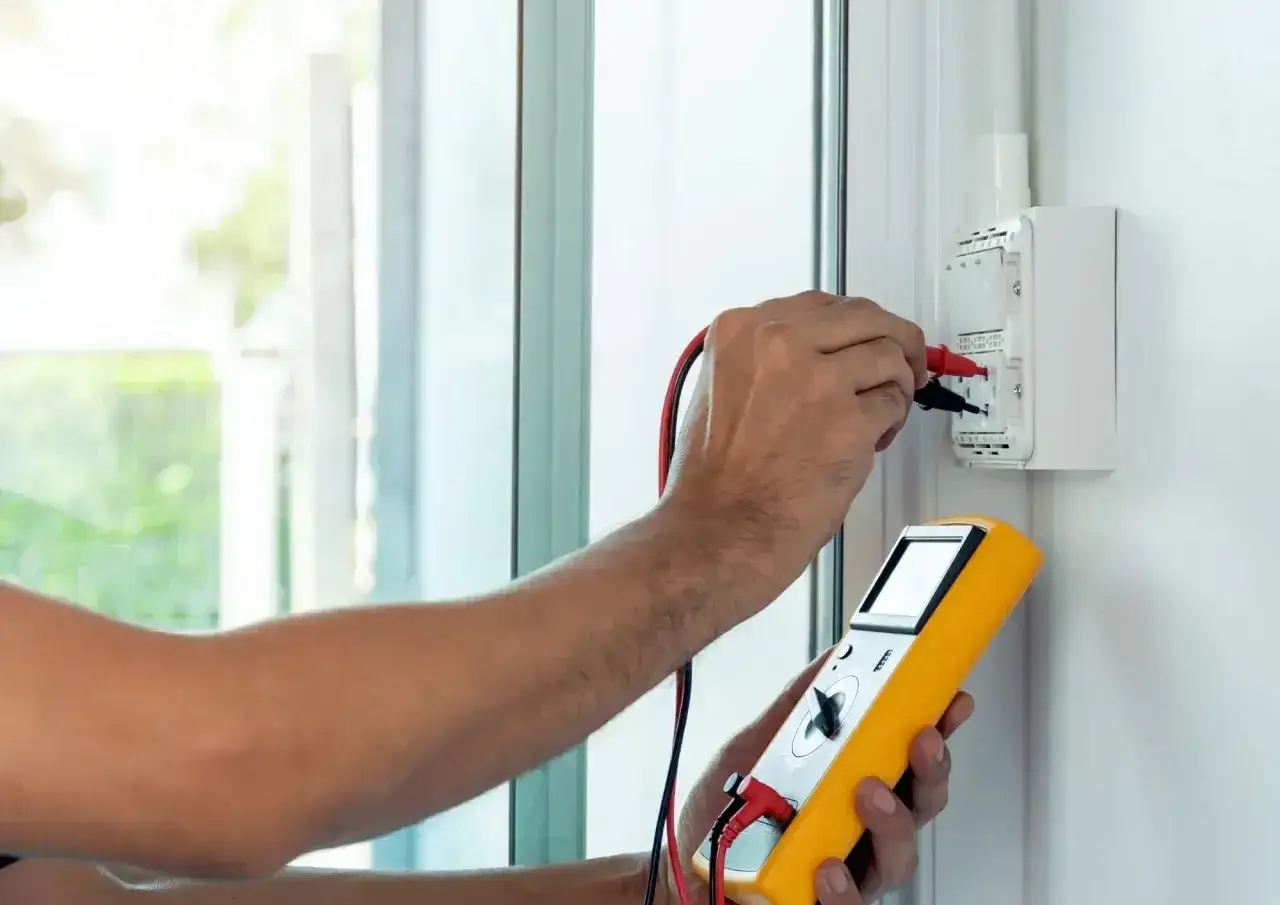

Do pomiaru używa się miernika instalacyjnego z funkcją testu pętli. Urządzenie podaje kontrolowany impuls, mierzy odpowiedź instalacji i na tej podstawie wylicza wartość Zs. W obwodach chronionych różnicówką często wybiera się tryb no-trip, żeby test nie wyzwolił RCD i nie przerwał pracy zasilanych urządzeń.

1. Identyfikuję obwód i sprawdzam, jakie zabezpieczenie ma zadziałać przy uszkodzeniu.
2. Mierzę w najdalszym punkcie obwodu, bo to tam zwykle wychodzi najgorszy rezultat.
3. Dobieram właściwy tryb pomiaru, na przykład L-PE albo wariant bezwyzwalający przy RCD.
4. Powtarzam test, jeśli wynik jest niestabilny albo różni się między kolejnymi próbami.
5. Porównuję odczyt z dopuszczalną wartością dla konkretnego zabezpieczenia, a nie z jedną „magiczną” granicą.

W serwerowni, przy dużej liczbie zasilaczy impulsowych, UPS-ów i urządzeń z filtrami EMI, odczyt potrafi być bardziej kapryśny niż w prostym obwodzie gniazdkowym. Wtedy tym bardziej liczy się poprawna procedura i powtórzenie pomiaru w kilku punktach, zamiast pochopnego wniosku po jednym wyniku. To prowadzi prosto do pytania, jak właściwie odczytać sam rezultat.

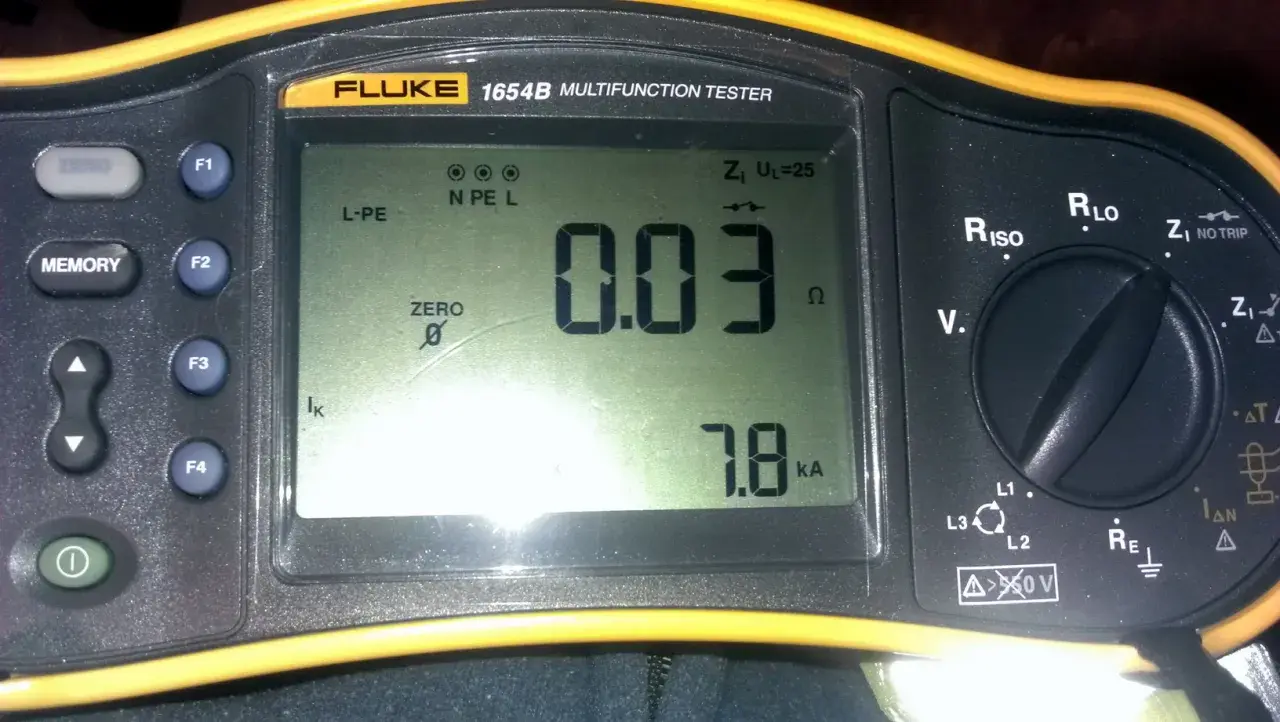

Jak odczytać wynik i nie pomylić go z rezystancją

Najczęściej punkt odniesienia zapisuje się jako Zs ≤ U0 / Ia. U0 to napięcie względem ziemi, a Ia to prąd, przy którym zabezpieczenie ma zadziałać w wymaganym czasie. To prosty zapis, ale za nim stoi ważna rzecz: nie istnieje jeden uniwersalny limit dla wszystkich obwodów.

Przykład: przy U0 = 230 V i Ia = 115 A graniczna wartość wynosi około 2 Ω. To tylko przykład obliczeniowy, ale dobrze pokazuje logikę całego pomiaru. Jeśli zabezpieczenie wymaga większego prądu do zadziałania, dopuszczalna impedancja musi być niższa.

W obwodach końcowych w układzie TN zwykle oczekuje się bardzo szybkiego odłączenia, często w czasie rzędu 0,4 s. Dla części rozdzielczych bywa 5 s. To ważne, bo wynik pętli ma sens dopiero wtedy, gdy wiemy, do jakiego czasu wyłączenia instalacja ma się dopasować.

Ja zwykle patrzę na trzy scenariusze: wynik wyraźnie dobry, wynik graniczny i wynik za wysoki. Pierwszy daje spokój. Drugi oznacza, że trzeba sprawdzić połączenia i zabezpieczenie z większą uwagą. Trzeci mówi wprost, że obwód może nie zadziałać tak szybko, jak powinien, więc naturalnym kolejnym krokiem jest szukanie przyczyny.

Co najczęściej zawyża wynik

Najczęściej winne nie są „złe normy”, tylko bardzo przyziemne detale. To właśnie one potrafią podnieść wynik bardziej, niż wielu osobom się wydaje.

• Za długi obwód i zbyt mały przekrój przewodów.
• Luźne zaciski w gniazdach, puszkach lub rozdzielnicy.
• Utlenione styki, nadpalone połączenia i mikrouszkodzenia przewodów.
• Przerwany albo słabo połączony przewód ochronny PE/PEN.
• Słaby uziom w układzie TT.
• Duża liczba urządzeń zasilanych impulsowo, która potrafi utrudnić stabilny odczyt.

W instalacjach komputerowych szczególnie często widzę sytuację, w której ktoś skupia się na zasilaczu, monitorze albo UPS-ie, a ignoruje sam tor ochronny. To błąd. Jeśli droga zwarciowa ma zbyt duży opór, to nawet bardzo dobry sprzęt nie naprawi problemu po stronie instalacji.

W praktyce nie zakładam też od razu, że winny jest sam miernik. Jeśli odczyt skacze, najpierw sprawdzam połączenia i warunki pomiaru, dopiero potem szukam „dziwnego zachowania” urządzenia. Dzięki temu szybciej znajduję rzeczywistą przyczynę, zamiast kręcić się wokół objawu.

Co zrobić, gdy pętla wychodzi za duża

Gdy wynik jest zbyt wysoki, najrozsądniej działać od najprostszych rzeczy. Wiele problemów rozwiązuje się bez wymiany całej instalacji, ale nie da się tego zrobić na skróty.

1. Sprawdzam ciągłość przewodu ochronnego i połączeń wyrównawczych.
2. Oglądam i dokręcam zaciski, które mogły się poluzować albo skorodować.
3. Mierzę obwód segmentami, żeby znaleźć fragment, który najbardziej zawyża wynik.
4. Weryfikuję przekrój i długość przewodów, bo czasem problem jest po prostu konstrukcyjny.
5. W układzie TT sprawdzam uziom i współpracę z RCD, zamiast liczyć wyłącznie na sam wynik pętli.
6. Nie zmieniam typu zabezpieczenia „na oko”; taki ruch trzeba policzyć, bo inaczej można pogorszyć selektywność albo ochronę przewodów.

Jeśli obwód zasila stanowisko z komputerem, NAS-em lub inną wrażliwą elektroniką, nie próbuję łatać problemu droższą listwą czy mocniejszym UPS-em. Najpierw musi być poprawny tor ochronny. Dopiero potem ma sens inwestowanie w sprzęt, który ma chronić urządzenia, a nie maskować błąd instalacji.

Najrozsądniejsza kolejność sprawdzenia przy domowej instalacji i sprzęcie

Gdybym miał ocenić jeden obwód w mieszkaniu albo przy biurku z komputerem, zacząłbym od trzech rzeczy: rodzaju sieci, ciągłości przewodu ochronnego i typu zabezpieczenia. Sam odczyt z miernika jest ważny, ale dopiero w tym kontekście pokazuje, czy instalacja ma realną szansę odłączyć uszkodzenie we właściwym czasie.

• Najpierw tor ochronny, potem interpretacja wyniku.
• Najpierw przyczyna wysokiej wartości, dopiero potem decyzja o zmianie zabezpieczenia.
• Najpierw bezpieczeństwo instalacji, dopiero później droższa elektronika podłączona do gniazdka.

Jeżeli wynik budzi wątpliwości, nie szukałbym winy w zasilaczu komputera jako pierwszym kroku. Najpierw sprawdzam pętlę ochronną, bo to ona decyduje, czy zwarcie zostanie odłączone szybko, czy zamieni się w problem, którego dało się uniknąć.
