W praktyce najwięcej nieporozumień wokół zasilania bierze się z prostego faktu: w instalacji trójfazowej nie ma jednego „napięcia sieci”, tylko kilka wartości zależnych od tego, co z czym porównujesz. W tym tekście rozkładam na czynniki pierwsze napięcie międzyfazowe: pokazuję różnicę między napięciem fazowym i między dwiema fazami, tłumaczę skąd bierze się 400 V, kiedy ma to znaczenie dla elektroniki i jak nie pomylić odczytów przy pomiarze.
Najważniejsze różnice, które warto zapamiętać
- W polskich instalacjach niskiego napięcia standardem jest układ 230/400 V: 230 V między fazą a neutralnym i 400 V między dwiema fazami.
- Te 400 V nie powstaje przez zwykłe dodanie dwóch wartości 230 V, tylko z różnicy wektorowej napięć przesuniętych o 120°.
- W domowej elektronice i komputerach najczęściej liczy się 230 V, a 400 V pojawia się przy większych odbiornikach, napędach, kuchniach, ogrzewaniu i części zasilania infrastruktury IT.
- Przy pomiarze najłatwiej pomylić napięcie fazowe z międzyfazowym albo nie uwzględnić braku przewodu neutralnego.
- Asymetria faz, zanik jednej fazy i zły dobór odbiornika potrafią uszkodzić sprzęt szybciej niż sama wartość napięcia.

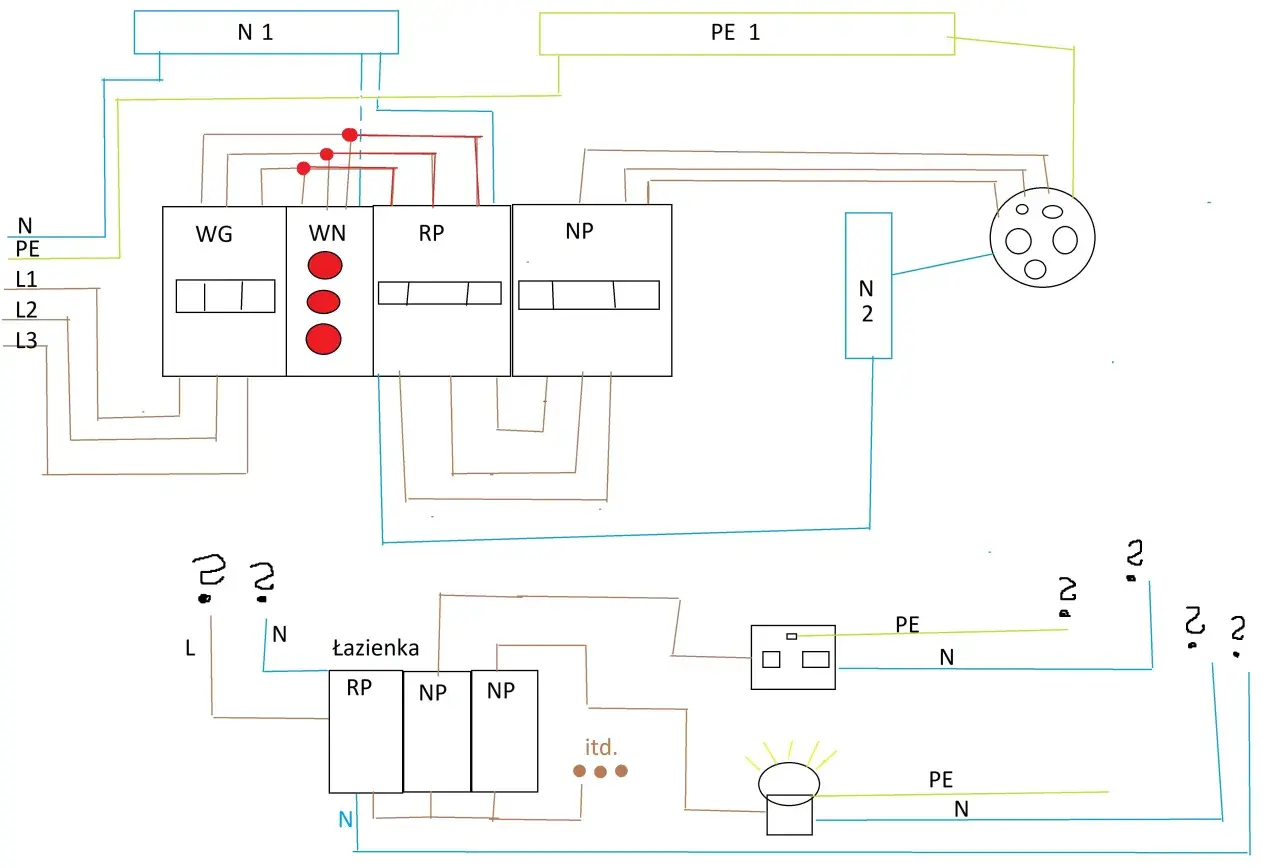

Jak rozumieć układ trójfazowy bez zbędnej teorii
Ja najczęściej tłumaczę to bardzo prosto: w układzie trójfazowym masz trzy przebiegi prądu i napięcia przesunięte względem siebie o 120°. To właśnie dlatego w jednej instalacji możesz spotkać dwie różne wartości użyteczne dla użytkownika końcowego. Pierwsza to napięcie między fazą a przewodem neutralnym, druga to napięcie między dwoma przewodami fazowymi.
W polskiej praktyce oznacza to zwykle 230 V oraz 400 V. Dla czytelnika, który patrzy na tabliczkę znamionową urządzenia, najważniejsze jest rozróżnienie, czy sprzęt ma pracować na jednej fazie, czy potrzebuje zasilania trójfazowego. To nie jest detal z podręcznika, tylko rzecz, która decyduje, czy urządzenie w ogóle ruszy i czy nie uszkodzisz go przy podłączeniu.
| Rodzaj napięcia | Między czym je mierzysz | Typowa wartość | Co oznacza w praktyce |
|---|---|---|---|
| Fazowe | Faza i neutralny | 230 V | Zasila większość gniazdek i typową elektronikę domową |
| Międzyfazowe | Dwie różne fazy | 400 V | Pojawia się przy większych odbiornikach i zasilaniu 3-fazowym |
| Skuteczne | Wartość RMS | Używana w dokumentacji | To nią posługują się normy, mierniki i dane techniczne |
Warto też pamiętać, że w starszych opisach sprzętu można natknąć się na 220/380 V. Dziś częściej spotkasz 230/400 V, ale sens techniczny pozostaje ten sam: jedna wartość dotyczy toru faza-neutralny, a druga dwóch faz między sobą. Gdy to już uporządkujesz, łatwiej zrozumieć, skąd bierze się 400 V i dlaczego nie wolno traktować tego jak zwykłej sumy napięć.
Skąd bierze się 400 V między fazami
Źródłem tej wartości nie jest magia, tylko geometria wektorów. Dwie fazy nie mają tego samego przebiegu w czasie, bo są przesunięte o 120°. Gdy liczysz różnicę między nimi, dostajesz nie 230 + 230, tylko wynik zależny od kąta przesunięcia. W praktyce wychodzi √3 razy więcej niż napięcie fazowe, czyli przy 230 V około 398 V, zaokrąglane do 400 V.
To ważny punkt, bo wiele osób intuicyjnie zakłada, że skoro „dwie fazy są po 230 V”, to razem dają 460 V. Tak nie działa układ trójfazowy. Tu liczy się relacja wektorowa, a nie proste dodawanie liczb. Ja traktuję to jako jedną z tych rzeczy, które najlepiej zrozumieć raz, bo potem od razu przestają zaskakiwać odczyty z miernika czy analizatora sieci.
W układzie gwiazdy masz dostęp do dwóch poziomów napięcia: fazowego i między dwiema fazami. W układzie trójkąta sytuacja wygląda inaczej, bo nie ma przewodu neutralnego, a uzwojenia pracują bezpośrednio na napięciu międzyfazowym. To właśnie dlatego w dokumentacjach silników, transformatorów i większych urządzeń tak często pojawia się zapis 3~ 400 V albo 400 V AC.
Najkrócej: 400 V nie jest „drugim rodzajem prądu”, tylko naturalną konsekwencją pracy trzech faz przesuniętych w czasie. Gdy to już jest jasne, łatwiej przejść do pytania, kiedy ta różnica ma znaczenie dla sprzętu, który stoi u ciebie na biurku albo w szafie rack.
Gdzie to ma znaczenie w domu, warsztacie i przy sprzęcie komputerowym
W codziennym użytkowaniu temat napięcia między dwiema fazami nie dotyczy każdego urządzenia tak samo. Typowy komputer stacjonarny, monitor, router czy NAS pracują z jednofazowego zasilania 230 V, nawet jeśli cały dom jest przyłączony trójfazowo. Dla takiego sprzętu liczy się przede wszystkim poprawnie dobrany zasilacz, bezpieczny obwód i stabilne napięcie na gniazdku.
Inaczej wygląda to przy urządzeniach o większej mocy. Płyta indukcyjna, duża pompa ciepła, część sprężarek, niektóre ładowarki, klimatyzatory i sprzęt warsztatowy często korzystają z zasilania 3-fazowego. Wtedy 400 V nie jest abstrakcją, tylko normalnym parametrem pracy. To samo dotyczy infrastruktury IT, jeśli zamiast jednego peceta masz większy zestaw urządzeń, szafę rack, UPS, klimatyzację i osobne obwody zasilające.
W takim środowisku nie chodzi już tylko o „czy sprzęt się włączy”, ale o rozkład obciążenia. Jeśli jedna faza jest przeciążona, a dwie pozostałe pracują lekko, instalacja traci sensowną symetrię i szybciej pojawiają się problemy z nagrzewaniem przewodów, spadkami napięcia i wyzwalaniem zabezpieczeń. Dla czytelnika związanego ze sprzętem komputerowym to szczególnie ważne przy planowaniu domowego serwera, stanowiska do renderingu albo małej pracowni z wieloma zasilaczami.
| Sprzęt lub zastosowanie | Jakiego zasilania zwykle wymaga | Co z tego wynika |
|---|---|---|
| Komputer, monitor, router | 1 faza, 230 V | Nie podłącza się bezpośrednio między dwie fazy |
| Szafa rack, UPS, serwerownia | Często 230 V, czasem 3 fazy po stronie zasilania infrastruktury | Liczy się bilans obciążeń i poprawny dobór toru zasilania |
| Urządzenia grzewcze, duże silniki, część ładowarek | 3 fazy, 400 V | Potrzebne są właściwe zabezpieczenia i zgodność z tabliczką znamionową |
Jeśli patrzysz na temat od strony elektroniki użytkowej, najważniejszy wniosek jest prosty: to nie samo 400 V jest istotne, tylko to, do czego je podajesz. Dobrze dobrany sprzęt wykorzysta je bez problemu, a źle podłączony element elektroniczny może przestać działać natychmiast. Z tego powodu praktyka pomiaru jest równie ważna jak sama teoria.
Jak mierzyć i nie pomylić odczytu
Przy pomiarze najczęstszy błąd polega na tym, że ktoś nie rozróżnia punktów odniesienia. Jeśli chcesz sprawdzić napięcie fazowe, mierzysz między fazą a neutralnym. Jeśli chcesz sprawdzić napięcie międzyfazowe, mierzysz między dwiema fazami. Brzmi banalnie, ale w rozdzielnicy to właśnie ten szczegół robi różnicę między poprawnym odczytem a zupełnie mylnym wnioskiem.
- Ustaw miernik na pomiar napięcia przemiennego, nie stałego.
- Sprawdź, czy przewody i końcówki pomiarowe są w dobrym stanie.
- Najpierw porównaj fazę z neutralnym, potem fazę z fazą.
- Odczyt zapisuj dla L1-L2, L2-L3 i L3-L1, bo każdy tor może zachowywać się inaczej.
- Nie zakładaj, że wynik będzie idealnie równy 400,0 V. W realnej sieci wartość może się wahać.
Ja nie polecam podchodzenia do tego z przypadkowym miernikiem i luźnymi przewodami. W rozdzielnicy lepiej używać przyrządu o odpowiedniej kategorii bezpieczeństwa, a jeśli nie masz doświadczenia, nie rób pomiarów pod napięciem samodzielnie. To nie jest miejsce na improwizację, zwłaszcza gdy w grę wchodzi sprzęt droższy niż sam miernik.
Najczęstsze pomyłki są trzy. Po pierwsze, ktoś mierzy AC na złym zakresie i interpretuje bez sensu migające wskazania. Po drugie, ktoś bierze za neutralny przewód, który neutralnym nie jest, bo instalacja jest nietypowa albo źle opisana. Po trzecie, ktoś zapomina, że brak obciążenia i obecność obciążenia mogą zmieniać odczyty, zwłaszcza gdy instalacja jest już nierówno rozłożona. Gdy to masz z głowy, łatwiej przejść do najgroźniejszych problemów: asymetrii i zaniku jednej fazy.
Co oznaczają odchyłki, asymetria i zanik jednej fazy
W idealnym świecie wszystkie trzy fazy są równe i przesunięte dokładnie o 120°. W rzeczywistości instalacja bywa obciążona nierówno, a wtedy pojawia się asymetria. Jej skutkiem mogą być różne napięcia na poszczególnych fazach, większe nagrzewanie przewodów i gorsza praca silników, zasilaczy oraz układów sterujących.
Najbardziej niebezpieczny scenariusz to utrata przewodu neutralnego w układzie, w którym część odbiorników liczy na stabilne 230 V względem neutralnego. Wtedy napięcia na poszczególnych odbiornikach mogą „rozjechać się” tak mocno, że na części urządzeń pojawia się napięcie zbliżone do międzyfazowego. Dla elektroniki zasilanej z 230 V to może oznaczać natychmiastowe uszkodzenie.
W praktyce objawy bywają bardzo przyziemne: buczenie urządzenia, losowe restarty, błędy zasilacza, miganie oświetlenia, wybijanie zabezpieczeń albo zauważalnie większe grzanie się sprzętu. Przy drogim wyposażeniu warto rozważyć przekaźnik kontroli faz albo analizator sieci, bo taki układ ostrzeże cię wcześniej niż użytkownik zauważy problem. To nie jest gadżet, tylko realne zabezpieczenie, zwłaszcza tam, gdzie jeden błąd w zasilaniu może zatrzymać całe stanowisko pracy.
| Objaw | Możliwa przyczyna | Co z tym zrobić |
|---|---|---|
| Różne napięcia na poszczególnych torach | Asymetria obciążenia | Sprawdzić rozkład faz i rozłożyć odbiorniki bardziej równomiernie |
| Restarty i losowe błędy zasilania | Spadki napięcia lub niestabilny tor | Zweryfikować instalację i jakość połączeń |
| Nagły wzrost napięcia na sprzęcie 230 V | Problem z neutralnym lub błędne połączenie | Natychmiast odłączyć urządzenia i wezwać elektryka |
Jeśli widzisz takie objawy, nie próbuj „przeczekać” sytuacji. W elektronice uszkodzenia przez zły tor zasilania są często kaskadowe: najpierw pada zasilacz, potem układ sterowania, a dopiero na końcu ktoś szuka przyczyny w zupełnie innym miejscu. Z tego powodu kolejny krok to pytanie, kiedy w ogóle warto sięgać po zasilanie trójfazowe, a kiedy zwykła jedna faza w zupełności wystarczy.
Kiedy potrzebujesz zasilania 3-fazowego, a kiedy zwykłej jednej fazy
Jeśli mówimy o komputerze, monitorze, laptopie, routerze czy typowym zestawie biurowym, zwykle wystarczy jedna faza. Tu korzyść z 3-fazowego przyłącza jest pośrednia: pozwala lepiej rozdzielić obciążenie całego mieszkania, domu albo biura, ale nie zmienia samej pracy sprzętu końcowego. Dla większości użytkowników peceta to właśnie jest najrozsądniejszy model.
Trójfazowe zasilanie zaczyna mieć sens wtedy, gdy rośnie moc, czas pracy pod obciążeniem albo liczba odbiorników. Jeśli budujesz stanowisko z kilkoma mocnymi komputerami, serwerem NAS, klimatyzacją i osobnym UPS-em, to równomierny rozkład faz daje realną korzyść. Znika część problemów z przeciążeniem jednego obwodu, a instalacja pracuje stabilniej. To jedna z tych rzeczy, które są mało spektakularne na papierze, ale bardzo odczuwalne w praktyce.
| Zostań przy jednej fazie, gdy | Sięgnij po 3 fazy, gdy |
|---|---|
| obsługujesz typową elektronikę domową i komputerową | masz urządzenia o dużej mocy lub długim czasie pracy |
| nie potrzebujesz 400 V według dokumentacji urządzenia | sprzęt ma tabliczkę 3~ lub 400 V AC |
| liczy się prostota instalacji | ważne jest równoważenie obciążeń i większy zapas mocy |
| mówimy o pojedynczym stanowisku komputerowym | projektujesz większą infrastrukturę IT lub warsztat |
W mojej ocenie najczęściej błąd polega nie na tym, że ktoś ma za mało faz, tylko na tym, że źle interpretuje wymagania sprzętu. Jeżeli na tabliczce masz 230 V, nie szukaj na siłę zasilania 400 V. Jeżeli masz 400 V, nie próbuj „załatwić sprawy przejściówką”, bo to skrót prowadzący wprost do awarii. Najpierw dokumentacja urządzenia, potem instalacja, dopiero na końcu jakiekolwiek podłączanie.
Co sprawdzić przed podłączeniem droższego sprzętu
Przed podłączeniem czegokolwiek cenniejszego niż zwykła ładowarka sprawdzam zawsze trzy rzeczy: oznaczenie zasilania na tabliczce, obecność właściwego przewodu ochronnego i zgodność obwodu z wymaganiami urządzenia. To brzmi prosto, ale właśnie na tym etapie najczęściej wychodzą rzeczy, które później ratują zasilacz, sterownik albo płytę główną.
- Sprawdź, czy urządzenie ma zapis 230 V, 400 V albo 3~ i nie zgaduj na podstawie samego typu wtyczki.
- Zweryfikuj, czy obwód ma odpowiednie zabezpieczenie i czy nie jest już przeciążony innymi odbiornikami.
- Jeśli sprzęt ma pracować długo, sprawdź rozkład obciążenia między fazami, a nie tylko samą obecność napięcia.
- Przy cenniejszej elektronice zwróć uwagę na ochronę przeciwprzepięciową i jakość uziemienia.
Jeśli masz urządzenie komputerowe lub inny sprzęt elektroniczny, który działa na jednej fazie, nie kombinuj z podłączaniem go między dwie fazy tylko dlatego, że w rozdzielnicy „jest 400 V”. To najkrótsza droga do awarii. W praktyce najważniejsze nie jest samo napięcie jako liczba, tylko to, czy jest zgodne z wymaganiami odbiornika i czy instalacja utrzymuje je w stabilnych granicach.
Gdy patrzę na ten temat z perspektywy elektroniki i sprzętu komputerowego, wniosek jest jeden: warto rozumieć różnicę między napięciem fazowym a międzyfazowym, ale jeszcze ważniejsze jest poprawne dopasowanie instalacji do urządzenia. Jeśli trzymasz się tej zasady, 230 V i 400 V przestają być źródłem chaosu, a stają się po prostu dwoma użytecznymi parametrami tej samej sieci.
