W elektronice ten element wciąż ma bardzo praktyczne zastosowanie: potrafi wzmacniać małe sygnały, sterować większym obciążeniem i pracować jako prosty klucz w układach z mikrokontrolerem. W praktyce tranzystor bipolarny bywa wybierany tam, gdzie liczą się prostota sterowania, przewidywalne zachowanie i szybkie wdrożenie bez nadmiaru elementów. W tym artykule pokazuję, jak działa, czym różnią się odmiany NPN i PNP, na co patrzeć w nocie katalogowej oraz kiedy lepiej od razu sięgnąć po MOSFET.
Najważniejsze rzeczy, które warto wiedzieć o BJT
- BJT jest sterowany prądem bazy, więc sam sygnał sterujący nie wystarcza bez ograniczenia prądu.
- Najczęściej spotkasz wersje NPN i PNP, a ich wybór zmienia sposób podłączenia obciążenia i logikę sterowania.
- W przewodzeniu złącze baza-emiter zachowuje się podobnie do diody, zwykle z napięciem około 0,6-0,7 V.
- Przy przełączaniu kluczowe są nasycenie, prąd bazy i straty cieplne, nie tylko katalogowe wzmocnienie.
- W prostych układach analogowych i małych driverach BJT nadal bywa bardzo rozsądnym wyborem.
Jak działa złącze bipolarne w praktyce
Najprościej rzecz ujmując, BJT otwiera się wtedy, gdy przez bazę popłynie niewielki prąd, a to pozwala kontrolować znacznie większy prąd kolektora. Ja patrzę na ten element jak na precyzyjny zawór: nie steruję nim „napięciowo” w czystym sensie, tylko uruchamiam zjawisko, które przekłada się na wzmocnienie prądowe. To właśnie dlatego tak dobrze sprawdza się zarówno w wzmacniaczach, jak i w prostych kluczach.
W trybie aktywnym obowiązuje w przybliżeniu zależność IC ≈ β × IB, ale β, czyli hFE, nie jest stałe. Zmienia się wraz z prądem kolektora, temperaturą i konkretnym egzemplarzem. Gdy projektuję układ, nie zakładam więc, że „typowe wzmocnienie” z noty rozwiązuje sprawę. To tylko punkt startowy.
| Obszar pracy | Co dzieje się na złączach | Jak zachowuje się element | Do czego ma sens |
|---|---|---|---|
| Odcięcie | Złącze baza-emiter i baza-kolektor są spolaryzowane zaporowo | Prąd jest minimalny, tranzystor jest praktycznie wyłączony | Stan OFF w kluczach |
| Aktywny | Baza-emiter jest w przewodzeniu, baza-kolektor w zaporze | Prąd kolektora rośnie proporcjonalnie do prądu bazy | Wzmacnianie sygnału |
| Nasycenie | Oba złącza są spolaryzowane w przewodzeniu | Spadek VCE robi się mały, zwykle około 0,05-0,3 V zależnie od prądu | Pełne załączenie w roli klucza |
W praktyce najwięcej pomyłek bierze się z mylenia trybu aktywnego z nasyceniem. Jeśli element ma pracować jako klucz, chcę go widzieć głęboko w nasyceniu, ale jeśli ma zachowywać się liniowo, nie mogę go tam wpychać. Z tego wynikają też różnice między NPN i PNP, a to już wpływa na cały sposób projektowania układu.

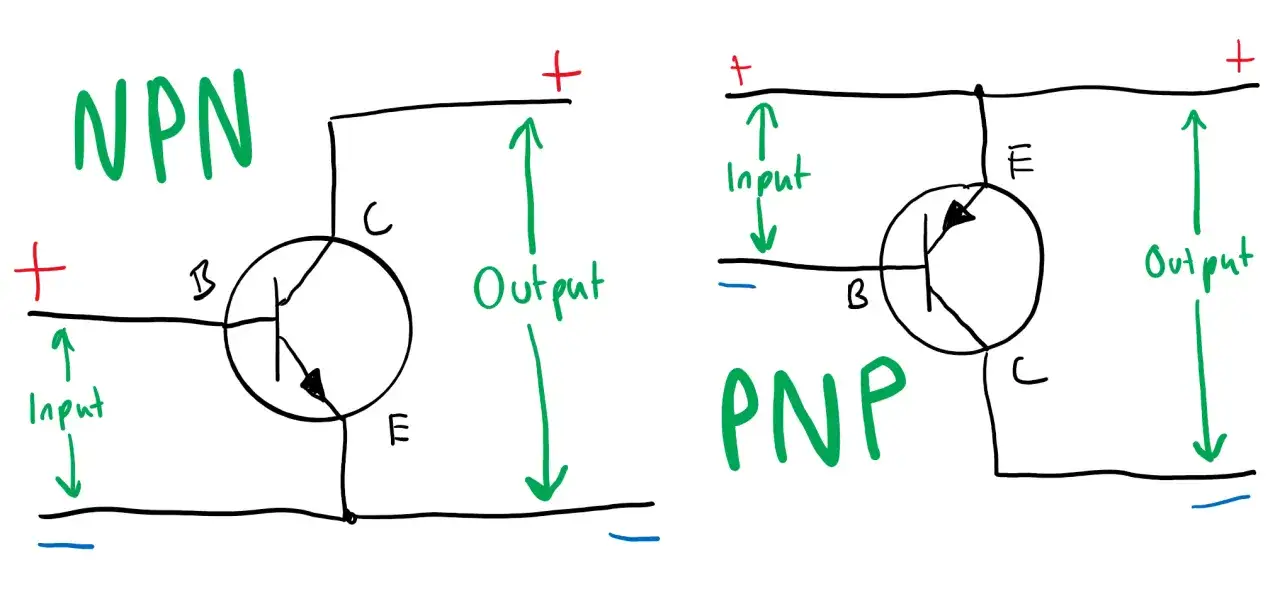

NPN i PNP bez zbędnej teorii
NPN i PNP różnią się przede wszystkim kierunkiem polaryzacji i wygodą w konkretnym połączeniu. W NPN baza musi być wyżej od emitera o około 0,6-0,7 V, a w PNP sytuacja jest odwrotna. To brzmi banalnie, ale w praktyce decyduje o tym, czy obciążenie włączysz po stronie masy, czy po stronie zasilania, i czy mikrokontroler poradzi sobie ze sterowaniem bez dodatkowego stopnia.
| Cecha | NPN | PNP |
|---|---|---|
| Najprostszy sposób sterowania | Sygnał dodatni względem emitera | Sygnał niższy od emitera |
| Typowe miejsce w układzie | Low-side, czyli po stronie masy | High-side, czyli po stronie plusa |
| Wygoda z mikrokontrolerem | Zwykle bardzo dobra | Często wymaga dodatkowego tranzystora lub innego stopnia |
| Typowe zastosowanie | Klucze, proste wzmacniacze, drivery LED i przekaźników | Przełączanie zasilania po stronie dodatniej, pary komplementarne |
Jeśli mam do dyspozycji 3,3 V albo 5 V z układu cyfrowego, najczęściej łatwiej mi zrobić sensowny układ z NPN po stronie niskiej. PNP nie jest gorszy, tylko częściej wymaga bardziej świadomego sterowania. Tę różnicę widać jeszcze mocniej, kiedy dochodzę do doboru konkretnych parametrów z noty katalogowej.
Jak dobrać element do wzmacniacza lub klucza
Gdy dobieram tranzystor do projektu, nie zaczynam od nazwy obudowy ani od obiecywanego „uniwersalnego” zastosowania. Najpierw sprawdzam, czy układ ma wzmacniać sygnał, czy przełączać obciążenie, a potem schodzę do liczb. W praktyce najbardziej liczą się pięć rzeczy: napięcie, prąd, moc strat, wzmocnienie w konkretnym punkcie pracy i zachowanie w nasyceniu.
- hFE / β - przydatne jako orientacja, ale nie jako jedyna podstawa projektu. Wartość zależy od prądu, temperatury i egzemplarza.
- VCEO, VCBO i VEBO - pokazują, jakie napięcia element może wytrzymać. Tu nie ma miejsca na zgadywanie.
- IC i PD - maksymalny prąd kolektora i moc strat. Jeśli obciążenie pracuje ciągle, zapas termiczny jest ważniejszy niż „na papierze się zgadza”.
- VCEsat - kluczowe w przełączaniu. Im niższe nasycenie, tym mniejsze straty i mniejsze grzanie.
- fT oraz czasy przełączania - ważne, gdy układ ma działać szybko albo gdy pracuje impulsowo.

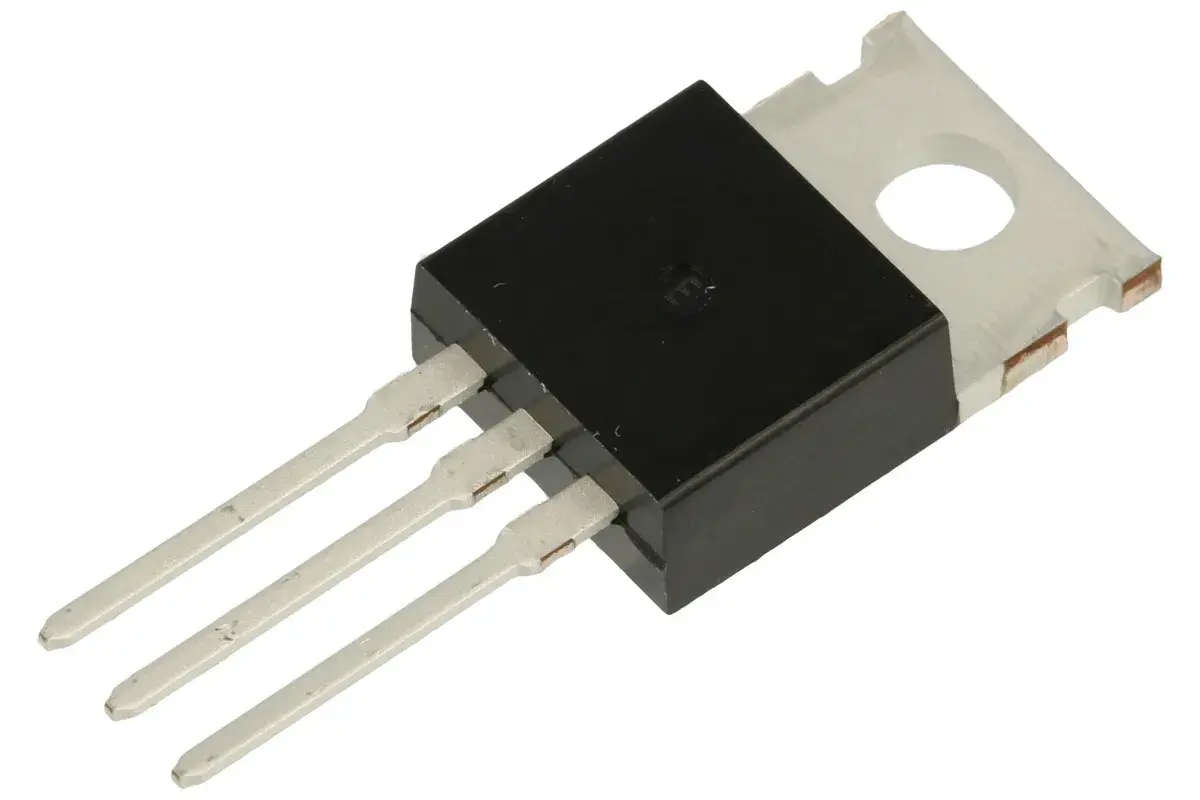

- Obudowa i termika - TO-92, SOT-23, SOT-89 czy większe wykonania mocy potrafią całkowicie zmienić realne możliwości elementu.
Przy prostym kluczu zwykle przyjmuję, że prąd bazy ma być rzędu kilku procent prądu kolektora; jako bezpieczny punkt startowy często traktuję 1/10, a potem sprawdzam wynik z notą i temperaturą. Rezystor bazy liczę prostym wzorem: RB ≈ (Vsterowania - 0,7 V) / IB. To nie jest akademicka elegancja, tylko praktyka, która chroni wyjście mikrokontrolera i ogranicza przypadkowe przeciążenia. Żeby jednak uczciwie ocenić sens takiego wyboru, trzeba go zestawić z MOSFET-em.
Kiedy lepiej wybrać MOSFET
Jeśli projekt ma pracować przy większych prądach, mieć niskie straty i możliwie proste sterowanie z logiki, MOSFET bardzo często wygrywa. BJT nadal ma swoje miejsce, ale przewaga MOSFET-a rośnie tam, gdzie liczy się szybkie przełączanie i brak konieczności dostarczania stałego prądu sterującego. W małych układach analogowych lub tam, gdzie ważna jest przewidywalna zależność prądu od bazy, BJT bywa natomiast bardziej naturalny.
| Kryterium | BJT | MOSFET | Co z tego wynika |
|---|---|---|---|
| Sposób sterowania | Prąd bazy | Napięcie bramki | MOSFET jest wygodniejszy dla cyfrowych sterowników |
| Straty przewodzenia | Mały spadek VCEsat przy dobrze dobranym kluczu | Strata zależy od RDS(on) | Przy większych prądach MOSFET zwykle jest korzystniejszy |
| Szybkość | Może ograniczać go magazynowanie ładunku w nasyceniu | Zwykle łatwiej uzyskać szybkie przełączanie | W układach impulsowych MOSFET częściej jest bezpieczniejszym wyborem |
| Układy analogowe | Bardzo dobre do małych sygnałów i źródeł prądowych | Również użyteczne, ale zachowują się inaczej | W analogach BJT nadal bywa prostszy do okiełznania |
| Wymagania wobec sterowania | Trzeba pilnować prądu bazy | Trzeba pilnować ładunku bramki | Oba mają swoje pułapki, tylko inne |
Ja traktuję tę decyzję dość pragmatycznie: jeśli potrzebuję prostego wzmacniacza, źródła prądowego, przełącznika do małego obciążenia albo stopnia pośredniego, BJT nadal ma sens. Jeśli jednak obciążenie jest większe, napięcie zasilania niskie, a strata mocy ma znaczenie, MOSFET często jest po prostu wygodniejszy. Właśnie dlatego najwięcej kłopotów rodzą nie same topologie, tylko detale uruchomienia.
Najczęstsze błędy przy uruchamianiu układu
W praktyce większość problemów nie wynika z tego, że element „jest zły”, tylko z tego, że został źle użyty. Najpierw widać to na stole, potem na płytce, a na końcu w postaci grzania, niestabilności albo dziwnej reakcji obciążenia. Poniżej zestawiam błędy, które spotykam najczęściej.
| Objaw | Najczęstsza przyczyna | Co poprawiam |
|---|---|---|
| Tranzystor wyraźnie się grzeje | Za mały prąd bazy albo praca bez pełnego nasycenia | Dobieram większy prąd sterujący, sprawdzam VCEsat i termikę |
| Obciążenie nie przełącza się do końca | Za mały zapas prądu, zły pinout albo pomyłka w polaryzacji | Weryfikuję wyprowadzenia i obliczam sterowanie od nowa |
| Układ wyłącza się z opóźnieniem | Magazynowanie ładunku w nasyceniu | Zmniejszam nadmierne nasycenie albo wybieram inną topologię |
| Wyjście mikrokontrolera zachowuje się niestabilnie | Brak rezystora bazowego lub zbyt duży prąd z pinu | Dodaję ograniczenie prądu i sprawdzam budżet prądowy wyjścia |
| Element działa tylko z jedną sztuką | Zbyt mocne poleganie na rozrzucie hFE | Projektuję układ z zapasem, a nie na granicy danych typowych |
Najbardziej zdradliwa jest wiara w to, że wzmocnienie z katalogu załatwia wszystko. Nie załatwia, bo w praktyce temperatury, tolerancje i różnice między sztukami potrafią zmienić zachowanie układu bardziej niż się wydaje. Jeśli ma działać pewnie, trzeba projektować z zapasem, a nie „na styk”.
Co sprawdzam przed zamówieniem i lutowaniem
Jeśli wybieram tranzystor bipolarny do prostego projektu, sprawdzam zawsze tę samą kolejność: funkcję układu, realny prąd obciążenia, napięcie pracy, sposób sterowania i warunki cieplne. Ten porządek jest prosty, ale skuteczny, bo od razu odsiewa elementy, które pasują tylko na papierze. Przy pracy ciągłej zostawiam co najmniej 20-30% zapasu prądowego i termicznego, a przy trudniejszych warunkach jeszcze więcej.
- Dobieram NPN lub PNP do strony obciążenia, a nie odwrotnie.
- Sprawdzam pinout konkretnego producenta, bo kolejność wyprowadzeń potrafi różnić się między rodzinami.
- Jeśli układ ma przełączać szybko, unikam zbyt głębokiego nasycenia.
- Do sterowania z MCU zawsze zakładam rezystor bazy i realny limit prądu pinu.
- W torach analogowych większe znaczenie mają szum, liniowość i punkt pracy niż sam katalogowy symbol.
W praktyce najlepiej działa podejście: najpierw funkcja, potem parametry, na końcu konkretny symbol katalogowy. Dzięki temu układ jest prostszy, chłodniejszy i znacznie mniej kapryśny przy pierwszym uruchomieniu.
