W elektronice napięcie decyduje o tym, czy układ ruszy, jaką moc da się bezpiecznie przesłać i dlaczego jeden zasilacz działa bez zarzutu, a drugi kończy się restartami lub grzaniem. W tym tekście rozkładam temat na prostą definicję, typowe poziomy spotykane w sprzęcie komputerowym, sposób pomiaru oraz pułapki przy doborze ładowarki, przewodu i zasilacza. To szczególnie ważne, gdy kupuje się komputer, laptop albo akcesoria i nie chce się przepłacić za sprzęt, który na papierze wygląda dobrze, a w praktyce nie współpracuje z resztą zestawu.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Różnica potencjałów to nie „siła” urządzenia, tylko warunek, który pozwala ładunkom płynąć przez obwód.
- W polskich gniazdkach spotyka się 230 V AC i 50 Hz, ale w elektronice użytkowej dużo częściej pracuje się na 5 V, 9 V, 12 V, 20 V lub jeszcze niżej.
- Sam wat nie wystarcza do oceny sprzętu. Liczą się też ampery, profil ładowania, jakość kabla i stabilność pod obciążeniem.
- Multimetr wystarczy do podstawowych sprawdzeń, ale do krótkich spadków i tętnień lepszy jest oscyloskop.
- Przy procesorach i płytach głównych najważniejsza jest stabilność sekcji zasilania, a nie tylko nazwa modelu.

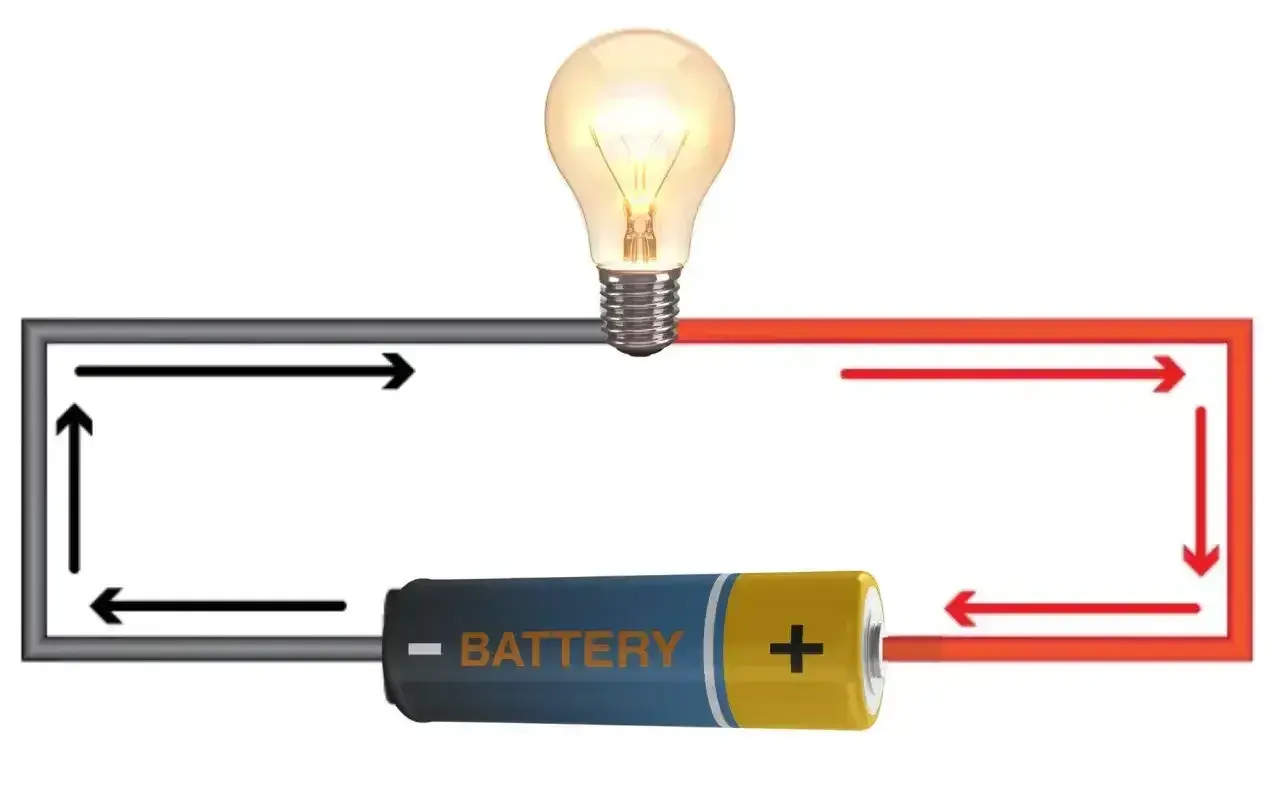

Czym jest różnica potencjałów w elektronice
Ja rozdzielam trzy rzeczy: różnicę potencjałów, prąd i moc. To nie są synonimy. Różnica potencjałów mówi, co napędza przepływ ładunku między dwoma punktami obwodu, prąd pokazuje, ile tego ładunku faktycznie płynie, a moc opisuje, jak szybko układ zużywa energię. Wolt jest więc tylko jednym elementem układanki, choć bardzo ważnym.
| Pojęcie | Co oznacza w praktyce | Po co o tym pamiętam |
|---|---|---|
| Różnica potencjałów | Warunek, który pozwala „pchnąć” ładunki przez obwód | Bez niej układ nie ma czym pracować |
| Prąd | Ile ładunku przepływa w jednostce czasu | Pokazuje, jak bardzo obciążony jest układ |
| Moc | Tempo poboru energii | Pomaga ocenić zasilacz, ładowarkę i chłodzenie |
Najprostsza analogia jest taka: sama różnica poziomów nie mówi jeszcze, ile wody przepłynie przez rurę, ale bez tej różnicy nie ruszy nic. W elektronice działa to podobnie. Dlatego przy analizie układu nie patrzę tylko na jedną liczbę, lecz na cały zestaw: źródło, obciążenie, sposób regulacji i warunki pracy. Gdy to rozdzielisz, dużo łatwiej zrozumiesz, jakie poziomy pojawiają się w realnym sprzęcie.
Jakie wartości spotkasz w codziennych urządzeniach
W praktyce nie ma jednego uniwersalnego poziomu dla wszystkiego. Inne wartości zobaczysz w baterii pilota, inne w ładowarce do laptopa, a jeszcze inne w zasilaczu komputera stacjonarnego. To właśnie tutaj większość osób popełnia pierwszy błąd: patrzy tylko na jedną liczbę na etykiecie, a przecież sprzęt liczy się jako całość.
| Źródło | Typowy poziom | Co to znaczy w praktyce |
|---|---|---|
| Bateria AA | 1,5 V | Proste urządzenia, piloty, myszki, zabawki |
| Ogniwo Li-ion | 3,6-3,7 V nominalnie, 4,2 V po pełnym ładowaniu | Telefony, powerbanki, część akcesoriów mobilnych |
| USB klasyczny | 5 V | Ładowanie podstawowe i drobne peryferia |
| USB-C PD | 5, 9, 15 i 20 V, a w rozszerzeniu także 28, 36 i 48 V | Szybkie ładowanie, laptopy, monitory, stacje dokujące |
| Zasilacz PC | 12 V, 5 V, 3,3 V | Podzespoły komputera stacjonarnego |
| Sieć domowa w Polsce | 230 V AC, 50 Hz | Gniazdko i zasilacze sieciowe |
Najczęstsze nieporozumienie polega na tym, że użytkownik patrzy tylko na jedną liczbę. W komputerze stacjonarnym procesor nie jest zasilany bezpośrednio tym, co wychodzi z gniazdka; zasilacz i sekcja VRM, czyli układ regulujący i obniżający wartość dostarczaną do procesora, sprowadzają wszystko do poziomów, których wymaga układ. W laptopie podobną rolę pełni ładowarka i elektronika wewnątrz obudowy. I właśnie dlatego sam napis na obudowie nie wystarcza do oceny sprzętu.
Jak dobrać zasilanie do komputera i akcesoriów
Komputer stacjonarny
Patrzę przede wszystkim na linię 12 V, bo to z niej korzystają najbardziej obciążone elementy. Sama liczba watów nie mówi wszystkiego: dwa zasilacze 750 W mogą zachowywać się zupełnie inaczej pod skokowym obciążeniem. W praktyce ważne są stabilność, zabezpieczenia i kultura pracy, a nie tylko etykieta z dużą cyfrą. Certyfikat sprawności pomaga, ale nie zastępuje testów regulacji i obciążenia.
Laptop i USB-C
Tu liczy się zgodność profilu zasilania, a nie tylko sam wtyk. USB-IF przewiduje dziś profile 5, 9, 15 i 20 V, a w nowszym rozszerzeniu także 28, 36 i 48 V, więc jedna ładowarka może obsłużyć telefon, tablet, monitor i laptopa, jeśli oba końce rozumieją ten sam standard. Jeśli komputer oczekuje 20 V, a ładowarka daje tylko 5 V, sprzęt zwykle przejdzie w wolniejsze ładowanie albo w ogóle odmówi współpracy. Właśnie dlatego przy zakupie nie patrzę wyłącznie na moc w watach, lecz także na profile i klasę kabla.
Przeczytaj również: Jak podłączyć zasilacz LED do prądu bezpiecznie i skutecznie
Procesor i płyta główna
Rdzeń procesora pracuje przy dużo niższym poziomie niż zasilacz komputera, bo VRM na płycie głównej redukuje i stabilizuje dostarczaną energię. Dla wydajności liczy się więc nie tylko sam CPU, ale też jakość sekcji zasilania, chłodzenie i sposób, w jaki płyta radzi sobie ze skokami poboru mocy podczas boostu. To właśnie dlatego dwa zestawy z tym samym procesorem mogą zachowywać się inaczej.
Gdy składam platformę, nie patrzę wyłącznie na nazwę modelu. Sprawdzam, czy płyta i zasilacz mają zapas jakości, bo to on decyduje o tym, czy komputer będzie działał stabilnie po dłuższej sesji, a nie tylko podczas krótkiego testu na biurku. Skoro wiemy już, co i gdzie zasilać, zostaje praktyczne pytanie: jak to sprawdzić bez pomyłki.
Jak mierzyć je bezpiecznie i bez przypadkowych błędów

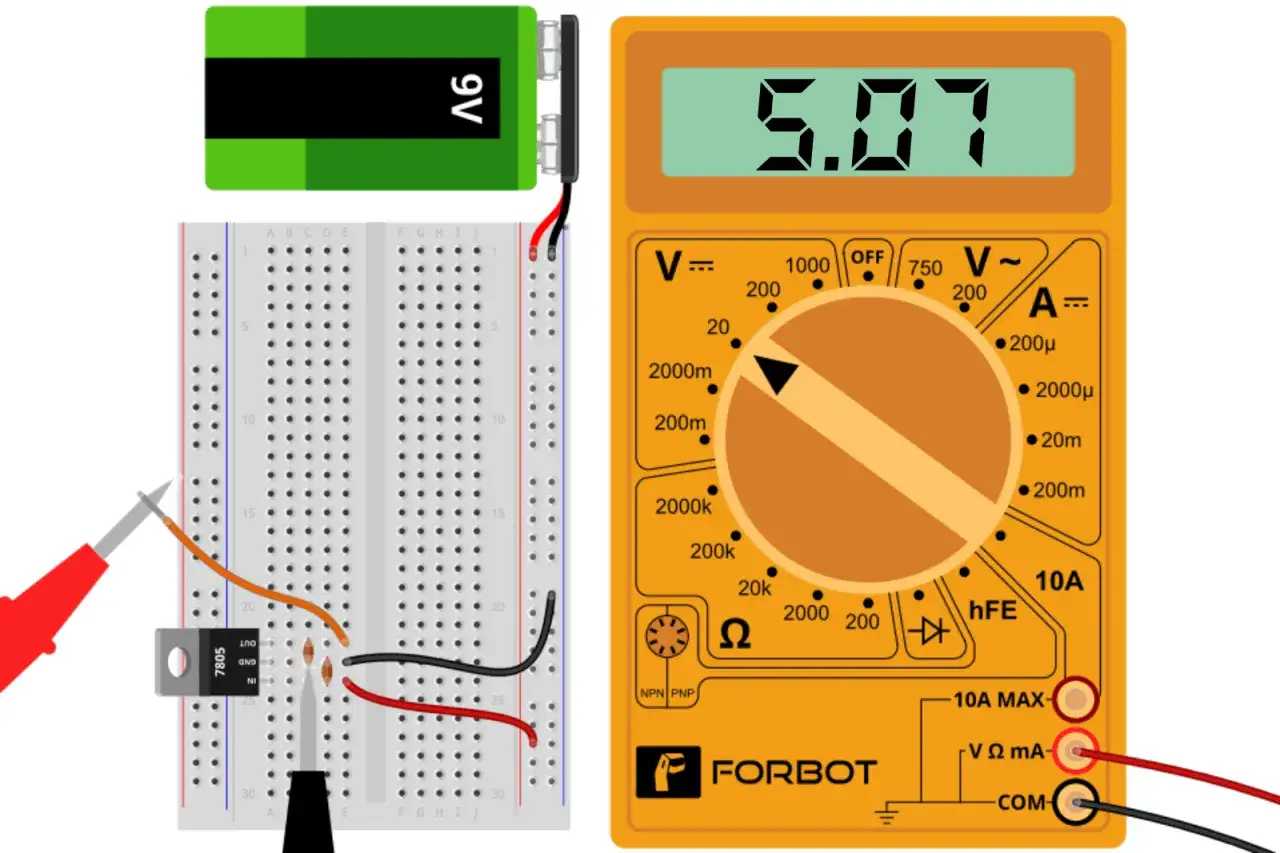

W terenie zaczynam od podstaw: multimetr ustawiam na DC albo AC, przewody wkładam do właściwych gniazd, a sondy przykładam równolegle do badanego punktu. Jeśli mierzę sprzęt sieciowy, używam izolowanych końcówek i nie otwieram zasilacza, jeśli nie mam do tego odpowiednich kwalifikacji. Przy prostych testach to wystarcza, ale przy diagnozowaniu niestabilności sam multimetr pokazuje tylko średnią, nie krótkie spadki ani tętnienia.
- Wybieram właściwy tryb pomiaru, bo AC i DC to dwa różne światy.
- Sprawdzam gniazda COM i V, a nie port do pomiaru prądu.
- Jeśli miernik nie jest auto-range, zaczynam od wyższego zakresu.
- Nie wpinam miernika w szereg, tylko mierzę równolegle.
- Do diagnozy pod obciążeniem dołączam realny test pracy albo oscyloskop.
| Błąd | Co się dzieje | Jak robię to lepiej |
|---|---|---|
| Zły tryb pomiaru | Odczyt nie ma sensu albo jest mocno mylący | Najpierw sprawdzam, czy badam AC czy DC |
| Sonda w złym gnieździe | Miernik może zadziałać nieprawidłowo lub przepalić bezpiecznik | Przewód czarny zostaje w COM, czerwony w V |
| Pomiar w szeregu | Zakłócam pracę układu zamiast tylko go obserwować | Mierzę równolegle do badanego punktu |
| Ocena tylko z multimetru | Nie widać krótkich spadków i szybkich zmian | Sprawdzam też zachowanie pod obciążeniem |
Nawet poprawny odczyt nie kończy tematu, bo trzeba jeszcze odróżnić normalną pracę od sygnału, że coś zaczyna siadać. I to właśnie ten etap najczęściej decyduje, czy problem rozwiązuje się wymianą kabla, czy całego zasilacza.
Kiedy odczyt oznacza problem, a kiedy tylko normalną pracę układu
Najbardziej zdradliwe są sytuacje, w których sam odczyt wygląda poprawnie, a sprzęt i tak zachowuje się źle. Wtedy patrzę nie tylko na wartość, ale też na obciążenie, temperaturę i moment, w którym objaw się pojawia. To bardzo praktyczne podejście, bo elektronika rzadko psuje się „na sucho”; dużo częściej ujawnia słabość dopiero pod presją.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Laptop przerywa ładowanie przy grze | Za słaby profil zasilania, kabel bez odpowiedniej klasy albo problem z portem | Moc ładowarki, obsługiwane profile i stan przewodu |
| PC restartuje się pod obciążeniem | Niestabilna linia 12 V, przeciążony zasilacz albo temperatura sekcji zasilania | PSU, VRM, chłodzenie i skokowy pobór mocy |
| Multimetr pokazuje poprawny wynik, ale system losowo się resetuje | Chwilowe spadki albo tętnienia niewidoczne w prostym pomiarze | Test pod obciążeniem i lepsza obserwacja przebiegu |
| Zasilacz mocno się grzeje | Praca blisko limitu, zła wentylacja lub zbyt mały zapas | Warunki pracy i realne obciążenie |
| Wtyk lub gniazdo robi się ciepłe | Luźny kontakt, zużycie albo uszkodzony przewód | Stan mechaniczny złącza i kabla |
Nie każda różnica oznacza awarię. W USB-C część urządzeń negocjuje niższy profil, bo tak jest bezpieczniej albo wygodniej, a w zasilaczach sieciowych niewielkie odchylenia od ideału bywają normalne. Problem zaczyna się dopiero wtedy, gdy sprzęt nie trzyma parametrów pod obciążeniem albo zaczyna ograniczać pracę. Na końcu warto przełożyć teorię na zakupy, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Przy zakupie sprzętu patrzę najpierw na parametry, nie na marketing
Gdy kupuję ładowarkę, zasilacz albo płytę główną, sprawdzam cztery rzeczy: zgodność poziomu, wydajność prądową, jakość kabla i zapas bezpieczeństwa. W przypadku komputerów ważne są też recenzje pod obciążeniem, a nie tylko deklaracje producenta. To samo dotyczy procesorów: sam model CPU nie gwarantuje dobrego działania, jeśli reszta platformy nie nadąża.
- Do laptopa i monitora USB-C patrzę na obsługiwane profile PD, nie tylko na liczbę watów.
- Do PC patrzę na 12 V, zabezpieczenia, kulturę pracy i testy stabilności.
- Do procesora patrzę na sekcję VRM, chłodzenie i płytę, bo to one decydują o zapasie przy boost.
- Do kabli patrzę na klasę prądową, zwłaszcza przy 5 A i wyższych profilach.
- Do sieci domowej patrzę na zgodność z 230 V i 50 Hz oraz jakość wykonania, nie na obietnice marketingowe.
Jeśli traktujesz zasilanie jako część całego zestawu, łatwiej kupisz sprzęt, który nie będzie sprawiał niespodzianek po tygodniu ani po roku. W elektronice to właśnie stabilność, zgodność i porządny zapas jakości robią największą różnicę.
