W elektronice rezystor jest jednym z tych elementów, bez których trudno zbudować sensowny układ: ogranicza prąd, dzieli napięcie i pomaga ustabilizować zachowanie całego obwodu. W praktyce to właśnie opornik decyduje o tym, czy dioda LED przeżyje pierwsze uruchomienie, a sygnał w układzie z procesorem będzie miał właściwy poziom. Poniżej wyjaśniam, czym jest, jak działa, jak czytać jego parametry i na co uważać przy doborze.
Najważniejsze rzeczy o rezystorze w kilku punktach
- Rezystor to bierny element obwodu, który stawia kontrolowany opór przepływowi prądu.
- Najważniejsze parametry to rezystancja, tolerancja, moc znamionowa i zachowanie względem temperatury.
- W praktyce rezystory służą do ograniczania prądu, budowy dzielników napięcia, polaryzacji tranzystorów i ochrony wejść układów.
- Najczęściej spotkasz elementy SMD i rezystory warstwowe, a w bardziej wymagających miejscach także drutowe i precyzyjne.
- Dobór nie kończy się na samej wartości w omach, bo zbyt mała moc albo zła tolerancja potrafią zepsuć cały projekt.

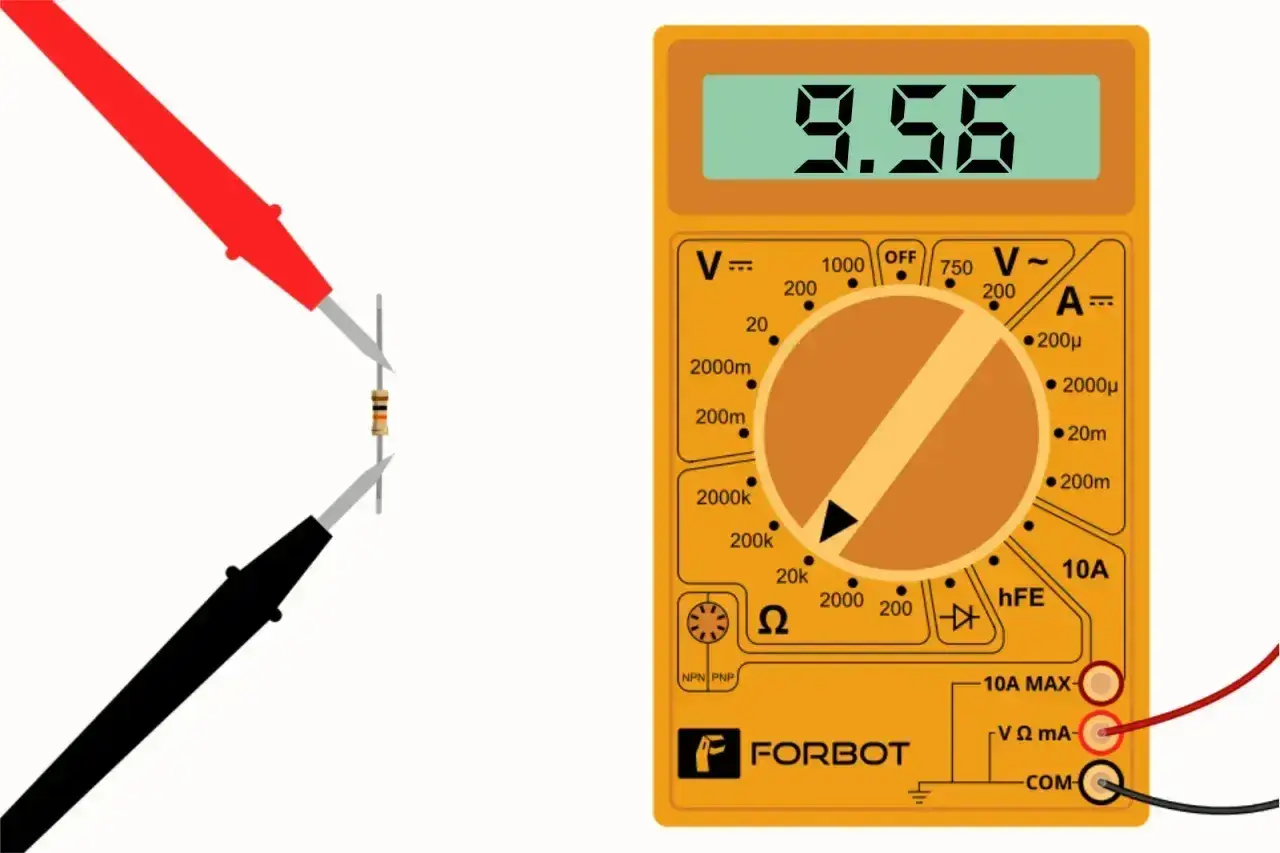

Czym jest rezystor i jak działa w obwodzie
Rezystor to element, który celowo ogranicza przepływ prądu. Jego działanie opisuje prawo Ohma: napięcie na elemencie jest równe iloczynowi prądu i rezystancji, czyli U = I × R. Im większa rezystancja, tym trudniej przepchnąć prąd przez dany fragment obwodu.
W praktyce nie chodzi tylko o samo „hamowanie” prądu. Rezystor zamienia część energii elektrycznej w ciepło, dlatego w realnych układach trzeba patrzeć nie tylko na wartość w omach, ale też na to, jak dużo energii element ma bezpiecznie rozproszyć. To właśnie dlatego dwa rezystory o tej samej wartości mogą zachowywać się zupełnie inaczej, jeśli jeden jest mały i tani, a drugi zaprojektowano do pracy w trudniejszych warunkach.
W komputerach i sprzęcie elektronicznym rezystory znajdziesz niemal wszędzie: w sekcjach zasilania procesora, przy liniach sygnałowych, w filtrach, w układach pomiarowych i jako elementy „pull-up” oraz „pull-down”, które ustawiają logiczny stan wejść. Bez nich nawet prosty układ często działałby przypadkowo, a nie przewidywalnie.
To prowadzi do najważniejszego pytania: jak wybrać taki element, żeby nie tylko pasował wartością, ale też wytrzymał swoje zadanie.
Jakie parametry trzeba sprawdzić przed wyborem
Ja przy doborze zaczynam zawsze od czterech rzeczy: wartości rezystancji, tolerancji, mocy i temperatury pracy. Sama liczba w omach daje tylko część obrazu, a reszta decyduje o tym, czy układ będzie stabilny po godzinie, dniu albo roku użytkowania.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Rezystancja | Wartość oporu wyrażona w omach, kiloomach lub megaomach | Musi pasować do funkcji w układzie, np. ograniczania prądu albo dzielnika napięcia |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | 5% wystarczy do prostych zastosowań, 1% lub lepiej przy precyzji |
| Moc znamionowa | Ile ciepła element może rozproszyć bez uszkodzenia | Warto zostawić zapas, zwykle co najmniej 2x względem obliczeń |
| Współczynnik temperaturowy | Jak mocno zmienia się opór wraz z temperaturą | Istotny w precyzyjnych torach pomiarowych i przy dużym nagrzewaniu |
| Maksymalne napięcie pracy | Najwyższe napięcie, jakie może pojawić się na rezystorze | Znaczenie rośnie przy wysokich napięciach i małych obudowach SMD |
W prostych układach hobbystycznych często wystarcza rezystor metalizowany 0,25 W z tolerancją 5%. Jeśli jednak projekt dotyczy pomiarów, sekcji zasilania albo elementów pracujących blisko granicy cieplnej, taki wybór bywa zbyt luźny. Wtedy sensowniejszy jest element 1% albo lepszy, z większym zapasem mocy i stabilniejszą charakterystyką temperaturową.
Gdy te parametry są już jasne, łatwiej porównać same typy rezystorów, bo każdy z nich ma trochę inny profil zastosowań.
Rodzaje rezystorów i kiedy który ma sens
Nie każdy rezystor nadaje się do tego samego zadania. W warsztacie najczęściej spotyka się kilka rodzin elementów, a różnice między nimi mają znaczenie głównie wtedy, gdy układ zaczyna działać poza komfortowymi warunkami.
| Typ | Gdzie ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Warstwowy metalizowany | Uniwersalne układy, elektronika użytkowa, prototypy | Tani, stabilny, łatwo dostępny, dobry do większości zastosowań | Nie jest najlepszy do dużych mocy |
| Drutowy | Układy mocy, obciążenia, elementy grzejące | Dobrze znosi dużą moc i temperaturę | Może mieć większą indukcyjność, więc nie zawsze nadaje się do szybkich sygnałów |
| Precyzyjny | Pomiar, referencje, dzielniki napięcia w układach wrażliwych | Niska tolerancja, lepsza stabilność | Wyższa cena niż w wersjach standardowych |
| SMD | Płytki główne, moduły, nowoczesna elektronika | Mały rozmiar, wygodny montaż automatyczny, dobra powtarzalność | Trudniejszy ręczny montaż i odczyt bez lupy |
| Regulowany / potencjometr | Kalibracja, regulacja głośności, ustawianie punktu pracy | Pozwala zmieniać wartość w czasie pracy | Nie zastępuje zwykłego rezystora tam, gdzie wartość ma być stała |
W praktyce komputerowej i serwisowej najczęściej wygrywają rezystory SMD, bo zajmują mało miejsca i dobrze współpracują z automatycznym montażem. Jeśli jednak buduję coś, co ma oddawać dużo ciepła albo pracować przy większym obciążeniu, chętniej sięgam po większą obudowę i większy zapas mocy. To jeden z tych przypadków, gdzie rozmiar naprawdę ma znaczenie.
Skoro typy są już jasne, pora na odczytanie oznaczeń i przełożenie ich na konkretną wartość w układzie.
Jak czytać oznaczenia i dobierać wartość w praktyce
W rezystorach przewlekanych wartość bywa zapisana paskami kolorów. Najprościej patrzeć na nie jak na kod: pierwsze dwa albo trzy paski to cyfry, kolejny to mnożnik, a ostatni pokazuje tolerancję. Dla początkujących brzmi to sucho, ale po kilku próbach staje się szybkie i naturalne.
- Odczytaj cyfry z pierwszych pasków.
- Sprawdź mnożnik, czyli przez co należy pomnożyć liczbę bazową.
- Odczytaj tolerancję, żeby wiedzieć, jak duży będzie rozrzut wartości.
- Porównaj wynik z funkcją w układzie, a nie tylko z samą liczbą.
W elementach SMD spotyka się z kolei kod liczbowy, na przykład 103 dla 10 kΩ albo 472 dla 4,7 kΩ. Dla małych obudów, takich jak 0402 czy 0603, to praktyczne rozwiązanie, bo miejsce na nadruk jest minimalne. Trzeba jednak uważać: czasem ten sam kod może oznaczać element specjalny albo wersję z zerowym omem, używaną jak zworka.
Jeśli dobieram rezystor do diody LED, nie zgaduję. Liczę: przy zasilaniu 5 V i diodzie o spadku około 2 V oraz prądzie 10 mA wychodzi 300 omów, więc wybieram najbliższą standardową wartość, czyli 330 omów. To prosty przykład, ale dobrze pokazuje zasadę: najpierw obliczenie, potem dobór z szeregu handlowego, a nie odwrotnie.
| Przykład | Typowa wartość | Po co się ją stosuje |
|---|---|---|
| Dioda LED przy 5 V | 220 Ω, 330 Ω, 470 Ω | Ograniczenie prądu i ochrona diody |
| Wejście cyfrowe | 4,7 kΩ lub 10 kΩ | Pull-up albo pull-down, żeby stan nie „pływał” |
| Dzielnik napięcia | 10 kΩ i 10 kΩ, albo inne dopasowane pary | Obniżenie napięcia do poziomu akceptowanego przez układ |
| Układ kalibracyjny | 1% lub lepiej | Stabilniejsza i powtarzalna praca |
Po tej części zwykle wychodzą na jaw błędy, które kosztują najwięcej czasu, więc warto je nazwać wprost, zanim projekt trafi do lutowania.
Najczęstsze błędy przy doborze i montażu
- Patrzenie wyłącznie na rezystancję i ignorowanie mocy znamionowej.
- Wybieranie zbyt małego zapasu, przez co element pracuje stale gorąco i szybciej się starzeje.
- Mylenie rezystora do sygnału z rezystorem do mocy, zwłaszcza przy większych prądach.
- Stosowanie zbyt dużej tolerancji w miejscach, gdzie liczy się precyzja napięcia albo prądu.
- Zakładanie, że połączenie szeregowe albo równoległe „na oko” da potrzebny wynik bez przeliczenia.
- Bagatelizowanie temperatury otoczenia, szczególnie w ciasnych obudowach i przy układach komputerowych.
Ja zawsze zostawiam zapas, bo rezystor nie pracuje w próżni. Jeśli obok jest gorący radiator, sekcja zasilania albo zamknięta obudowa, realna temperatura potrafi być dużo wyższa niż na stole warsztatowym. To właśnie dlatego element, który działał w prototypie, potrafi zawieść po zamknięciu urządzenia.
To prowadzi do ostatniej kwestii: co jeszcze sprawdzić, żeby układ był nie tylko poprawny „na papierze”, ale też stabilny w codziennej pracy.
Co jeszcze warto sprawdzić, żeby układ działał stabilnie
Jeśli projekt ma działać dłużej niż chwilę, patrzę szerzej niż na pojedynczy element. Liczy się nie tylko wartość rezystora, ale też jego rozmieszczenie na płytce, odprowadzanie ciepła, wpływ innych części obwodu i sposób, w jaki sygnał zmienia się w czasie.
- W układach pomiarowych ważne są pary rezystorów o zbliżonych parametrach, a nie tylko jedna dobra sztuka.
- Przy impulsowych obciążeniach liczy się także zachowanie przy krótkich skokach mocy, nie tylko moc ciągła.
- W projektach audio i analogowych znaczenie ma szum własny i stabilność temperaturowa.
- W prostym zestawie do domu dobrze mieć kilka najpopularniejszych wartości: 100 Ω, 220 Ω, 1 kΩ, 4,7 kΩ, 10 kΩ, 47 kΩ i 100 kΩ.
- Do większości zastosowań hobbystycznych sensownym punktem startu są elementy metalizowane 0,25 W z tolerancją 1% lub 5%.
Jeśli miałbym wybrać jedną praktyczną zasadę, brzmiałaby tak: dobieraj rezystor do zadania, a nie tylko do liczby na obudowie. Wtedy układ działa przewidywalnie, element nie grzeje się nadmiernie, a całość ma większą szansę działać poprawnie także po zamknięciu obudowy i po dłuższym czasie użytkowania.
