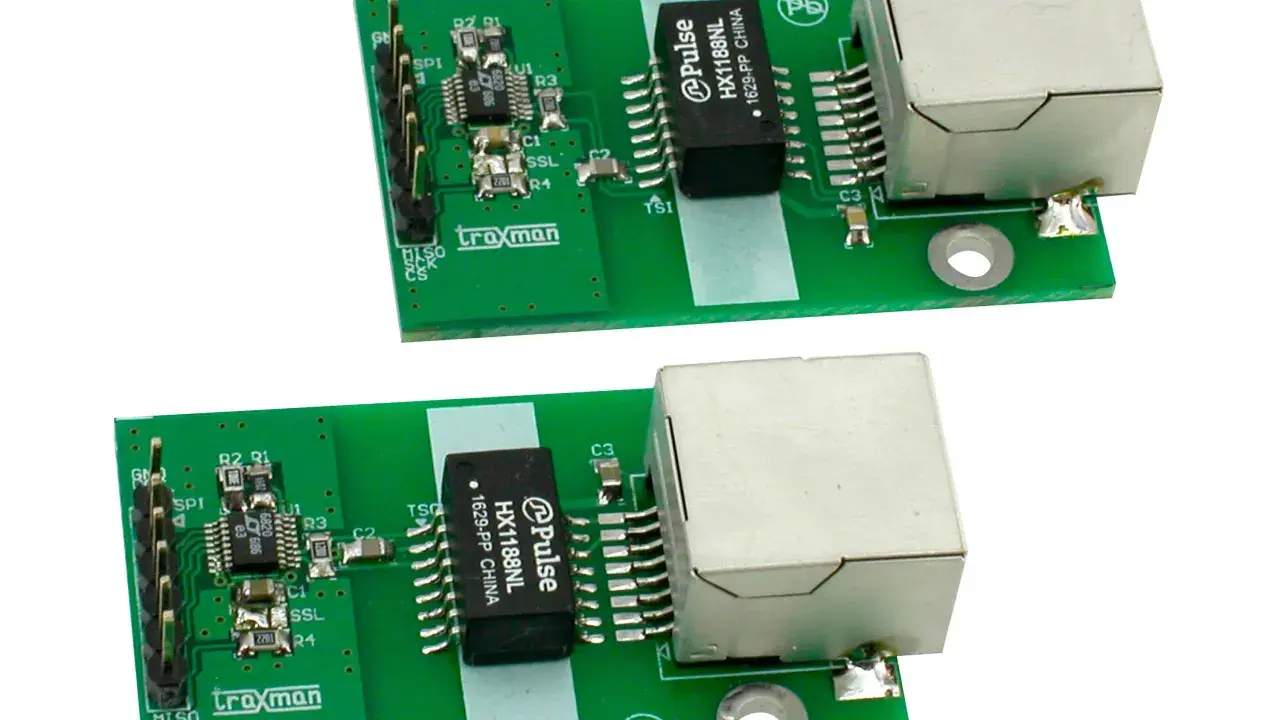

Magistrala SPI to jedno z tych rozwiązań, które z pozoru wyglądają banalnie, a w praktyce decydują o tym, czy układ działa szybko, stabilnie i bez zbędnych komplikacji. W elektronice używa się jej tam, gdzie mikrokontroler ma sprawnie dogadywać się z pamięcią, czujnikiem, przetwornikiem albo wyświetlaczem, a liczy się przewidywalny czas reakcji i prosta logika połączeń. Poniżej rozkładam temat na konkrety: jak działa ten interfejs, kiedy ma sens, jakie ustawienia są krytyczne i gdzie najczęściej pojawiają się błędy.
Najważniejsze informacje o magistrali SPI
- SPI to synchroniczny interfejs szeregowy, który w klasycznej wersji działa pełnodupleksowo i zwykle wymaga czterech podstawowych linii.
- Najważniejsze sygnały to zegar, linia danych do układu, linia danych z układu oraz wybór urządzenia.
- Tryb pracy trzeba dopasować po stronie obu urządzeń, zwłaszcza w obszarze CPOL i CPHA.
- SPI świetnie sprawdza się na jednej płytce i przy krótkich połączeniach, ale gorzej znosi długie przewody i nieporządek w layoutcie.
- W praktyce największe problemy wynikają nie z samego interfejsu, tylko z błędnego trybu, poziomów napięć albo złego sterowania linią CS.
Czym jest SPI i dlaczego nadal tak często się go używa
SPI to synchronizowany zegarem interfejs szeregowy, w którym jedna strona wystawia taktowanie, a druga odpowiada zgodnie z tym rytmem. W klasycznym ujęciu jest to połączenie pełnodupleksowe, więc dane mogą płynąć jednocześnie w obie strony, co odróżnia je od wielu prostszych rozwiązań spotykanych w elektronice użytkowej.
Ja patrzę na SPI jak na praktyczny kompromis: jest prostszy od rozbudowanych magistral wieloadresowych, a jednocześnie daje dużo większą kontrolę nad timingiem niż łącza asynchroniczne. Brak adresowania na poziomie protokołu upraszcza logikę transmisji, ale wymaga osobnej linii wyboru układu, więc projektant musi od początku wiedzieć, ile urządzeń ma obsłużyć i jak będą selekcjonowane.
W dokumentacji producentów ten interfejs jest często opisywany jako szybki, czteroprzewodowy transfer synchroniczny. W praktyce właśnie ta prostota sprawia, że SPI wciąż trafia do mikrokontrolerów, pamięci Flash, sensorów, układów audio, konwerterów ADC/DAC i wyświetlaczy. Dla mnie to ważna cecha: jeśli układ ma wymieniać dane lokalnie, na jednej płytce, SPI zwykle daje bardzo dobry stosunek złożoności do efektu.
To prowadzi do najważniejszego pytania: jak dokładnie wyglądają linie sygnałowe i co każda z nich robi w realnym projekcie.
Jak działa magistrala SPI w praktyce
W klasycznej konfiguracji SPI korzysta z czterech podstawowych sygnałów. Dodatkowe urządzenia na wspólnym busie zwykle nie dostają osobnych linii danych, tylko wspólny zegar i wspólne tory danych, a różnicę robi sygnał wyboru układu.
| Linia | Rola | Co warto zapamiętać |
|---|---|---|
| MOSI | Dane z kontrolera do układu podrzędnego | To tę linię najczęściej wykorzystuje się do wysyłania komend i konfiguracji. |
| MISO | Dane z układu podrzędnego do kontrolera | Przy aktywnym układzie tylko jedno urządzenie powinno sterować tą linią. |
| SCK | Zegar transmisji | To od niego zależy moment próbkowania bitów. |
| CS / SS | Wybór konkretnego urządzenia | Bez aktywnej linii wyboru układ zwykle ignoruje transfer. |
W praktyce kilka urządzeń może dzielić wspólne MOSI, MISO i SCK, ale każde z nich powinno mieć własne CS. Dzięki temu master wybiera dokładnie ten układ, z którym chce rozmawiać. Gdy dwa układy jednocześnie próbują odpowiedzieć na MISO, pojawia się konflikt na magistrali i komunikacja zaczyna się sypać w sposób trudny do od razu zauważenia.
Warto też pamiętać, że nazwy pinów nie zawsze są identyczne w każdym datasheecie. Zamiast MOSI/MISO możesz spotkać SDI/SDO albo COPI/CIPO, ale sens pozostaje ten sam: jedna linia niesie dane do układu, druga z układu. Właśnie dlatego przy pierwszym uruchomieniu zawsze sprawdzam nie nazwę w skrócie handlowym, tylko konkretny pinout z dokumentacji.
Skoro podstawowe sygnały są już jasne, czas przejść do elementu, który najczęściej decyduje o sukcesie lub porażce: zgodności trybu zegara po obu stronach.
Tryby pracy i zgodność zboczy zegara
W SPI nie wystarczy podłączyć przewody. Trzeba jeszcze uzgodnić, kiedy dane są próbkowane i w jakim stanie spoczynkowym pozostaje zegar. Służą do tego parametry CPOL i CPHA. CPOL określa poziom spoczynkowy zegara, a CPHA mówi, na którym zboczu dane są odczytywane.
| Tryb | CPOL | CPHA | Stan zegara w spoczynku | Próbkowanie danych |
|---|---|---|---|---|
| Mode 0 | 0 | 0 | Niski | Na zboczu narastającym |
| Mode 1 | 0 | 1 | Niski | Na zboczu opadającym |
| Mode 2 | 1 | 0 | Wysoki | Na zboczu opadającym |
| Mode 3 | 1 | 1 | Wysoki | Na zboczu narastającym |
Najczęstszy błąd? Ustawienie poprawnych przewodów, ale złego trybu. Efekt bywa zdradliwy: układ niby odpowiada, tylko dane są przesunięte o bit, rozjechane albo wyglądają na losowe. Wtedy łatwo podejrzewać uszkodzony moduł, a problemem jest po prostu niezgodność CPOL/CPHA.
Z mojego doświadczenia wynika, że najlepiej zacząć od trybu opisanego w nocie katalogowej konkretnego slave'a, a dopiero potem testować alternatywy. Nie istnieje jeden uniwersalny tryb „dla całego SPI”, bo to układ podrzędny definiuje, co uważa za prawidłowy moment próbkowania.
Ta zależność świetnie pokazuje, że SPI nie jest „po prostu szybkim kablem”. To zestaw zasad, które trzeba dopasować do zastosowania, a to prowadzi do kolejnego tematu: kiedy ten interfejs jest faktycznie najlepszym wyborem.
Gdzie SPI wygrywa z I2C i UART
Jeśli mam projekt na jednej płytce i zależy mi na szybkim, przewidywalnym transferze, SPI zwykle trafia bardzo wysoko na liście. W porównaniu z I2C oferuje prostszą logikę transmisji w czasie rzeczywistym i pełnodupleksową wymianę danych, a w porównaniu z UART nie wymaga osobnego protokołu ramkowania po stronie aplikacji w takim stopniu, jak robią to typowe łącza asynchroniczne.
| Kryterium | SPI | I2C | UART |
|---|---|---|---|
| Liczba linii | 4 podstawowe plus osobne CS dla każdego układu | 2 wspólne linie | 2 linie na połączenie punkt-punkt |
| Kierunek transmisji | Pełnodupleksowy | Zwykle połudupleksowy | Pełnodupleksowy, ale asynchroniczny |
| Adresowanie urządzeń | Brak wbudowanego adresowania | Tak, w warstwie magistrali | Brak typowego adresowania magistralowego |
| Najmocniejsza strona | Szybkość i przewidywalny timing | Wygoda przy wielu prostych układach | Prostota połączeń punkt-punkt |
| Typowe ograniczenie | Więcej przewodów i większa wrażliwość na layout | Mniejsza przepustowość | Brak wspólnego zegara i mniejsza wygoda przy magistrali |
W praktyce SPI wybieram wtedy, gdy liczy się czas od wysłania komendy do reakcji układu. Tak bywa przy pamięciach Flash, wyświetlaczach, szybkich czujnikach czy przetwornikach ADC i DAC. Jeśli zaś projekt ma dużo urządzeń na krótkiej liście zadań i nie potrzebuje bardzo wysokiej prędkości, I2C bywa wygodniejsze organizacyjnie.
UART zostawiam zwykle tam, gdzie chodzi o prostą komunikację szeregowa między dwoma urządzeniami, debug albo transmisję bez wspólnego zegara. Nie jest to konkurent 1:1 dla SPI, ale w praktyce często ląduje w tej samej rozmowie projektowej, bo wybór zależy od tego, czy ważniejsza jest szybkość, liczba przewodów czy prostota oprogramowania.
Gdy już wiadomo, kiedy SPI ma sens, trzeba jeszcze uniknąć pułapek, które najczęściej pojawiają się przy pierwszym uruchomieniu.
Najczęstsze błędy, które psują pierwsze uruchomienie
Przy SPI błędy są zwykle bardzo konkretne i niestety bardzo powtarzalne. Najbardziej typowe widzę cztery albo pięć razy częściej niż jakiekolwiek „egzotyczne” awarie układu.
- Zły tryb CPOL/CPHA - układ odpowiada, ale dane są przesunięte albo kompletnie nieczytelne.
- Nieprawidłowe sterowanie CS - układ zostaje wybrany za wcześnie, za późno albo w ogóle nie zostaje poprawnie aktywowany.
- Konflikt na MISO - kilka układów próbuje mówić naraz, bo selekcja slave'a jest błędna albo jego wyjście nie przechodzi w stan wysokiej impedancji.
- Niezgodne poziomy napięć - 3,3 V i 5 V nie zawsze można łączyć bezpośrednio, nawet jeśli „na pierwszy rzut oka działa”.
- Za długie lub źle poprowadzone przewody - im większe odległości, tym łatwiej o zakłócenia, odbicia i niestabilny timing.
- Założenie, że każdy układ ma identyczny format ramki - część urządzeń oczekuje określonej liczby bitów, sekwencji komend albo dodatkowych faz transmisji.
Ja zawsze zaczynam diagnostykę od najprostszego narzędzia: analizatora stanów logicznych albo oscyloskopu. Wystarczy kilka przebiegów, żeby zobaczyć, czy zegar w ogóle pracuje, czy CS spada w odpowiednim momencie i czy dane nie są próbkowane o takt za wcześnie. To dużo szybsze niż zgadywanie na podstawie reakcji aplikacji.
Jest jeszcze jedna praktyczna rzecz, o której wiele osób przypomina sobie dopiero po zlutowaniu płytki: SPI bardzo nie lubi nieprzemyślanego layoutu. To prowadzi do ostatniej, najbardziej użytecznej części, czyli do checklisty przed wyborem układu lub modułu.
Co sprawdzić przed wyborem układu z SPI
Jeśli projektujesz własną płytkę albo wybierasz mikrokontroler do projektu, patrz nie tylko na sam fakt „ma SPI”, ale na konkretne możliwości peryferium. Dla mnie liczy się przede wszystkim to, czy sprzęt faktycznie pasuje do planowanego zastosowania.
- Liczba dostępnych interfejsów SPI - jeden kontroler może nie wystarczyć, jeśli masz kilka szybkich peryferiów o różnych wymaganiach.
- Dostępność pinów - czasem SPI istnieje w układzie, ale część pinów koliduje z innymi funkcjami, które też są ci potrzebne.
- Obsługiwane tryby i formaty ramek - upewnij się, że kontroler i slave rozumieją ten sam zestaw ustawień.
- Poziomy logiczne - zgodność 3,3 V, 5 V i ewentualnych konwerterów poziomów ma znaczenie od pierwszego dnia testów.
- Przepustowość i ograniczenia czasowe - maksymalny zegar w datasheet ma sens tylko wtedy, gdy twoje ścieżki i układ poboczne też go wytrzymają.
- Wsparcie DMA lub sprzętowego buforowania - przy większych transferach potrafi to odciążyć procesor bardziej, niż się na początku wydaje.
W praktyce dobrze zaprojektowany SPI działa bez specjalnych sztuczek, ale wymaga dyscypliny: właściwego trybu, sensownego prowadzenia ścieżek i zgodności napięć. Jeśli te warunki są spełnione, komunikacja zwykle rusza szybko i stabilnie, a jeśli nie, problem zazwyczaj siedzi w konfiguracji albo fizycznym połączeniu, nie w samej idei interfejsu. Przy wyborze sprzętu na TanieProcesory.pl właśnie od tych kilku parametrów zacząłbym ocenę, bo to one decydują, czy magistrala będzie wygodnym narzędziem, czy źródłem niepotrzebnego debugowania.
