W obwodach prądu przemiennego nie wystarcza już sam opór rezystora. Cewki i kondensatory reagują na zmianę częstotliwości, przesuwają fazę i potrafią całkowicie zmienić zachowanie układu, od prostego filtra po zasilacz i tor audio. W tym tekście wyjaśniam, jak to działa, jak to policzyć oraz gdzie w elektronice ma to realne znaczenie, także przy sprzęcie komputerowym.
Najważniejsze fakty o oporze biernym w układach AC
- Cewka zwiększa swój opór wraz z częstotliwością, a kondensator działa odwrotnie.
- W układach AC napięcie i prąd nie zawsze są w fazie, więc trzeba patrzeć nie tylko na omy, ale też na przesunięcie fazowe.
- Impedancja łączy rezystancję i składową bierną; to ona decyduje o rzeczywistym przepływie prądu.
- W sieci 230 V / 50 Hz i w układach audio czy filtrach zasilania te różnice są bardzo odczuwalne.
- Przy rezonansie cewka i kondensator mogą się wzajemnie znosić, a układ zachowuje się zupełnie inaczej niż poza tym punktem.
Co naprawdę oznacza opór bierny w elektronice
W praktyce najkrócej ujmuję to tak: reaktancja jest częścią odpowiedzi układu AC, która wynika z cewek i kondensatorów, a nie z samego nagrzewania przewodnika. Rezystor zamienia energię w ciepło, a elementy reaktywne najpierw ją magazynują w polu magnetycznym albo elektrycznym, a potem oddają z powrotem do obwodu.
To dlatego w prądzie przemiennym trzeba patrzeć nie tylko na wartość prądu, lecz także na to, czy prąd i napięcie są ze sobą w fazie. W rezystorze są, w cewce i kondensatorze już nie. Dla projektanta oznacza to prostą rzecz: ten sam układ może zachowywać się poprawnie przy jednej częstotliwości, a przy innej przestać spełniać swoje zadanie.
Jeśli chcesz szybko odróżnić pojęcia, najprościej zapamiętać, że rezystancja grzeje, a opór bierny przesuwa fazę i zmienia odpowiedź częstotliwościową. To rozróżnienie prowadzi wprost do tego, jak zachowują się cewki i kondensatory.

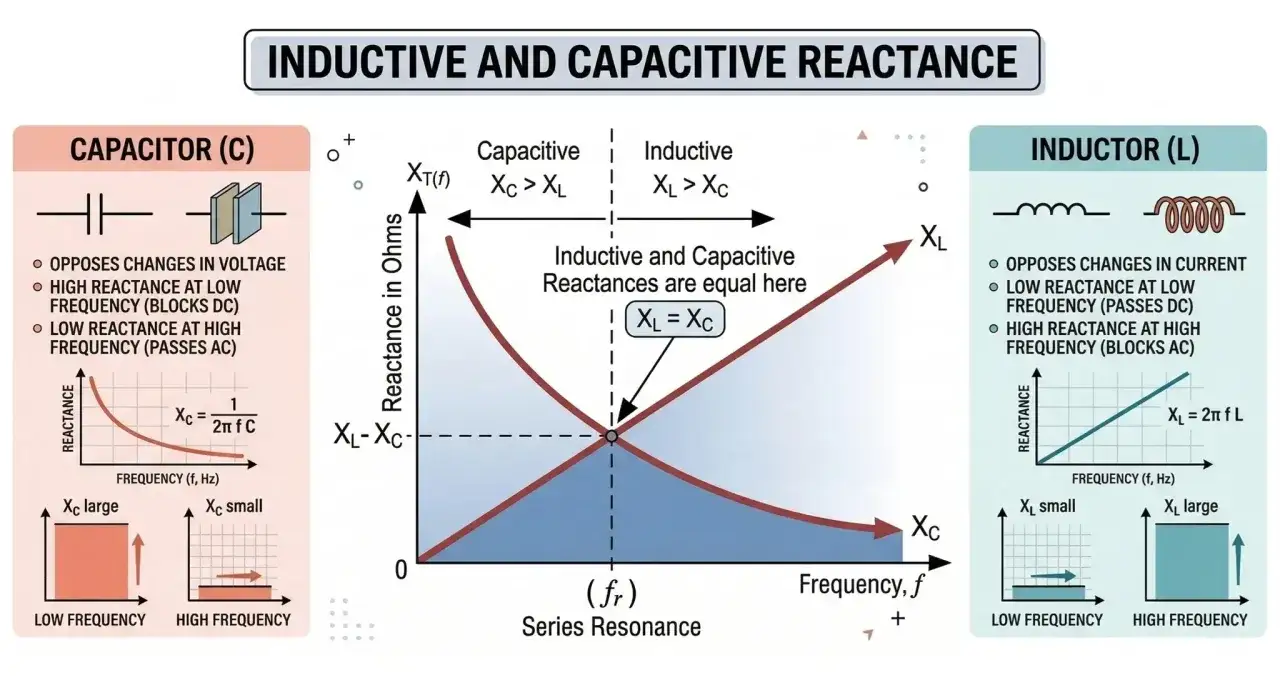

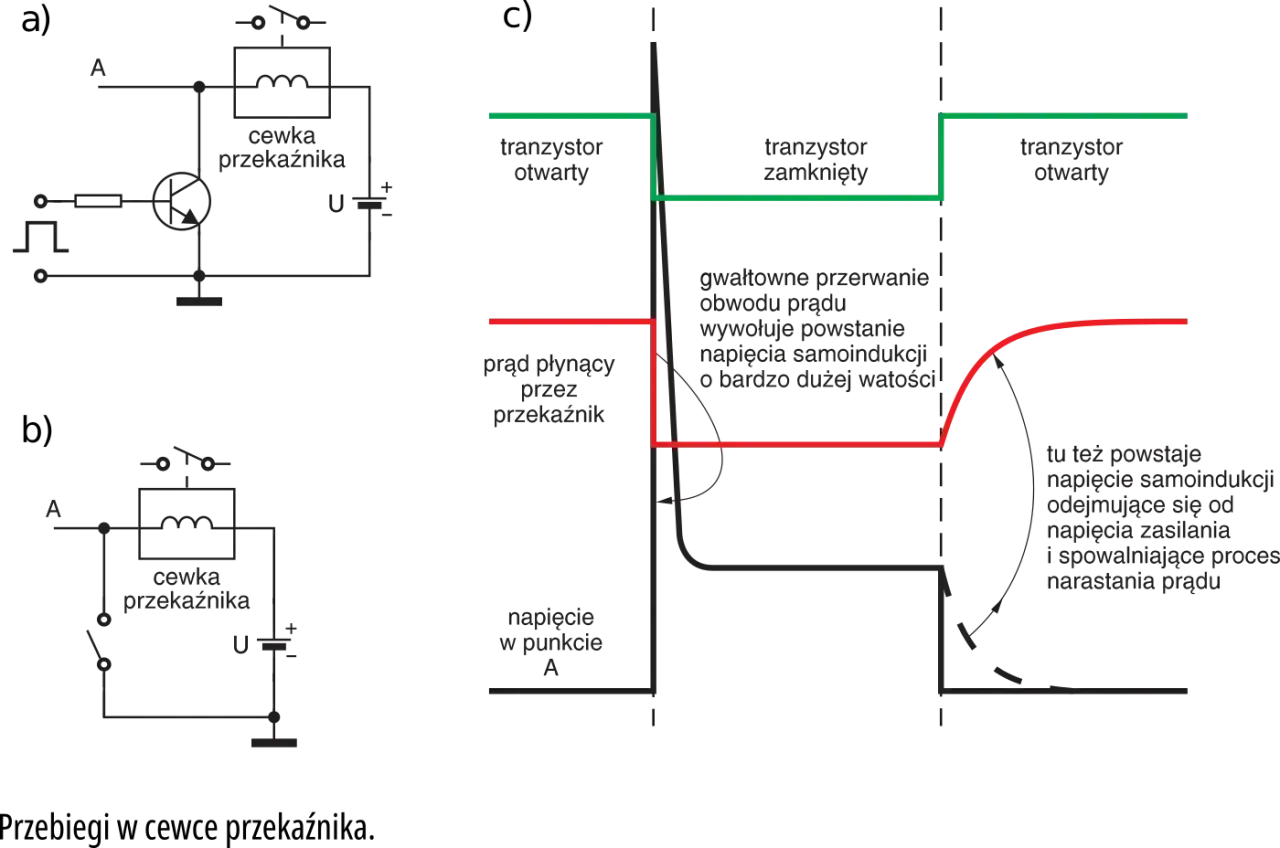

Jak częstotliwość zmienia zachowanie cewki i kondensatora
Gdy częstotliwość rośnie, cewka stawia coraz większy opór, a kondensator coraz mniejszy. To nie jest drobny detal matematyczny, tylko powód, dla którego te dwa elementy są tak użyteczne w filtrach, rezonatorach i układach zasilania.
| Element | Wzór | Co się dzieje, gdy częstotliwość rośnie | Praktyczny efekt |
|---|---|---|---|
| Cewka | XL = 2πfL |
Opór bierny rośnie | Łatwiej tłumi szybkie zmiany prądu |
| Kondensator | XC = 1 / (2πfC) |
Opór bierny maleje | Lepiej przepuszcza wyższe częstotliwości |
Dla przykładu cewka 10 mH ma około 3,1 Ω przy 50 Hz, ale już około 628 Ω przy 10 kHz. Kondensator 100 nF zachowuje się odwrotnie: około 31,8 kΩ przy 50 Hz i około 159 Ω przy 10 kHz. Właśnie dlatego kondensator tak dobrze tłumi niskie częstotliwości, a cewka potrafi je przepuścić, jednocześnie ograniczając szybkie zmiany prądu.
Ja najczęściej myślę o tym tak: im wyższa częstotliwość, tym chętniej cewka mówi „stop”, a kondensator „proszę bardzo”. Ta zależność jest fundamentem dalszego rozróżnienia między rezystancją, oporem biernym i impedancją.
Czym opór bierny różni się od rezystancji i impedancji
W codziennej praktyce łatwo wrzucić wszystko do jednego worka, ale to błąd. Rezystancja, opór bierny i impedancja opisują trzy różne rzeczy, a pomylenie ich zwykle kończy się złym doborem elementów albo mylną interpretacją pomiaru.
| Pojęcie | Co opisuje | Czy zamienia energię w ciepło | Zależność od częstotliwości |
|---|---|---|---|
| Rezystancja | Stały opór przewodnika lub elementu omowego | Tak, w idealnym modelu zawsze | Zwykle mała lub żadna w prostym modelu |
| Opór bierny | Własność cewek i kondensatorów w AC | Nie, energia jest magazynowana i oddawana | Silna, zależna od częstotliwości |
| Impedancja | Łączny „opór” widziany przez źródło AC | Częściowo, zależnie od udziału rezystancji | Tak, bo zawiera składniki reaktywne |
Impedancja jest pełnym opisem „przeszkody” dla prądu AC. W szeregowym obwodzie RLC liczy się ją jako Z = √(R² + (XL - XC)²), więc same omy nie wystarczą. Jeśli XL i XC mają podobną wartość, mogą się częściowo lub całkowicie znosić, a układ staje się znacznie „lżejszy” dla źródła niż sugerowałaby suma pojedynczych elementów.
To prowadzi wprost do rezonansu, czyli punktu, w którym obie składowe bierne się równoważą.
Jak policzyć to w praktyce bez błędów
Ja przy takich obliczeniach zawsze zaczynam od częstotliwości pracy, bo ten jeden parametr potrafi odwrócić cały wynik. Dopiero potem warto przejść do jednostek i wzoru.
- Ustal częstotliwość sygnału. W Polsce sieć ma 50 Hz, ale w elektronice audio, RF czy przetwornicach impulsowych bywa ona dużo wyższa.
- Przelicz jednostki. Milihenry zamień na henry, a mikrofarady na farady, zanim podstawisz dane do wzoru.
- Dla cewki użyj
XL = 2πfL, a dla kondensatoraXC = 1 / (2πfC). - W szeregowym układzie RLC oblicz składową bierną jako różnicę
X = XL - XC. - Całkowity opór dla AC policz z zależności
Z = √(R² + X²), a prąd zI = V / Z.
Najczęstszy błąd, jaki widzę, to mieszanie Hz z rad/s albo wpisywanie mikrofaradów i milihenrów bez przeliczenia na farady i henry. Drugi klasyk to dodawanie XL i XC zamiast odejmowania w szeregowym RLC. Trzeci problem to liczenie tylko z wartości skutecznych albo tylko z amplitud, bez konsekwencji w całym równaniu.
Kiedy te rachunki są już jasne, warto spojrzeć na układy, w których ten efekt robi największą różnicę.
Gdzie ten efekt naprawdę ma znaczenie w sprzęcie i układach elektronicznych
W elektronice użytkowej opór bierny nie jest teorią dla studentów, tylko codziennym narzędziem do filtrowania, strojenia i stabilizowania sygnałów. Najbardziej widać to tam, gdzie częstotliwość sygnału jest ważniejsza niż jego sama obecność.
- Filtry zasilania - kondensatory odcinają zakłócenia wysokiej częstotliwości, a dławiki ograniczają szybkie zmiany prądu. To jeden z najczęstszych powodów, dla których zasilacz pracuje cicho i stabilnie.
- Tor audio - kondensatory separują składową stałą, a cewki i kondensatory w zwrotnicach głośnikowych dzielą pasmo między przetworniki. Tu różnica między dobrym i przeciętnym projektem bywa słyszalna od razu.
- Radio i RF - obwody rezonansowe wykorzystują moment, w którym składowe bierne się znoszą. Dzięki temu można stroić pasmo i wybierać tylko wybrany zakres częstotliwości.
- Zasilanie komputerów - w przetwornicach DC-DC przy procesorach cewki i kondensatory odpowiadają za filtrację tętnień i reakcję na skoki obciążenia. To nie jest ozdoba na płycie, tylko element wpływający na stabilność całej platformy.
W sprzęcie komputerowym szczególnie interesują mnie przetwornice i filtracja zasilania. Przy samym procesorze pracują układy DC-DC, ale ich cewki i kondensatory są dobrane właśnie po to, żeby ograniczać tętnienia, poprawić odpowiedź na skoki obciążenia i trzymać napięcie w ryzach. To ma bezpośredni wpływ na stabilność całej platformy, nawet jeśli użytkownik widzi tylko „zasilanie CPU”.
Jeśli ten etap się rozumie, pozostaje już tylko jedna rzecz: nie wpaść w typowe pułapki przy diagnozie albo projekcie.
Na co sprawdzam układ, zanim uznam go za dobrze dobrany
Najwięcej błędów rodzi się wtedy, gdy ktoś patrzy wyłącznie na pojedynczą wartość z noty katalogowej i zakłada, że zadziała ona tak samo w każdym układzie. W praktyce sprawdzam zawsze cztery rzeczy: częstotliwość pracy, tolerancję L i C, rezystancję pasożytniczą oraz to, czy źródło sygnału i obciążenie nie zmieniają wyniku bardziej niż sam element.
- Zakres częstotliwości - element może działać dobrze przy 50 Hz, a być zupełnie nieprzydatny przy 100 kHz.
- Tolerancja - kondensator 100 nF z tolerancją ±10% i cewka z odchyłką ±20% nie zachowają się identycznie jak idealne wartości z noty.
- Rezystancja pasożytnicza - realna cewka i realny kondensator zawsze mają dodatkowe straty, więc idealny model działa tylko do pewnego momentu.
- Warunki pomiaru - multimetr pokaże co innego niż oscyloskop, jeśli sygnał nie jest sinusoidalny albo układ pracuje poza swoim typowym pasmem.
Właśnie dlatego dwa obwody z identycznymi nazwami elementów mogą dawać zupełnie inny efekt. Jeśli dobierasz filtr, zwrotnicę albo układ tłumiący zakłócenia, liczy się nie tylko wzór, ale też realny zakres pracy i margines błędu elementów.
Gdy to wszystko jest policzone i sprawdzone, opór bierny przestaje być abstrakcją, a staje się narzędziem do świadomego sterowania zachowaniem całego układu.
