Przekaźnik półprzewodnikowy to rozwiązanie dla układów, w których liczą się cicha praca, szybkie przełączanie i brak zużywania się styków. W praktyce sprawdza się szczególnie przy grzałkach, automatyce domowej i przemysłowej oraz tam, gdzie klasyczny przekaźnik byłby zbyt wolny albo zwyczajnie za głośny. Poniżej pokazuję, jak działa taki element, czym różni się od zwykłego przekaźnika i na co patrzeć przy doborze, żeby nie przegrzać układu ani nie kupić modelu z przypadkowo dobranymi parametrami.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Przekaźnik półprzewodnikowy nie ma mechanicznych styków, więc pracuje ciszej i lepiej znosi bardzo częste cykle włączania.
- Do grzałek najczęściej wybiera się wersję zero-cross, a do części zastosowań DC modele na MOSFET-ach.
- Po stronie wyjścia pojawia się prąd upływu i spadek napięcia, więc trzeba liczyć także straty cieplne.
- Przy większym prądzie radiator nie jest dodatkiem, tylko warunkiem poprawnej pracy.
- Najczęstszy błąd to dobór wyłącznie pod prąd nominalny, bez analizy prądu rozruchowego i bez zapasu termicznego.
Czym jest przekaźnik półprzewodnikowy i kiedy ma przewagę
To elektroniczny łącznik, który zamiast styków wykorzystuje elementy półprzewodnikowe. Wejście i wyjście są od siebie odseparowane galwanicznie, więc sygnał sterujący nie musi bezpośrednio „widzieć” obciążenia. Dzięki temu taki element pracuje bez klikania, nie ma łuku elektrycznego na stykach i nie zużywa się mechanicznie w taki sposób jak klasyczny przekaźnik.
W praktyce największą przewagę daje tam, gdzie przełączanie powtarza się bardzo często albo układ ma pracować długo i przewidywalnie. Ja najczęściej spotykam go przy sterowaniu grzałkami, lampami technologicznymi, urządzeniami dozującymi, maszynami pakującymi i w szafach sterowniczych, gdzie liczy się powtarzalność oraz ograniczenie zakłóceń. W Polsce bardzo często mówimy po prostu o obciążeniu sieciowym 230 V AC / 50 Hz, ale ten sam pomysł działa też w układach niskonapięciowych, tylko wymaga innej topologii wyjścia.
Jeśli wiesz już, po co taki element się stosuje, sensownie jest przejść do tego, jak zachowuje się przy załączaniu i dlaczego nie każdy model działa tak samo.
Jak działa i dlaczego sposób załączania ma znaczenie
Od strony sterowania wszystko zaczyna się zwykle od diody LED. Po podaniu sygnału wejściowego układ optyczny uruchamia część wyjściową, a ta przełącza obciążenie bez mechanicznego ruchu. W wersjach AC spotkasz najczęściej triak albo parę tyrystorów, a w wersjach DC zamiast nich pracują MOSFET-y, bo prąd stały nie daje naturalnego przejścia przez zero.
Zero-cross
To rozwiązanie załącza obciążenie wtedy, gdy napięcie sieciowe przechodzi przez okolice zera. Efekt jest prosty: mniejsze zakłócenia, łagodniejszy start i zwykle lepsze zachowanie przy grzałkach oraz innych obciążeniach rezystancyjnych. Przy częstym przełączaniu ma to duże znaczenie, bo ogranicza szpilki napięciowe i hałas w instalacji.
Przeczytaj również: Jak włączyć terminal Ingenico? Proste kroki, by uniknąć problemów
Załączanie losowe
Jeżeli potrzebujesz pełnej kontroli momentu włączenia, albo obciążenie wymaga innego profilu startu, lepszy bywa wariant załączany w dowolnym momencie sinusoidy. To ważne przy regulacji fazowej i przy częściach aplikacji indukcyjnych, gdzie samo „przejście przez zero” nie rozwiązuje problemu. W praktyce wybór między tymi wariantami decyduje o tym, czy układ będzie pracował czysto, czy zacznie generować zbędne straty i zakłócenia.
Właśnie dlatego sama nazwa katalogowa nie wystarcza, bo dopiero typ wyjścia i charakter obciążenia pokazują, czy dany model jest właściwy.
Jakie odmiany spotkasz najczęściej
W katalogach producenci lubią mieszać nazwy handlowe, ale z punktu widzenia użytkownika najważniejsze są trzy rzeczy: czy element przełącza AC czy DC, jaki ma sposób załączania i jak duży prąd potrafi bezpiecznie przenosić. Poniższe zestawienie porządkuje to bez marketingowego szumu.
| Odmiana | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| AC zero-cross | Grzałki, piece, obciążenia rezystancyjne | Mniej zakłóceń i łagodny start | Nie daje pełnej swobody fazowej |
| AC random turn-on | Regulacja fazowa, część obciążeń indukcyjnych | Możliwość włączenia w dowolnym momencie | Może generować większe zakłócenia |
| DC na MOSFET-ach | Układy niskonapięciowe i obciążenia stałoprądowe | Działa tam, gdzie triak nie ma sensu | Trzeba pilnować strat i prądu upływu |
| Wersje dużej mocy z radiatorem | Szafy sterownicze, większe grzałki, maszyny | Wysoki prąd i lepsza odporność termiczna | Wymagają dobrego chłodzenia |
Gdy ktoś pyta mnie, co wybrać „na start”, odpowiadam zawsze tak samo: najpierw obciążenie, potem sposób załączania, dopiero na końcu cena. Inaczej łatwo kupić element, który na papierze wygląda dobrze, a w obudowie zaczyna pracować na granicy możliwości.
Jak dobrać go do obciążenia bez przepłacania
Ja zwykle liczę to w czterech krokach. Najpierw sprawdzam napięcie i rodzaj obciążenia, potem prąd ciągły, później prąd rozruchowy, a na końcu straty cieplne. W przypadku obciążeń sieciowych w Polsce punkt wyjścia jest prosty: 230 V AC / 50 Hz, ale sam fakt, że napięcie się zgadza, jeszcze niczego nie gwarantuje.
- Określ typ obciążenia. Grzałka zachowuje się inaczej niż silnik czy lampa. Przy grzałkach prąd zwykle jest bliski nominalnemu, ale niektóre elementy w zimnym stanie potrafią pobrać około 1,4 razy więcej.
- Uwzględnij prąd rozruchowy. Dla żarówek trzeba liczyć nawet około 10 razy prąd ustalony, a dla silników około 6 razy. To są wartości orientacyjne, ale bardzo dobrze pokazują, dlaczego sam prąd znamionowy bywa mylący.
- Policz straty mocy. Jeśli wyjście ma spadek około 1,6 V, to przy 8 A robi się 12,8 W ciepła, a przy 16 A już 25,6 W. Dla małej obudowy to nie jest detal, tylko realne obciążenie termiczne.
- Zostaw zapas. Przy grzałkach rozsądny punkt startowy to obciążanie elementu najwyżej do 75-80% jego katalogowego maksimum albo wybór wersji o około 1,4 razy większym prądzie niż sama grzałka.
W praktyce dochodzi jeszcze jedna rzecz, o której wielu początkujących zapomina: prąd sterujący. Wejście musi dostać odpowiednie napięcie i wystarczający prąd, inaczej element może działać niestabilnie albo w ogóle nie załączać się pewnie. Kiedy te liczby masz już pod ręką, dużo łatwiej wyłapać błędy montażowe, zanim układ trafi do obudowy.
Najczęstsze błędy przy montażu
Tu nie ma miejsca na zgadywanie, bo większość problemów z takim elementem wynika nie z samego układu, tylko z montażu i chłodzenia. Jeśli mam wskazać błędy, które widzę najczęściej, lista wygląda tak:
- Brak radiatora albo źle dobrany radiator. Przy większym prądzie element grzeje się bardzo szybko, a bez odpowiedniego odprowadzenia ciepła parametry przestają być realne.
- Ignorowanie spadku napięcia na wyjściu. Nawet jeśli wygląda to na niewielką wartość, przy większym prądzie zamienia się w konkretne waty strat.
- Pominięcie prądu upływu. W obciążeniach LED, zasilaczach impulsowych i bardzo małych odbiornikach może to powodować żarzenie albo pozorne „niedomykanie” stanu wyłączenia.
- Dobór modelu AC do obciążenia DC. To jedna z najprostszych dróg do kłopotów, bo taka para po prostu nie działa tak, jak wielu osobom się wydaje.
- Próba łączenia kilku sztuk równolegle, żeby zwiększyć prąd. To zwykle zły pomysł, bo różnice w spadku napięcia powodują nierówny podział obciążenia.
- Brak zapasu termicznego w zamkniętej szafie. Element, który działa poprawnie na stole, w gorącej i słabo wentylowanej obudowie potrafi już pracować zupełnie inaczej.
Kiedy montaż jest poprawny, zostaje jeszcze jedno pytanie: czy w ogóle warto iść w przekaźnik półprzewodnikowy, czy w danym miejscu rozsądniej będzie użyć klasycznej wersji mechanicznej.

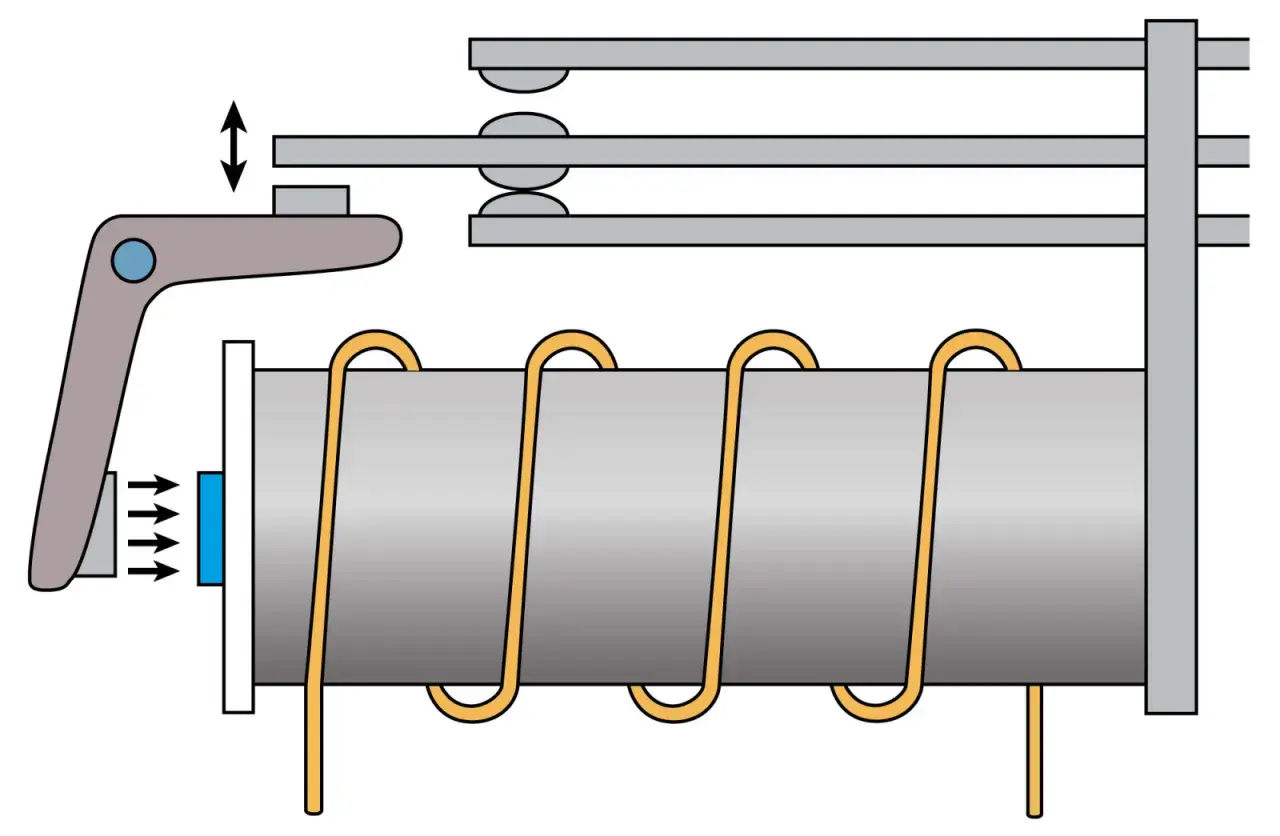

Kiedy przekaźnik półprzewodnikowy wygrywa z klasycznym
Tu porównanie jest dość uczciwe i nie ma sensu udawać, że jedno rozwiązanie zawsze wygrywa. Przekaźnik półprzewodnikowy jest świetny tam, gdzie liczą się częste cykle, cicha praca, brak drgań styków i długi czas życia. Klasyczny przekaźnik wygrywa natomiast wtedy, gdy zależy Ci na niższym koszcie wejścia i minimalnym prądzie upływu, a przełączeń jest mało.
| Cecha | Przekaźnik półprzewodnikowy | Przekaźnik mechaniczny |
|---|---|---|
| Hałas | Praktycznie brak | Słyszalne kliknięcie |
| Zużycie | Brak styków do mechanicznego wycierania | Styki zużywają się z czasem |
| Szybkość | Bardzo wysoka | Niższa |
| Prąd upływu | Występuje | Praktycznie znikomy |
| Straty cieplne | Wyższe | Zwykle niższe |
| Najlepsze zastosowanie | Częste przełączanie, grzałki, cicha praca | Rzadsze cykle, prostsze aplikacje, niższy budżet |
Jeżeli projekt ma pracować długo, szybko i bez dodatkowego hałasu, wybór jest prosty. Jeżeli natomiast obciążenie przełącza się sporadycznie i liczy się przede wszystkim koszt, mechaniczny odpowiednik wciąż ma sens. To prowadzi już do ostatniej rzeczy, którą naprawdę warto sprawdzić przed zakupem.
Na co patrzę przed zakupem, żeby nie kupić zbyt słabego modelu
Przed zamówieniem takiego elementu sprawdzam zawsze kilka konkretów, bo to one decydują o tym, czy układ będzie działał stabilnie po kilku miesiącach, czy tylko przez pierwsze testy na biurku.
- Rodzaj wyjścia. AC, DC, zero-cross, random turn-on, a może wersja mieszana.
- Napięcie i częstotliwość pracy. Inne parametry obowiązują przy 230 V AC, inne przy obwodach DC.
- Prąd ciągły w rzeczywistej temperaturze otoczenia. W katalogu wygląda dobrze, ale w szafie bez wentylacji margines szybko topnieje.
- Prąd rozruchowy i odporność na przeciążenia. To szczególnie ważne przy lampach, silnikach i niektórych grzałkach.
- Spadek napięcia i moc strat. Bez tego nie policzysz sensownie chłodzenia.
- Prąd upływu. Jeśli sterujesz małym lub czułym odbiornikiem, ten parametr robi dużą różnicę.
- Napięcie i prąd sterowania. Sterownik musi to dostarczyć bez przeciążania własnego wyjścia.
- Sposób montażu i chłodzenie. Radiator, pasta termiczna i miejsce w obudowie nie są dodatkiem.
- Parametry bezpieczeństwa i certyfikacje. Przy pracy z siecią to nie jest detal formalny, tylko realny element doboru.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie wybieraj przekaźnika półprzewodnikowego wyłącznie po prądzie z pierwszej strony katalogu. Najwięcej problemów robią szczegóły termiczne, prąd rozruchowy i prąd upływu, a właśnie one decydują, czy układ będzie stabilny i bezpieczny. W takim podejściu łatwiej kupić właściwy model za pierwszym razem niż później ratować projekt doborem większego radiatora, mocniejszego zasilania albo całkiem innego typu przełącznika.
