Pomiar rezystancji izolacji jest jednym z tych testów, które w praktyce potrafią uratować sprzęt, instalację i czas serwisu, o ile robi się go świadomie. W tym artykule pokazuję, co naprawdę mierzy taki test, jak dobrać napięcie, jak przejść przez procedurę krok po kroku oraz jak nie dać się zwieść pozornie dobremu wynikowi. Dorzucam też wskazówki pod kątem elektroniki, serwerowni i zasilania sprzętu komputerowego, bo tam błędna ocena izolacji bywa szczególnie kosztowna.
Najpierw ustal napięcie testowe, odłącz wrażliwe elementy i oceniaj wynik razem z warunkami pomiaru
- Test wykonuje się na wyłączonym i odłączonym obwodzie, zwykle napięciem 250 V, 500 V lub 1000 V DC.
- W instalacjach do 500 V typowy próg odniesienia to 1 MΩ, a dla SELV/PELV 0,5 MΩ.
- Elektronika, ograniczniki przepięć i zasilacze impulsowe powinny być odłączone, bo mogą zaniżyć wynik albo zostać uszkodzone.
- Na końcowy odczyt mocno wpływają temperatura, wilgotność i zabrudzenie, więc sam numer bez kontekstu mówi niewiele.
- W silnikach, kablach i większych układach warto patrzeć także na PI i DAR, bo lepiej pokazują trend degradacji.
Co właściwie pokazuje ten test
W skrócie: sprawdza, czy izolacja między żyłami, obudową lub ziemią nie przepuszcza zbyt dużego prądu upływu. Tester przykłada kontrolowane napięcie stałe, mierzy bardzo mały prąd i z tego wylicza rezystancję. Dobra izolacja nie tyle daje jeden „magiczny” wynik, ile zachowuje się stabilnie: odczyt rośnie po załączeniu napięcia, a potem utrzymuje się na wysokim poziomie.
To nie jest to samo co pomiar ciągłości ani próba wytrzymałości dielektrycznej. Ciągłość mówi tylko, czy przewód ma połączenie, a test wytrzymałościowy sprawdza, czy izolacja przetrwa wysokie obciążenie napięciowe. Ja traktuję pomiar izolacji jako test diagnostyczny: ma wcześnie pokazać wilgoć, zabrudzenie, starzenie, uszkodzenie mechaniczne albo błędy montażu, zanim dojdzie do awarii. W praktyce dotyczy to kabli, silników, rozdzielnic, UPS-ów, zasilaczy, szaf rack i wielu układów automatyki. To prowadzi do pytania, jakie napięcie dobrać do konkretnego obiektu.
Jak dobrać napięcie testowe i progi oceny
Tu nie ma jednego ustawienia dla wszystkiego. Dla instalacji niskiego napięcia trzymam się prostej zasady: najpierw norma lub dokumentacja obiektu, dopiero potem przyzwyczajenie z warsztatu. W praktyce najczęściej spotkasz trzy poziomy napięcia, a czasem także niższe wartości dla delikatniejszych układów.
| Obiekt | Typowe napięcie testowe DC | Minimalna rezystancja | Co to oznacza w praktyce |
|---|---|---|---|
| SELV i PELV | 250 V | 0,5 MΩ | Dotyczy obwodów bardzo niskiego napięcia, gdzie trzeba uważać na sposób odłączenia i dokumentację producenta. |
| Instalacje do 500 V, w tym FELV | 500 V | 1 MΩ | To najczęstszy wybór dla obwodów 230/400 V, rozdzielnic, oświetlenia i wielu obwodów zasilających. |
| Instalacje powyżej 500 V | 1000 V | 1 MΩ | Stosowane w wyższych napięciach zasilania, gdzie potrzebny jest mocniejszy test izolacji. |
| Obwody z SPD lub elementami, których nie da się sensownie odłączyć | 250 V | 1 MΩ | W niektórych przypadkach dopuszcza się obniżenie napięcia, żeby nie uszkodzić sprzętu i nie fałszować wyniku. |
W delikatniejszych układach, zwłaszcza komunikacyjnych i elektronicznych, czasem spotyka się niższe napięcia testowe, na przykład 100 V lub 250 V, ale tylko wtedy, gdy dopuszcza to dokumentacja urządzenia. Dla większych silników, transformatorów czy długich kabli stosuje się już testery 2,5 kV, 5 kV, a czasem więcej. Przy okazji warto pamiętać, że minimum z normy nie jest celem samym w sobie. Jeśli wynik ledwo mieści się w progu, ja od razu sprawdzam historię pomiarów i warunki otoczenia. Kiedy napięcie jest już dobrane, najważniejsze staje się samo wykonanie testu.

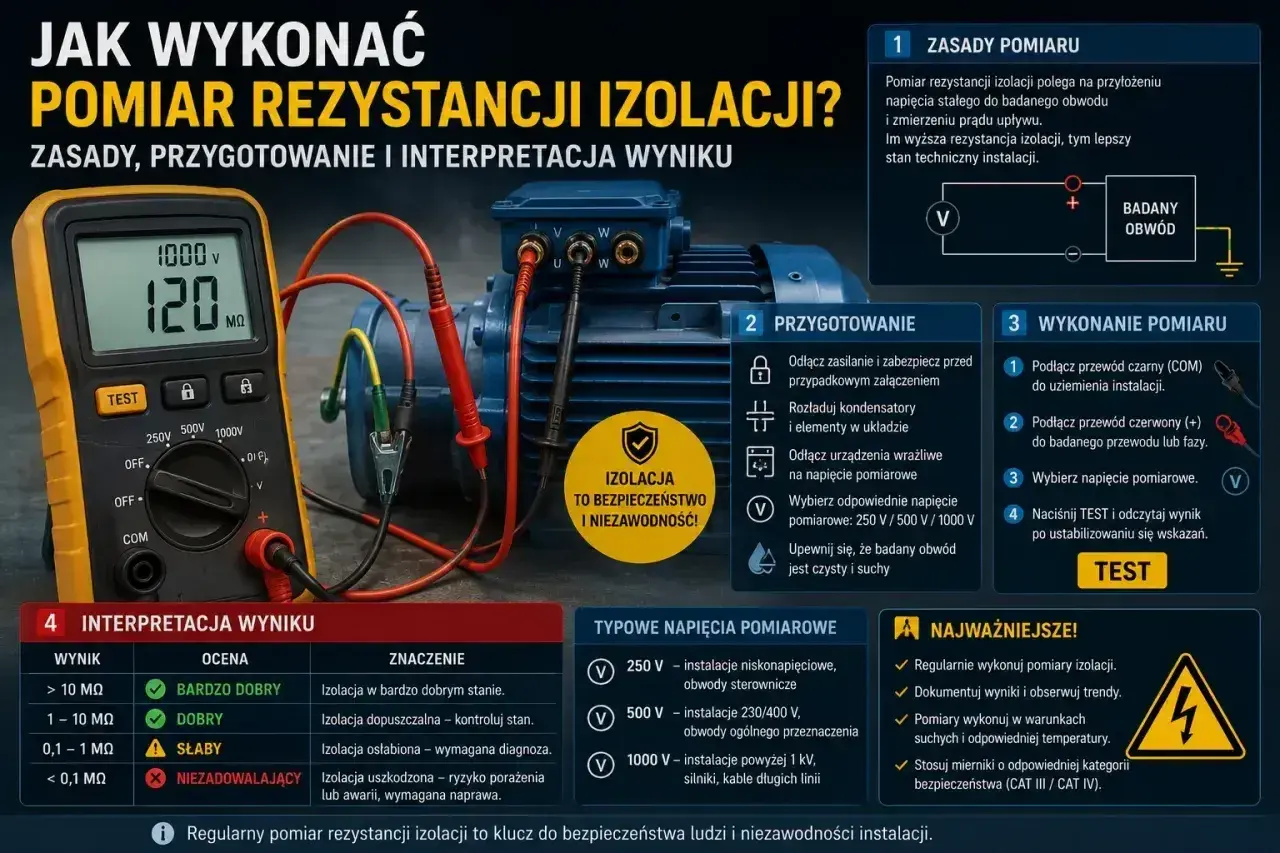

Jak wykonać pomiar krok po kroku
Tu najwięcej błędów robi się nie na mierniku, tylko przed jego podłączeniem. Dobrą praktykę mam prostą: najpierw bezpieczeństwo i odłączenie obwodu, potem dobór napięcia, a dopiero na końcu właściwy odczyt.
- Wyłącz zasilanie i zabezpiecz obwód przed ponownym załączeniem.
- Sprawdź brak napięcia na wszystkich przewodach, które mają wejść do testu.
- Odłącz wrażliwą elektronikę, zasilacze impulsowe, sterowniki, ograniczniki przepięć, elementy półprzewodnikowe i wszystko, co nie powinno dostać napięcia testowego.
- Rozładuj pojemności, jeśli obwód ma długie przewody, filtry EMI albo duże kondensatory.
- Wybierz napięcie testowe zgodne z obiektem i dokumentacją.
- Podłącz przewody testowe: zwykle jeden do badanej żyły, drugi do PE, obudowy albo drugiego punktu odniesienia.
- Włącz test i odczekaj co najmniej 60 sekund, a przy diagnostyce PI nawet 10 minut.
- Po zakończeniu testu rozładuj badany obiekt, zanim go dotkniesz.
- Zapisz wynik razem z warunkami pomiaru, a nie samą liczbę.
Jeśli mierzę większą powierzchnię izolacji albo obiekt z wyraźnym prądem powierzchniowym, korzystam z zacisku guard. To dodatkowe połączenie, które odprowadza prądy po powierzchni izolatora poza tor pomiarowy, dzięki czemu nie zaniżają wyniku. Na kablach i prostych obwodach często nie jest niezbędny, ale przy większych urządzeniach potrafi zrobić dużą różnicę. Sam przebieg testu jest więc prosty, tylko trzeba dobrze rozumieć to, co pokazuje ekran po minucie lub po kilku minutach.
Jak odczytywać wynik i nie pomylić normy z realnym stanem izolacji
Jedna liczba bywa myląca, jeśli nie wiesz, z czego powstała. W instalacjach niskiego napięcia wynik 1 MΩ lub wyższy często uznaje się za akceptowalny poziom odniesienia, ale to nie znaczy, że wszystko jest idealne. W praktyce ważniejsze bywa to, czy odczyt jest stabilny, rośnie w czasie testu i jak wypada na tle wcześniejszych pomiarów.
| Wskaźnik | Jak się go liczy | Jak go interpretuję |
|---|---|---|
| Rezystancja izolacji | Odczyt po zadanym czasie testu | Im wyższa, tym lepiej, ale zawsze porównuję ją z typem obiektu i normą. |
| PI | Wynik po 10 minutach podzielony przez wynik po 1 minucie | W maszynach wirujących wynik 2 lub więcej zwykle wygląda dobrze; niższy wymaga sprawdzenia przyczyny. |
| DAR | Wynik po 60 sekundach podzielony przez wynik po 30 sekundach | Wartość około 1,4 lub wyższa zwykle sugeruje zdrową izolację, jeśli test był wykonany poprawnie. |
| Trend | Porównanie z poprzednimi pomiarami | Spadek względem poprzedniego wyniku jest ważny nawet wtedy, gdy liczba nadal przekracza minimum. |
W dobrej izolacji odczyt zwykle zaczyna się niżej, a potem rośnie, bo znikają prądy pojemnościowe i absorpcyjne. Jeśli wynik jest od początku niski i prawie się nie zmienia, to często sygnał wilgoci, zabrudzenia albo starzenia materiału. Przy długich kablach, uzwojeniach i dużych obiektach diagnostyka PI i DAR daje więcej niż sam jednorazowy odczyt. Warto też pamiętać, że temperatura mocno wpływa na rezystancję izolacji: wyższa temperatura zwykle obniża wynik, więc porównywanie testów bez uwzględnienia warunków otoczenia bywa po prostu nieuczciwe. Skoro wiadomo już, jak czytać wynik, trzeba jeszcze wiedzieć, co najczęściej go psuje.
Najczęstsze błędy, które fałszują wynik
W praktyce większość złych odczytów wynika nie z uszkodzonej izolacji, tylko z niedbałej procedury. Ja najpierw szukam błędu w przygotowaniu, dopiero potem w sprzęcie.
| Błąd | Co psuje | Jak temu zapobiec |
|---|---|---|
| Pomiar na obwodzie, który nadal ma napięcie | Ryzyko uszkodzenia miernika i fałszywy wynik | Zawsze sprawdzaj brak napięcia przed testem. |
| Brak odłączenia elektroniki i SPD | Możesz uszkodzić układy półprzewodnikowe albo zaniżyć wynik | Odłącz wszystko, co wrażliwe na napięcie DC testu. |
| Wilgoć, kurz i brud na powierzchni | Wynik spada przez prądy powierzchniowe | Oczyść i osusz badany element, a przy dużych obiektach użyj guardu. |
| Brak rozładowania po pomiarze | Niebezpieczne napięcie resztkowe | Po teście zawsze rozładuj obiekt i sprawdź, czy napięcie spadło do zera. |
| Porównywanie wyników z różnych temperatur | Fałszywy obraz pogorszenia lub poprawy | Notuj temperaturę i wilgotność oraz porównuj tylko podobne warunki. |
| Złe napięcie testowe | Albo za słaby test, albo ryzyko uszkodzenia obiektu | Dobieraj napięcie do typu instalacji i dokumentacji producenta. |
Jeśli mam wskazać jeden błąd, który najczęściej robi największą krzywdę, to będzie nim testowanie bez odłączania wrażliwej elektroniki. W sprzęcie komputerowym, zasilaczach impulsowych, UPS-ach i obwodach sterowania to szczególnie ważne, bo napięcie testowe DC potrafi wejść tam, gdzie nie powinno. Gdy procedura jest już pod kontrolą, zostaje pytanie praktyczne: jakim miernikiem najlepiej to robić.
Jaki miernik ma sens w serwisie, instalacjach i elektronice
Zwykły multimetr nie zastąpi megomierza, bo ma zbyt niskie napięcie testowe i nie pokaże wielu problemów izolacji. Jeśli mam wybierać sprzęt do pracy, patrzę przede wszystkim na zakres napięć, funkcje diagnostyczne i bezpieczeństwo pomiaru, a dopiero potem na dodatki.
| Potrzeba | Na co zwrócić uwagę | Kiedy to wystarczy |
|---|---|---|
| Podstawowe obwody 230/400 V, oświetlenie, serwerownia, zasilanie IT | 250 V, 500 V i 1000 V DC, automatyczne rozładowanie, pomiar napięcia, solidne CAT | W większości prac instalacyjnych i serwisowych to wystarcza z dużym zapasem. |
| Motory, długie kable, okresowe przeglądy | PI, DAR, pamięć wyników, opcjonalnie guard terminal i zmienne napięcie | Tu naprawdę zaczyna się diagnostyka, a nie sam test przejścia/nieprzejścia. |
| Transformator, duży kabel, infrastruktura HV, PV | Zakres 2,5 kV, 5 kV lub wyższy, rejestracja danych, stabilny odczyt przy dużej pojemności | Bez wyższego napięcia testowego często nie zobaczysz wczesnych problemów. |
| Układy elektroniczne z półprzewodnikami | Niska wartość testowa, procedura zgodna z dokumentacją i odłączanie sekcji wrażliwych | Tu trzeba uważać najbardziej, bo bezmyślny megomierz potrafi zrobić więcej szkody niż pożytku. |
W praktyce do pracy przy instalacjach komputerowych, rozdzielniach zasilających i szafach rack zwykle nie potrzebuję od razu 5 kV. Ważniejsze są: czy miernik szybko rozładowuje badany obwód, czy ma czytelny odczyt, czy pozwala zapisać warunki testu i czy nie każe zgadywać, co właściwie pokazuje ekran. A skoro wyniki mają sens tylko wtedy, gdy można je porównać, ostatnia rzecz jest często ważniejsza niż sam model miernika.
Co zapisuję po pomiarze, żeby kolejny wynik naprawdę coś mówił
Najlepszy pomiar to nie ten, który jednorazowo wygląda dobrze, tylko ten, który po pół roku daje uczciwe porównanie. Dlatego po każdym teście zapisuję nie tylko wynik, ale też warunki i kontekst. W serwisie to oszczędza masę czasu, bo nagle widać, czy obiekt się starzeje, czy tylko był mierzony w innym środowisku.
- datę i godzinę badania,
- temperaturę otoczenia oraz, jeśli to możliwe, wilgotność,
- zastosowane napięcie testowe i czas pomiaru,
- dokładne miejsce pomiaru,
- to, co było odłączone przed testem,
- model miernika i informację, czy użyto zacisku guard,
- czy wynik był pojedynczym odczytem, czy częścią serii PI/DAR.
Jeśli dziś widzisz 80 MΩ, a za kilka miesięcy przy podobnych warunkach tylko 12 MΩ, to jest ważniejsza informacja niż sam fakt, że oba odczyty nadal przekraczają minimum. Właśnie tak powinno się używać tego testu: nie jako formalności do odhaczenia, tylko jako prostego narzędzia, które wcześniej niż inne pokazuje, że izolacja zaczyna słabnąć. Jeżeli będziesz trzymać się tej zasady, pomiar przestaje być przypadkową liczbą, a zaczyna działać jak realne zabezpieczenie przed awarią.
