Rezystancja izolacji to jeden z tych parametrów, które często zdradzają problem wcześniej niż dym, wyzwolony bezpiecznik czy losowe restarty sprzętu. W praktyce pokazuje, czy warstwa oddzielająca przewodniki nadal skutecznie blokuje prąd upływu, czy zaczyna przepuszczać go przez wilgoć, zabrudzenia, starzenie albo uszkodzenie mechaniczne. W tym tekście wyjaśniam, jak odczytywać wynik, jak wykonać pomiar bez fałszywych wniosków i kiedy zwykły multimetr już nie wystarcza.
Co trzeba wiedzieć przed pierwszym pomiarem
- Dobry wynik nie oznacza wyłącznie wysokiej liczby - liczy się też trend, temperatura i wilgotność.
- Niski odczyt najczęściej wskazuje na wilgoć, zabrudzenie, starzenie materiału albo uszkodzenie izolacji.
- W typowych urządzeniach niskonapięciowych 1 MΩ to praktyczne minimum, ale nie uniwersalny cel dla każdego układu.
- Do rzetelnej oceny lepiej użyć testera izolacji niż zwykłego multimetru.
- Porównywanie wyników z poprzednimi pomiarami bywa ważniejsze niż pojedynczy odczyt.
Co naprawdę mówi wynik pomiaru
Ja traktuję ten pomiar jako szybki screening stanu układu, a nie jako wyrok bez kontekstu. Wysoki odczyt zwykle oznacza, że bariera dielektryczna działa poprawnie i prąd upływu jest mały. Niski albo niestabilny wynik sygnalizuje, że izolacja może być osłabiona, ale jeszcze nie mówi sam z siebie, dlaczego tak się dzieje.
To ważne rozróżnienie, bo w elektronice i elektrotechnice ten sam objaw może mieć różne źródła. Czasem winna jest wilgoć, czasem osad po kurzu i dymie, a czasem zwykłe starzenie materiału lub mikrouszkodzenie przewodu. Dla mnie to nie jest liczba „dobrze-zle”, tylko informacja diagnostyczna, która prowadzi do kolejnego kroku. Zanim jednak uznam niski odczyt za awarię, trzeba zobaczyć, co go zaniża w praktyce.
Dlaczego wynik spada
Spadek oporu izolacji zwykle nie pojawia się znikąd. Najczęściej widzę cztery grupy przyczyn: wilgoć, zanieczyszczenia, degradację materiału oraz uszkodzenia mechaniczne. Każda z nich działa trochę inaczej, ale efekt końcowy jest podobny - pojawia się większy prąd upływu i wynik zaczyna iść w dół.
| Przyczyna | Co się dzieje | Jak to wygląda w praktyce |
|---|---|---|
| Wilgoć i kondensacja | Woda tworzy ścieżki przewodzenia po powierzchni i w porach materiału | Wynik spada po chłodnej nocy, myciu, transporcie albo pracy w wilgotnym środowisku |
| Pył, tłuszcz, osady, resztki topnika | Powierzchnia zaczyna przewodzić lepiej niż powinna | Problemy pojawiają się w zasilaczach, szafach rack, wentylatorach i na zabrudzonych płytkach |
| Starzenie termiczne | Izolacja traci elastyczność, pęka lub kruszeje | Wyniki pogarszają się stopniowo wraz z czasem pracy i temperaturą |
| Uszkodzenie mechaniczne | Pojawia się nacięcie, przetarcie albo miejscowe przebicie | Odczyt bywa niestabilny, szczególnie przy poruszaniu przewodem lub wiązką |
W sprzęcie komputerowym nie widzę tego tylko w „dużych” urządzeniach. Podobny problem potrafi zrobić zabrudzony konektor, ślad po zalaniu, pęknięta izolacja przewodu wentylatora, nadpalony fragment zasilacza albo osad przewodzący na płytce po długiej pracy w kurzu. Gdy wiem, co obniża wynik, przechodzę do samego pomiaru, bo technika wykonania potrafi popsuć odczyt równie skutecznie jak uszkodzenie.

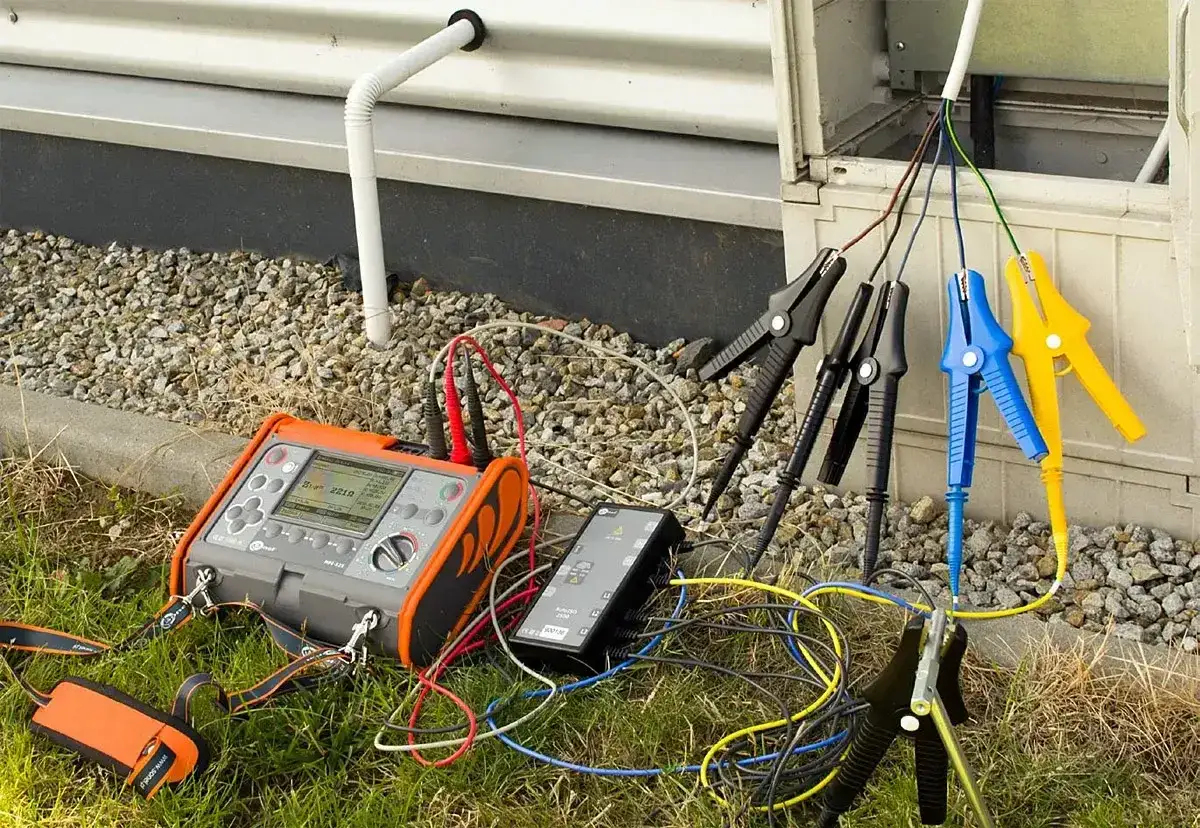

Jak zmierzyć opór izolacji krok po kroku
Najpierw odłączam zasilanie i potwierdzam brak napięcia. To nie jest formalność, tylko warunek bezpieczeństwa i sensownego wyniku. Potem rozładowuję kondensatory i odłączam elementy, które mogą ucierpieć od napięcia testowego - zwłaszcza wrażliwą elektronikę półprzewodnikową, sterowniki, moduły logiczne i niektóre układy zasilania. Na płytce czy w zasilaczu impulsowym taki test bez przygotowania potrafi bardziej zaszkodzić niż pomóc.
- Wybieram właściwe napięcie testowe. Dla prostych obwodów i niższych napięć często wystarcza 250 V DC, w instalacjach niskonapięciowych i napędach bardzo często używa się 500 V DC, a dla wyżej znamionowanych układów sięga się po 1000 V DC lub więcej, jeśli dokumentacja na to pozwala.
- Podłączam przewody testera do badanego obiektu i upewniam się, że połączenia są stabilne.
- Uruchamiam test i czekam na odczyt ustalony w czasie. Przy szybkim sprawdzeniu zwykle patrzę na wynik po około 60 sekundach.
- Jeżeli potrzebuję lepszej oceny stanu izolacji w czasie, wykonuję też test dłuższy, na przykład 10-minutowy.
- Po zakończeniu testu rozładowuję badany obwód i zapisuję warunki: temperaturę, wilgotność, napięcie testowe oraz sam wynik.
Jeśli mam do czynienia z wilgotną albo zabrudzoną powierzchnią, korzystam z testera z funkcją guard. To pomocniczy zacisk, który ogranicza wpływ prądów powierzchniowych i poprawia wiarygodność odczytu na wysokich rezystancjach. Bez tego w niektórych przypadkach dostaje się wynik zaniżony tylko dlatego, że brud i wilgoć „uciekają” po obudowie, a nie przez właściwą izolację. Po takim teście zostaje jeszcze najtrudniejsze: rozsądna interpretacja liczby, a nie automatyczny werdykt.
Jak interpretować liczby bez zgadywania

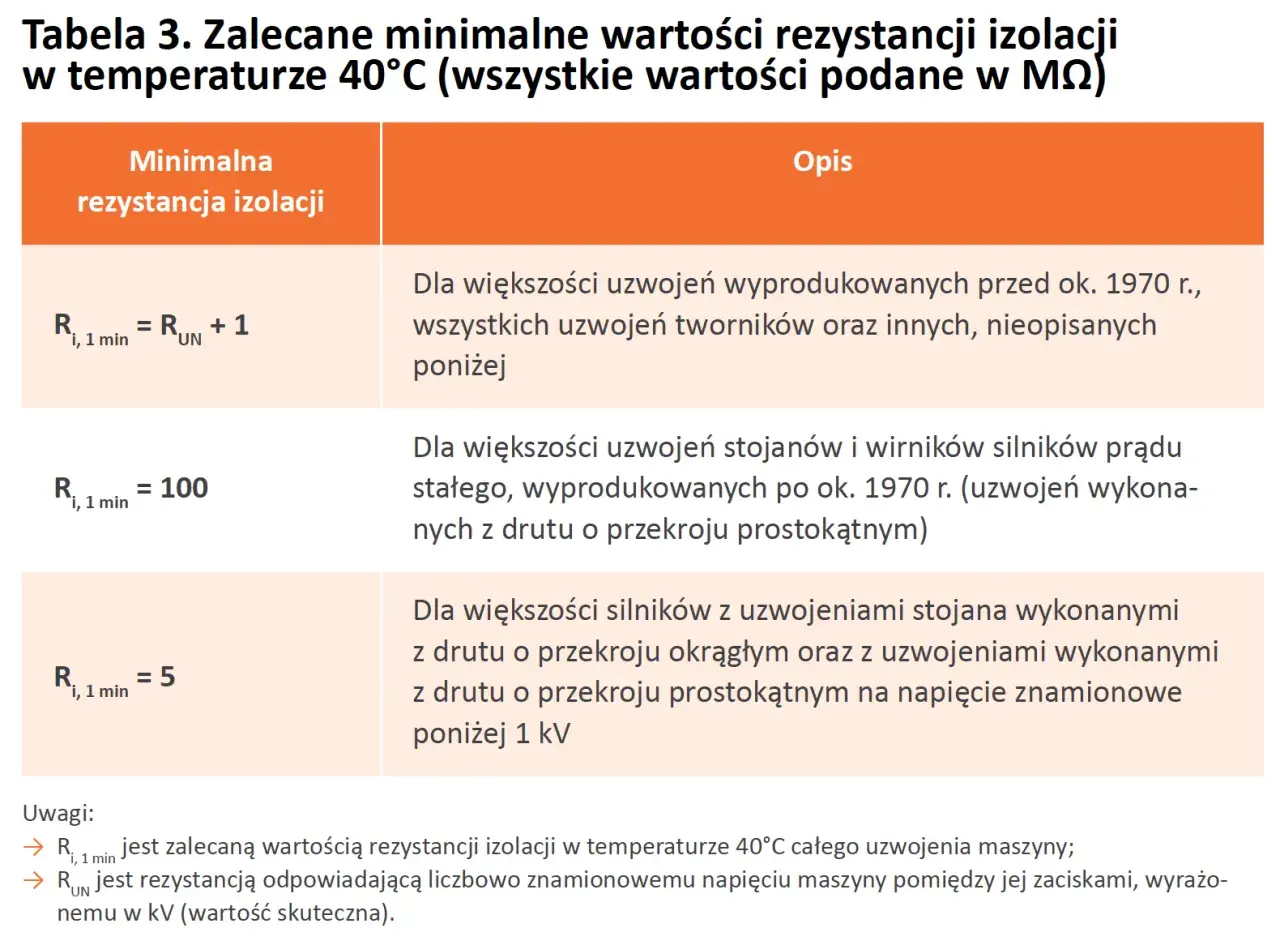

W praktyce nie ma jednego magicznego progu dla całej elektroniki. Liczba ma sens dopiero obok napięcia testowego, temperatury i historii obiektu. Jako bardzo ogólną regułę przyjmuję, że dla urządzeń do 1000 V wynik 1 MΩ lub wyżej jest absolutnym minimum, a dla sprzętu wyższych napięć oczekiwany próg rośnie wraz z napięciem znamionowym. To jednak punkt odniesienia, nie zamiennik instrukcji producenta.
| Wynik | Jak go czytam | Co robię dalej |
|---|---|---|
| Poniżej 1 MΩ | W typowych obwodach niskonapięciowych to sygnał ostrzegawczy | Sprawdzam wilgoć, zabrudzenie, uszkodzenia i powtarzam test po wysuszeniu |
| 1-10 MΩ | Może być akceptowalne w prostszych układach, ale nie daje komfortu diagnostycznego | Porównuję z historią pomiarów i warunkami środowiskowymi |
| 10-100 MΩ | Zwykle wygląda dobrze w czystym, suchym sprzęcie | Traktuję jako zdrowy wynik, ale nadal zapisuję go do trendu |
| Powyżej 100 MΩ | Bardzo dobry poziom w wielu zastosowaniach | Patrzę przede wszystkim, czy wynik jest stabilny w czasie |
Na większych maszynach i kablach sprawdzam też wskaźnik PI, czyli stosunek odczytu po 10 minutach do odczytu po 1 minucie. W uproszczeniu: jeśli izolacja jest zdrowa, wartość rośnie w czasie testu. Wyniki rzędu 2-4 i wyższe zwykle wyglądają dobrze, a niski PI częściej idzie w parze z wilgocią, zabrudzeniem albo degradacją. To właśnie dlatego sama liczba bez trendu bywa myląca. Same progi nie wystarczą, jeśli pomiar został wykonany źle albo w innych warunkach niż poprzednio.
Jak nie zepsuć pomiaru i nie wyciągnąć złych wniosków
Najczęstszy błąd jest banalny: ktoś mierzy układ, który nadal jest pod napięciem. Drugi klasyk to zostawienie podłączonych elementów półprzewodnikowych, które nie powinny dostać napięcia testowego. Wtedy wynik bywa albo fałszywie niski, albo po prostu ryzykuję uszkodzenie sprzętu.
- Nie mierzę na żywym obwodzie. Najpierw odłączam zasilanie, potem potwierdzam brak napięcia.
- Nie ignoruję kondensatorów. W zasilaczach, UPS-ach i przetwornicach trzeba je rozładować przed testem.
- Nie ufam zabrudzonej powierzchni. Kurz, smary i osady potrafią obniżyć odczyt bardziej niż faktyczna wada materiału.
- Dobieram właściwe napięcie testowe. Za niskie może nie pokaże problemu, za wysokie może uszkodzić badany układ.
- Porównuję podobne warunki. Pomiary zrobione w różnej temperaturze i wilgotności trudno zestawiać jeden do jednego.
- Zawsze zapisuję kontekst. Sam wynik bez daty, temperatury i opisu obiektu szybko traci wartość.
Jeśli mam wątpliwość, powtarzam test po osuszeniu, wyczyszczeniu i odczekaniu, zamiast od razu wymieniać część. W praktyce to oszczędza pieniądze i czas, bo bardzo często problemem nie jest „zła izolacja”, tylko warunki, w jakich wykonano pomiar. Kiedy już wykluczę błędy, zostaje pytanie, gdzie ten pomiar realnie pomaga w serwisie sprzętu.
Jak wykorzystać ten pomiar w serwisie elektroniki i sprzętu komputerowego
W serwisie sprzętu komputerowego ten pomiar ma sens głównie tam, gdzie pojawia się sieć, zasilanie i wilgoć: w zasilaczach, listwach, UPS-ach, wentylatorach, pompach chłodzenia cieczą, przewodach zasilających i szafach rack. Na samej logice cyfrowej częściej zaczynam od diagnostyki napięć, zwarć i temperatury, bo wysoki potencjał testowy mógłby zaszkodzić bardziej niż pomóc. Dlatego dobry tester wybieram pod praktykę: szeroki zakres napięć testowych, automatyczne rozładowanie, funkcja guard, pamięć wyników i czytelny zapis trendu.
| Narzędzie | Do czego się nadaje | Czego nie pokaże |
|---|---|---|
| Multimetr | Sprawdzenie napięcia, ciągłości, niskich oporów i podstawowych zwarć | Nie wykryje wiarygodnie prądów upływu pod kontrolowanym napięciem testowym |
| Tester izolacji | Ocena stanu izolacji przewodów, uzwojeń, zasilaczy, napędów i instalacji | Nie zastąpi pełnej diagnostyki elektroniki ani testu wszystkich elementów układu |
| Monitor izolacji | Stały nadzór nad instalacją w czasie pracy | Nie służy do szybkiego, ręcznego sprawdzania pojedynczego podzespołu |
Jeśli miałbym wskazać jeden praktyczny wniosek, powiedziałbym tak: ten pomiar najlepiej działa jako narzędzie porównawcze. Raz dobrze wykonany i regularnie powtarzany daje więcej niż pojedynczy, wyrwany z kontekstu odczyt. Właśnie dlatego przy diagnostyce wolę mieć historię wyników niż jedną „ładną” liczbę. To zwykle szybciej pokazuje, czy sprzęt rzeczywiście się starzeje, czy tylko był chwilowo mokry albo zabrudzony.
Najbardziej użyteczny wniosek jest prosty: jeśli wynik spada, szukam przyczyny w środowisku, stanie przewodów i kondycji elementu, a nie w samym mierniku. Gdy robię to systematycznie, opór izolacji przestaje być suchą wartością z tabelki, a staje się realnym sygnałem ostrzegawczym przed awarią. W elektronice i sprzęcie komputerowym to często właśnie taki sygnał pozwala zareagować, zanim dojdzie do zwarcia, przestoju albo kosztownej wymiany całego modułu.
