Rezystancja to jeden z tych pojęć w elektronice, które wyglądają na proste, ale szybko robią się praktyczne: wpływają na to, ile prądu popłynie, ile ciepła powstanie w układzie i czy elementy będą działać stabilnie. W tym tekście wyjaśniam, czym jest opór elektryczny, od czego zależy, jak go liczyć i mierzyć oraz dlaczego ma znaczenie nie tylko w szkolnych przykładach, ale też w realnych układach komputerowych i sprzęcie codziennego użytku.
Najważniejsze rzeczy o rezystancji w elektronice w skrócie
- Rezystancja określa, jak mocno element lub materiał ogranicza przepływ prądu.
- Jej jednostką jest om oznaczany symbolem Ω.
- Do prostych obliczeń najczęściej używa się prawa Ohma: R = U / I.
- W praktyce znaczenie mają też: materiał, długość przewodu, przekrój, temperatura i moc strat.
- W układach szeregowych rezystancje się sumują, a w równoległych opór zastępczy maleje.
- Rezystancja to nie to samo co rezystywność ani impedancja, choć te pojęcia często się mylą.
Czym jest rezystancja i dlaczego ma znaczenie
Ja patrzę na rezystancję jako na parametr, który mówi mi, jak trudno jest przepchnąć prąd przez dany element. Im większa rezystancja, tym mniejszy prąd popłynie przy tym samym napięciu. To właśnie dlatego rezystor w układzie nie jest „przeszkodą” przypadkową, tylko narzędziem do kontrolowania pracy elektroniki.
W praktyce rezystancja pojawia się wszędzie: w rezystorach na płytkach, w cienkich ścieżkach PCB, w przewodach zasilających, w stykach złączy, a nawet w sensorach i układach pomiarowych. W komputerach ma to bardzo przyziemne skutki. Zbyt duży opór w kablu USB, złączu albo ścieżce zasilania oznacza większy spadek napięcia, więcej strat i czasem po prostu gorszą pracę sprzętu.
Warto też od razu rozdzielić dwa poziomy myślenia: z jednej strony mamy elementy celowo projektowane z określoną rezystancją, a z drugiej opór, który wynika z budowy materiału i geometrii przewodnika. To drugie najlepiej widać na przewodach i ścieżkach. Żeby zrozumieć, skąd bierze się ta wartość, trzeba zajrzeć do samego materiału i warunków pracy układu.
Od czego zależy opór w realnym układzie
Rezystancja nie bierze się znikąd. W uproszczeniu zależy od czterech rzeczy: materiału, długości, przekroju i temperatury. Dla przewodnika można to zapisać wzorem R = ρ·l / A, gdzie ρ to rezystywność materiału, l długość, a A pole przekroju. To bardzo użyteczny wzór, bo od razu pokazuje, dlaczego długi, cienki przewód stawia większy opór niż krótki i gruby.
Tu właśnie zaczynają się rzeczy praktyczne. Jeśli potrzebujesz niskiej rezystancji, wybierasz materiał dobrze przewodzący, skracasz drogę przepływu prądu i zwiększasz przekrój. Dlatego grubsze przewody zasilające mają sens, a bardzo cienkie ścieżki na płytce nie nadają się do dużych prądów.
Temperatura też ma znaczenie. W metalach opór zwykle rośnie wraz z nagrzewaniem, więc rozgrzany przewód albo styk może pracować gorzej niż zimny. W półprzewodnikach zależność bywa bardziej złożona, dlatego nie da się wszystkich elementów wrzucić do jednego worka. To ważne, bo w elektronice użytkowej i komputerowej często nie chodzi tylko o „czy działa”, ale też o to, jak stabilnie działa po nagrzaniu.
Właśnie dlatego przy projektowaniu układu nie patrzę wyłącznie na samą wartość rezystancji. Patrzę też na warunki pracy, bo ten sam element może zachowywać się inaczej w obwodzie LED, inaczej w zasilaniu czujnika, a jeszcze inaczej w okolicach sekcji zasilania płyty głównej. Z tego naturalnie przechodzimy do obliczeń, czyli do prawa Ohma.
Jak liczyć rezystancję z prawa Ohma
Najprostsza i najbardziej użyteczna zależność w elektronice to R = U / I. Oznacza ona, że rezystancję oblicza się jako iloraz napięcia i natężenia prądu. Jeśli znasz napięcie i prąd, od razu wiesz, jaki opór ma element albo jaki opór powinien mieć rezystor w układzie.
Przy okazji warto pamiętać o jednostkach: napięcie podajemy w woltach V, prąd w amperach A, a rezystancję w omach Ω. Dla wygody używa się też kilo omów kΩ i mega omów MΩ. To nie są osobne wielkości, tylko większe skale: 1 kΩ = 1000 Ω, a 1 MΩ = 1 000 000 Ω.
| Przykład | Obliczenie | Wynik | Co z tego wynika |
|---|---|---|---|
| Układ 5 V i 10 mA | 5 / 0,01 | 500 Ω | Dobrym wyborem będzie np. 470 Ω lub 510 Ω, zależnie od zastosowania. |
| Układ 3,3 V i 5 mA | 3,3 / 0,005 | 660 Ω | W praktyce dobiera się najbliższą wartość z popularnej serii rezystorów. |
| Dwa rezystory 1 kΩ w szeregu | 1000 + 1000 | 2 kΩ | Opór rośnie, więc prąd spada. |
To ważne: w realnym projekcie zwykle nie szuka się „idealnej” wartości co do oma. Dobiera się najbliższy standardowy rezystor i sprawdza, czy układ nadal mieści się w bezpiecznych granicach prądu i mocy. Przy diodach LED, czujnikach czy prostych modach do sprzętu komputerowego ten detal robi różnicę między działającym układem a układem, który grzeje się albo świeci zbyt słabo.
Trzeba też pamiętać o ograniczeniu: prawo Ohma działa najlepiej dla elementów liniowych. Diody, tranzystory, termistory czy część układów zasilania nie zachowują się idealnie liniowo, więc samo R = U / I bywa przybliżeniem, a nie pełnym opisem sytuacji. I właśnie dlatego pomiar w praktyce ma swoje zasady.

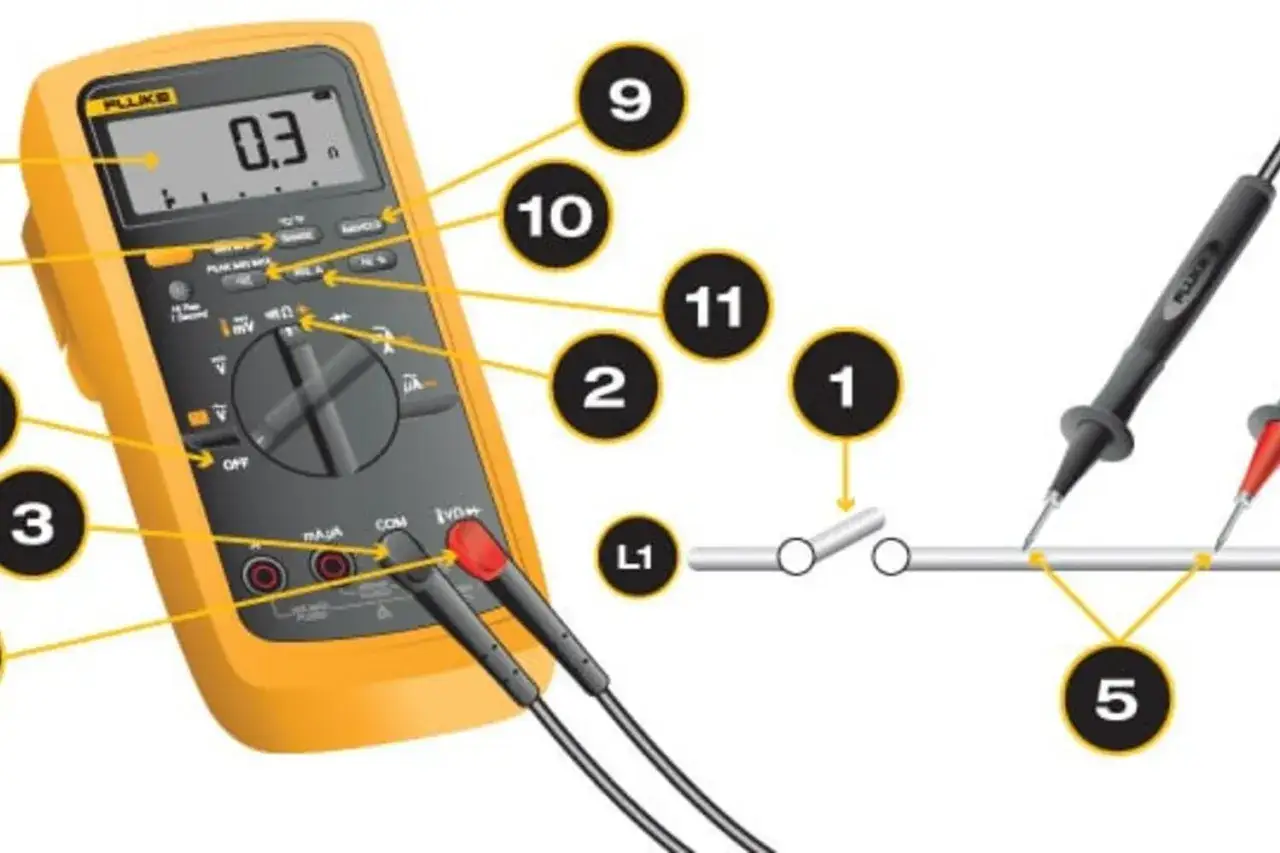

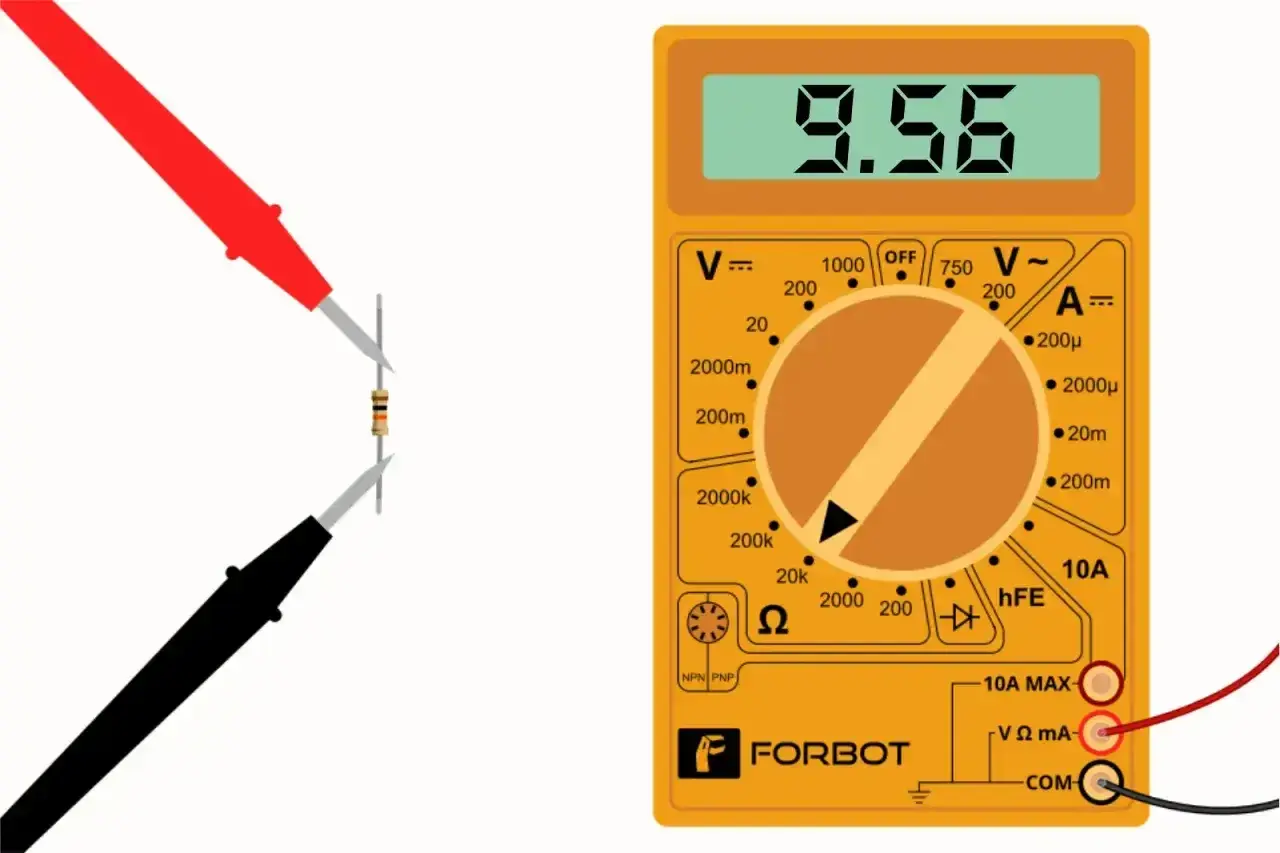

Jak zmierzyć rezystancję multimetrem bez typowych błędów
Pomiar rezystancji wydaje się banalny, ale tu najłatwiej o pomyłkę. Ja zawsze zaczynam od podstawowej zasady: układ musi być odłączony od zasilania. Multimetr w trybie pomiaru oporu wysyła przez badany element własny, mały prąd. Jeśli obwód jest pod napięciem, wynik będzie fałszywy, a czasem można uszkodzić miernik.- Wyłącz zasilanie i odłącz układ od źródła prądu.
- Rozładuj kondensatory, jeśli są w obwodzie, bo potrafią trzymać napięcie dłużej niż się wydaje.
- Ustaw właściwy zakres na multimetrze, najlepiej zaczynając od wyższego, jeśli nie znasz wartości.
- Przyłóż sondy do końców badanego elementu i odczytaj wynik.
- Porównaj odczyt z oznaczeniem rezystora lub z wartością obliczoną wcześniej.
Warto wiedzieć, że pomiar elementu „w układzie” nie zawsze pokazuje jego prawdziwą wartość. Inne gałęzie obwodu, równoległe połączenia i półprzewodniki mogą zawyżać albo zaniżać wynik. Jeśli mam wątpliwość, wylutowuję jedną nóżkę rezystora albo odpinam fragment toru, żeby dostać pomiar, któremu można zaufać.
To szczególnie ważne w elektronice komputerowej i naprawach sprzętu. Przy uszkodzonej płycie głównej, zasilaczu czy taśmie sygnałowej szybki, pozornie prosty pomiar potrafi wprowadzić w błąd, jeśli nie uwzględnisz reszty toru. Z tego powodu dobrze jest rozumieć, jak zachowują się rezystancje połączone razem.
Rezystancja w połączeniach szeregowych i równoległych
Najbardziej praktyczny podział w obwodach to połączenie szeregowe i równoległe. W szeregu rezystancje się sumują, więc opór zastępczy rośnie. W równoległym sytuacja jest odwrotna: prąd ma kilka dróg, więc opór zastępczy maleje. To jedna z tych zasad, które po jednym dobrym przykładzie zostają w głowie na długo.
| Rodzaj połączenia | Wzór | Przykład | Efekt praktyczny |
|---|---|---|---|
| Szeregowe | Rz = R1 + R2 + ... | 1 kΩ + 1 kΩ = 2 kΩ | Prąd spada, a spadek napięcia rozkłada się na kolejne elementy. |
| Równoległe | 1/Rz = 1/R1 + 1/R2 + ... | 1 kΩ || 1 kΩ = 500 Ω | Prąd rozdziela się na gałęzie, więc układ „łatwiej przepuszcza” prąd. |
W praktyce to ma spore znaczenie. Jeśli dwa identyczne rezystory 1 kΩ połączysz równolegle, dostajesz 500 Ω. To nie jest ciekawostka akademicka, tylko realny sposób na uzyskanie innej wartości albo zwiększenie obciążalności układu. Z kolei połączenie szeregowe bywa użyteczne wtedy, gdy chcesz podzielić napięcie lub zwiększyć całkowity opór bez szukania jednego nietypowego elementu.
Ta sama zasada pomaga też przy analizie usterek. Jeżeli gałąź równoległa nagle zniknie, opór całego układu wzrośnie. Jeżeli w szeregu pojawi się przerwa, prąd przestaje płynąć całkowicie. W komputerach i elektronice użytkowej takie różnice decydują o tym, czy układ pracuje normalnie, czy tylko „udaje” sprawny.
Rezystancja, rezystywność i impedancja nie są tym samym
To miejsce, w którym wiele osób miesza pojęcia. Rezystancja opisuje opór konkretnego elementu albo obwodu. Rezystywność mówi o własności materiału, a impedancja rozszerza temat na obwody prądu przemiennego, gdzie oprócz oporu liczą się też elementy pojemnościowe i indukcyjne.
| Pojęcie | Co opisuje | Jednostka | Kiedy ma największe znaczenie |
|---|---|---|---|
| Rezystancja | Opór konkretnego elementu lub obwodu | Ω | W codziennych obliczeniach DC i prostych układach elektronicznych |
| Rezystywność | Własność materiału niezależną od kształtu | Ω·m | Przy porównywaniu przewodników i materiałów |
| Impedancja | Całkowity „opór” w AC, z udziałem reaktancji | Ω | W układach zmiennoprądowych, audio, filtrach i torach sygnałowych |
Dlaczego to ważne? Bo w praktyce ktoś może powiedzieć „opór głośnika” albo „opór przewodu”, mając na myśli różne rzeczy. W obwodach audio i sygnałowych samo R nie wystarcza, bo dochodzą częstotliwość i zachowanie cewek oraz kondensatorów. W układach zasilania i prostych projektach LED zwykle wystarcza jednak klasyczna rezystancja.
Jeśli chcesz myśleć o elektronice precyzyjnie, dobrze jest rozdzielać te pojęcia już na początku. To oszczędza sporo nieporozumień, szczególnie gdy przechodzi się od prostych zabawek z rezystorem do bardziej złożonych układów w komputerach i urządzeniach peryferyjnych.
Na co najczęściej nie zwraca się uwagi przy doborze rezystora
Najczęstszy błąd widzę wtedy, gdy ktoś patrzy wyłącznie na wartość w omach, a pomija moc strat. Rezystor może mieć dobrą wartość, ale jeśli przepływa przez niego zbyt duży prąd, zaczyna się grzać. Moc liczy się wzorem P = U × I albo P = I² × R czy P = U² / R. To nie jest detal, tylko granica bezpiecznej pracy.
Przykład jest prosty: jeśli na rezystorze 100 Ω pojawia się 5 V, moc wynosi 0,25 W. Taki element na papierze jeszcze działa, ale w praktyce nie zostawiałbym przy nim żadnego zapasu. Jeśli układ ma pracować długo, wybieram większą moc, na przykład 0,5 W, zamiast iść „na styk”.
- Za mała moc znamionowa prowadzi do przegrzewania i dryftu wartości.
- Zbyt duży opór w torze zasilania daje spadek napięcia i problemy z działaniem układu.
- Ignorowanie tolerancji może zepsuć pomiar albo źle ustawić prąd LED, sensora czy dzielnika napięcia.
- Pomiar bez odłączenia zasilania daje błędne odczyty i ryzyko uszkodzenia miernika.
- Traktowanie wszystkich elementów jak liniowe prowadzi do złych obliczeń w układach z diodami, tranzystorami i termistorami.
Gdy dobieram element do prostego układu, zwykle sprawdzam trzy rzeczy: wartość oporu, moc oraz warunki pracy. Dopiero potem wybieram konkretny rezystor z najbliższej standardowej serii. To podejście jest znacznie pewniejsze niż samodzielne „zgadywanie” wartości na podstawie intuicji. I właśnie na tym etapie widać najlepiej, jak teoria przekłada się na praktykę.
Co zapamiętać, gdy dobierasz rezystor do układu
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: rezystancja ma sens tylko wtedy, gdy patrzysz na nią razem z napięciem, prądem i mocą. Sama liczba w omach nie wystarczy, bo ten sam element może być poprawny w jednym miejscu układu, a zupełnie niewystarczający w innym.
W elektronice komputerowej i użytkowej opór wraca cały czas: w przewodach, złączach, rezystorach podciągających, dzielnikach napięcia, torach sygnałowych i prostych modyfikacjach sprzętu. Kiedy rozumiesz, skąd bierze się rezystancja i jak wpływa na prąd, dużo łatwiej ocenić, czy problem dotyczy samego elementu, czy całego układu wokół niego.
Najrozsądniejszy schemat działania jest prosty: najpierw policz wymagany prąd, potem sprawdź spadek napięcia i moc, a dopiero na końcu dobierz konkretny opornik. Taki porządek pracy oszczędza czas, zmniejsza ryzyko błędu i zwykle daje lepszy efekt niż poprawianie układu metodą prób i błędów.
