Dobrze zaprojektowana instalacja elektryczna decyduje nie tylko o wygodzie, ale też o tym, czy dom poradzi sobie z komputerem, routerem, piekarnikiem, klimatyzacją i ładowarką do auta bez ciągłych problemów z zabezpieczeniami. W tym tekście rozbieram temat kabli na praktyczne części: jakie przewody stosuje się w budynku, jak dobiera się przekrój, kiedy warto zrobić osobny obwód i gdzie najczęściej popełnia się kosztowne błędy. Skupię się na tym, co naprawdę pomaga przy remoncie albo budowie, a nie na suchych definicjach.
Najważniejsze decyzje to typ przewodu, przekrój i podział na obwody
- Do oświetlenia zwykle wystarcza inny przekrój niż do gniazd, ale ostatecznie liczy się też długość trasy i obciążenie.
- W domu najczęściej spotyka się przewody YDYp, YKY oraz jednożyłowe żyły montażowe do rozdzielnicy.
- Wyłącznik różnicowoprądowy pomaga tylko tam, gdzie instalacja ma sprawny przewód ochronny PE.
- Osobne obwody dla kuchni, biura, serwera domowego czy ładowarki to nie fanaberia, tylko mniej awarii w praktyce.
- Najdroższe błędy powstają wtedy, gdy oszczędza się na projekcie, a nie na samym metrze kabla.
Jak rozumieć kable w domu i gdzie zaczynają się realne ryzyka
W codziennej mowie wszystko nazywa się kablem, ale przy planowaniu domu warto rozróżnić kilka pojęć. Przewód to element, który prowadzi prąd, a kabel to zwykle przewód z dodatkową osłoną, lepiej przystosowany do trudniejszych warunków. W praktyce dla użytkownika ważniejsze od nazwy jest to, czy dany element nadaje się do układania pod tynkiem, w ziemi, w rozdzielnicy czy przy samym urządzeniu.
Drugie istotne rozróżnienie to obwód. To wydzielona część układu z własnym zabezpieczeniem, która zasila konkretne grupy odbiorników. Im lepiej podzielisz obwody, tym łatwiej utrzymać porządek i szybciej znaleźć usterkę. Ja zawsze patrzę na instalację przez pryzmat tego, co będzie się działo za pięć albo dziesięć lat, bo później każda zmiana kosztuje więcej niż na etapie bruzdowania.
W starszych budynkach nadal trafiają się układy, w których przewód ochronny nie jest wydzielony tak, jak w nowszych rozwiązaniach. To ważne, bo bez PE ochrona różnicowoprądowa nie daje takiego efektu, jakiego ludzie zwykle oczekują. Skoro to już uporządkowane, można przejść do typów przewodów, bo właśnie tam najłatwiej o pomyłkę.

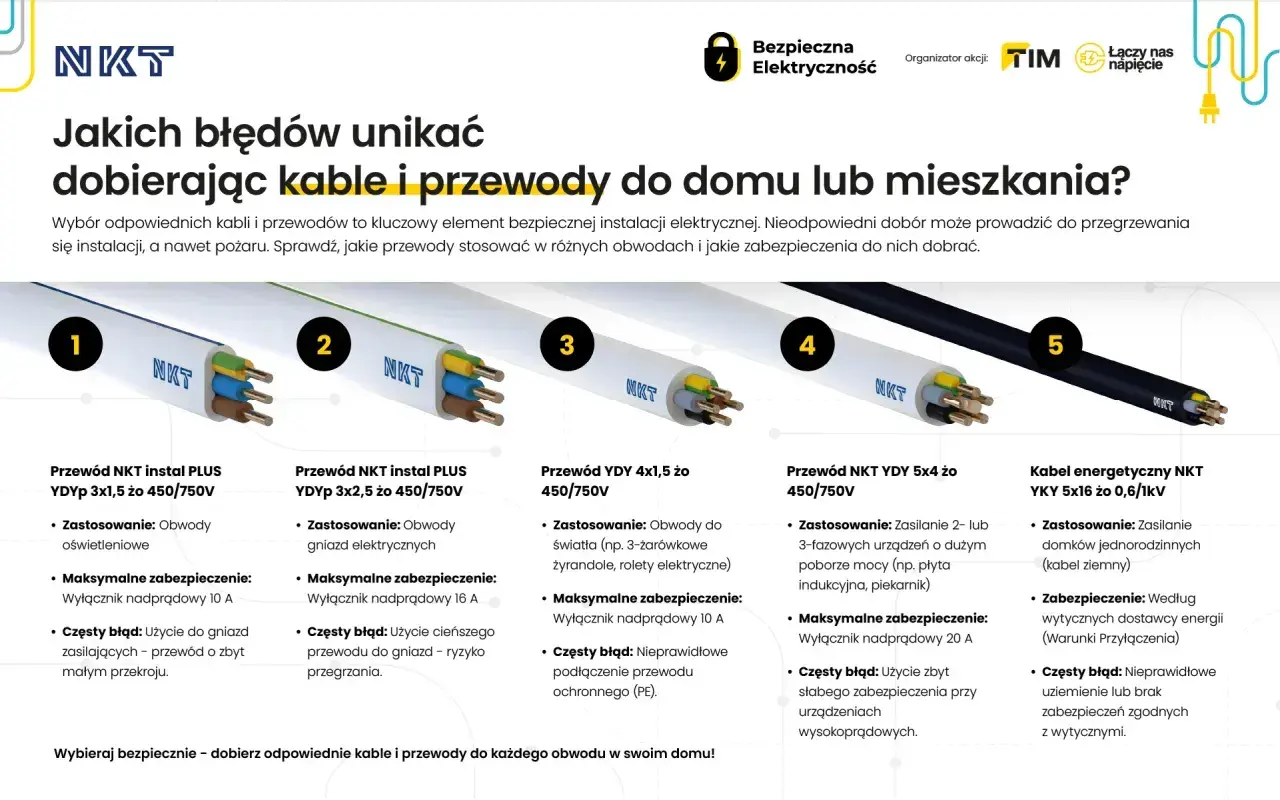

Jakie przewody spotkasz najczęściej
Dobór konkretnego typu zależy od miejsca montażu i przeznaczenia. Innego przewodu użyję w ścianie podtynkowej, innego w rozdzielnicy, a jeszcze innego na zewnątrz budynku albo w ziemi. Poniżej zestawiam najpopularniejsze rozwiązania, z którymi spotykam się najczęściej w domach i mieszkaniach.
| Typ przewodu | Gdzie zwykle się sprawdza | Dlaczego jest używany | Na co uważać |
|---|---|---|---|
| YDYp | Instalacje podtynkowe w mieszkaniach i domach | Jest wygodny do układania i dobrze pasuje do typowych obwodów oświetlenia oraz gniazd | Nie jest uniwersalnym rozwiązaniem do każdego miejsca, zwłaszcza tam, gdzie potrzebna jest większa odporność mechaniczna |
| YKY | Na zewnątrz, w gruncie, w kanałach i przy zasilaniu budynku | Ma konstrukcję lepiej znoszącą trudniejsze warunki pracy | To nie jest przewód do przypadkowego układania wszędzie tylko dlatego, że „jest mocniejszy” |
| DY / H07V-U | Rozdzielnice, szafy sterownicze, połączenia montażowe | Dobrze sprawdza się w stałych połączeniach wewnątrz urządzeń i tablic | Wymaga właściwego prowadzenia i zabezpieczenia, nie służy do swobodnego rozrzucenia po ścianie |
| OMY / OMYp | Przewody przy sprzęcie ruchomym i niektórych urządzeniach AGD | Jest bardziej elastyczny, więc nadaje się do urządzeń podłączanych przez wtyczkę | Nie zastępuje typowego przewodu instalacyjnego w ścianie |
Najczęstszy błąd początkujących? Kupują przewód „na oko”, bez sprawdzenia, czy ma trafić pod tynk, do ziemi czy do rozdzielnicy. To drobna decyzja zakupowa, ale jej skutki potrafią być bardzo kosztowne. Jeśli przewód ma pracować w trudniejszych warunkach, trzeba patrzeć na jego konstrukcję, a nie tylko na cenę za metr. To prowadzi wprost do kolejnej sprawy, czyli przekroju i liczby żył.
Jak dobrać przekrój i liczbę żył
Przekrój przewodu nie jest ozdobą techniczną. Odpowiada za to, ile prądu obwód może bezpiecznie przenieść, jak bardzo przewód będzie się nagrzewał i jakie będą spadki napięcia na dłuższej trasie. W mieszkaniu często spotyka się dwa „klasyczne” warianty: 1,5 mm² do oświetlenia i 2,5 mm² do gniazd. To jednak nie jest święta zasada na każdą sytuację, tylko punkt wyjścia.
| Przekrój | Typowe zastosowanie | Co daje w praktyce | Kiedy rozważyć większy |
|---|---|---|---|
| 1,5 mm² | Obwody oświetleniowe, lekkie obciążenia | Niższy koszt i łatwiejsze prowadzenie | Gdy obwód robi się długi albo ma zasilać więcej niż kilka punktów świetlnych |
| 2,5 mm² | Gniazda ogólnego użytku, małe AGD, sprzęt biurowy | Lepszy zapas dla typowego użytkowania | Przy dużym obciążeniu, długiej trasie lub większej liczbie urządzeń jednocześnie |
| 4 mm² | Mocniejsze odbiorniki, część kuchni, wybrane zasilania | Mniejsze spadki napięcia i większa rezerwa | Gdy pracuje płyta, piekarnik, klimatyzacja albo urządzenie ma długą linię zasilania |
| 6 mm² i więcej | Większe urządzenia, zasilanie wybranych sekcji, ładowarki EV | Duży zapas dla większych mocy | To już obszar, w którym bez obliczeń i projektu łatwo się pomylić |
Liczba żył też ma znaczenie. W prostych obwodach domowych zwykle potrzebujesz trzech żył: fazowej, neutralnej i ochronnej. W układach trójfazowych dochodzą kolejne żyły, a w rozdzielnicy dochodzi jeszcze większa dyscyplina w opisywaniu połączeń. Nie warto oszczędzać na rezerwie, bo sprzęt zmienia się szybciej niż ściany. Dziś stoi komputer i monitor, jutro dochodzi NAS, UPS, drukarka, a pojutrze klimatyzacja w gabinecie.
Jeśli mam wskazać jedną zdrową zasadę, to brzmi ona tak: przewód dobiera się nie tylko do „dzisiejszego” poboru mocy, ale też do sensownej przyszłej rozbudowy. Z tego właśnie powodu niektóre obwody warto prowadzić od razu odważniej, zamiast później kuć świeżo wykończone ściany.

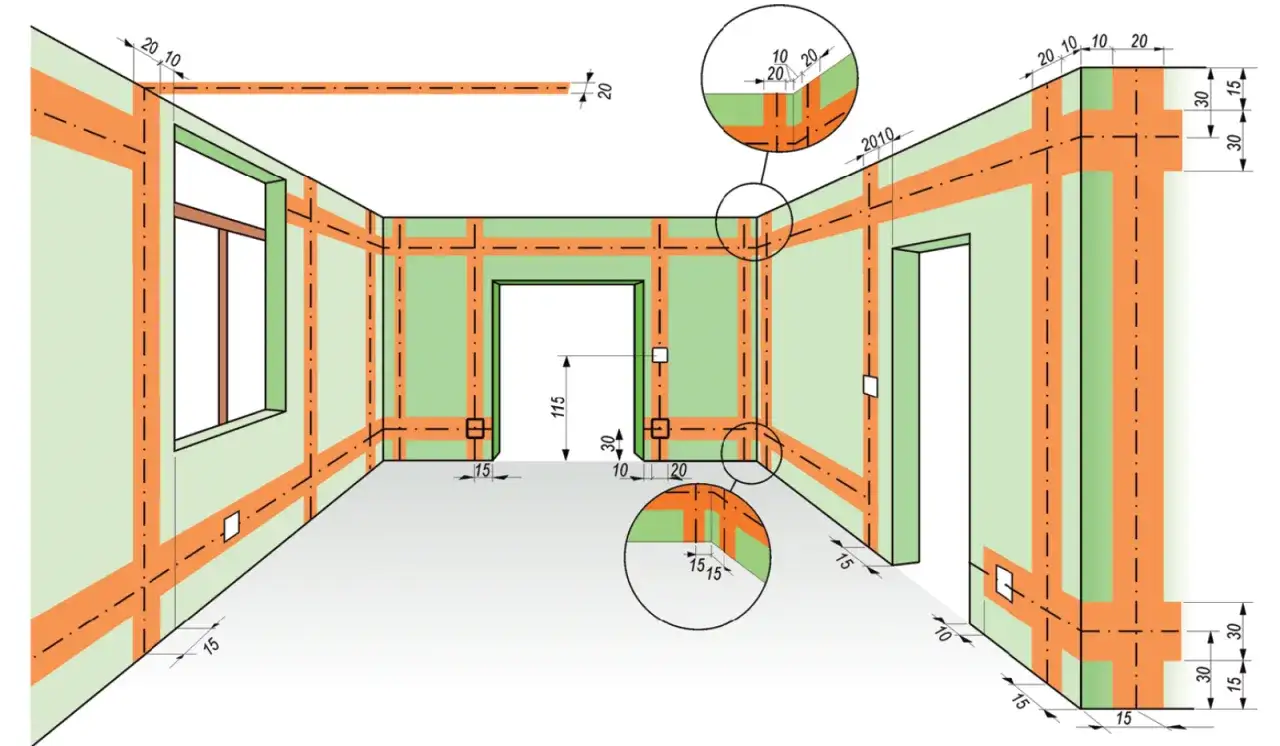

Jak prowadzić okablowanie, żeby później nie kuć ścian
Tu wygrywa nie ten, kto ma najtańszy materiał, tylko ten, kto myśli o trasie prowadzenia. Przewody prowadzi się tak, żeby ich przebieg był możliwy do odtworzenia po latach. W praktyce oznacza to trzymanie się pionów i poziomów, sensowne rozmieszczenie puszek oraz unikanie przypadkowych skrótów po skosie. Dzięki temu przy wierceniu w ścianie nie ma zgadywanki, gdzie przebiega tor zasilania.
W miejscach narażonych na uszkodzenia mechaniczne przewód powinien mieć dodatkową ochronę. To szczególnie ważne przy przejściach przez strefy techniczne, garaż, kotłownię, zewnętrzne odcinki i przejścia do ogrodu. W łazience i kuchni dochodzi jeszcze wilgoć, więc trzeba patrzeć nie tylko na trasę, ale też na osprzęt i strefy montażowe.
Ja zwracam też uwagę na oddzielenie zasilania od okablowania sygnałowego. Przy biurku komputerowym, routerze, punkcie sieciowym czy domowym serwerze to daje dwa efekty: mniejsze ryzyko zakłóceń i łatwiejszy serwis. Nie chodzi o audiopilocki snobizm, tylko o porządek, który później oszczędza czas.
W nowoczesnych instalacjach ważny jest również przewód ochronny PE. To on współpracuje z zabezpieczeniami i sprawia, że w razie uszkodzenia napięcie nie zostaje tam, gdzie nie powinno. Z kolei wyłącznik różnicowoprądowy, czyli RCD, reaguje na niepożądany upływ prądu. Jedno nie zastępuje drugiego. Taka para działa dobrze dopiero wtedy, gdy całość została rozsądnie poprowadzona. Skoro wiemy już, jak prowadzić trasy, warto zobaczyć, które obwody naprawdę opłaca się wydzielić osobno.
Które obwody warto wydzielić dla sprzętu i mocnych urządzeń
W domu pełnym elektroniki osobne obwody przestały być luksusem. To po prostu sposób na to, żeby jeden problem nie wyłączał wszystkiego naraz. Dotyczy to zwłaszcza kuchni, łazienki i stanowiska pracy. Jeśli masz komputer, monitor, router, NAS i UPS, bardzo szybko docenisz, że zasilanie tej strefy jest odseparowane od czajnika, mikrofalówki czy odkurzacza.
| Obszar | Dlaczego osobny obwód ma sens | Co zyskujesz |
|---|---|---|
| Biuro domowe i stanowisko PC | Komputer, monitory, UPS i sieć nie lubią przypadkowych spadków oraz przeciążeń | Większa stabilność pracy i mniej nieplanowanych wyłączeń |
| Kuchnia | Piekarnik, płyta, zmywarka i czajnik potrafią zużyć bardzo dużo mocy naraz | Mniej wybitych zabezpieczeń i mniejsze ryzyko przegrzewania przewodów |
| Łazienka i pralnia | Pralka, suszarka i podgrzewanie wody obciążają układ intensywnie i często cyklicznie | Lepsza selektywność i łatwiejsza diagnostyka awarii |
| Ładowarka EV lub gniazdo techniczne | To odbiornik o dużej mocy i długim czasie pracy | Bezpieczniejsza praca i sensowniejszy dobór zabezpieczeń |
| Router, NAS, alarm, smart home | To ma działać ciągle, nie tylko wtedy, gdy nic innego nie pobiera prądu | Większa odporność na drobne awarie i lepsza ciągłość działania |
Właśnie tu widać, że podejście „jeden obwód na pół mieszkania” jest pozornie oszczędne, ale w praktyce mści się przy pierwszym remoncie albo rozbudowie stanowiska pracy. Dla czytelnika technicznego to szczególnie ważne: dobry zasilacz, mocny procesor czy wydajny komputer nic nie dadzą, jeśli zasilanie będzie chaotyczne. Następna kwestia jest mniej efektowna, ale często najbardziej kosztowna, gdy się ją zlekceważy.
Najczęstsze błędy i ile kosztuje ich poprawianie
Najwięcej problemów widzę nie tam, gdzie ktoś kupił droższy przewód, tylko tam, gdzie zaoszczędzono na projekcie, opisie i podziale obwodów. Później wychodzi, że gniazda są w złych miejscach, jeden bezpiecznik obsługuje za dużo urządzeń, a naprawa wymaga kucia i odtwarzania fragmentu ściany. To właśnie wtedy „oszczędność” przestaje być oszczędnością.
| Błąd | Skutek | Co robię zamiast tego |
|---|---|---|
| Zbyt mały przekrój do obciążenia | Nagrzewanie przewodu, częstsze wyzwalanie zabezpieczeń, mniejszy zapas | Dobieram przewód z rezerwą i sprawdzam trasę oraz długość |
| Za mało obwodów | Wybijanie bezpieczników przy zwykłym użytkowaniu | Dzielę kuchnię, biuro i mocne urządzenia na osobne sekcje |
| Brak opisu w rozdzielnicy | Chaos przy awarii i dłuższy serwis | Opisuję każdy obwód od razu po montażu |
| Przypadkowe trasy przewodów | Ryzyko uszkodzenia przy wierceniu i remoncie | Prowadzę przewody w logicznych pionach i poziomach |
| Oszczędzanie na osprzęcie i pomiarach | Trudniejsze wykrywanie usterek i niższe bezpieczeństwo | Wymagam pomiarów końcowych i dobrego osprzętu zabezpieczającego |
Jeśli chodzi o pieniądze, rynek jest dość czytelny: metr kabla to zwykle najmniejsza pozycja w całej inwestycji. W detalu przewód YDYp 3 x 1,5 mm² za 100 m kosztuje orientacyjnie około 325 zł, a YDYp 3 x 2,5 mm² za 100 m najczęściej mieści się mniej więcej w przedziale 358-489 zł, zależnie od marki i sklepu. Do tego dochodzi robocizna, a za nowy punkt elektryczny często płaci się około 180-250 zł za sztukę. Z mojego punktu widzenia to dobry test rozsądku: jeśli ktoś chce oszczędzić na przewodzie, a potem płaci za poprawki, rachunek i tak wyjdzie wyższy. Skoro już wiesz, gdzie powstają straty, zostaje ostatnia rzecz, która naprawdę robi różnicę przy odbiorze.
Co sprawdzam przed zamknięciem ścian, żeby układ działał latami
Przed zabudową nie patrzę tylko na to, czy wszystko „świeci”. Szukam rzeczy, które później decydują o bezawaryjności: ciągłości przewodu ochronnego, poprawnym podziale obwodów, czytelnych opisach i sensownych trasach. To jest moment, w którym można jeszcze poprawić drobiazgi bez wielkiego kosztu.
- Opisuję każdy obwód w rozdzielnicy, bo po latach nikt nie pamięta, które gniazdo zasila który bezpiecznik.
- Sprawdzam zgodność przekrojów z rzeczywistym obciążeniem, szczególnie przy kuchni, łazience i stanowisku komputerowym.
- Wymagam pomiarów końcowych, takich jak ciągłość PE, impedancja pętli zwarcia i test RCD.
- Zostawiam rezerwę miejsca w rozdzielnicy, bo zawsze dochodzi przynajmniej jeden dodatkowy obwód.
- Myślę o przyszłości: klimatyzacja, UPS, NAS, ładowarka EV, automatyka domu, dodatkowe punkty LAN.
Jeżeli miałbym zostawić jedną praktyczną radę, to byłaby taka: nie projektuj tylko pod obecny stan mieszkania, ale pod to, jak będzie używane za kilka lat. Dobrze dobrane przewody, logiczny podział obwodów i porządny odbiór techniczny są ważniejsze niż różnica kilku złotych na metrze. To właśnie one decydują, czy całość będzie po prostu działać, czy będzie wymagała ciągłych poprawek.
Najlepszy efekt daje prosty zestaw zasad: właściwy typ przewodu do miejsca montażu, rozsądny przekrój, osobne obwody dla mocnych urządzeń i dokładne pomiary po zakończeniu prac. Jeśli trzymasz się tych reguł, instalacja staje się przewidywalna, bezpieczniejsza i dużo wygodniejsza w codziennym użyciu.
