T568A w RJ45 - jak wygląda układ pinów i kiedy go wybrać

Maksymilian Kucharski .

29 lipca 2026

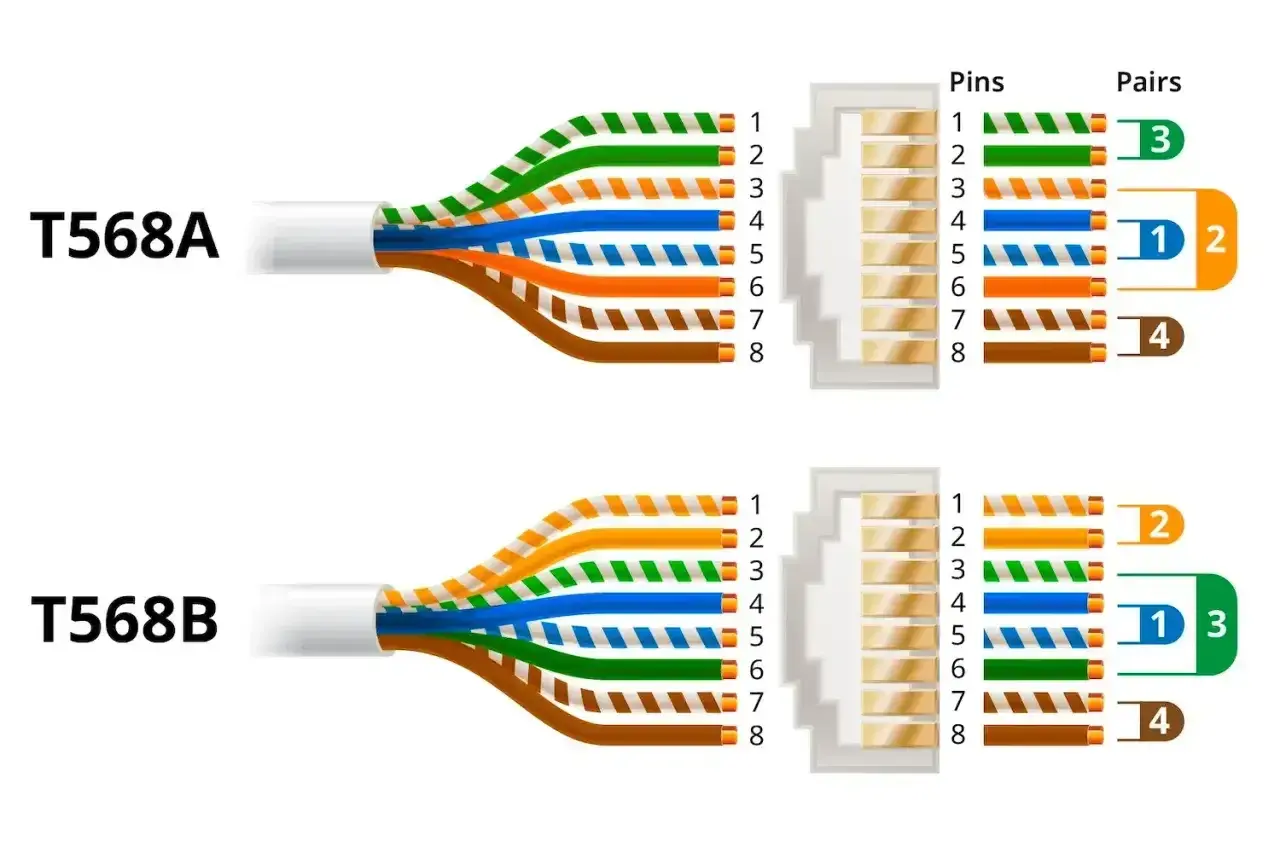

Schemat okablowania T568A i T568B, pokazujący ułożenie żył w kablu sieciowym i ich przypisanie do pinów.

W domowej i firmowej sieci to nie sama kategoria kabla zwykle decyduje o problemach, lecz poprawne zakończenie żył. Standard T568A porządkuje kolejność przewodów w złączu RJ45, pomaga utrzymać spójną instalację i zmniejsza ryzyko błędów przy zarabianiu skrętki. Poniżej pokazuję, jak wygląda układ pinów, czym różni się od drugiego popularnego schematu i na co zwracam uwagę, żeby po montażu sieć po prostu działała.

Najważniejsze rzeczy o układzie A w jednej chwili

  • To schemat zakończenia żył w złączu 8P8C, a nie opis szybkości kabla.
  • Najważniejsza zasada praktyczna to spójność całej instalacji na jednym układzie.
  • W tym schemacie para zielona trafia na piny 1-2, a pomarańczowa na 3-6.
  • Przy zarabianiu kabla trzeba zostawić jak najmniej rozkręconej pary, bo wpływa to na parametry transmisji.
  • Do nowych instalacji mieszkaniowych często wybiera się ten sam układ na obu końcach, ale w budynkach już istniejących liczy się zgodność z resztą okablowania.

Czym jest standard A i dlaczego nie wolno mylić go z kategorią kabla

Patrzę na ten temat bardzo praktycznie: standard okablowania nie mówi, jak „mocny” jest kabel, tylko jak ułożyć żyły w zakończeniu. To ważne, bo kabel Cat 5e, Cat 6 czy Cat 6A może być zarobiony według tego samego schematu, a ostateczny efekt i tak zależy od jakości montażu. Innymi słowy, schemat opisuje kolejność przewodów w gnieździe, keystonie albo wtyku, a kategoria kabla opisuje jego parametry transmisyjne.

W praktyce mieszasz tu trzy rzeczy, które często bywają wrzucane do jednego worka: sam przewód, sposób jego zakończenia i osprzęt typu gniazdo, patch panel albo wtyk. To właśnie dlatego jeden błąd przy terminacji potrafi zepsuć nawet dobry przewód. W dobrze zrobionej instalacji każdy element ma swoje miejsce, a całość jest opisana i zarobiona według jednego schematu od początku do końca.

Pojęcie Co oznacza Dlaczego to ważne
Układ zakończenia żył Kolejność przewodów w złączu 8P8C/RJ45 Decyduje o poprawności połączenia i zgodności instalacji
Kategoria kabla Poziom parametrów transmisyjnych przewodu Wpływa na pasmo, tłumienie i stabilność pracy sieci
Keystone, patch panel, wtyk Miejsca, w których kończy się kabel W każdym z nich trzeba zachować ten sam schemat i jakość terminacji

Jeśli ktoś szuka „lepszego” układu pod kątem prędkości, to zwykle patrzy w złą stronę. O sukcesie decyduje konsekwencja, a nie nazwa samego schematu. I właśnie dlatego warto najpierw zobaczyć, jak wygląda sam pinout, a dopiero potem zastanawiać się, kiedy wybrać jeden wariant, a kiedy drugi.

Schemat okablowania sieciowego T568A i T568B, pokazujący ułożenie żył w kablu Ethernet.

Jak wygląda układ pinów i kolorów w standardzie A

Najłatwiej zapamiętać ten schemat przez pary. Zielona para trafia na piny 1 i 2, pomarańczowa na 3 i 6, niebieska na 4 i 5, a brązowa na 7 i 8. To uporządkowanie jest ważne nie tylko na papierze: przy praktycznym montażu właśnie ono pomaga zachować zgodność między gniazdem, patch panelem i przewodem instalacyjnym.

Pin Kolor żyły Co to oznacza praktycznie
1 Biało-zielony Pierwsza żyła pary zielonej
2 Zielony Druga żyła pary zielonej
3 Biało-pomarańczowy Pierwsza żyła pary pomarańczowej
4 Niebieski Pierwsza żyła pary niebieskiej
5 Biało-niebieski Druga żyła pary niebieskiej
6 Pomarańczowy Druga żyła pary pomarańczowej
7 Biało-brązowy Pierwsza żyła pary brązowej
8 Brązowy Druga żyła pary brązowej

Jeśli zapamiętasz tylko jedną rzecz, niech będzie to ta: nie rozpinaj par bardziej niż trzeba. Przy terminacji najlepiej trzymać skręt par możliwie blisko punktu styku, bo rozkręcenie kabla na zbyt długim odcinku pogarsza parametry i zwiększa podatność na zakłócenia. W praktyce właśnie ten detal odróżnia instalację „działającą” od instalacji naprawdę porządnej.

T568A czy T568B w praktyce instalacyjnej

W praktyce wybiera się albo T568A, albo T568B. Ja patrzę na to prosto: jeśli robisz nową instalację, wybierz jeden schemat i trzymaj go konsekwentnie na całej trasie. Mieszanie wariantów bez planu prowadzi tylko do bałaganu w serwisie, a nie daje żadnej przewagi technicznej.

Kryterium Układ A Układ B
Rozmieszczenie par Para zielona na 1-2, pomarańczowa na 3-6 Para pomarańczowa na 1-2, zielona na 3-6
Zastosowanie Dobrze sprawdza się w nowych, spójnych instalacjach domowych i małych biurowych Często spotykany w starszych instalacjach komercyjnych
Kompatybilność Równa drugiemu wariantowi, jeśli cała instalacja jest zarobiona konsekwentnie Równa pierwszemu wariantowi, jeśli całość jest spójna
Ryzyko pomyłek Niskie, jeśli cały projekt od razu trzyma jeden schemat Równie niskie, ale tylko przy pełnej konsekwencji

Jeśli oba końce kabla są zarobione tak samo, dostajesz połączenie proste. Jeśli jeden koniec zrobisz według jednego układu, a drugi według drugiego, powstaje kabel skrzyżowany. Dziś sprzęt sieciowy radzi sobie z tym znacznie lepiej niż kiedyś, ale w okablowaniu strukturalnym nadal nie ma sensu zostawiać takich rzeczy przypadkowi. W materiałach do instalacji mieszkaniowych konsekwentny schemat na obu końcach jest po prostu rozsądniejszy.

Jak zarobić kabel zgodnie z tym schematem

Tu nie ma magii, jest tylko precyzja. Dobra terminacja zaczyna się jeszcze przed samym zaciskiem albo wbiciem żył w keystone. Jeśli poświęcisz minutę więcej na ułożenie przewodów, oszczędzisz sobie później godzin szukania błędu w ścianie.

  1. Odetnij potrzebny zapas i zdejmij zewnętrzną powłokę tylko na taką długość, jaka jest niezbędna do zakończenia.
  2. Rozdziel pary ostrożnie, bez niepotrzebnego rozkręcania przewodów.
  3. Ułóż żyły zgodnie z numeracją na wkładce, keystonie albo panelu, nie „na oko”.
  4. Wciśnij przewody w złącze IDC lub odpowiednio przygotuj wtyk, zależnie od typu zakończenia.
  5. Utrzymaj odcinek bez skręcenia możliwie krótki, najlepiej w granicach około 13 mm.
  6. Zamknij lub zaciśnij złącze, a potem od razu sprawdź poprawność wiremapy testerem.

Przy kablu instalacyjnym do ściany najczęściej używa się modułów IDC, keystone’ów i patch paneli, a nie zwykłych przypadkowych wtyków z marketu. To ważne, bo przewód jednodrutowy i linka zachowują się inaczej, więc zły dobór złącza potrafi dać połączenie pozornie poprawne, ale mało trwałe. W skrócie: przewód trzeba zakończyć osprzętem przeznaczonym dokładnie do jego typu.

Najczęstsze błędy przy zarabianiu skrętki

Najwięcej problemów widzę nie w „złych kablach”, tylko w drobiazgach wykonawczych. Jeden źle ułożony przewód albo zbyt mocno rozkręcona para wystarczy, żeby później sieć gubiła pakiety, zwalniała albo sprawiała kłopoty przy zasilaniu PoE.

  • Zamiana tylko jednej pary, przez co połączenie wygląda dobrze, ale nie działa stabilnie.
  • Zbyt długi odcinek bez skręcenia żył, który pogarsza parametry i zwiększa przesłuchy.
  • Mieszanie schematów między gniazdem, patch panelem i wtykiem, co utrudnia serwis i dokumentację.
  • Użycie niewłaściwego osprzętu do kabla jednodrutowego albo linki.
  • Brak testu po zakończeniu prac, czyli zostawienie instalacji „na słowo honoru”.

Najgorsze w takich błędach jest to, że część z nich ujawnia się dopiero pod obciążeniem. Kabel może działać z laptopem przy biurku, a potem zacząć gubić transmisję, gdy dojdzie drukarka sieciowa, punkt dostępowy albo urządzenie PoE. Dlatego nie oceniam instalacji po samym tym, że link świeci.

Jak sprawdzić instalację i dobrze ją opisać

Po zarobieniu kabel nie jest jeszcze gotowy. Zawsze sprawdzam wiremapę, ciągłość i poprawność par, bo to właśnie te testy pokazują, czy montaż był naprawdę poprawny. W praktyce dobry tester od razu wyłapie zamianę żył, przerwę, brak styku albo odwrotnie wpiętą parę.

  • Wiremapa pokazuje kolejność żył i natychmiast zdradza błędne zakończenie.
  • Ciągłość potwierdza, że przewód nie ma przerwy na odcinku między punktami.
  • Opis portów pozwala szybko znaleźć właściwe gniazdo na patch panelu albo w szafie.
  • Jednolity schemat ułatwia późniejszy serwis i modernizację bez zgadywania.

Ja przy takich instalacjach bardzo mocno cenię prostą dokumentację: numer gniazda, numer portu, schemat zarobienia i krótka notatka, gdzie kończy się dany przewód. To banalne, dopóki nie trzeba szukać awarii po kilku miesiącach. Wtedy właśnie dobra etykieta oszczędza najwięcej czasu.

Co warto zrobić przed zamknięciem puszki i patch panelu

Jeśli miałbym wskazać jeden nawyk, który najbardziej poprawia jakość całej instalacji, byłoby to łączenie precyzji z porządkiem. Nie chodzi o „ładne zdjęcie z montażu”, tylko o to, żeby po roku dało się do tej samej skrętki wrócić bez stresu i bez zgadywania.

Przed zamknięciem puszki sprawdzam jeszcze dwie rzeczy: czy kabel nie jest zbyt mocno zagięty oraz czy nie został naciągnięty przy prowadzeniu. Skrętka nie lubi agresywnego mocowania, ostrych łuków i przypadkowych zszywek. Lepiej zastosować sensowne uchwyty albo prowadzenie, które nie ściska przewodu, niż potem szukać niewyjaśnionych spadków jakości.

Jeżeli budujesz sieć od zera, kup od razu kilka zapasowych keystone’ów, porządny tester wiremapy i marker do opisywania portów. To niewielki koszt w porównaniu z czasem, który tracisz, gdy trzeba rozcinać końcówkę tylko po to, by poprawić jedną zamienioną żyłę. W praktyce właśnie konsekwencja, a nie sama nazwa schematu, decyduje o tym, czy instalacja będzie solidna.

FAQ - Najczęstsze pytania

T568A opisuje kolejność żył w zakończeniu 8P8C i nie mówi nic o szybkości kabla. Kategoria, taka jak Cat 5e, Cat 6 czy Cat 6A, określa parametry transmisyjne przewodu. Ten sam kabel można zarobić według T568A albo T568B, a o efekcie decyduje poprawna terminacja.
W T568A para zielona trafia na piny 1 i 2, pomarańczowa na 3 i 6, niebieska na 4 i 5, a brązowa na 7 i 8. W praktyce warto trzymać się numeracji na wkładce, keystonie albo panelu, a nie układać żył na oko. Najważniejsze jest też to, by nie rozkręcać par bardziej niż trzeba.
Przy nowej instalacji najlepiej wybrać jeden schemat i trzymać go konsekwentnie na całej trasie. T568A ma zieloną parę na 1 i 2, a T568B pomarańczową na 1 i 2. Jeśli oba końce kabla są zarobione tak samo, powstaje połączenie proste, a mieszanie schematów daje kabel skrzyżowany.
Najczęstsze problemy to zamiana tylko jednej pary, zbyt długi odcinek bez skręcenia żył, mieszanie schematów między gniazdem, patch panelem i wtykiem oraz użycie niewłaściwego osprzętu do kabla jednodrutowego albo linki. Kłopotem jest też brak testu po zakończeniu pracy. Część takich błędów ujawnia się dopiero pod obciążeniem, na przykład przy PoE.
Po zarobieniu kabla warto sprawdzić wiremapę, ciągłość i poprawność par testerem. Dobrze też opisać porty, numer gniazda i miejsce zakończenia przewodu, żeby późniejszy serwis był prosty. Taka dokumentacja oszczędza czas, gdy trzeba wrócić do instalacji po kilku miesiącach.
