Jak podłączyć podwójny włącznik światła z trzema przewodami?

Podwójny włącznik światła z trzema przewodami to prosty układ tylko z pozoru. W praktyce liczy się rozpoznanie zacisku wspólnego, poprawne rozdzielenie dwóch wyjść i upewnienie się, że w puszce naprawdę masz przewody fazowe, a nie neutralny albo ochronny. Poniżej pokazuję, jak podejść do montażu spokojnie i bez zgadywania, gdy chodzi o jak podłączyć włącznik światła podwójny trzy przewody, jakie kolory żył najczęściej spotkasz i które błędy psują cały układ.

Najpierw sprawdź, czy masz właściwy typ łącznika

Tu łatwo o pomyłkę, bo w języku potocznym „podwójny włącznik” bywa mylony z łącznikiem schodowym. A to nie jest to samo. W opisywanym układzie chodzi o łącznik świecznikowy, czyli taki, który obsługuje dwa niezależne obwody oświetlenia z jednego miejsca. Jeśli chcesz tylko zapalać i gasić jedną lampę z dwóch różnych punktów, potrzebujesz zupełnie innego osprzętu.

W praktyce rozpoznasz to po zaciskach. Włącznik świecznikowy ma zwykle trzy tory robocze: jeden wspólny i dwa wyjścia. Często są oznaczone jako L, COM, 1/2, L1/L2 albo po prostu strzałkami. Jeśli w puszce widzisz trzy przewody, to nadal nie znaczy, że wolno podłączyć je „na wyczucie” - trzeba ustalić, który jest zasilaniem, a które prowadzą do dwóch lamp. To rozróżnienie oszczędza najwięcej czasu, bo od niego zależy cały schemat.

Jeżeli ten podział jest jasny, łatwiej przejść do samego schematu połączeń i nie pomylić przewodu zasilającego z przewodami do lamp.

Schemat połączeń, który najłatwiej odtworzyć w puszce

W typowym układzie do podwójnego łącznika doprowadzasz jeden przewód fazowy na zacisk wspólny, a dwa pozostałe przewody wychodzą na dwa osobne obwody oświetlenia. W uproszczeniu wygląda to tak: zasilanie wchodzi do włącznika, a każdy klawisz steruje własną lampą albo własną grupą źródeł światła.

To ważne, bo w takim montażu nie „rozgałęzia się” prądu przypadkowo. Każdy klawisz ma swoją ścieżkę. Jeśli zamienisz miejscami dwa przewody wyjściowe, niczego nie zepsujesz - po prostu lewy i prawy klawisz będą sterowały innymi lampami. To jedna z niewielu pomyłek, które zwykle kończą się tylko odwróceniem funkcji, a nie awarią.

W wielu modelach producenci stosują strzałki zamiast liter, więc nie warto zakładać, że wszystkie osprzęty wyglądają tak samo. Dlatego przed montażem patrzę na oznaczenia na obudowie, a nie na samą formę zacisków. To drobny nawyk, który bardzo zmniejsza liczbę błędów.

Jak podłączyć przewody krok po kroku

Jeśli mam opisać cały proces możliwie praktycznie, wygląda on tak:

1. Wyłącz zabezpieczenie obwodu w rozdzielnicy i upewnij się, że w puszce nie ma napięcia.
2. Otwórz puszkę i rozpoznaj przewód zasilający oraz dwa przewody prowadzące do lamp.
3. Podłącz przewód fazowy do zacisku wspólnego w łączniku.
4. Dwa pozostałe przewody włóż do zacisków wyjściowych, po jednym na każdy klawisz.
5. Sprawdź, czy miedź nie wystaje poza zacisk i czy izolacja nie została zaciśnięta zbyt płytko.
6. Osadź włącznik w puszce, przykręć osprzęt i dopiero wtedy przywróć zasilanie.
7. Przetestuj oba klawisze osobno i sprawdź, czy każdy steruje swoim obwodem.

Ja zawsze po takim montażu robię jeszcze jeden prosty test: naciskam oba klawisze kilka razy z rzędu i patrzę, czy nie ma opóźnienia, migotania albo dziwnego dźwięku z puszki. To nie zastępuje pomiaru, ale szybko wychwytuje źle dokręcony przewód albo wadliwy kontakt.

Jeżeli po włączeniu zasilania działa tylko jeden przycisk, najczęściej problem siedzi w jednym z trzech miejsc: przewód zasilający trafił nie do tego zacisku, jedna z żył wyjściowych jest luźna albo w puszce pomylono przewód do lampy z neutralnym. W takiej sytuacji nie zgaduję, tylko wracam do identyfikacji żył od początku.

Kolory żył i oznaczenia, na których naprawdę można polegać

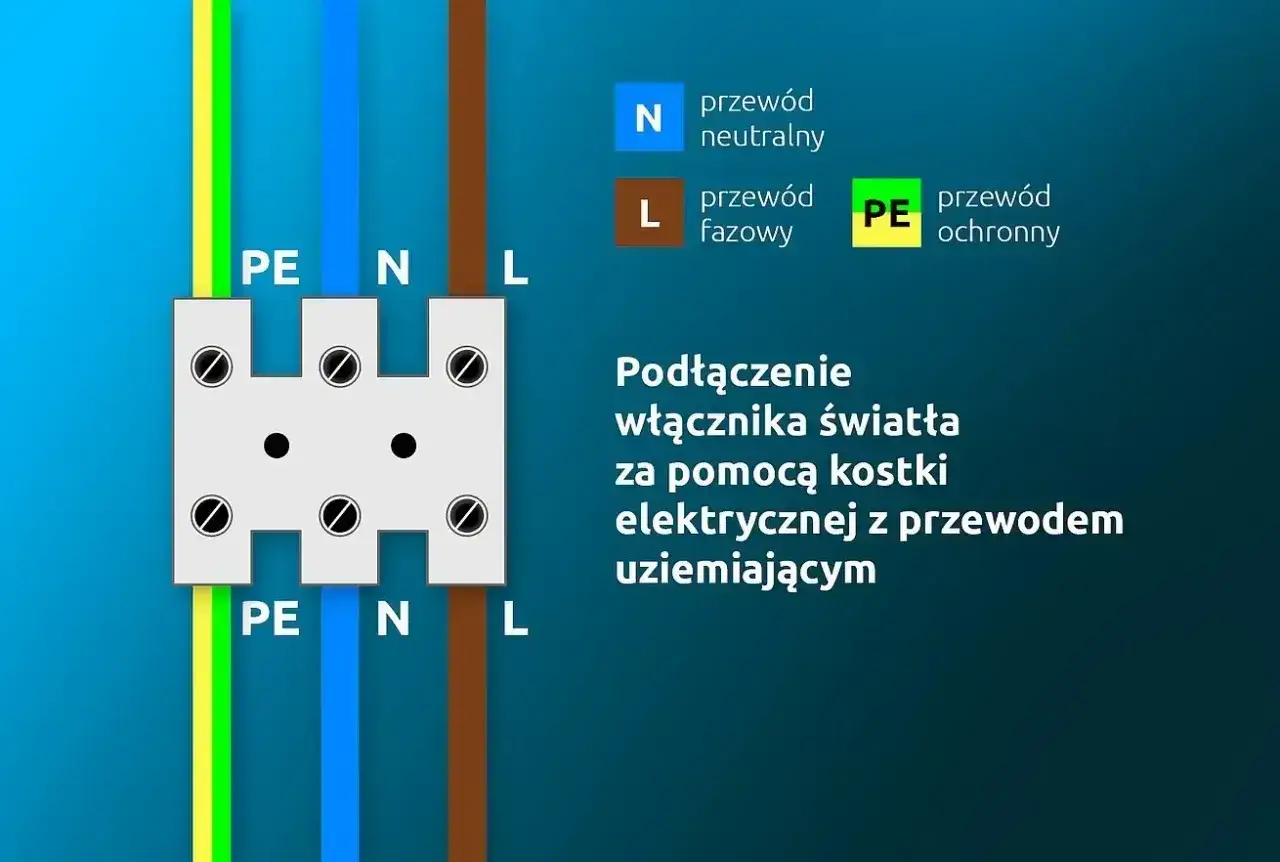

W polskich instalacjach najczęściej spotkasz układ, w którym brązowy lub czarny oznacza przewód fazowy, niebieski jest neutralny, a żółto-zielony to ochronny. To dobry punkt wyjścia, ale nie traktowałbym go jak wyroczni. W starszych mieszkaniach, po przeróbkach albo w źle opisanych puszkach kolory bywają użyte niezgodnie z dzisiejszym standardem.

Dlatego przy podłączaniu włącznika patrzę na dwie rzeczy naraz: oznaczenie zacisku i funkcję przewodu. Jeśli nie da się tego ustalić po kolorze, trzeba posłużyć się pomiarem. To szczególnie ważne przy przewodzie niebieskim - w samej puszce przy łączniku zwykle nie powinien on być podłączany do mechanizmu, ale zdarzają się instalacje, w których został użyty inaczej i odpowiednio oznaczony. Taki wyjątek trzeba rozpoznać, a nie przyjmować z góry.

Najbezpieczniejsza zasada jest prosta: nie używaj żółto-zielonego jako żyły roboczej, jeśli nie masz pewności, że instalacja została wykonana i opisana prawidłowo. Jeśli coś nie zgadza się na poziomie kolorów, lepiej zatrzymać się na chwili analizy niż potem szukać przyczyny zwarcia albo braku działania jednego klawisza.

To właśnie w tym miejscu najczęściej zaczynają się problemy, więc warto od razu przejść do listy błędów, które widuję najczęściej.

Najczęstsze błędy, przez które jeden klawisz działa źle

Przy takim montażu powtarzają się właściwie te same pomyłki. Dla porządku zebrałem je w jednym miejscu, bo to skraca diagnostykę bardziej niż cokolwiek innego.

• Podłączenie zasilania do wyjścia zamiast do zacisku wspólnego.
• Wstawienie neutralnego zamiast fazy w mechanizm włącznika.
• Pomieszanie przewodów do dwóch lamp, przez co klawisze działają „na odwrót”.
• Luz na zacisku, który objawia się przerywaniem albo grzaniem osprzętu.
• Ufanie samym kolorom bez sprawdzenia ich funkcji w konkretnej puszce.
• Użycie przewodu ochronnego jako roboczego, co jest po prostu złą praktyką i może być niebezpieczne.

Jeśli po montażu jeden przycisk działa, a drugi nie, nie zakładam od razu awarii samego łącznika. Dużo częściej winny jest pojedynczy przewód: źle wsunięty do zacisku, uszkodzony przy odizolowaniu albo po prostu wpięty w niewłaściwe miejsce. Dobrze zrobiona kontrola połączeń zwykle rozwiązuje problem szybciej niż wymiana całego osprzętu.

Kiedy lepiej nie robić tego samemu

Są sytuacje, w których rozsądniej zatrzymać się przed montażem. Dotyczy to zwłaszcza starych instalacji aluminiowych, puszek z wieloma nieopisanymi żyłami, stopionych izolacji, śladów przegrzania albo przypadków, gdy nie masz pewności, czy w środku jest zwykły łącznik świecznikowy, czy jednak układ schodowy. W takiej instalacji błąd bywa droższy niż wizyta elektryka.

Ja traktuję to pragmatycznie: jeśli po odłączeniu zasilania nie umiem jednoznacznie wskazać, który przewód jest zasilaniem, a który idzie do lampy, nie kończę montażu „na próbę”. To nie jest miejsce na eksperymenty. Tak samo odpuszczam, gdy w puszce jest mało miejsca, przewody są krótkie albo izolacja jest już krucha i pęka przy każdym ruchu.

Warto też wezwać fachowca wtedy, gdy instalacja ma zasilać kilka obwodów, a opis zacisków nie zgadza się z tym, co widać w ścianie. W praktyce takie poprawki zajmują specjalistom niewiele czasu, a samodzielne próby potrafią wydłużyć problem na cały wieczór.

Co jeszcze sprawdzić po montażu, żeby układ nie wrócił z problemem

Po założeniu ramki i przywróceniu zasilania sprawdzam nie tylko to, czy światło się zapala. Patrzę też, czy klawisze pracują lekko, czy osprzęt nie odstaje od ściany i czy po kilku minutach pracy nic się nie nagrzewa. To drobiazgi, ale właśnie one zdradzają niedociągnięcia w zacisku albo zbyt ciasno upchnięte przewody.

• Sprawdź, czy każdy klawisz steruje właściwą lampą.
• Upewnij się, że przewody nie są przyciśnięte przez mechanizm.
• Zostaw porządek w puszce, żeby dało się do niej wrócić za kilka lat bez zgadywania.
• Jeśli zamieniłeś przewody wyjściowe, po prostu popraw ich kolejność i nie zostawiaj „odwróconego” układu bez potrzeby.

Jeżeli chcesz sobie oszczędzić przyszłych nerwów, zrób jedno zdjęcie wnętrza puszki przed zamknięciem osprzętu i opisz przewody jeszcze na etapie montażu. Przy kolejnej wymianie włącznika ta mała dokumentacja często okazuje się cenniejsza niż sam nowy mechanizm.
