Rezystancja decyduje o tym, jak łatwo prąd płynie przez przewód, rezystor albo fragment układu elektronicznego. W praktyce najczęściej liczy się ją z prawa Ohma, ale równie ważne są zależność od materiału, długości i przekroju przewodu oraz wpływ temperatury. Poniżej pokazuję prosto, jak odczytać wzory, kiedy wolno je stosować i jak uniknąć typowych błędów przy pomiarze.
Najważniejsze informacje w skrócie
- Podstawowy wzór to R = U / I, czyli rezystancja równa się napięciu podzielonemu przez natężenie.
- Dla przewodu liczy się też geometria i materiał: R = ρ · l / A.
- W szeregu opory się sumują, a w połączeniu równoległym liczy się sumę odwrotności.
- Rezystancję najlepiej mierzyć przy odłączonym zasilaniu, bo pomiar w działającym obwodzie łatwo zafałszowują inne gałęzie.
- Temperatura ma znaczenie: w metalach opór zwykle rośnie wraz z nagrzaniem.
- W elementach nieliniowych, takich jak diody i LED, sam iloraz U/I nie opisuje wszystkiego tak prosto jak w rezystorze.
Co naprawdę oznacza rezystancja w obwodzie
Rezystancja to po prostu miara tego, jak silnie element przeciwstawia się przepływowi prądu. Im większa rezystancja, tym mniejszy prąd popłynie przy tym samym napięciu. W elektronice traktuję to jako jedną z podstawowych cech obwodu, obok napięcia i natężenia, bo bez niej trudno sensownie dobrać rezystor do diody, ocenić obciążenie zasilania albo sprawdzić, czy przewód nie jest zbyt cienki.

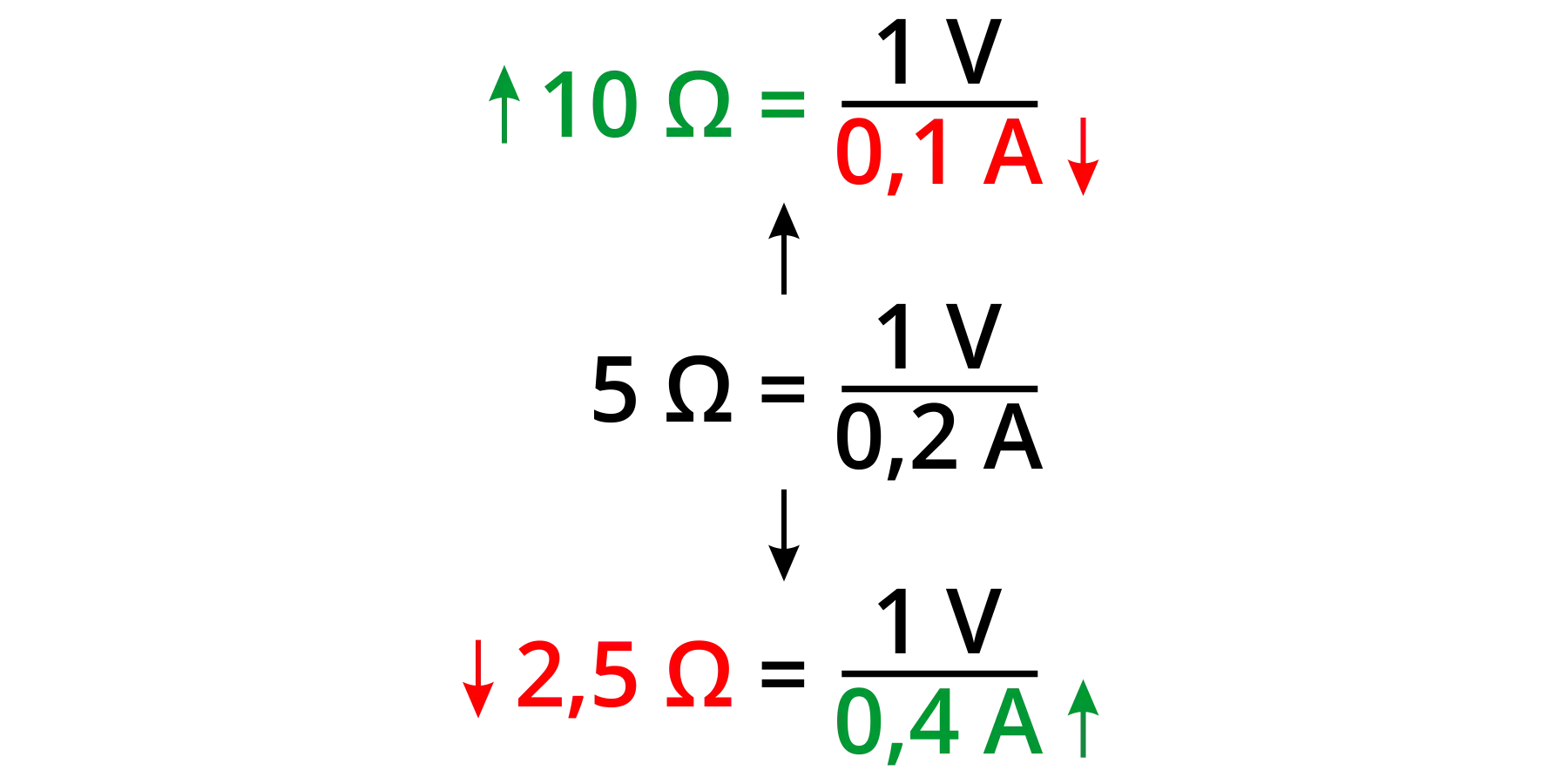

Najczęściej używa się zależności wynikającej z prawa Ohma, czyli R = U / I. W niej:
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| R | rezystancja | om (Ω) |
| U | napięcie | wolt (V) |
| I | natężenie prądu | amper (A) |
To ważne rozróżnienie: jeśli znam napięcie i prąd, obliczam opór danego elementu w konkretnym punkcie pracy. To nie zawsze jest stała cecha całego urządzenia, zwłaszcza gdy mówimy o układach półprzewodnikowych, wentylatorach czy podzespołach komputerowych. Żeby zobaczyć, jak to wygląda w praktyce, przejdźmy do liczbowego przykładu.
Jak obliczyć rezystancję z napięcia i prądu
W najprostszym wariancie mierzę napięcie na elemencie i dzielę je przez prąd, który przez niego płynie. Jeśli na rezystorze mam 9 V, a prąd wynosi 30 mA, to rachunek wygląda tak: R = 9 V / 0,03 A = 300 Ω. To dokładnie ten typ obliczenia, który pojawia się w podstawowych zadaniach i przy szybkiej diagnostyce prostych układów.
W praktyce polecam myśleć o tym w trzech krokach:
- Sprawdź, czy wartości są podane w poprawnych jednostkach, najlepiej przed obliczeniem zamień miliampery na ampery.
- Wstaw liczby do wzoru R = U / I.
- Oceń wynik w kontekście układu, bo 300 Ω w obwodzie LED może być sensowne, a 300 Ω dla zasilania silnika bywa już za dużo.
Przy sprzęcie komputerowym takie podejście przydaje się częściej, niż się wydaje. Gdy sprawdzam prosty obwód sygnalizacyjny, podświetlenie, czujnik albo linię z rezystorem pull-up, właśnie ten wzór daje mi szybki obraz sytuacji. Następny krok to zrozumienie, dlaczego dwa pozornie podobne przewody mogą mieć zupełnie inny opór.
Od czego zależy opór przewodu i dlaczego materiał ma znaczenie

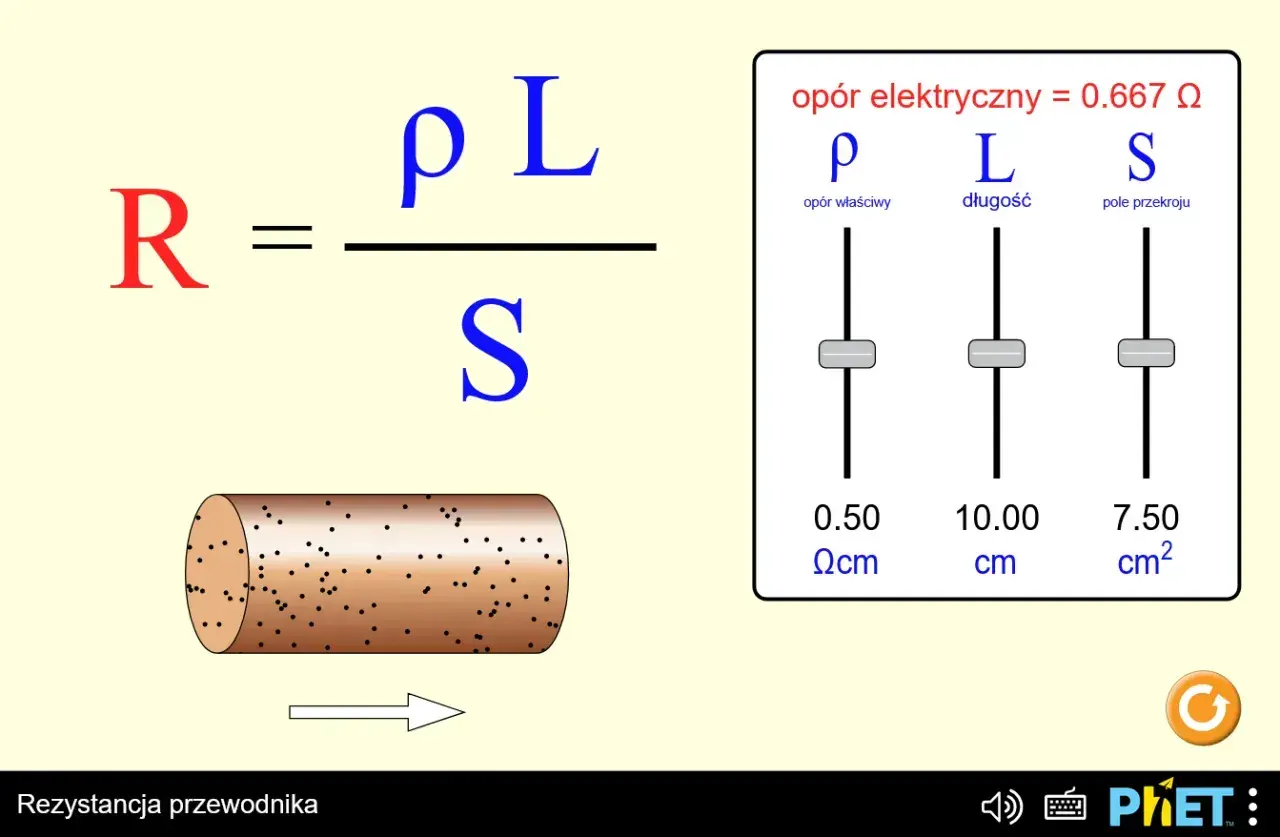

Jeśli mówimy nie o pojedynczym rezystorze, tylko o przewodzie albo ścieżce, ważny jest wzór R = ρ · l / A, gdzie ρ oznacza rezystywność materiału, l długość, a A pole przekroju. W praktyce oznacza to trzy rzeczy: dłuższy przewód ma większy opór, grubszy przewód ma mniejszy opór, a materiał o większej rezystywności stawia większy opór prądowi.
To dlatego cienki, długi przewód potrafi zauważalnie „zjadać” napięcie w układzie, a krótki i gruby przewód zachowuje się znacznie lepiej. Przy zasilaniu komponentów PC to ma realne znaczenie: na krótkich odcinkach różnica bywa mała, ale przy większym prądzie i słabej jakości okablowaniu spadki napięcia szybko przestają być teoretyczne.
| Co się zmienia | Wpływ na rezystancję | Praktyczny skutek |
|---|---|---|
| Dłuższy przewód | Rośnie | Większy spadek napięcia na kablu |
| Większy przekrój | Maleje | Lepsze prowadzenie prądu, mniej strat |
| Wyższa rezystywność materiału | Rośnie | Gorsze przewodzenie niż w miedzi czy aluminium |
| Wyższa temperatura metalu | Zwykle rośnie | Układ może zachowywać się inaczej po nagrzaniu |
Ja zwykle patrzę na to tak: sam wzór nie wystarcza, jeśli nie wiem, z czego i jak zbudowany jest element. Dopiero połączenie materiału, geometrii i temperatury daje wynik, który da się sensownie wykorzystać w projekcie albo diagnozie. Skoro to już mamy, czas przejść do tego, co najbardziej interesuje przy wielu elementach naraz.
Jak liczyć rezystancję zastępczą w szeregu i równolegle
W prawdziwym obwodzie bardzo rzadko mam do czynienia z jednym elementem. Częściej liczę rezystancję zastępczą, czyli opór całej gałęzi albo całego zestawu rezystorów. Tu zasada jest prosta, ale łatwo o pomyłkę, jeśli patrzy się tylko na schemat pobieżnie.
Połączenie szeregowe
W szeregu opory się sumują:
Rz = R1 + R2 + R3 + ...
Przykład: dwa rezystory 100 Ω i 220 Ω dadzą razem 320 Ω. Taki układ jest przewidywalny, bo prąd płynie jedną drogą, więc każdy kolejny element tylko dokłada swój opór. W praktyce to wygodne, gdy trzeba uzyskać wyższą wartość niż ta, którą mam pod ręką.
Przeczytaj również: Jak lutować kable: unikaj najczęstszych błędów i osiągnij sukces
Połączenie równoległe
W połączeniu równoległym liczę odwrotności:
1/Rz = 1/R1 + 1/R2 + 1/R3 + ...
Dla dwóch jednakowych rezystorów 100 Ω wynik wynosi 50 Ω. To ważna intuicja: dołożenie kolejnej gałęzi zwykle zmniejsza opór zastępczy, bo prąd dostaje dodatkową drogę przepływu. Przy projektowaniu prostych układów LED, dzielników napięcia czy obciążeń pomocniczych to rozróżnienie oszczędza sporo czasu.
Jeśli obwód jest mieszany, najpierw upraszczam małe fragmenty, a dopiero potem składam całość. To bezpieczniejsze niż próba „policzenia wszystkiego naraz”, bo jedna zła interpretacja połączenia potrafi całkowicie zmienić wynik. Kolejny krok to pomiar, bo nawet najlepszy wzór nie pomoże, jeśli dane wejściowe są błędne.
Jak mierzyć rezystancję multimetrem bez fałszywego wyniku
Rezystancję mierzy się multimetrem w trybie omomierza, ale tu jest ważny haczyk: pomiar najlepiej wykonywać przy odłączonym zasilaniu. W przeciwnym razie wynik może być zafałszowany przez inne elementy układu, równoległe ścieżki, kondensatory albo aktywne źródła napięcia. Jeśli mierzę sam rezystor, zwykle wyjmuję go z układu albo przynajmniej odcinam jedną nóżkę od reszty obwodu.
Przy małych rezystancjach, rzędu pojedynczych omów lub setnych oma, zwykły multimetr nie zawsze daje idealny wynik, bo same przewody pomiarowe mają już własny opór. W takich sytuacjach stosuje się dokładniejsze metody, np. pomiar 4-przewodowy. Do większości domowych i serwisowych zastosowań wystarczy jednak zwykły miernik, o ile pamięta się o kilku zasadach:
- sprawdź, czy obwód jest bez napięcia,
- nie dotykaj końcówek pomiarowych palcami podczas odczytu,
- dobierz odpowiedni zakres, jeśli miernik nie ma auto-range,
- odczekaj chwilę po rozładowaniu kondensatorów,
- nie zakładaj, że wynik w układzie jest taki sam jak wartość samego rezystora.
To właśnie tutaj najczęściej pojawiają się pomyłki początkujących. W praktyce nie mierzy się „magicznie samej części”, tylko cały układ elektryczny w konkretnych warunkach. A skoro warunki mają znaczenie, trzeba jeszcze dopowiedzieć, kiedy wzory przestają być idealnie proste.
Kiedy prosty wzór nie wystarcza
Najprostszy model działa dobrze dla elementów omowych, czyli takich, w których napięcie i prąd są wprost proporcjonalne. Rezystor z katalogu zazwyczaj zachowuje się właśnie tak, ale dioda, LED, żarówka żarowa, tranzystor czy niektóre czujniki już nie. Tam iloraz U / I dalej można policzyć, tylko otrzymuje się opór dla konkretnego punktu pracy, a nie jedną stałą wartość obowiązującą zawsze.
Dla wielu metali przybliżenie zapisuję jako R = R0 [1 + αΔT], gdzie R0 to rezystancja początkowa, α jest współczynnikiem temperaturowym, a ΔT oznacza zmianę temperatury. To nie jest uniwersalny wzór na każdy element, ale dla prostych metalowych przewodników dobrze tłumaczy, dlaczego rozgrzany przewód potrafi dawać inny odczyt niż zimny.
Na wynik mocno wpływa też temperatura. W metalach opór najczęściej rośnie wraz z nagrzaniem, więc element obciążony prądem może po chwili zachowywać się inaczej niż tuż po włączeniu. To szczególnie ważne przy rezystorach mocy, ścieżkach na płytce i przewodach, które pracują blisko granicy swoich możliwości. W praktyce oznacza to jedno: jeśli obliczony wynik wydaje się „trochę nie zgadzać”, najpierw sprawdzam temperaturę, typ elementu i to, czy układ nie pracuje w warunkach nieliniowych.
Takie podejście pozwala mi uniknąć błędnych wniosków. Zamiast na siłę dopasowywać wynik do wzoru, lepiej sprawdzić, czy sam model jest w ogóle odpowiedni do danego elementu. To właśnie odróżnia szybkie liczenie od sensownej diagnozy.
Co zapamiętać, gdy liczysz opór w praktyce
Jeśli mam zostawić jedną rzecz do zapamiętania, to tę: rezystancja nie jest tylko liczbą z kartki, ale wynikiem warunków pracy konkretnego elementu. W prostych obwodach wystarczy prawo Ohma, w przewodach dochodzi geometria i materiał, a w układach z wieloma elementami trzeba jeszcze policzyć połączenie szeregowe lub równoległe.
- Do szybkiego obliczenia używaj R = U / I.
- Dla przewodu lub ścieżki sprawdzaj R = ρ · l / A.
- W szeregu opory sumuj, w równoległym licz odwrotności.
- Przy pomiarze odłącz zasilanie i ogranicz wpływ reszty układu.
- Jeśli element się nagrzewa albo nie jest omowy, traktuj wynik jako przybliżenie dla danego punktu pracy.
Tak rozumiany opór elektryczny przestaje być szkolnym wzorem, a zaczyna być użytecznym narzędziem do pracy przy elektronice, kablach i prostych naprawach. Właśnie dlatego w praktyce warto znać nie tylko sam wzór, ale też ograniczenia, które stoją za jego poprawnym użyciem.
