W elektronice liczy się nie tylko moc, ale też forma zasilania. Sieciowy prąd przemienny zasila domy, biura i serwerownie, ale procesor, pamięci i dyski potrzebują już stabilnego napięcia stałego. W praktyce cała różnica między sprawnym komputerem a problemami z uruchamianiem zaczyna się właśnie na styku gniazdka, zasilacza i płyty głównej.
Oto najważniejsze fakty o zasilaniu elektroniki
- W polskich gniazdkach standardem jest 230 V i 50 Hz, a wartość szczytowa napięcia dochodzi do około 325 V.
- Komputer nie korzysta z napięcia z gniazdka bezpośrednio, bo zasilacz zamienia je na kilka stabilnych szyn DC, zwykle 12 V, 5 V i 3,3 V.
- W nowoczesnych zestawach ważne są nie tylko waty, ale też aktywny PFC, zakres wejściowy i zgodność z UPS-em.
- Dla sprzętu z aktywnym PFC zwykle najlepiej sprawdza się UPS z czystą sinusoidą.
- Listwa przeciwprzepięciowa nie zastępuje UPS-a, a tani model bez sprawdzenia parametrów potrafi narobić więcej szkody niż pożytku.
Jak działa zasilanie sieciowe i dlaczego zmienia kierunek
W sieci energetycznej napięcie zmienia znak okresowo, dlatego raz „pcha” ładunki w jedną stronę, a po chwili w drugą. To nie jest wada, tylko cecha, która ułatwia przesył energii na duże odległości i późniejsze transformowanie napięcia. W Polsce domowa instalacja pracuje przy 230 V i 50 Hz, więc wszystko wokół tego standardu jest projektowane od początku z myślą o takim przebiegu.
Najważniejszy praktyczny wniosek jest prosty: samo gniazdko nie podaje „surowej” energii do układu cyfrowego. Najpierw trzeba ją uformować, obniżyć albo ustabilizować, a dopiero potem podać do elektroniki. Właśnie dlatego w komputerach tak dużo zależy od jakości zasilacza, filtrów i zabezpieczeń.
Żeby zobaczyć, skąd bierze się te 230 V, trzeba przyjrzeć się sinusoidzie i pojęciu wartości skutecznej.
Przebieg sinusoidalny, 50 hz i wartość skuteczna
W praktyce napięcie sieciowe ma przebieg zbliżony do sinusoidy. 50 Hz oznacza 50 pełnych okresów w sekundę, a nie 50 „uderzeń” napięcia, jak czasem się to upraszcza. Gdy mówi się o 230 V, chodzi o wartość skuteczną, czyli taką, która daje ten sam efekt cieplny co prąd stały o takim samym napięciu.
To właśnie dlatego szczyt przebiegu jest wyższy i w Polsce osiąga około 325 V. Dla większości urządzeń nie jest to problem, ale dla elektroniki liczą się też odchylenia, zakłócenia i kształt fali. W obwodach zmiennych nie wystarcza sam opór, bo dochodzi jeszcze impedancja, czyli wpływ cewek i kondensatorów na przepływ prądu.
Dopiero po takim uproszczeniu widać, czemu komputer nie może korzystać z tego sygnału wprost.
Co dzieje się z tym sygnałem wewnątrz komputera
W komputerze droga energii jest bardziej złożona niż zwykłe „wtyczka do płyty”. Najpierw zasilacz prostuje napięcie z sieci, potem wygładza je kondensatorami, a następnie zamienia na stabilne linie DC. W nowoczesnych konstrukcjach ważną rolę odgrywa aktywny PFC, czyli korekcja współczynnika mocy, która porządkuje pobór energii z sieci i poprawia współpracę z instalacją oraz UPS-em.
| Etap | Co się dzieje | Dlaczego to ważne |
|---|---|---|
| Gniazdko | AC 230 V / 50 Hz trafia do zasilacza | To jedyne miejsce, gdzie komputer widzi zmienne napięcie wprost |
| Prostownik i filtr | Powstaje napięcie stałe o wysokiej wartości, potem jest wygładzane | Bez tego układ cyfrowy byłby niestabilny |
| Przetwornice DC-DC | Tworzą 12 V, 5 V i 3,3 V | Na tych liniach pracują dyski, wentylatory i logika płyty |
| VRM na płycie | Obniża napięcie do poziomu wymaganego przez CPU, zwykle około 1 V | Procesor dostaje energię dokładnie w takiej formie, jakiej potrzebuje |
To pokazuje najważniejszą rzecz dla osoby składającej komputer: procesor nigdy nie jest zasilany bezpośrednio z gniazdka. Jeśli zasilacz jest słaby jakościowo, to właśnie na poziomie tych przejść zaczynają się restarty, piszczenie cewek, spadki stabilności i problemy pod obciążeniem.
Skoro wszystko i tak przechodzi przez zasilacz, warto wiedzieć, jak go wybierać i kiedy potrzebny jest UPS.
Jak wybrać zasilacz i UPS do peceta
Ja w takich zestawach patrzę najpierw na trzy rzeczy: zakres wejściowy, kształt fali z UPS-a i zapas mocy. Wiele dobrych zasilaczy komputerowych przyjmuje 100-240 V i 50-60 Hz, więc bez problemu pracuje w Polsce i poza nią, ale już tani model bez pełnej specyfikacji może reagować gorzej na spadki napięcia albo krzywą sinusoidę z tańszego UPS-a.
| Sprzęt | Kiedy ma sens | Na co patrzeć |
|---|---|---|
| Zasilacz ATX | Do każdego komputera stacjonarnego | Zakres wejściowy 100-240 V, moc z zapasem 20-30%, zabezpieczenia, aktywny PFC |
| UPS z czystą sinusoidą | Do PC z aktywnym PFC, workstationów i droższego sprzętu | Rodzaj fali, realny czas podtrzymania, moc w watach, AVR |
| UPS z aproksymowaną sinusoidą | Do prostszych zestawów, routerów lub urządzeń mniej wrażliwych | Zgodność z konkretnym zasilaczem, głośność, zachowanie pod obciążeniem |
Przy komputerach z mocnym CPU i wydajną kartą graficzną liczy się też to, że obciążenie nie rośnie równomiernie. Krótkie skoki poboru mocy są normalne, dlatego sensowny zapas i dobra jakość zasilacza są ważniejsze niż pogoń za samą liczbą watów na pudełku. W praktyce model 750 W klasy średniej bywa lepszym wyborem niż no-name 1000 W, jeśli pierwszy ma lepszą elektronikę i pełniejszy zestaw zabezpieczeń.

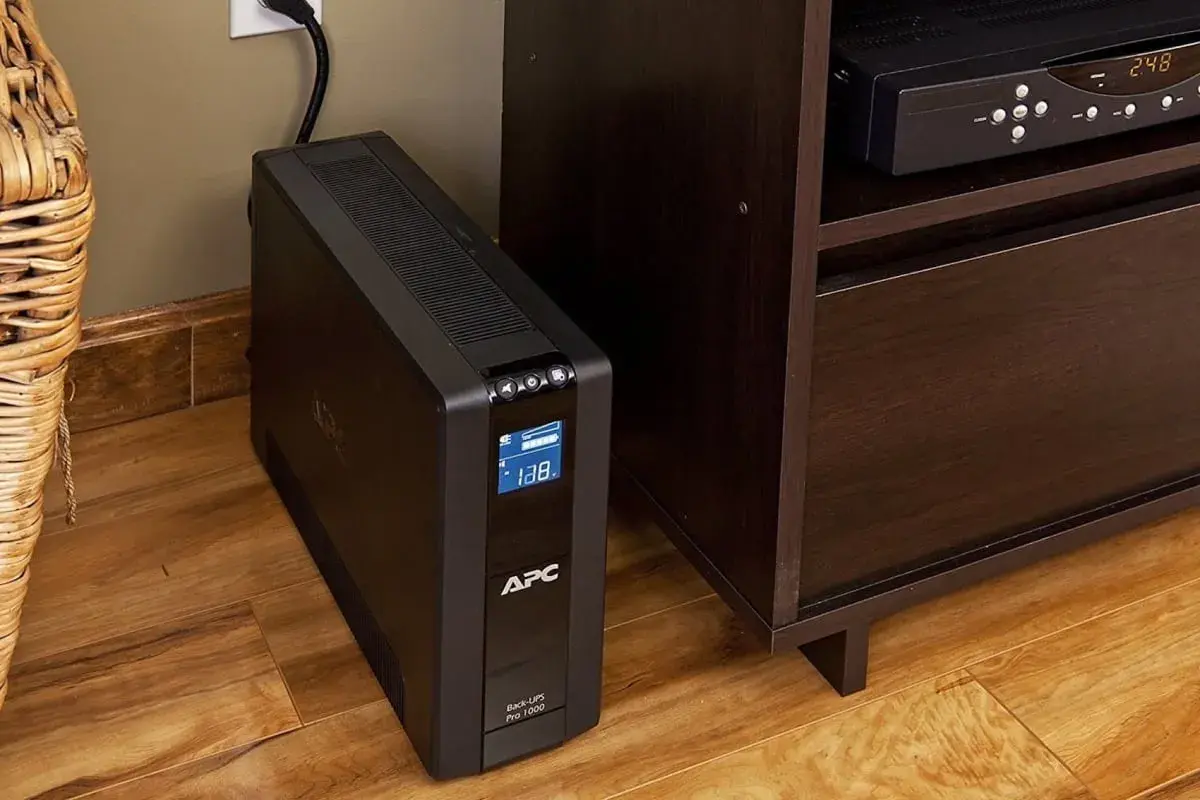

Dobrze dobrany UPS zwykle daje kilka do kilkunastu minut podtrzymania, czyli wystarczająco dużo, by zapisać pracę i bezpiecznie wyłączyć komputer. To nie jest sprzęt do grania po ciemku przez pół godziny, tylko narzędzie do ochrony danych i elektroniki.
Nawet dobry sprzęt można jednak zepsuć błędną eksploatacją.
Najczęstsze błędy, które robią większy problem niż sama sieć
- Zakładanie, że każdy zasilacz działa wszędzie - sam kształt wtyczki nic nie mówi o zakresie wejściowym. Sprzęt z rynku amerykańskiego bywa przystosowany do 100-120 V, a nie do 230 V.
- Kupowanie UPS-a bez sprawdzenia typu fali - jeśli komputer ma aktywny PFC, aproksymowana sinusoida może powodować piszczenie, niestabilność albo wyłączanie przy przejściu na baterię.
- Traktowanie listwy jako pełnej ochrony - listwa ogranicza część przepięć, ale nie zastąpi UPS-a ani dobrej instalacji z uziemieniem.
- Ignorowanie uziemienia - brak poprawnego uziemienia zwiększa ryzyko zakłóceń i ogranicza skuteczność zabezpieczeń.
- Przeciążanie jednej listwy - monitor, komputer, drukarka laserowa i ładowarki wpięte w jedno miejsce to proszenie się o kłopoty, zwłaszcza przy nagłym starcie urządzeń.
- Patrzenie wyłącznie na moc zasilacza - 850 W nie oznacza, że sprzęt stale pobiera 850 W. Liczy się także sprawność, stabilność napięć i reakcja na skoki obciążenia.
W praktyce najwięcej problemów nie powoduje samo napięcie z sieci, tylko zła interpretacja parametrów sprzętu. Dlatego przed zakupem lepiej sprawdzić tabliczkę znamionową i dokumentację niż kierować się tylko marketingiem na opakowaniu.
Jeśli chcesz uniknąć kosztownej pomyłki, wystarczy prosta checklista przed pierwszym uruchomieniem.
Co sprawdzić przed podłączeniem nowego zestawu
- Na etykiecie zasilacza szukam zakresu 100-240 V oraz częstotliwości 50-60 Hz.
- Do komputera z mocnym procesorem i kartą graficzną wybieram markowy zasilacz z aktywnym PFC i sensownym zapasem mocy.
- Jeśli planuję UPS, sprawdzam, czy ma czystą sinusoidę i czy jego moc w watach wystarcza do całego zestawu.
- Nie zakładam, że listwa ochroni przed wszystkim, bo nie zastępuje ani UPS-a, ani poprawnej instalacji elektrycznej.
- Przy sprzęcie sprowadzanym z innego rynku zawsze weryfikuję napięcie wejściowe, a nie sam kształt wtyczki.
Wniosek jest prosty: w komputerze nie chodzi o to, by energia z gniazdka była „mocniejsza”, tylko by po drodze została dobrze przetworzona. Gdy rozumiesz, jak działa sieć, zasilacz i UPS, łatwiej kupić właściwy sprzęt, uniknąć restartów i nie przepłacać za waty, których komputer i tak nie wykorzysta.
