Gdy pracuję z układami audio, radiowymi i pomiarowymi, najpierw patrzę na stosunek sygnału do szumu. To on mówi, czy interesująca informacja przebija się ponad tło zakłóceń, czy ginie w szumie i staje się trudna do odczytania. W tym tekście pokazuję, jak ten parametr liczyć, jak interpretować wynik i co realnie robi największą różnicę w praktyce.
Najważniejsze rzeczy o stosunku sygnału do szumu
- SNR porównuje użyteczny sygnał z poziomem szumu; im wyższy wynik, tym czytelniejszy tor.
- W dB liczy się go najczęściej z mocy, a nie z samej amplitudy, więc sposób pomiaru ma znaczenie.
- Podwojenie pasma zwykle zwiększa szum o około 3 dB, dlatego filtracja i ograniczenie bandwidth są tak ważne.
- Na wynik mocno wpływają ekranowanie, masa, przesterowanie, temperatura i jakość wzmacniacza wejściowego.
- Jeśli w dokumentacji widzisz skrót snr, chodzi o stosunek sygnału do szumu wyrażany najczęściej w decybelach.
Co oznacza stosunek sygnału do szumu w praktyce
Najprościej mówiąc, to miara tego, jak mocny jest sygnał użytkowy na tle przypadkowych zakłóceń. Jeśli sygnał jest wyraźnie silniejszy niż szum, łatwiej go odtworzyć, przetworzyć i zinterpretować. Jeśli oba poziomy są do siebie zbliżone, układ zaczyna działać na granicy czytelności.
W elektronice najczęściej opisuje się to w decybelach. Dla mocy wzór wygląda tak: SNR[dB] = 10 log10(P sygnału / P szumu). Gdy porównujesz napięcia przy tej samej impedancji, używa się zwykle zapisu opartego o 20 log10. W praktyce oznacza to, że 0 dB to poziomy równe, 20 dB to przewaga sygnału rzędu 100 razy w mocy, a 30 dB to już około 1000 razy.
Ja patrzę na ten parametr jeszcze prościej: im wyższy wynik, tym większy zapas jakości. Ale sama liczba nie wystarcza, bo inaczej interpretuje się ją w audio, inaczej w łączności bezprzewodowej, a jeszcze inaczej w pomiarach oscyloskopem. Właśnie dlatego warto od razu odróżnić go od kilku podobnych pojęć.
To prowadzi do drugiego ważnego kroku: trzeba umieć czytać wynik w kontekście, a nie tylko porównywać cyfry na ślepo.
Jak odczytać wynik i nie pomylić go z innymi parametrami
W praktyce myli się kilka pojęć, które brzmią podobnie, ale opisują coś innego. Jeśli tego nie rozdzielisz, łatwo wyciągnąć błędny wniosek z karty katalogowej albo z pomiaru.
| Parametr | Co opisuje | Jak go czytać |
|---|---|---|
| SNR | Stosunek sygnału do szumu | Wyżej = lepiej |
| Noise figure | Jak bardzo element pogarsza relację sygnał-szum | Niżej = lepiej, szczególnie w odbiornikach i wzmacniaczach RF |
| SINAD | Sygnał względem szumu i zniekształceń | Wyżej = lepiej, często ważny w radiu i audio |
| EVM | Błąd modulacji cyfrowej względem ideału | Niżej = lepiej, kluczowy w QAM, OFDM i nowoczesnych łączach |
Do tego dochodzi jeszcze noise floor, czyli poziom szumu własnego instrumentu albo toru pomiarowego. Jeśli on jest wysoki, wyniki wyglądają gorzej, nawet gdy badany układ działa poprawnie. Dlatego przy słabych sygnałach zawsze pytam nie tylko „jaki jest wynik?”, ale też „przy jakim paśmie, wzmocnieniu i metodzie pomiaru go uzyskano?”.
| Zakres | Typowa interpretacja |
|---|---|
| Poniżej 10 dB | Sygnał mocno tonie w szumie; odczyt bywa niepewny |
| 10-20 dB | Da się pracować, ale margines jest mały |
| 20-30 dB | Dobre warunki dla wielu prostych torów i sygnałów |
| 30-40 dB | Bardzo dobry wynik w wielu zastosowaniach technicznych |
| Pow. 40 dB | Bardzo czysty tor, o ile pomiar był wykonany uczciwie |
To są wartości orientacyjne, nie uniwersalny wyrok. W łączności cyfrowej znaczenie ma też modulacja, a w audio liczą się dodatkowo zniekształcenia i dynamika. Jeśli wynik wygląda dobrze, ale zbyt wiele warunków pomiaru pozostaje niejasnych, ja podchodzę do niego ostrożnie. Zwykle następne pytanie brzmi wtedy: co konkretnie ten wynik psuje?
Co najczęściej obniża wynik
W praktyce rzadko winny jest jeden element. Najczęściej działa kilka drobnych problemów naraz, a ich suma obniża czytelność toru bardziej niż pojedyncza wada komponentu.
- Szum termiczny - wynika z fizyki elementów i rośnie wraz z temperaturą oraz szerokością pasma. W temperaturze pokojowej jego gęstość startuje w okolicy -174 dBm/Hz, więc przy dużym paśmie szybko robi się istotny.
- Zbyt szerokie pasmo - jeśli nie ograniczysz bandwidth, zbierasz więcej szumu. Każde podwojenie pasma to w przybliżeniu dodatkowe 3 dB szumu.
- Zakłócenia EMI i RFI - przetwornice, zasilacze impulsowe, radiowe nadajniki w pobliżu czy źle prowadzone przewody potrafią wprowadzić sygnał, który wygląda jak szum, ale nim nie jest.
- Przesterowanie - clipping nie zawsze przypomina klasyczny szum, ale skutecznie niszczy czytelność sygnału i potrafi zafałszować pomiar bardziej niż sam poziom zakłóceń.
- Złe ekranowanie i masa - pętle masy, długie przewody i słabe dopasowanie impedancji zwiększają podatność na przydźwięk i odbicia.
- Ograniczenia ADC i wzmacniacza - przetwornik ma własny noise floor, a wzmacniacz dodaje swój szum własny. Wtedy nawet dobry sygnał wejściowy po drodze traci jakość.
Najbardziej lubię zaczynać od trzech rzeczy: pasma, poziomu wzmocnienia i prowadzenia masy. To są obszary, w których najczęściej da się uzyskać szybki zysk bez wymiany całego sprzętu. Jeśli jednak tor jest dobrze zbudowany, czas przejść do praktycznych metod poprawy wyniku.
Jak poprawić stosunek sygnału do szumu w sprzęcie i pomiarach
Ogranicz pasmo tam, gdzie nie wnosi informacji

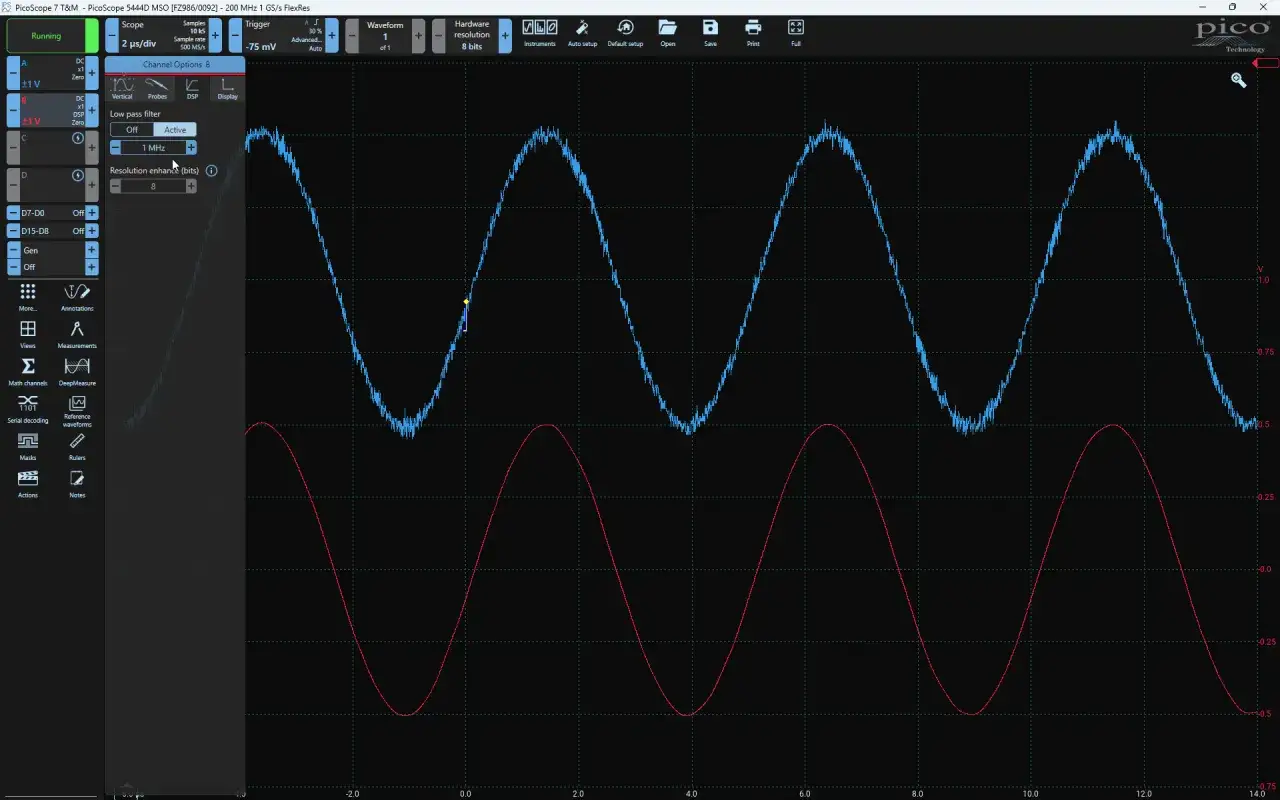

Jeśli sygnał zajmuje tylko wąski zakres częstotliwości, nie ma sensu zbierać całego otoczenia. Filtry dolnoprzepustowe, pasmowe i zawężanie pasma pomiarowego często dają najszybszą poprawę. W praktyce to właśnie ograniczenie pasma potrafi podnieść wynik o kilka decybeli bez ruszania reszty układu.
Ustaw wzmocnienie tak, by wykorzystać zakres toru
Za małe wzmocnienie zostawia sygnał zbyt blisko szumu własnego kolejnych stopni. Za duże prowadzi do przesterowania. Dobrze ustawiony front-end powinien zostawić zapas, ale jednocześnie wyciągnąć sygnał z dołu skali. W torach cyfrowych podobną rolę odgrywa poprawny dobór zakresu wejściowego przetwornika.
Popraw ekranowanie, prowadzenie masy i dopasowanie impedancji
To brzmi banalnie, ale w praktyce bywa decydujące. Krótsze przewody, sensowna topologia masy, różnicowy odczyt tam, gdzie to możliwe, i dopasowanie impedancji potrafią dać większy efekt niż droższy układ scalony. Ja traktuję te elementy jak fundament, nie jako dodatek.
Używaj uśredniania, ale tylko tam, gdzie szum jest losowy
Jeśli zakłócenie ma charakter przypadkowy, uśrednianie pomaga. Średnia z 4 przebiegów daje około 6 dB poprawy, a z 16 przebiegów około 12 dB. To działa dobrze przy pomiarach oscyloskopowych i w analizie sygnałów, ale nie naprawi problemu z interferencją sieciową, drganiami mechaniki czy błędem synchronizacji.
Przeczytaj również: Jak włączyć randki na Facebooku i uniknąć błędów przy ustawieniu profilu
Sięgaj po lepszy front-end, gdy ograniczenia są sprzętowe
W ADC i układach akwizycji znaczenie ma nie tylko nominalna liczba bitów, ale też ENOB, czyli efektywna liczba bitów. Idealny 12-bitowy przetwornik daje około 74 dB teoretycznego zakresu, a 16-bitowy około 98 dB, ale realny wynik zwykle jest niższy. Jeśli front-end ma słaby noise figure, lepszy przetwornik nie rozwiąże wszystkiego sam.
Po stronie praktycznej widać więc jedną regułę: najpierw porządkuję pasmo i geometrię toru, dopiero potem myślę o mocniejszych komponentach. To prowadzi już prosto do pytania, gdzie ten parametr ma największe znaczenie.
Gdzie wysoki SNR naprawdę robi różnicę
Nie każde zastosowanie wymaga tego samego poziomu czystości sygnału. W jednych obszarach kilka decybeli więcej oznacza lepszy komfort pracy, w innych decyduje o tym, czy łącze w ogóle będzie stabilne.
| Zastosowanie | Co daje wyższy wynik | Co zwykle ogranicza efekt |
|---|---|---|
| Audio | Mniej szumu własnego, lepsza dynamika, czystsze ciche fragmenty | Zniekształcenia, jakość przetwornika, zasilanie, ekranowanie |
| Łączność bezprzewodowa | Stabilniejsza demodulacja, niższy BER, możliwość użycia bardziej złożonej modulacji | Interferencje, zasięg, tłumienie kanału, jakość anteny |
| Czujniki i pomiary | Lepsza wykrywalność słabych zmian i drobnych anomalii | Dryft temperaturowy, offset, zakłócenia mechaniczne lub elektromagnetyczne |
| Oscyloskopy i analizatory | Wyraźniejsze krawędzie, łatwiejsza analiza drobnych detali | Pasmo wejściowe, sonda, szum własny instrumentu |
W cyfrowej łączności wyższy wynik pomaga utrzymać bardziej wymagające modulacje, ale tylko wtedy, gdy cały tor nadąża za tym poziomem. W audio z kolei wysoki zapas przydaje się szczególnie tam, gdzie sygnał bywa cichy i łatwo go zagłuszyć szumem własnym urządzenia. W testach laboratoryjnych liczy się jeszcze coś innego: wiarygodność samego pomiaru.
Na co patrzeć, żeby wynik był porównywalny i użyteczny
Jeśli mam wyciągnąć jedną praktyczną zasadę, brzmi ona tak: nie ufaj samej liczbie bez opisu warunków. Dwie deklaracje 90 dB mogą znaczyć zupełnie co innego, jeśli jedna pochodzi z wąskiego pasma z uśrednianiem, a druga z pomiaru szerokopasmowego na żywym sygnale.
- Sprawdź, przy jakim paśmie wykonano pomiar.
- Ustal, czy wynik dotyczy mocy, amplitudy, RMS czy wartości szczytowej.
- Zobacz, czy urządzenie podaje także noise figure, SINAD, EVM albo ENOB, bo to często mówi więcej niż sam SNR.
- Porównuj tylko wyniki liczone tą samą metodą i w podobnych warunkach.
- Jeśli producent podaje wartość bez opisu konfiguracji, traktuj ją jako orientacyjną, nie jako dowód jakości całego toru.
W mojej ocenie najlepsze decyzje techniczne zapadają wtedy, gdy liczba idzie w parze z warunkami jej uzyskania. To pozwala odróżnić dobry projekt od ładnej specyfikacji, a w elektronice ta różnica potrafi być bardzo kosztowna.
Jeżeli chcesz oceniać sprzęt uczciwie, patrz jednocześnie na pasmo, szum własny, wzmocnienie i sposób pomiaru. Dopiero taki zestaw mówi, czy tor naprawdę ma zapas jakości, czy tylko wygląda dobrze w tabelce.
