W układach sterujących siecią AC triak daje prostą drogę do płynnego włączania, ściemniania i regulacji mocy bez klasycznych styków mechanicznych. Największą przewagę widać tam, gdzie liczy się cisza pracy, mały rozmiar i brak zużywania się styków, ale tylko wtedy, gdy dobrze dobierzesz obciążenie, chłodzenie i sposób wyzwalania. W tym artykule pokazuję, jak działa, gdzie ma sens, kiedy zawodzi i jak uniknąć błędów, które najczęściej psują pierwsze uruchomienie.
Najważniejsze informacje o sterowaniu AC z użyciem tego elementu
- To dwukierunkowy element do sterowania prądem przemiennym, a nie uniwersalny zamiennik każdego przełącznika.
- Najlepiej czuje się przy obciążeniach rezystancyjnych, grzałkach, ściemniaczach i prostych regulatorach mocy.
- Nie nadaje się do pracy jak zwykły przełącznik DC, bo bez przejścia prądu przez zero nie wyłącza się naturalnie.
- Przy doborze liczą się przede wszystkim zapas napięcia, prąd obciążenia, prąd bramki i odprowadzanie ciepła.
- W projektach z mikrokontrolerem zwykle potrzebujesz optoizolacji i właściwego drivera bramki.
- Przy obciążeniach indukcyjnych często trzeba dodać snubber RC albo wybrać wersję odporniejszą na komutację.
Czym jest triak i kiedy naprawdę się przydaje
Najkrócej mówiąc, to dwukierunkowy tyrystor zaprojektowany do przełączania i regulacji mocy w obwodach AC. W praktyce traktuję go jako elektroniczny łącznik dla prądu przemiennego: dostaje krótki impuls na bramkę, przechodzi w stan przewodzenia i zostaje tam aż do chwili, gdy prąd spadnie poniżej prądu podtrzymania. Dzięki temu nie potrzebuje ciągłego sterowania jak tranzystor, ale też nie zachowuje się jak zwykły kontakt mechaniczny.
To właśnie dlatego tak dobrze sprawdza się w układach, gdzie liczy się cicha praca, brak iskrzenia i brak zużycia styków. Z drugiej strony jego logika działania jest ściśle związana z przebiegiem sinusoidalnym, więc w niektórych aplikacjach bywa świetny, a w innych po prostu niewygodny. Żeby dobrze korzystać z tego zachowania, trzeba zobaczyć, co dzieje się w samej połówce sinusoidy.
Jak pracuje w obwodzie AC

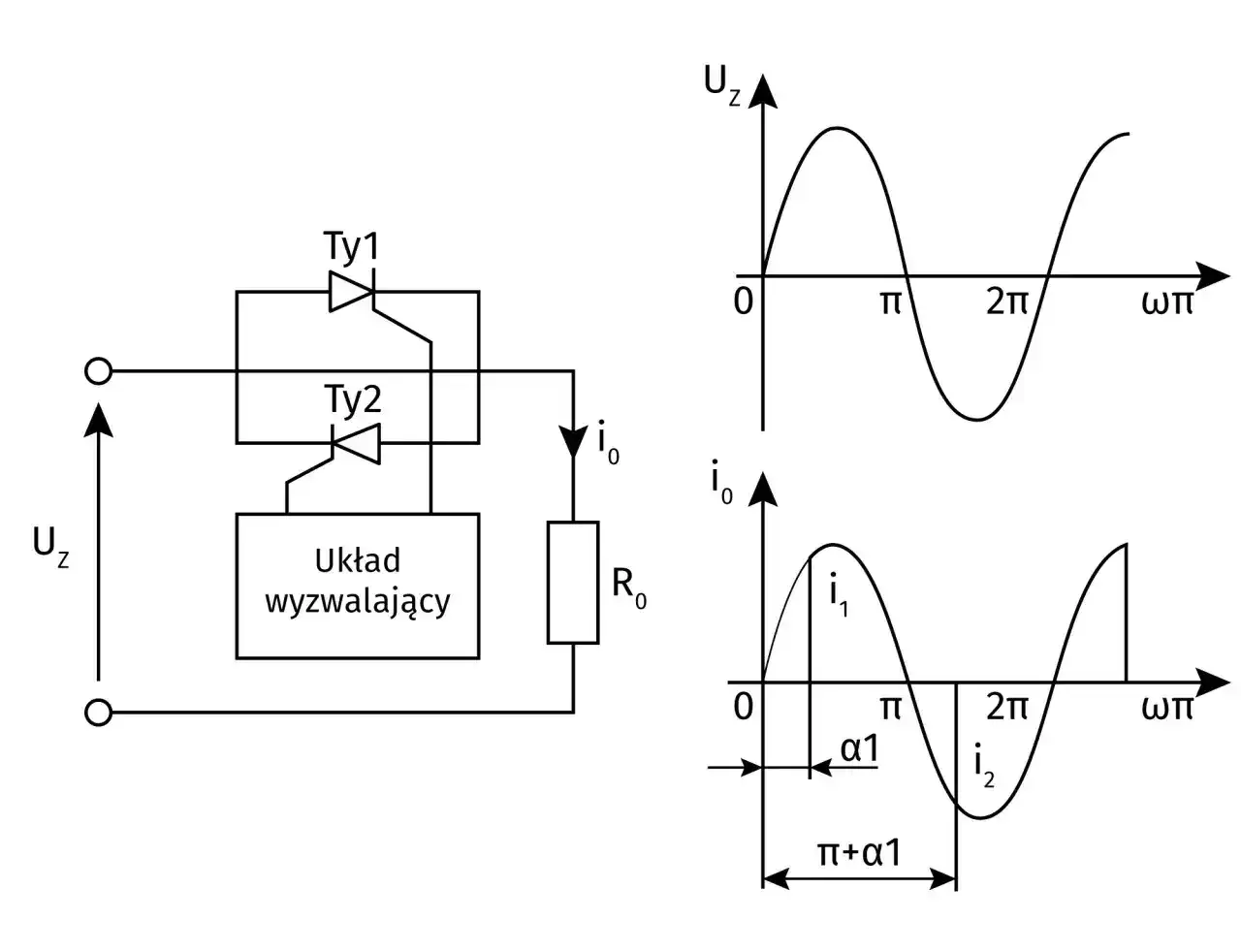

Po podaniu impulsu na bramkę element zaczyna przewodzić w tej połówce sinusoidy, w której akurat znajduje się napięcie. Nie potrzebuje ciągłego sterowania: zatrzaskuje się, czyli pozostaje otwarty, dopóki prąd obciążenia nie spadnie poniżej prądu podtrzymania. Przy sieci 50 Hz dzieje się to naturalnie przy przejściu przez zero, więc układ sam wraca do stanu blokowania.

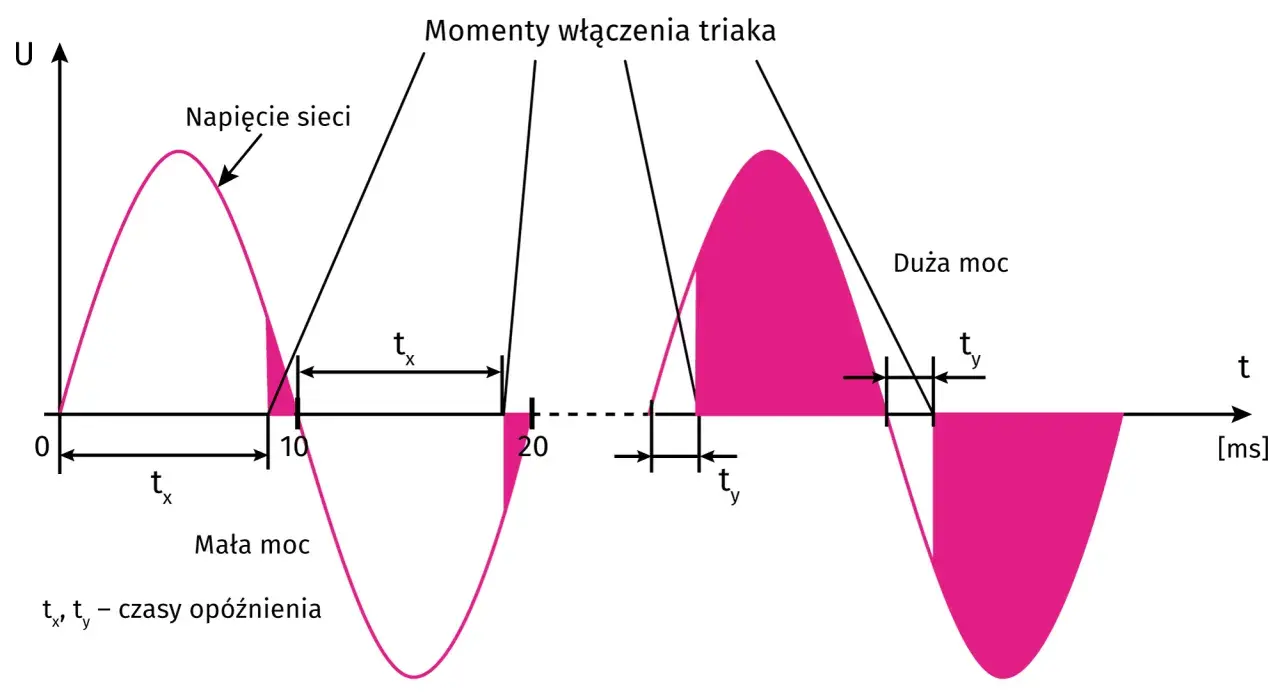

To daje dwie bardzo praktyczne możliwości. Jeśli wyzwalam go tuż po przejściu przez zero, ograniczam zakłócenia i prąd udarowy. Jeśli opóźniam impuls w każdej połówce sinusoidy, zmniejszam moc dostarczaną do obciążenia i uzyskuję regulację fazową.
Zero-cross i random phase
Zero-cross uruchamia się blisko przejścia przez zero, dlatego dobrze tłumi zakłócenia i sprawdza się przy prostym włączaniu grzałek czy zasilaczy o określonej kompatybilności. Random phase pozwala włączać w dowolnym momencie połówki sinusoidy, co jest potrzebne w klasycznych ściemniaczach i regulatorach mocy.
Przeczytaj również: Jak zainstalować Windows 10 łatwo i bez problemów – krok po kroku
Dlaczego snubber czasem decyduje o sukcesie
dv/dt to szybkość narastania napięcia. Gdy jest zbyt wysoka, może przypadkowo wyzwolić element, zwłaszcza przy obciążeniach indukcyjnych. Wtedy stosuję układ RC zwany snubberem, czyli prosty tłumik przepięć, który ogranicza strome skoki i poprawia odporność całego toru. Dzięki temu łatwiej przejść od teorii do stabilnej pracy w realnym układzie.
Właśnie dlatego ten element najlepiej oceniać przez pryzmat konkretnego zastosowania, a nie jako uniwersalny przełącznik do wszystkiego. To prowadzi do pytania, gdzie w praktyce daje największą przewagę.
Gdzie sprawdza się najlepiej
Najczęściej widzę go w układach, w których trzeba sterować mocą bez cykania styków i bez mechanicznego zużycia. W praktyce najbardziej wdzięczne są obciążenia rezystancyjne, ale kilka klas zastosowań pojawia się szczególnie często.
- Grzałki, lutownice, płyty i maty grzewcze - obciążenie jest zwykle przewidywalne, więc regulacja fazowa działa stabilnie i daje dobrą kontrolę temperatury.
- Ściemniacze i oświetlenie - w starszych instalacjach oraz przy kompatybilnych źródłach światła to szybki sposób na płynną regulację jasności.
- Silniki uniwersalne - w narzędziach i prostych urządzeniach AGD pozwalają na regulację obrotów, ale trzeba uważać na zakłócenia i temperaturę.
- Automatyka budynkowa - cicha praca przy pompach, wentylatorach i prostych siłownikach bywa dużą zaletą w porównaniu z przekaźnikiem.
- Ograniczanie prądu rozruchowego - przy starcie urządzeń, które pobierają chwilowo dużo prądu, taki układ pomaga łagodniej wejść w pracę.
Największy haczyk dotyczy LED-ów i obciążeń mocno nieliniowych: nie każdy driver reaguje dobrze na sterowanie fazowe, więc kompatybilność trzeba sprawdzić zamiast zakładać ją z góry. To prowadzi do najważniejszego pytania: czy w danym projekcie ten element faktycznie jest lepszy niż przekaźnik albo gotowy SSR.
Gdy lepszy jest przekaźnik, a kiedy gotowy SSR
Ja zwykle porównuję trzy rzeczy: koszt, trwałość i wygodę sterowania. Jeśli układ ma tylko załączać i odłączać obciążenie, przekaźnik wciąż ma sens. Jeśli ma pracować cicho, często przełączać i zmieścić się w małej obudowie, rozwiązanie półprzewodnikowe wygrywa szybkością i brakiem zużycia styków.
| Rozwiązanie | Mocne strony | Słabsze strony | Kiedy wybrać |
|---|---|---|---|
| Układ z elementem półprzewodnikowym | Cicha praca, niski koszt, szybka regulacja mocy | Wymaga drivera, chłodzenia i uwagi przy obciążeniach indukcyjnych | Ściemniacze, grzałki, regulacja mocy, kompaktowe sterowniki |
| Przekaźnik | Prostota, pełna separacja, działa z AC i DC | Hałas, zużycie styków, wolniejsze przełączanie | Proste ON/OFF, częste odłączanie, układy serwisowe |
| SSR AC | Łatwy montaż, izolacja, brak mechanicznych styków | Droższy, grzeje się, bywa większy | Gotowy moduł, automatyka, szybka integracja |
Jeśli potrzebuję płynnej regulacji mocy i małego kosztu, wybór jest prosty. Jeśli chcę tylko bezpiecznie odcinać obciążenie, przekaźnik nadal bywa bardziej rozsądny. SSR ma sens wtedy, gdy liczy się czas integracji i wygoda całego projektu, a nie każdy grosz w liście materiałowej.
Po takim porównaniu naturalnie pojawia się kolejny krok: jak dobrać konkretny model, żeby układ działał nie tylko w katalogu, ale też po godzinie pracy pod obciążeniem.
Jak dobrać właściwy model do projektu
Przy doborze nie patrzę wyłącznie na prąd katalogowy. Zbyt wiele projektów działa na stole, a potem grzeje się po kilku minutach na realnym obciążeniu. Dlatego w praktyce sprawdzam kilka parametrów naraz.
| Parametr | Na co patrzę | Praktyczna uwaga |
|---|---|---|
| Napięcie blokowania | VDRM / VRRM | Dla sieci 230 V wybieram zwykle 600 V lub więcej, a przy obciążeniu indukcyjnym daję większy zapas. |
| Prąd RMS | IT(RMS) | Musi obejmować obciążenie w temperaturze pracy, nie tylko nominalny pobór. |
| Prąd bramki | IGT | Driver musi dostarczyć wymagany impuls; wersje czułe łatwiej uruchomić z mikrokontrolera. |
| Odporność na zakłócenia | dv/dt i di/dt | Przy silnikach, transformatorach i długich przewodach to ważniejsze niż sama cena. |
| Obudowa i chłodzenie | TO-220, izolowany tab, radiator | Bez dobrego odprowadzenia ciepła nawet mocny model szybko traci zapas. |
W praktyce spotkasz wersje czułe, standardowe i o podwyższonej odporności na komutację. Pierwsze są łatwiejsze do sterowania małym prądem bramki, drugie są uniwersalne, a trzecie lepiej znoszą trudniejsze warunki pracy. Jeśli obciążenie jest indukcyjne, nie zakładam z góry, że każda wersja zachowa się tak samo; tu naprawdę widać różnicę między katalogiem a realnym układem.
Po doborze przychodzi etap, na którym najwięcej projektów przegrywa nie z teorią, lecz z kilkoma powtarzalnymi błędami montażowymi i uruchomieniowymi.
Najczęstsze błędy przy uruchamianiu
- Za mały zapas napięcia - sieć 230 V ma przepięcia i zakłócenia, więc zbyt niski margines szybko wraca jako przypadkowe wyzwalanie.
- Brak chłodzenia - prąd katalogowy zwykle podawany jest dla konkretnych warunków termicznych; bez radiatora wynik w realnym projekcie bywa znacznie gorszy.
- Zły typ sterowania - zero-cross jest świetny do cichego włączania, ale słaby do regulacji kąta fazowego.
- Ignorowanie obciążenia indukcyjnego - silnik, transformator lub długi przewód potrafią wymusić snubber RC albo wersję o wyższej odporności na komutację.
- Próba pracy tam, gdzie nie ma przejścia przez zero - bez tego element nie wyłącza się tak, jak oczekujesz, więc DC nie jest jego naturalnym środowiskiem.
Jeśli widzę problemy już na tym etapie, zwykle wracam nie do samego elementu, ale do całego toru sterowania: bramki, izolacji, ochrony przepięciowej i termiki. To właśnie te detale decydują, czy układ będzie działał stabilnie, czy tylko pozornie.
Co sprawdzam przed pierwszym uruchomieniem układu
- czy izolacja od sieci jest rzeczywiście zachowana, a nie tylko założona na schemacie,
- czy bezpiecznik i elementy ochrony przepięciowej są dobrane do realnego obciążenia,
- czy sterowanie bramki ma wystarczający prąd i poprawną polaryzację,
- czy przewidziano miejsce na odprowadzenie ciepła,
- czy test startuje od małej mocy lub ograniczenia prądu, a nie od pełnego obciążenia.
W praktyce największą różnicę robi nie sam wybór modelu, lecz połączenie zapasu napięcia, rozsądnego chłodzenia i właściwego typu sterowania. Jeśli te trzy rzeczy są dopięte, układ z takim elementem jest prosty, cichy i bardzo trwały.
