W elektronice cyfrowej bramka XOR jest jednym z tych prostych elementów, które robią zaskakująco dużo pracy. Działa tylko wtedy, gdy wejścia są różne, dlatego świetnie nadaje się do sumatorów, porównywarek i układów wykrywających błąd parzystości. W tym tekście pokazuję, jak ją czytać, gdzie naprawdę się przydaje i czym różni się od podobnych bramek, żeby łatwiej ocenić ją w praktyce.
Najważniejsze fakty o bramce wykluczającej alternatywy
- Wyjście ma wartość 1 tylko wtedy, gdy dwa sygnały wejściowe są różne.
- Dla dwóch bitów daje wynik 1 przy kombinacjach 0 i 1 oraz 1 i 0.
- W układach z większą liczbą wejść liczy się parzystość jedynek, a nie zwykłe „dowolne wejście aktywne”.
- Najczęstsze zastosowania to sumatory, sprawdzanie parzystości, porównywanie bitów i sterowane odwracanie sygnału.
- W praktyce łatwo pomylić tę funkcję z OR, ale ich zachowanie różni się właśnie w tych przypadkach, które najczęściej ujawniają błędy w projekcie.
Jak działa bramka XOR w układach cyfrowych
Ja tłumaczę ją najprościej tak: wynik pojawia się wtedy, gdy wejścia się nie zgadzają. Jeśli jeden bit ma stan niski, a drugi wysoki, na wyjściu dostajesz 1. Jeśli oba są takie same, wyjście spada do 0. To nie jest zwykłe sumowanie logiczne, tylko porównanie różnicy na poziomie bitu.
W wersji dwuwejściowej można to zapisać jako A ⊕ B, a w języku algebry Boole’a jako A·¬B + ¬A·B. Dla większej liczby wejść ważna staje się parzystość: wynik jest równy 1 wtedy, gdy liczba jedynek jest nieparzysta. Właśnie dlatego ta funkcja tak dobrze sprawdza się w układach sumujących i kontrolnych. Gdy ten mechanizm jest jasny, łatwiej przejść do symbolu i tabeli prawdy, bo tam cała logika widać bez domysłów.

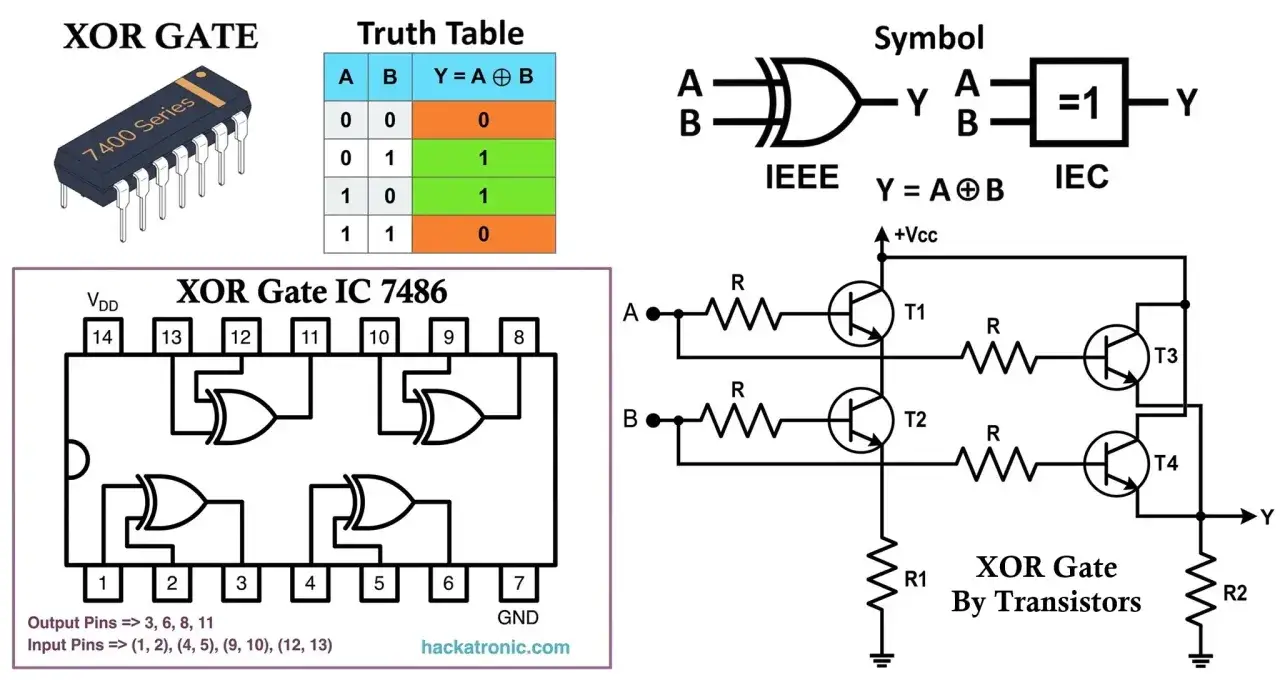

Jak czytać symbol i tabelę prawdy bramki
Symbol tej bramki wygląda bardzo podobnie do OR, ale ma dodatkową krzywiznę po stronie wejść. Ten drobny detal jest ważny, bo mówi wprost: to nie jest bramka „albo jedno, albo drugie”, tylko bramka „jedno albo drugie, ale nie oba naraz”. W projektach schematowych właśnie ten znak pozwala uniknąć wielu prostych pomyłek.
| Wejście A | Wejście B | Wyjście | Interpretacja |
|---|---|---|---|
| 0 | 0 | 0 | Oba sygnały są takie same |
| 0 | 1 | 1 | Sygnały są różne |
| 1 | 0 | 1 | Sygnały są różne |
| 1 | 1 | 0 | Oba sygnały są takie same |
Jeśli patrzę na taką tabelę z perspektywy praktyka, najbardziej pomocna jest właśnie symetria: zamiana miejsc wejść nic nie zmienia. To od razu podpowiada, że mamy do czynienia z funkcją porównawczą, a nie z prostym sumowaniem stanów. Z tej intuicji naturalnie wynika kolejne pytanie: gdzie ta logika naprawdę pracuje w realnych układach?
Gdzie ta funkcja naprawdę się przydaje w elektronice
W projektach elektronicznych ta bramka pojawia się częściej, niż sugeruje jej „niewielki” status. Ja najczęściej widzę ją w czterech miejscach: w sumatorach, w detekcji błędów, w porównywaniu bitów i w sterowanym odwracaniu sygnału. Każde z tych zastosowań wykorzystuje dokładnie tę samą zasadę, ale robi to w trochę innym celu.
- Półsumator - bit sumy powstaje z porównania dwóch wejść, a przeniesienie przejmuje AND. To klasyczny przykład, który pokazuje, jak ta bramka wspiera arytmetykę binarną.
- Kontrola parzystości - jeśli w przesyłanym słowie liczba jedynek ma być parzysta, dodatkowy bit kontrolny pozwala wykryć wiele prostych błędów transmisji.
- Porównywanie bitów - gdy sygnały się różnią, wyjście od razu to zdradza. W praktyce to szybki sposób na sprawdzenie zgodności dwóch stanów.
- Sterowane odwracanie - gdy jedno wejście trzyma się na 0, sygnał przechodzi bez zmian; gdy ustawisz 1, wyjście się odwraca. To bardzo wygodny trik w logice sterującej.
- Bloki w procesorach i układach FPGA - w ALU, czyli arytmetyczno-logicznej części procesora, taka funkcja przydaje się do porównań, maskowania i prostych operacji bitowych.
To dobry moment, żeby zestawić ją z innymi bramkami, bo różnice między nimi są małe na papierze, a w gotowym projekcie decydują o poprawnym działaniu całego układu.
Czym różni się od OR, AND i XNOR
Najwięcej błędów widzę wtedy, gdy ktoś traktuje tę funkcję jak „ładniejszy OR”. To skrót myślowy, który działa tylko do pierwszego testu na kombinacji 1 i 1. Wtedy od razu wychodzi, że podobieństwo jest pozorne. Poniższa tabela porządkuje różnice bez nadmiaru teorii.
| Bramka | Kiedy wyjście ma wartość 1 | Najbardziej naturalne zastosowanie |
|---|---|---|
| OR | Gdy przynajmniej jedno wejście jest aktywne | Zbieranie sygnałów i proste łączenie warunków |
| Bramka wykluczającej alternatywy | Gdy wejścia są różne | Porównanie bitów, sumowanie bez przeniesienia, kontrola parzystości |
| XNOR | Gdy wejścia są takie same | Sprawdzanie zgodności i wykrywanie równości |
| AND | Gdy oba wejścia są aktywne | Warunkowanie zdarzeń i przeniesienie w układach arytmetycznych |
W praktyce różnica jest bardzo konkretna: OR odpowiada na pytanie „czy coś jest aktywne?”, a ta funkcja pyta „czy sygnały są różne?”. XNOR robi odwrotnie, więc bywa przydatny tam, gdzie chcesz wykryć zgodność. Z taką mapą pojęć łatwiej zdecydować, czy trzeba sięgnąć po dedykowaną bramkę, czy złożyć ją z prostszych elementów.
Jak zbudować ją z prostszych bramek i kiedy to ma sens
Na poziomie algebraicznym można ją rozpisać jako A·¬B + ¬A·B, więc technicznie da się ją zbudować z AND, OR i NOT. Można też zrealizować ją z samych NAND-ów, co jest klasycznym ćwiczeniem z logiki cyfrowej. To dobre rozwiązanie do nauki, ale w gotowym projekcie często nie jest najlepsze, bo mnoży liczbę połączeń i zwiększa złożoność układu.
| Sposób realizacji | Kiedy ma sens | Co trzeba wziąć pod uwagę |
|---|---|---|
| Dedykowana bramka logiczna | Prototyp, naprawa, mało miejsca na płytce | Mniej elementów, prostszy montaż, łatwiejszy pomiar |
| Układ z prostszych bramek | Nauka i demonstracja działania | Więcej połączeń, większa szansa na błąd montażowy |
| Opis w HDL lub implementacja w FPGA | Projekt cyfrowy na wyższym poziomie abstrakcji | Trzeba uważać na syntezę i interpretację sygnałów |
W gotowych układach scalonych często wygrywa po prostu dedykowana bramka z rodziny 74HC albo 74LS, bo oszczędza czas i upraszcza testy. Jeśli jednak celem jest zrozumienie działania, własnoręczne złożenie logiki z prostszych elementów daje dużo lepszy efekt edukacyjny. Po tej decyzji zostaje jeszcze jedna rzecz: typowe błędy, które potrafią zepsuć nawet dobrze zaplanowany projekt.
Na co uważać przy projektowaniu i testowaniu
- Nie myl tej funkcji z OR - wynik dla 1 i 1 musi być równy 0, a właśnie ten przypadek najczęściej ujawnia pomyłkę.
- Sprawdź wszystkie kombinacje wejść - test tylko jednego stanu nie daje żadnej pewności, bo logika cyfrowa żyje z pełnej tabeli prawdy.
- Uważaj na poziomy napięć - mieszanie rodzin logicznych bez sprawdzenia progów wejściowych może prowadzić do niestabilnych odczytów.
- Nie ignoruj opóźnienia propagacji - w bardziej złożonych układach różne bramki nie reagują dokładnie w tym samym momencie, więc sygnały chwilowo mogą dawać błędny stan.
- Traktuj wielowejściową wersję ostrożnie - przy większej liczbie wejść liczy się parzystość, więc wynik trzeba analizować jako sumę modulo 2, a nie jako prosty OR rozszerzony o kolejne piny.
Ja przy takich układach zawsze zaczynam od pytań bardzo przyziemnych: czy wejścia są dobrze zdefiniowane, czy poziomy napięć pasują do rodziny logicznej i czy test obejmuje wszystkie kombinacje. To proste rzeczy, ale właśnie one najczęściej decydują o tym, czy układ zadziała od razu, czy będzie tylko wyglądał poprawnie na schemacie. Z tego wynika ostatnia, praktyczna wskazówka dotycząca samego projektu.
Co warto sprawdzić, zanim włączysz tę logikę do projektu
Jeśli potrzebujesz porównania dwóch bitów, dodawania bez przeniesienia, detekcji parzystości albo sterowanego odwrócenia sygnału, ta funkcja jest właściwym wyborem. Jeśli chcesz po prostu przepuścić aktywny stan lub połączyć kilka warunków, zwykłe OR albo AND będzie prostsze i czytelniejsze. W elektronice cyfrowej nie chodzi o to, by użyć „sprytniejszej” bramki, tylko tej, która rzeczywiście robi dokładnie to, czego wymaga układ.
Ja patrzę na nią jak na mały, ale bardzo użyteczny element warsztatu projektanta: nie zawsze jest najbardziej widoczna, ale w sumatorach, porównywarkach i układach kontrolnych wraca regularnie. Gdy rozumiesz jej zachowanie na poziomie tabeli prawdy i widzisz, kiedy daje przewagę nad prostszymi bramkami, łatwiej budujesz układy, które działają stabilnie już przy pierwszym uruchomieniu.
