Dioda Zenera to jeden z tych elementów, które wyglądają niepozornie, a potrafią uratować cały układ przed niestabilnym napięciem albo przepięciem. W praktyce najczęściej używa się jej jako prostego ogranicznika napięcia, źródła odniesienia albo taniego zabezpieczenia wejścia w elektronice użytkowej i komputerowej. Poniżej rozkładam temat na czynniki pierwsze: jak działa, kiedy ma sens, jak dobrać parametry i gdzie łatwo popełnić kosztowny błąd.
Najkrócej mówiąc, chodzi o prosty i tani sposób na kontrolę napięcia
- Element przewodzi w kierunku zaporowym po osiągnięciu napięcia przebicia i dzięki temu ogranicza wzrost napięcia.
- Najlepiej sprawdza się w układach o małym lub umiarkowanym prądzie, gdzie liczy się prostota, a nie wysoka sprawność.
- Do doboru potrzebujesz przede wszystkim napięcia nominalnego, dopuszczalnej mocy i rezystora szeregowego.
- W nocie katalogowej najważniejsze są: napięcie testowe, prąd pracy, moc strat, tolerancja i współczynnik temperaturowy.
- Do ochrony przed krótkimi, ostrymi przepięciami często lepszy bywa TVS, a nie klasyczny układ z diodą Zenera.

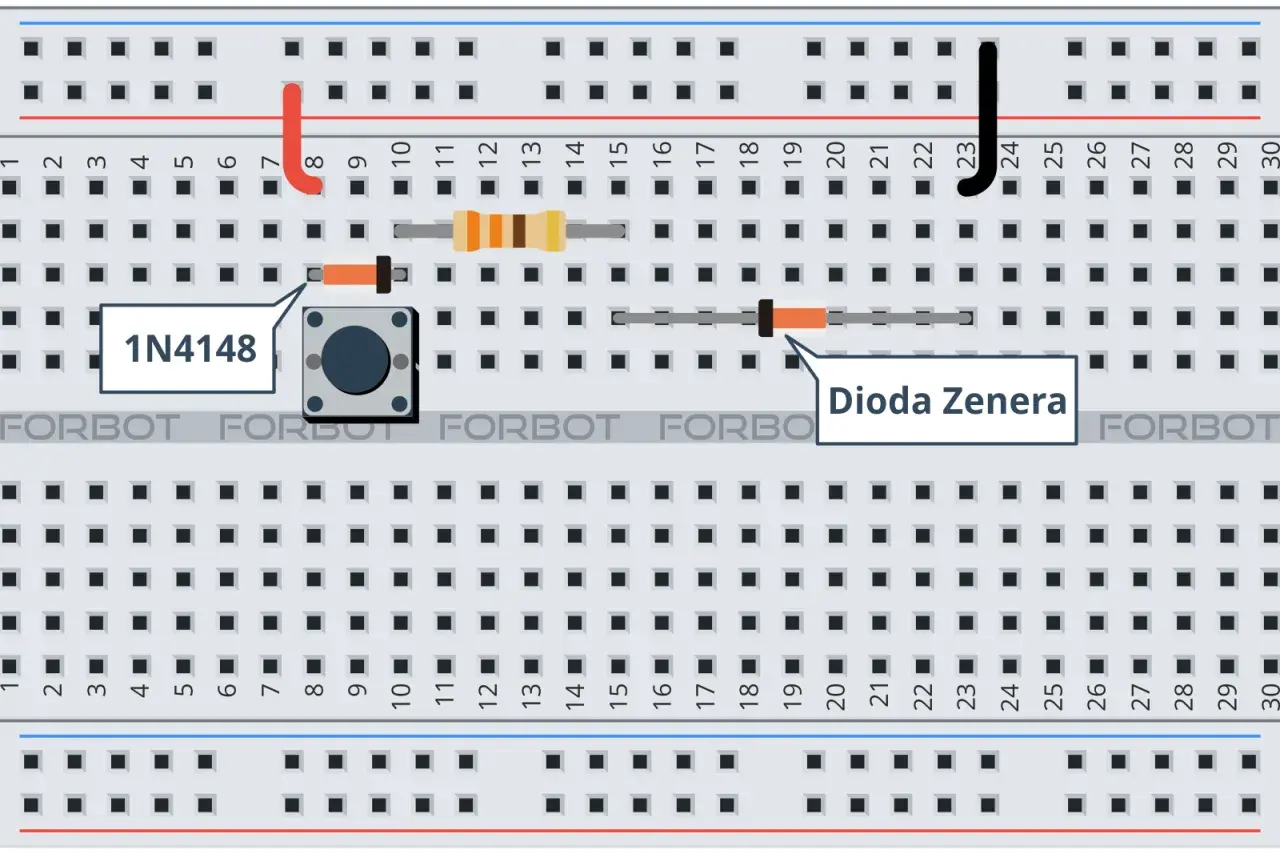

Jak działa stabilizacja napięcia z użyciem zenera
W uproszczeniu mówimy o półprzewodnikowym elemencie, który w kierunku zaporowym zaczyna przewodzić dopiero po przekroczeniu określonego napięcia. Właśnie wtedy „zabiera” nadmiar energii i utrzymuje napięcie na względnie stałym poziomie, o ile tylko układ ma właściwie dobrany rezystor szeregowy i nie jest przeciążony. To dlatego ten element tak często pojawia się w prostych stabilizatorach, ogranicznikach i układach odniesienia.W praktyce patrzę na niego jak na bardzo prosty regulator bocznikowy. Nie daje on idealnie płaskiego napięcia, ale przy niewielkich zmianach obciążenia i dobrze dobranym punkcie pracy potrafi zachować się zaskakująco użytecznie. Gdy napięcie wejściowe rośnie, prąd przez element też rośnie, a nadmiar energii zamienia się w ciepło. To ważne, bo właśnie tutaj zaczyna się największe ryzyko projektowe: nie w samym napięciu, tylko w mocy strat.
Najlepsze efekty daje wtedy, gdy obciążenie pobiera niewielki prąd, a oczekiwania wobec dokładności nie są laboratoryjne. Jeśli potrzebujesz twardej regulacji dla większego prądu, lepiej spojrzeć w stronę stabilizatora liniowego albo przetwornicy impulsowej. Ta różnica prowadzi nas bezpośrednio do pytania, kiedy taki prosty układ ma sens, a kiedy tylko wygląda dobrze na schemacie.
Gdzie ten element wygrywa, a gdzie lepiej go nie używać
Największa zaleta jest banalna: prostota. Jeden rezystor, jeden element aktywny i masz działający ogranicznik. To sprawdza się w prostych zasilaczach pomocniczych, referencjach dla komparatorów, ograniczaniu napięcia na wejściach pomiarowych oraz w ochronie niektórych linii sterujących. W takich zastosowaniach liczy się czas, koszt i akceptowalna stabilność, a nie perfekcyjna sprawność.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Układ z diodą Zenera | Mały prąd, prosta referencja, podstawowe ograniczenie napięcia | Tani, mało elementów, szybki do uruchomienia | Słaba sprawność, zależność od obciążenia, straty ciepła |
| LDO | Gdy chcesz lepszej regulacji i czystszego napięcia | Lepsza stabilność, prosty montaż | Wymaga zapasu napięcia, ma własne ograniczenia prądowe |
| Przetwornica buck | Przy większym prądzie i dłuższym czasie pracy z baterii lub zasilacza | Wysoka sprawność, mniejsze grzanie | Bardziej złożona, zwykle droższa i trudniejsza w projekcie |
| Dzielnik rezystorowy | Tylko do pomiaru lub sygnału o bardzo małym poborze | Najtańszy i najprostszy | Nie reguluje pod obciążeniem |
W praktyce zener wygrywa tam, gdzie potrzebujesz „wystarczająco dobrze” i nie chcesz dokładać całego regulatora. Przegrywa natomiast wszędzie tam, gdzie prąd rośnie, obciążenie mocno się zmienia albo liczy się sprawność. I właśnie dlatego następny krok to policzenie parametrów, a nie wybór pierwszego lepszego modelu z katalogu.
Jak dobrać napięcie, moc i rezystor bez zgadywania
Dobór zaczynam od pytania: jakie napięcie chcę utrzymać i jaki prąd naprawdę będzie płynął w najgorszym przypadku. Samo napięcie nominalne to za mało, bo ten element pracuje poprawnie tylko w określonym zakresie prądu. To oznacza, że trzeba uwzględnić zarówno obciążenie, jak i zapas mocy dla rezystora oraz samego elementu.
Napięcie nominalne to dopiero punkt startu
W nocie katalogowej napięcie podawane jest przy konkretnym prądzie testowym, więc nie jest to uniwersalna wartość „dla każdej sytuacji”. Jeśli obciążenie zmienia się mocno, rzeczywiste napięcie też będzie pływać. Właśnie dlatego do prostych referencji wybieram zwykle rozwiązania z wyraźnym zapasem i nie liczę na laboratoryjną dokładność bez dodatkowej stabilizacji.
Moc i prąd decydują o tym, czy układ przeżyje
Do szybkiego obliczenia rezystora używam prostego wzoru:
R = (Vin min - Vz) / (Iz min + Iload max)
Potem sprawdzam drugi skrajny przypadek, czyli najwyższe napięcie wejściowe i minimalne obciążenie. Wtedy liczę, czy prąd przez element nie przekroczy bezpiecznej wartości oraz czy moc strat nie zrobi się zbyt duża:
Pz ≈ Vz × Iz
Przykład z praktyki: jeśli z 12 V chcę uzyskać około 5,1 V, a obciążenie pobiera do 3 mA, to przy założeniu 5 mA prądu pracy rezystor wyjdzie w okolicy 860 Ω. W realnym projekcie sięgam wtedy po 820 Ω albo 910 Ω, po czym sprawdzam skrajne warunki zasilania i obciążenia. Taki prosty rachunek oszczędza więcej czasu niż późniejsze poprawki na płytce.
Przeczytaj również: Jak podłączyć Xboxa do laptopa? Proste metody i porady krok po kroku
Rezystor szeregowy wyznacza cały sens układu
Bez rezystora szeregowego ten układ przestaje być stabilizatorem, a zaczyna być problemem. To właśnie rezystor ogranicza prąd i chroni element przed przeciążeniem, dlatego nie można go traktować jako dodatku „na marginesie”. W projektach amatorskich ten błąd widzę najczęściej: ktoś dobiera właściwe napięcie, ale ignoruje moc i po kilku minutach pracy układ zaczyna się grzać bardziej niż powinien.
Jeśli potrzebujesz większego marginesu bezpieczeństwa, wybieram element o mocy wyższej niż wynikająca z obliczeń, bo katalogowe warunki pracy rzadko pokrywają się idealnie z rzeczywistością. Po takiej weryfikacji sensownie jest spojrzeć na parametry katalogowe, bo to one mówią więcej niż sama nazwa serii.
Jakie parametry w nocie katalogowej są naprawdę ważne
Przy zakupie albo zamianie nie patrzę wyłącznie na napięcie. To za mało. Najbardziej interesują mnie cztery rzeczy: prąd testowy, tolerancja, moc strat i charakterystyka temperaturowa. Dopiero ten zestaw daje obraz, jak element zachowa się w realnym układzie.
- VZ przy IZT - napięcie katalogowe podawane dla konkretnego prądu testowego, nie dla dowolnych warunków.
- PD - maksymalna moc strat, która mówi, ile ciepła element może bezpiecznie rozproszyć.
- Tolerancja - odchyłka napięcia, ważna szczególnie wtedy, gdy napięcie ma zasilać czuły układ logiczny.
- Współczynnik temperaturowy - pokazuje, jak bardzo napięcie będzie odpływać wraz ze zmianą temperatury.
- Impedancja dynamiczna - im mniejsza, tym stabilniejsze zachowanie w pobliżu punktu pracy.
- Obudowa - niby detal, ale w praktyce często decyduje o tym, czy element odprowadzi ciepło i zmieści się na płytce.
W katalogach producentów spotkasz zarówno małe serie o mocy liczonych w setkach miliwatów, jak i większe wersje rzędu kilku watów. Dla projektanta oznacza to jedno: nie ma „jednej dobrej zenerki”, jest tylko element dobrany do konkretnego prądu, temperatury i miejsca na płytce. A skoro parametry już znamy, warto zobaczyć, gdzie ten element faktycznie pojawia się w praktyce.
Typowe zastosowania w elektronice i sprzęcie komputerowym
Najbardziej klasyczne zastosowanie to ograniczanie napięcia i tworzenie prostego źródła odniesienia. W prostych zasilaczach pomocniczych, modułach hobbystycznych i układach testowych to nadal szybki sposób na uzyskanie przybliżonego poziomu napięcia bez rozbudowanej sekcji regulacji. W elektronice komputerowej spotykam go raczej jako element pomocniczy niż główny regulator, bo tam zwykle wygrywa sprawność i powtarzalność nowocześniejszych układów.
W praktyce można ją wykorzystać między innymi do:
- ograniczania napięcia na wejściach pomiarowych i sterujących,
- ochrony prostych układów logicznych przed zbyt wysokim napięciem,
- tworzenia prostych progów odniesienia dla komparatorów,
- zabezpieczania zasilania pomocniczego w sprzęcie DIY,
- testowych stabilizatorów w układach niskoprądowych.
Tu jednak pojawia się ważne zastrzeżenie: jeśli mówimy o krótkich, ostrych przepięciach, lepszym wyborem bywa TVS, bo został zbudowany właśnie z myślą o pochłanianiu energii impulsowej. Zenerka lepiej czuje się przy pracy ciągłej i umiarkowanej mocy, więc nie należy jej traktować jako uniwersalnej tarczy przeciw każdemu przepięciu.
Najczęstsze błędy, które szybko kończą się grzaniem albo niestabilnością
Najbardziej kosztowny błąd jest prosty: założenie, że element „sam z siebie” utrzyma dokładne napięcie. Nie utrzyma, jeśli prąd obciążenia będzie zbyt duży albo napięcie wejściowe za niskie. Drugi problem to brak kontroli mocy strat. Często widać układ, który działa na stole przez chwilę, a po zamknięciu w obudowie zaczyna dryfować, bo temperatura rośnie i cały punkt pracy się przesuwa.
- Dobieranie elementu tylko po napięciu, bez sprawdzenia mocy.
- Pomijanie rezystora szeregowego albo dawanie go „na oko”.
- Używanie tej samej wartości do obciążenia stałego i impulsowego, choć warunki są zupełnie inne.
- Traktowanie go jak ochrony przed dużym przepięciem, choć lepszy byłby TVS.
- Ignorowanie temperatury, obudowy i sposobu montażu na płytce.
Jeśli miałbym wskazać jedną rzecz, która ratuje większość projektów, byłoby to porównanie dwóch scenariuszy: minimum napięcia wejściowego i maksimum napięcia wejściowego. Dopiero wtedy widać, czy element w ogóle ma szansę pracować stabilnie, a to prowadzi do ostatniego, bardzo praktycznego etapu wyboru.
Co sprawdzam przed zakupem do prototypu albo naprawy
Przed zakupem zawsze patrzę najpierw na obudowę, potem na moc, a dopiero na końcu na samą wartość napięcia. To może brzmieć przewrotnie, ale w praktyce właśnie obudowa i moc decydują o tym, czy element nada się do konkretnej płytki i czy wytrzyma przewidywane grzanie. Przy naprawach sprzętu komputerowego różnice potrafią być subtelne: identyczne napięcie nie oznacza jeszcze identycznej użyteczności.
- Sprawdź, czy zamiennik ma ten sam typ obudowy i zbliżony sposób montażu.
- Porównaj moc strat, nie tylko napięcie nominalne.
- Upewnij się, że prąd testowy i tolerancja pasują do tego, czego wymaga układ.
- Jeśli w grę wchodzą przepięcia, rozważ element ochronny zamiast klasycznej stabilizacji bocznikowej.
- Przy prototypie zostaw zapas mocy, bo rzeczywisty układ prawie zawsze pracuje mniej łagodnie niż na kartce.
Właśnie dlatego traktuję ten element jako narzędzie do prostych, rozsądnych zadań, a nie jako zamiennik każdego regulatora. Gdy dobierzesz napięcie, rezystor i moc bez zgadywania, dostajesz tani i użyteczny blok ochronny albo referencyjny. Gdy pójdziesz na skróty, zaczynają się grzanie, dryft i przypadkowe awarie, których można było uniknąć kilkoma dodatkowymi minutami obliczeń.
