Elektromagnes jest jednym z najprostszych elementów, które pozwalają zamienić prąd w kontrolowany ruch albo siłę przyciągania. W praktyce spotyka się go w przekaźnikach, zamkach, zaworach, głośnikach i wielu mechanizmach sprzętu komputerowego. W tym tekście rozbieram go na czynniki pierwsze: od zasady działania, przez budowę i dobór parametrów, aż po bezpieczne użycie w prostym projekcie.
Najważniejsze fakty o cewce z rdzeniem
- Pole magnetyczne pojawia się tylko wtedy, gdy płynie prąd, więc element można łatwo sterować.
- Na siłę wpływają przede wszystkim liczba zwojów, natężenie prądu, materiał rdzenia i wielkość szczeliny.
- Najczęstsze zastosowania to przekaźniki, zawory, zamki, siłowniki i układy pozycjonujące.
- Największe ograniczenia to nagrzewanie, nasycenie rdzenia i zbyt słabe zasilanie.
- Przy testach DIY lepiej zacząć od krótkich impulsów i zasilacza z ograniczeniem prądu.
Jak działa cewka z prądem i skąd bierze się siła

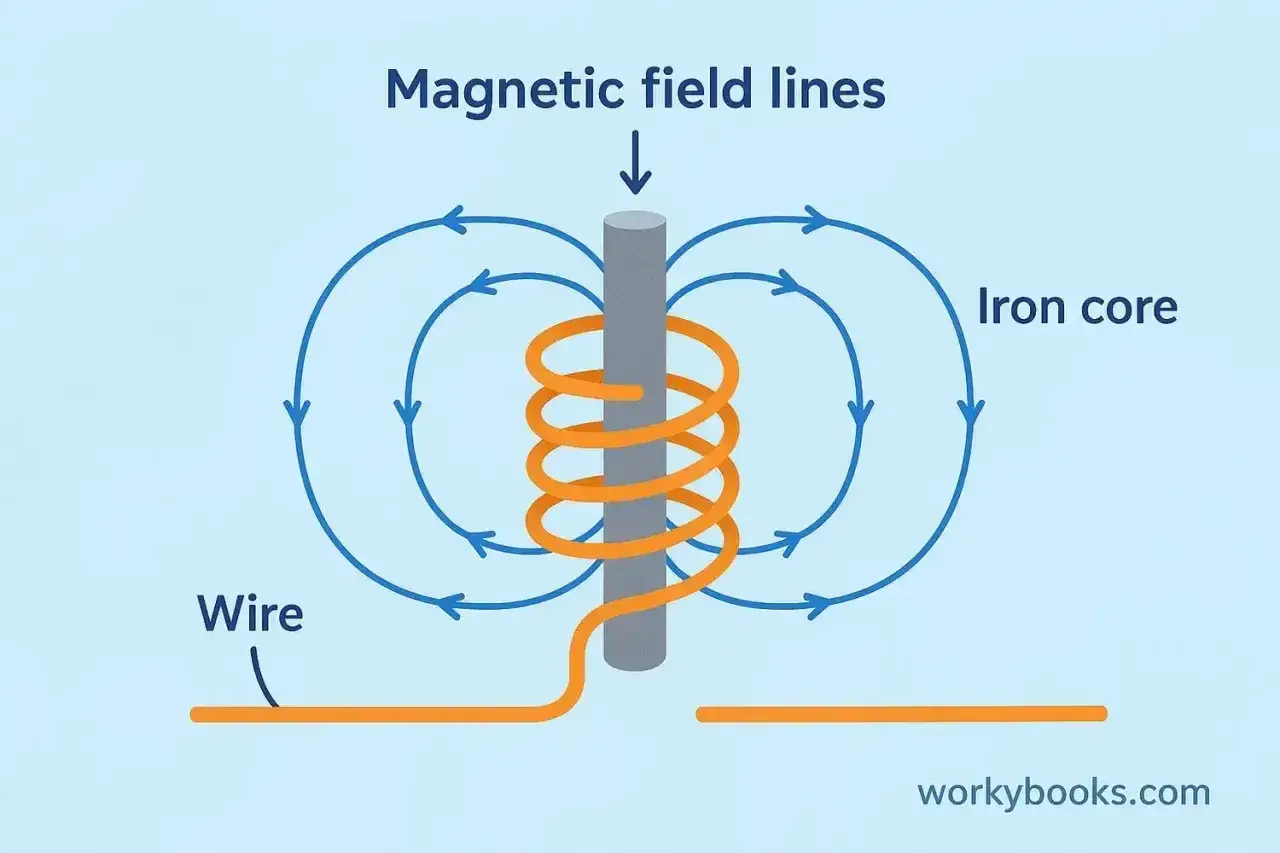

Najprościej ujmuję to tak: prąd płynący przez przewód tworzy wokół niego pole magnetyczne, a zwinięcie przewodu w wiele zwojów wzmacnia ten efekt. Gdy w środku pojawia się ferromagnetyczny rdzeń, pole staje się znacznie bardziej skoncentrowane i łatwiej zamienia się w realny ruch lub przyciąganie.
To właśnie dlatego taki element nie zachowuje się jak zwykły magnes trwały. Działa wtedy, kiedy dostaje zasilanie, a po odcięciu prądu traci większość swojej siły. Z praktycznego punktu widzenia to ogromna zaleta, bo można go włączać, wyłączać i modulować bez mechanicznego przełączania całego układu.
Ja patrzę na to jeszcze prościej: liczy się nie sam drut, ale geometria cewki, wartość prądu i rodzaj rdzenia. Im lepiej te trzy rzeczy są dobrane do zadania, tym mniej energii marnuje się na ciepło, a więcej trafia do ruchu albo trzymania elementu w odpowiednim położeniu.
To prowadzi do kolejnego pytania, bo sama zasada to za mało, jeśli nie wiadomo, jak taki układ zbudować i jak go zasilić w praktyce.
Z czego składa się prosty układ i jak go zbudować
W prostym układzie potrzebujesz tylko kilku części: drutu miedzianego z izolacją, rdzenia z miękkiego żelaza albo zwykłego stalowego gwoździa, źródła zasilania i elementu sterującego. W wersji demonstracyjnej wystarczy cewka nawinięta ciasno na rdzeniu, ale jeśli chcesz nią sterować z mikrokontrolera albo tranzystora, dochodzi jeszcze układ zabezpieczający.
- Drut nawojowy - najlepiej emaliowany, bo da się nawinąć dużo zwojów na małej przestrzeni.
- Rdzeń - im lepszy materiał ferromagnetyczny i mniejsza szczelina, tym lepszy efekt.
- Zasilanie - musi dostarczyć tyle prądu, ile układ rzeczywiście potrzebuje, a nie tylko tyle, ile „wygląda na bezpieczne”.
- Tranzystor lub MOSFET - przy sterowaniu elektronicznym odciąża wyjście sterujące.
- Dioda gasząca - przy zasilaniu stałym chroni tranzystor przed impulsem napięcia po wyłączeniu cewki.
Przy pierwszym uruchomieniu nie polecam podłączać całości na ślepo do mocnego zasilacza. Dużo rozsądniej jest użyć zasilacza laboratoryjnego z ograniczeniem prądu albo choćby słabszego źródła i krótkich impulsów. Dla pierwszych testów zwykle wystarcza 3-6 V, ale czas załączenia i pobór prądu trzeba obserwować od razu, a nie dopiero po kilku minutach.
W praktyce najwięcej problemów nie wynika z samej konstrukcji, tylko z tego, że ktoś zakłada „więcej napięcia = lepiej”. To działa tylko do pewnego momentu, a potem zaczyna się grzanie i spadek sprawności.
Co wzmacnia pole, a co je ogranicza
Najważniejsze jest to, że siła nie rośnie liniowo bez końca. Na początku zwiększanie liczby zwojów i prądu daje wyraźny efekt, ale po przekroczeniu pewnego progu rdzeń wchodzi w nasycenie magnetyczne. Od tego momentu dokładanie energii przynosi coraz mniejszy zysk, za to temperatury rosną już bardzo wyraźnie.
| Czynnik | Co robi w praktyce | Na co uważać |
|---|---|---|
| Liczba zwojów | Zwiększa pole i poprawia koncentrację strumienia | Zbyt duża liczba zwojów podnosi opór i ogranicza prąd |
| Natężenie prądu | Szybko wzmacnia działanie układu | Rośnie nagrzewanie i ryzyko uszkodzenia drutu lub tranzystora |
| Materiał rdzenia | Silnie wpływa na skuteczność przyciągania | Słaby materiał daje dużo gorszy efekt niż oczekiwany |

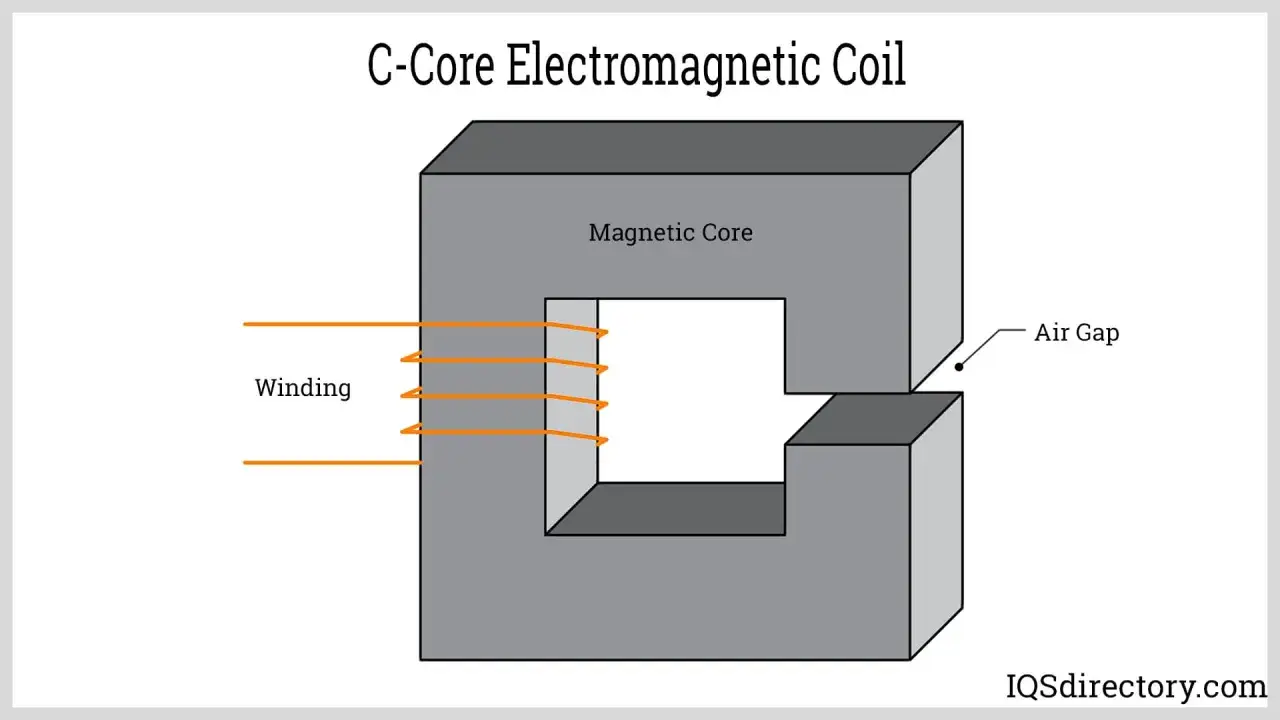

| Szczelina powietrzna | Zmniejsza siłę, bo utrudnia zamknięcie obwodu magnetycznego | Nawet mały odstęp ma duże znaczenie |
| Temperatura | Zmienia opór drutu i warunki pracy | Im wyższa, tym większa szansa na spadek wydajności |
| Czas załączenia | Decyduje o tym, czy układ może pracować ciągle | Nie każdy model nadaje się do pracy bez przerwy |
Jeżeli miałbym wskazać jeden parametr, który początkujący najczęściej lekceważą, byłaby to szczelina. W ruchomych mechanizmach niewielka przerwa potrafi „zjeść” sporą część siły, dlatego dobrze zaprojektowany styk mechaniczny bywa ważniejszy niż dokładanie kolejnych zwojów.
Stąd już tylko krok do pytania, gdzie taki element faktycznie pracuje na co dzień, a nie tylko na biurku podczas eksperymentu.
Gdzie spotkasz go w elektronice i sprzęcie
W elektronice ten typ układu nie służy wyłącznie do efektownego przyciągania metalowych części. Najczęściej pracuje jako element wykonawczy, czyli taki, który zamienia sygnał sterujący na ruch, przełączenie albo blokadę. To właśnie dlatego tak często pojawia się w przekaźnikach, zaworach, zamkach i mechanizmach pozycjonowania.
| Zastosowanie | Rola cewki | Dlaczego to rozwiązanie ma sens |
|---|---|---|
| Przekaźnik | Przełącza styki | Umożliwia sterowanie większym obciążeniem małym sygnałem |
| Stycznik | Załącza obwody mocy | Przenosi większe prądy niż typowy przekaźnik |
| Zawór elektromagnetyczny | Otwiera lub zamyka przepływ | Daje szybkie i powtarzalne sterowanie medium |
| Zamek lub rygiel | Zwalnia zapadkę albo blokadę | Jest prosty, szybki i łatwy do sterowania z układu elektronicznego |
| Głośnik | Porusza membranę | Umożliwia precyzyjne drgania przy zmianie sygnału |
| Napęd głowic dysku twardego | Pozycjonuje ramię | Liczy się bardzo szybka i dokładna reakcja |
| Siłownik w automatyce | Wykonuje ruch liniowy | Dobry wybór, gdy trzeba krótkim impulsem uruchomić mechanikę |
W sprzęcie komputerowym i peryferiach jest to szczególnie przydatne tam, gdzie trzeba połączyć elektronikę z mechaniką. Ja zwracam uwagę przede wszystkim na to, czy element ma tylko „zadziałać”, czy ma też utrzymać stan bez ciągłego poboru energii, bo od tego zależy cały wybór konstrukcji.
To naturalnie prowadzi do praktyki: jak taki prosty układ zbudować, żeby nie spalić drutu albo tranzystora już przy pierwszej próbie.
Jak zbudować prosty demonstrator bez przepalania przewodu
Ja przy takich testach zaczynam od ograniczenia prądu, a nie od „jak najmocniej”. To oszczędza czas i sprzęt, bo cewka potrafi pobrać znacznie więcej, niż sugeruje rozmiar samego drutu. Jeśli zależy Ci na prostym pokazie działania, wystarczy krótki, kontrolowany impuls.
- Weź stalowy gwóźdź albo inny miękki ferromagnetyczny rdzeń.
- Nawijaj ciasno drut emaliowany, najlepiej kilkadziesiąt do kilkuset zwojów, zależnie od rozmiaru rdzenia.
- Odsłoń końce drutu i podłącz je do niskiego napięcia, najlepiej przez zasilacz z ograniczeniem prądu.
- Sprawdź działanie krótkim impulsem, zamiast zostawiać układ pod napięciem na stałe.
- Jeśli sterujesz tranzystorem, dodaj diodę równolegle do cewki, aby zgasić impuls po wyłączeniu.
- Nie trzymaj układu pod napięciem bez przerwy, jeśli rdzeń lub drut zaczynają się wyraźnie nagrzewać.
- Nie podłączaj cienkiego drutu bezpośrednio do mocnego źródła, bo opór może okazać się zbyt mały.
- Nie pomijaj diody zabezpieczającej, jeśli cewka jest przełączana przez półprzewodnik.
- Sprawdzaj temperaturę po kilku sekundach, a nie dopiero po kilku minutach.
W prostych demonstracjach dobrze działa też zasada „najpierw napięcie niższe, potem wyższe”. Dzięki temu od razu widzisz, kiedy układ zaczyna zbliżać się do granicy zdrowego obciążenia. To szczególnie ważne w projektach DIY, gdzie nie ma jeszcze gotowej dokumentacji ani zabezpieczeń.
Skoro widać już, jak to zbudować i uruchomić, zostaje ostatnie praktyczne pytanie: czym taki element różni się od magnesu trwałego i kiedy lepiej wybrać jedno, a kiedy drugie.
Czym różni się od magnesu trwałego i kiedy które rozwiązanie wybrać
To nie jest tylko akademickie rozróżnienie. W projekcie czasem potrzebujesz elementu, który trzyma stale bez zasilania, a czasem takiego, który reaguje tylko wtedy, gdy dostanie sygnał. I właśnie tu różnica między układem cewkowym a magnesem trwałym ma największe znaczenie.
| Cecha | Cewka zasilana prądem | Magnes trwały |
|---|---|---|
| Sterowanie | W pełni zależne od zasilania | Działa cały czas bez dodatkowej energii |
| Regulacja siły | Łatwa, bo można zmieniać prąd | Praktycznie brak regulacji w trakcie pracy |
| Zużycie energii | Pobiera energię podczas działania | Nie pobiera energii, gdy już został zbudowany |
| Elastyczność | Bardzo duża, bo można włączać i wyłączać efekt | Stała, ale mniej podatna na zmianę |
| Typowe zastosowanie | Ruch, przełączanie, blokowanie, pozycjonowanie | Trzymanie, orientacja, prostsze układy bez sterowania |
W praktyce często wygrywa nie rozwiązanie „mocniejsze”, tylko to, które lepiej pasuje do zadania. Jeśli chcesz coś puścić albo zatrzymać na żądanie, cewka jest naturalnym wyborem. Jeśli zależy Ci na utrzymaniu stanu bez poboru energii, magnes trwały bywa zwyczajnie rozsądniejszy. Zdarzają się też konstrukcje pośrednie, na przykład przekaźniki podtrzymujące stan po impulsie, ale to już bardziej wyspecjalizowane rozwiązania.
Na tym etapie warto jeszcze zebrać kilka praktycznych kryteriów, które pomagają nie kupić ani nie nawinąć elementu większego niż potrzeba.
Na co patrzę przed wyborem cewki do projektu
Jeśli miałbym zostawić tylko jedną checklistę, byłaby bardzo krótka: napięcie, prąd, czas pracy i mechanika. Reszta jest ważna, ale te cztery rzeczy najczęściej decydują o tym, czy układ zadziała od razu, czy zacznie sprawiać problemy po kilku minutach.
- Napięcie zasilania - musi pasować do sterownika i źródła energii.
- Pobór prądu - to on zwykle ogranicza wybór tranzystora, zasilacza i przewodów.
- Czas załączenia - nie każdy element nadaje się do pracy ciągłej, nawet jeśli działa na krótki impuls.
- Rdzeń i szczelina - bez dobrego materiału i dobrego dopasowania mechanicznego pole traci sporo skuteczności.
- Ochrona przed impulsem wyłączającym - w układach DC dioda często jest obowiązkowa, nie „opcjonalna”.
Jeśli wybierasz element do własnego projektu, nie zatrzymuj się na samym napięciu z tabliczki. W praktyce to prąd, nagrzewanie i sposób pracy mechanicznej najczęściej rozstrzygają, czy układ będzie pewny, czy tylko chwilowo efektowny. Dobrze dobrana cewka daje precyzję i powtarzalność, źle dobrana szybko zamienia się w źródło strat i problemów.
