Najprostszy wzór na napięcie w obwodzie elektrycznym to zwykle dopiero początek, bo samo napięcie trzeba jeszcze dobrze rozumieć, żeby nie pomylić go z natężeniem albo mocą. Poniżej wyjaśniam, skąd bierze się napięcie, jak policzyć je w prostych układach, kiedy wystarczy prawo Ohma, a kiedy trzeba sięgnąć po inną zależność. Dorzucam też praktyczne przykłady z elektroniki i sprzętu komputerowego, bo tam ten temat wraca częściej, niż wielu osobom się wydaje.
Najważniejsze rzeczy, które warto zapamiętać przed liczeniem napięcia
- W prostym obwodzie najczęściej używa się zależności U = I × R.
- Gdy znasz pracę i ładunek, napięcie policzysz ze wzoru U = W / q.
- Jeśli znasz moc i natężenie, przydaje się zapis U = P / I.
- Prawo Ohma działa dobrze dla wielu elementów biernych, ale nie dla każdego podzespołu elektronicznego.
- Najwięcej błędów bierze się z mylenia napięcia z prądem, mocą i spadkiem napięcia na elemencie.
- W elektronice komputerowej napięcie ma znaczenie nie tylko przy zasilaniu, ale też przy stabilności pracy procesora i płyty głównej.
Najprostszy wzór na napięcie i co oznaczają symbole

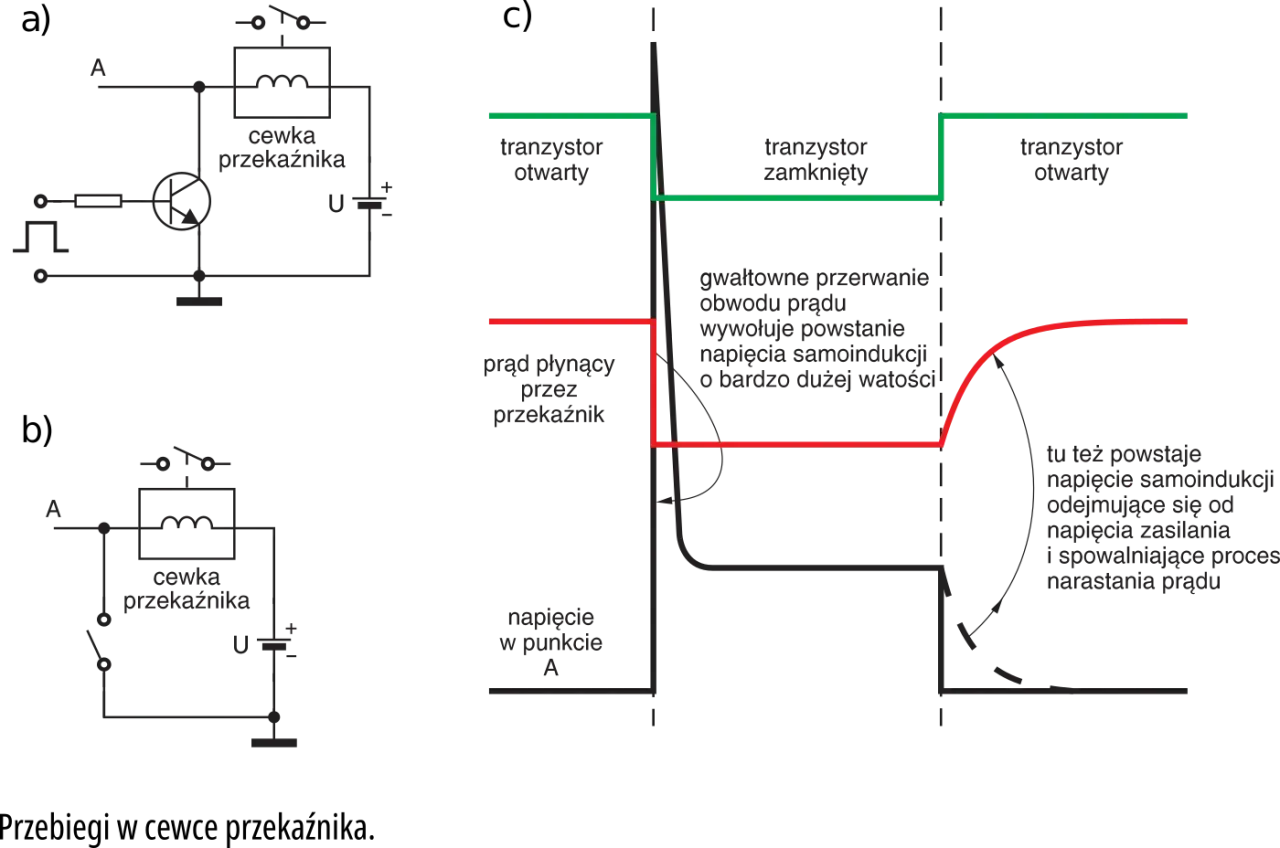

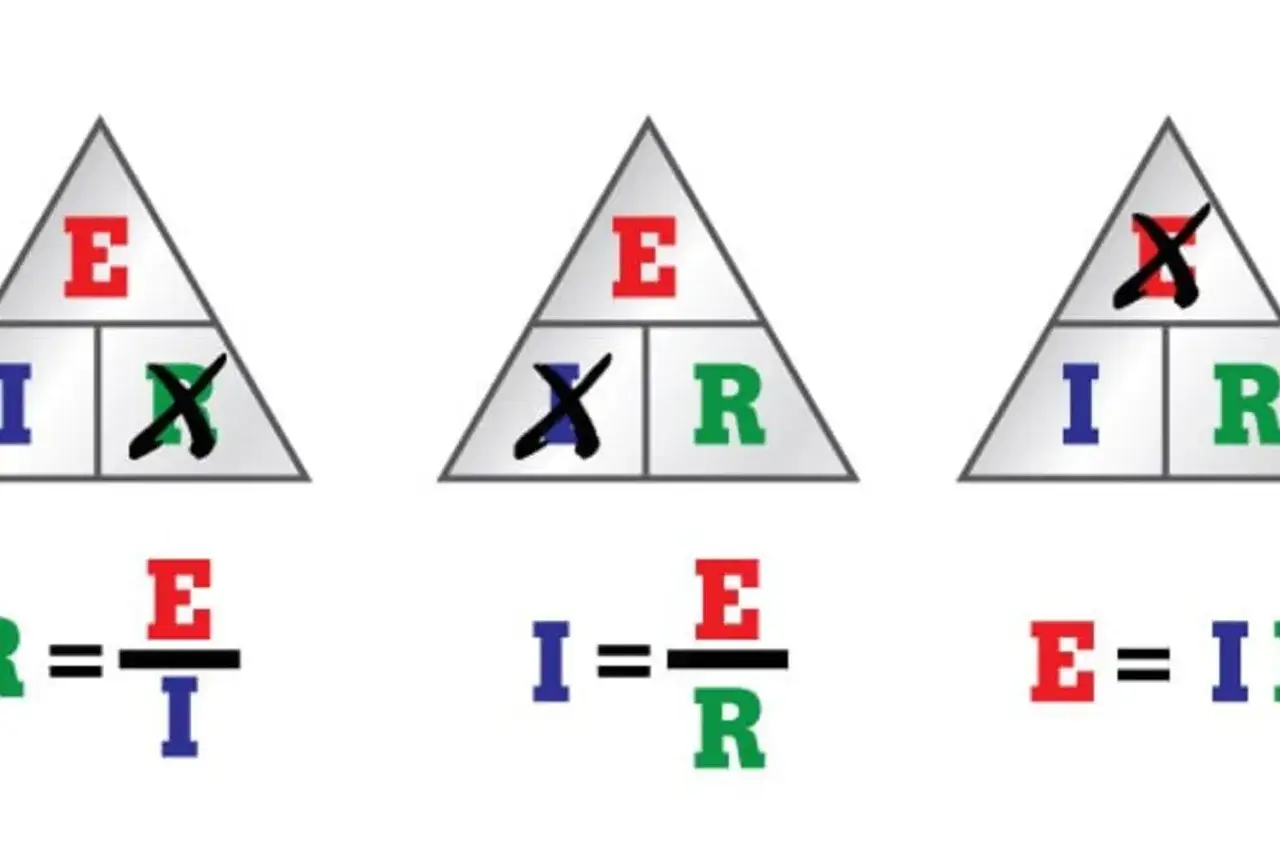

W szkolnej i praktycznej elektronice najczęściej zaczynam od prawa Ohma, bo w prostym obwodzie daje ono najszybszą odpowiedź. Zapis jest prosty: U = I × R, gdzie U to napięcie w woltach, I to natężenie prądu w amperach, a R to opór w omach. Jeśli rośnie opór albo natężenie, napięcie w takim układzie też musi odpowiednio wzrosnąć.
To jednak nie jedyny zapis, z jakiego korzystam. W fizyce napięcie można też opisać jako pracę przypadającą na jednostkę ładunku: U = W / q. Taki zapis jest bardziej definicyjny, bo pokazuje, że napięcie nie jest „siłą prądu”, tylko różnicą energii, która pcha ładunki między dwoma punktami obwodu. W praktyce obie perspektywy są potrzebne, bo jedna pomaga policzyć wartość, a druga rozumieć, co ta wartość naprawdę oznacza.
Jeśli mam zapamiętać tylko jeden wniosek, to ten: napięcie nie płynie przez przewód, tylko występuje między punktami obwodu. To ważne rozróżnienie, bo później bardzo łatwo zrozumieć, skąd biorą się spadki napięcia na rezystorach, diodach czy elementach zasilania procesora. I właśnie dlatego warto od razu sprawdzić, kiedy takie liczenie działa, a kiedy już nie wystarczy.
Kiedy prawo Ohma wystarcza, a kiedy już nie
Prawo Ohma działa dobrze wtedy, gdy element zachowuje się liniowo, a temperatura nie zmienia oporu w istotny sposób. Dla metalowego przewodnika, rezystora czy prostego fragmentu obwodu to zwykle najlepszy punkt startu. Jeśli więc masz dwa z trzech parametrów, trzeci obliczysz bez zgadywania.
W praktyce zaczynają się schody przy elementach nieliniowych. Diody, LED-y, tranzystory, zasilacze impulsowe czy układy o wyraźnie zmiennej charakterystyce nie opisują się jednym stałym oporem. Tam samo równanie U = I × R bywa zbyt uproszczone, bo „R” nie jest stałe w całym zakresie pracy. Dodatkowo opór zależy od temperatury, więc układ rozgrzany może zachowywać się inaczej niż ten sam układ zimny.
Jeżeli pracujesz z prądem przemiennym albo z obwodem zawierającym cewki i kondensatory, dochodzą jeszcze pojęcia reaktancji i impedancji. Wtedy samo liczenie napięcia z oporu bywa za mało, bo trzeba uwzględnić sposób, w jaki elementy reagują na częstotliwość. To ważne rozróżnienie, bo wielu początkujących traktuje każdy obwód tak, jakby był złożony wyłącznie z rezystorów.
Właśnie dlatego w kolejnym kroku pokazuję praktyczne przykłady, w których łatwo sprawdzić, kiedy który zapis ma sens.
Jak policzyć napięcie w praktyce na prostych przykładach
W obliczeniach najważniejsze jest to, żeby najpierw ustalić, co już wiesz. Jeśli masz prąd i opór, używasz U = I × R. Jeśli znasz moc i natężenie, wygodniejszy będzie zapis U = P / I. A gdy liczysz napięcie z definicji, sięgasz po U = W / q.
| Sytuacja | Wzór | Przykład obliczenia | Wynik |
|---|---|---|---|
| Znasz prąd i opór | U = I × R | 2 A × 4 Ω | 8 V |
| Znasz moc i prąd | U = P / I | 60 W / 5 A | 12 V |
| Znasz pracę i ładunek | U = W / q | 10 J / 2 C | 5 V |
W takich przykładach lubię od razu sprawdzać jednostki. Jeżeli wstawisz ampery, omy i wolty w złej kolejności, wynik wyjdzie „ładny” tylko na papierze. Dla obliczeń praktycznych to nadal za mało, dlatego zawsze pilnuję, czy wynik rzeczywiście ma sens w danym układzie. Na przykład 8 V na rezystorze przy 2 A brzmi wiarygodnie, ale już 8 V na pojedynczej diodzie LED bez dodatkowego ograniczenia prądu zwykle oznacza, że coś w założeniach jest nie tak.
W praktyce to właśnie ten etap odróżnia poprawne zadanie szkolne od realnego projektu elektronicznego. Liczba musi zgadzać się nie tylko matematycznie, ale też z zachowaniem konkretnego elementu. Dlatego obok samego wzoru zawsze warto znać kontekst zastosowania.
Napięcie w komputerach i elektronice użytkowej
Gdy patrzę na sprzęt komputerowy, napięcie przestaje być tylko szkolnym symbolem, a zaczyna decydować o stabilności całego zestawu. Zasilacz dostarcza jedno napięcie, płyta główna i VRM, czyli układ odpowiadający za obniżanie i stabilizowanie napięcia dla procesora, przetwarzają je na niższe poziomy, a procesor, pamięć czy układy pomocnicze pracują już w swoich własnych zakresach. To właśnie dlatego w opisach podzespołów tak często pojawiają się konkretne wartości w woltach, a nie tylko same waty.
W praktyce warto kojarzyć kilka typowych sytuacji: klasyczne baterie mają niskie napięcie jednostkowe, zasilanie USB opiera się na 5 V, a procesor w komputerze nie pracuje bezpośrednio z napięciem z zasilacza, tylko z obniżonym i precyzyjnie kontrolowanym poziomem na płycie. Dla użytkownika oznacza to jedno: przy ocenie jakości sprzętu nie patrzę wyłącznie na moc zasilacza, ale też na to, czy napięcia są stabilne i czy sekcja zasilania płyty potrafi utrzymać obciążenie procesora bez niepotrzebnych wahań.
To ma znaczenie szczególnie przy modernizacji komputera. Szybszy procesor, mocniejsza karta graficzna czy dodatkowe dyski zwiększają zapotrzebowanie na energię, a więc i na stabilne warunki pracy zasilania. Jeżeli napięcie siada pod obciążeniem, objawy bywają mylące: restarty, błędy systemu, spadki wydajności albo niestabilność przy dłuższym obciążeniu. Właśnie dlatego w elektronice komputerowej sama liczba watów nie mówi wszystkiego, dopóki nie sprawdzisz, jak układ radzi sobie z napięciem pod obciążeniem.
W praktyce ta zasada pomaga też przy wyborze zasilacza do zestawu z mocnym procesorem. Dwie jednostki o podobnej mocy deklarowanej mogą zachowywać się zupełnie inaczej, jeśli jedna trzyma napięcia stabilnie, a druga mocno je rozjeżdża przy skoku obciążenia. I właśnie tutaj teoria zaczyna mieć bezpośredni wpływ na jakość pracy całego komputera.
Najczęstsze błędy przy liczeniu i pomiarze
Najwięcej pomyłek widzę w trzech miejscach: przy doborze wzoru, przy interpretacji jednostek i przy samym pomiarze. To ostatnie bywa szczególnie zdradliwe, bo multimetr pokazuje wynik, który wygląda wiarygodnie, nawet jeśli został uzyskany w złym trybie. Dlatego wolę sprawdzać cały proces krok po kroku, zamiast zakładać, że problem leży w samym układzie.
| Błąd | Co się dzieje | Lepsze podejście |
|---|---|---|
| Mylenie napięcia z natężeniem | Wynik opisuje inną wielkość niż ta, której szukasz | Najpierw ustal, czy potrzebujesz U, I czy R |
| Użycie prawa Ohma dla elementu nieliniowego | Obliczenia nie zgadzają się z rzeczywistą pracą układu | Sprawdź charakterystykę elementu i warunki pracy |
| Brak kontroli jednostek | Wynik liczbowy wygląda poprawnie, ale nie ma sensu fizycznego | Za każdym razem kontroluj wolty, ampery, omy, dżule i kulomby |
| Zły sposób podłączenia miernika | Pomiar jest fałszywy albo można uszkodzić bezpiecznik w mierniku | Napięcie mierz równolegle, a prąd szeregowo |
| Ignorowanie obciążenia | Napięcie bez obciążenia wygląda dobrze, ale pod pracą układ siada | Sprawdź wynik także w warunkach rzeczywistego obciążenia |
Przy pomiarze multimetr ustawiam do napięcia i podłączam go równolegle do elementu. Natężenie mierzy się inaczej, bo amperomierz wpina się szeregowo. To drobiazg, ale właśnie na tym etapie najłatwiej uszkodzić bezpiecznik w mierniku albo uzyskać wynik, który nic nie mówi o rzeczywistym działaniu układu. Gdy pracuję z siecią 230 V, traktuję temat jeszcze ostrożniej: najpierw sprawdzam zakres przyrządu, izolację przewodów i sensowność całego pomiaru, dopiero potem przykładam końcówki.
W praktyce najwięcej zyskuje ten, kto nie myli samego obliczenia z kontrolą całego układu. Napięcie można policzyć szybko, ale poprawny pomiar i dobra interpretacja wyniku wymagają już trochę więcej uwagi.
Zanim podłączysz zasilanie, sprawdź te trzy rzeczy
- Czy nominalne napięcie elementu lub modułu zgadza się z tym, co faktycznie podajesz na wejście.
- Czy układ ma zapas prądowy i czy zasilacz nie pracuje na granicy możliwości.
- Czy polaryzacja jest prawidłowa i czy potrzebny jest element ograniczający prąd, na przykład rezystor dla LED.
W praktyce właśnie ten krótki audyt oszczędza najwięcej czasu. Jeśli napięcie jest poprawne, ale układ nie ma ograniczenia prądu albo pracuje poza zakresem, obliczenia przestają pomagać. Dlatego przy elektronice wolę sprawdzić trzy liczby dwa razy, niż potem szukać przyczyny niestabilnej pracy całego zestawu.
