Podłączenie podwójnego gniazda wygląda na drobiazg, ale w instalacji elektrycznej drobiazgami zwykle są właśnie rzeczy najważniejsze: poprawne zaciski, właściwy przekrój przewodu i pewny styk ochronny. Poniżej rozpisuję schemat połączeń, pokazuję kolejność pracy i wyjaśniam, kiedy montaż jest prosty, a kiedy lepiej nie iść na skróty. To ma być praktyczna ściąga, a nie teoria dla samej teorii.
Najważniejsze zasady przed montażem gniazda podwójnego
- Najpierw wyłącz obwód i sprawdź brak napięcia testerem dwubiegunowym.
- W typowej instalacji pracujesz na trzech żyłach: L, N i PE.
- W wielu modelach gniazd podwójnych obciążalność 16 A jest wspólna dla obu wyjść, więc nie traktuję ich jak dwóch osobnych obwodów.
- Jeśli gniazdo ma zaciski przelotowe, możesz prowadzić zasilanie dalej bez improwizowania w puszce.
- Brak przewodu ochronnego, uszkodzona izolacja albo zbyt ciasna puszka to sygnał, że trzeba się zatrzymać.
Co trzeba ustalić, zanim ruszysz z przewodami
Zaczynam od rozpoznania instalacji, bo od tego zależy wszystko inne. W nowym układzie zwykle mam trzy żyły i jasny podział na fazę, neutralny oraz ochronny. W starszych mieszkaniach bywa gorzej: przewody są krótsze, kolory mniej czytelne, a puszka potrafi być za płytka na dodatkowe mostki i złączki.
W materiałach ZPE kolor przewodu ochronnego opisano jako żółto-zielony, neutralnego jako niebieski, a fazowego jako brązowy, czarny, czerwony albo szary. To wygodne, ale ja i tak nie ufam wyłącznie kolorom w starszych instalacjach. Jeśli coś się nie zgadza z opisem albo przewody wyglądają na przerabiane, sprawdzam to pomiarem, a nie domysłem.
| Sytuacja w puszce | Co to oznacza | Jak do tego podchodzę |
|---|---|---|
| Są trzy żyły: L, N, PE | Najprostszy, typowy wariant | Podłączam zgodnie z oznaczeniami i sprawdzam docisk zacisków |
| Są tylko dwie żyły | Brak ochrony albo stara instalacja | Nie montuję gniazda „na skróty”; najpierw ocena stanu instalacji |
| Przewody są aluminiowe lub kruche | Większe ryzyko urwania żyły i grzania styku | Pracuję ostrożnie, a przy wątpliwościach kieruję to do elektryka |
| Puszka jest płytka | Mało miejsca na przewody i mostki | Rozważam głębszą puszkę albo osprzęt z wygodniejszymi zaciskami |
Jeśli ten etap mam już rozpisany, schemat staje się dużo prostszy. Później chodzi głównie o to, żeby nie pomylić torów i nie zostawić luźnych żył w środku.

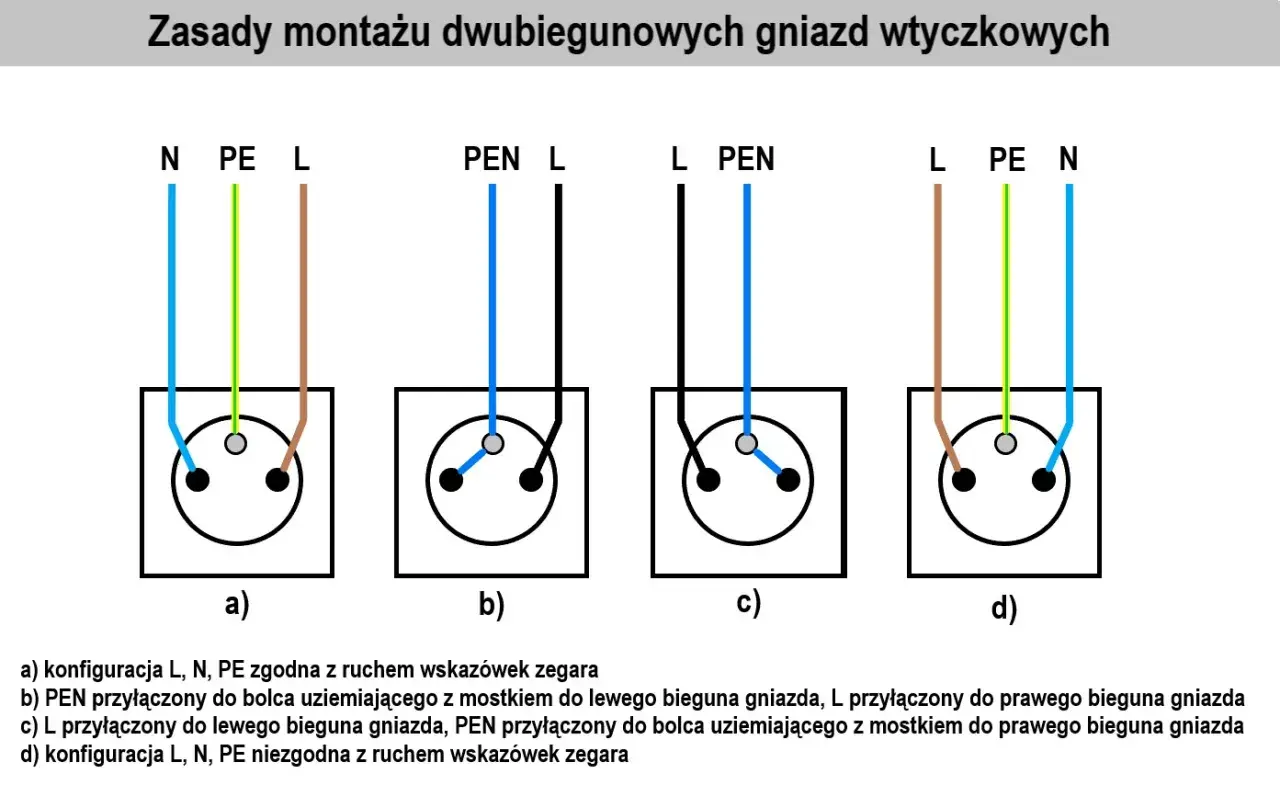

Schemat podłączenia, który naprawdę upraszcza montaż
W praktyce patrzę na gniazdo jak na dwa punkty odbioru z jednego zasilania. Faza trafia na L, neutralny na N, a ochronny na PE. Jeśli osprzęt ma wspólne zaciski albo zaciski przelotowe, instalacja jest czytelna. Jeśli nie, robię połączenia w puszce z użyciem odpowiednich złączek, zamiast wciskać kilka żył tam, gdzie producent tego nie przewidział.
Zasilanie z puszki
L ───────────────► L
N ───────────────► N
PE ───────────────► PE
Wariant z przelotem przewodów
L in ──┬──────────► L
└──────────► dalej
N in ──┬──────────► N
└──────────► dalej
PE in ──┬──────────► PE
└──────────► dalej
Schneider Electric w instrukcjach podwójnego osprzętu pokazuje wprost, że w niektórych modelach są osobne zaciski przelotowe do rozszerzania obwodu, więc nie każdy podwójny mechanizm wygląda identycznie od środka. To ważne, bo dobry schemat nie polega na zgadywaniu, tylko na dopasowaniu do konkretnego modelu.
| Zacisk | Funkcja | Najczęściej spotykany kolor | Na co zwracam uwagę |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny, szary | Nie mylę go z N i nie robię mostków „na oko” |
| N | Przewód neutralny | Niebieski | Wchodzi do właściwego zacisku i nie może być luźny |
| PE | Przewód ochronny | Żółto-zielony | To najważniejszy styk bezpieczeństwa, więc musi trzymać najmocniej |
Jeżeli masz model z opisem typu 2P+Z, dwa gniazda są funkcjonalnie wspólne, ale to nie oznacza, że można je przeciążyć jak dwa oddzielne tory. Na tym etapie najczęściej wychodzi też, czy montaż jest prosty, czy wymaga poprawki w puszce.
Jak podłączam gniazdo podwójne krok po kroku
Ja robię to zawsze w tej samej kolejności, bo porządek zmniejsza ryzyko pomyłki. Najpierw odcinam zasilanie i sprawdzam brak napięcia. Potem oglądam puszkę, długość żył i stan izolacji. Dopiero na końcu wchodzę z podłączaniem zacisków.
- Wyłączam właściwy obwód w rozdzielnicy i potwierdzam brak napięcia testerem dwubiegunowym.
- Otwieram puszkę i sprawdzam, czy przewody nie są nadłamane, przegrzane albo zbyt krótkie.
- Przygotowuję żyły tak, aby miedź była równo odizolowana i nie wystawała poza zacisk.
- Podłączam najpierw PE, potem N, a na końcu L.
- Jeśli gniazdo ma zaciski przelotowe, wprowadzam przewód zasilający i przewód dalej zgodnie z instrukcją osprzętu.
- Układam żyły w puszce bez ostrych załamań i bez ściskania ich ramką.
- Przykręcam mechanizm, sprawdzam poziom i dopiero wtedy zamykam osprzęt.
W praktyce najwięcej problemów robi nie sam schemat, tylko pośpiech. Luźny zacisk, źle wsunięta żyła albo brak miejsca w puszce potrafią dać objawy dopiero po kilku dniach: nagrzewanie, trzaski albo przerywanie kontaktu.
Jeśli montuję gniazdo w miejscu, gdzie przewody mają dalej iść do następnego punktu, nie łączę wszystkiego „na skrętkę”. Wtedy korzystam z zacisków przelotowych albo złączek instalacyjnych, bo to daje stabilniejsze i czytelniejsze połączenie.
Jakie kable i osprzęt wybieram do takiego gniazda
Do typowego obwodu gniazd w mieszkaniu najczęściej widzę przewód miedziany 3 x 2,5 mm². To rozsądny punkt wyjścia dla standardowego gniazda 16 A, zwłaszcza jeśli obwód ma zasilać sprzęt domowy, komputerowy, routery, monitor czy ładowarki. Przy większym obciążeniu liczy się już nie samo gniazdo, ale cały obwód, zabezpieczenie i jakość połączeń.
| Element | Co wybieram | Dlaczego to ma znaczenie |
|---|---|---|
| Przewód | 3 x 2,5 mm² Cu w typowej instalacji gniazd | Daje sensowny zapas na standardowe obciążenia i lepiej znosi pracę na 16 A |
| Gniazdo | 2P+Z, najlepiej 16 A | To standard dla domowych odbiorników i sprzętu biurowego |
| Puszka | Głęboka, jeśli jest mało miejsca | Ułatwia ułożenie mostków i ogranicza docisk przewodów pod mechanizmem |
| Złączki | Odpowiednie do przekroju żył | Pomagają przy przelotach i porządkują połączenia w puszce |
| Zaciski | Śrubowe albo bezśrubowe, zgodne z osprzętem | Ważna jest zgodność z instrukcją, nie sam typ z nazwy |
Przy podwójnym gnieździe pamiętam też o tym, że oba otwory nie oznaczają podwojonej mocy. Jeśli osprzęt ma wspólną obciążalność 16 A, to mówimy o około 3680 W przy 230 V, a nie o „dwóch osobnych trzydziestu sześciu setkach”. Do komputera, monitora i ładowarek to zwykle wystarczy. Do czajnika, grzejnika i innych mocnych odbiorników już nie traktuję takiego punktu jako uniwersalnego rozwiązania.
W dobrze zrobionej instalacji nie ma tu magii: są odpowiednie żyły, dobry zacisk i sensowny zapas miejsca. Kiedy coś z tych trzech elementów siada, kłopoty zwykle wychodzą szybciej, niż chciałbym.
Najczęstsze błędy, które widać dopiero po włączeniu zasilania
Najgorsze błędy przy gniazdach są banalne, ale kosztowne. Sam najczęściej widzę nieprawidłowo wsunięte żyły, pomieszane zaciski i próbę upchnięcia zbyt wielu przewodów w jednej komorze. Z zewnątrz wszystko wygląda dobrze, a problem wychodzi dopiero wtedy, gdy styk zaczyna się grzać.
- Pomylenie L z N - gniazdo może działać pozornie poprawnie, ale instalacja przestaje być uporządkowana.
- Brak PE - to nie jest detal estetyczny, tylko realny problem bezpieczeństwa.
- Zbyt krótko odizolowana żyła - miedź nie trzyma dobrze i połączenie robi się niestabilne.
- Za długie gołe końcówki - ryzyko zwarcia rośnie natychmiast po wsunięciu mechanizmu w puszkę.
- Upychanie przewodów na siłę - izolacja się niszczy, a ramka nie siada równo.
- Ignorowanie przelotu - jeśli obwód idzie dalej, połączenie musi to uwzględniać od początku.
Najbardziej zdradliwy błąd to dla mnie luźny zacisk ochronny. Gniazdo może wyglądać na sprawne, ale jeśli styk PE nie trzyma pewnie, tracisz najważniejszy element ochrony przy uszkodzeniu sprzętu. Dlatego właśnie przy montażu nigdy nie kończę na samym „da się włożyć wtyczkę”.
Jeżeli w puszce widzę przewody, których nie da się ułożyć bez mocnego ściskania, nie zamykam tego na siłę. Lepiej poprawić miejsce pracy niż później poprawiać skutki przegrzania.
Co sprawdzam po montażu, zanim zamknę puszkę
Po złożeniu osprzętu wracam do prostych kontroli. Sprawdzam, czy mechanizm siedzi równo, czy nie ma luzu na ramce i czy żaden przewód nie został przycięty przez obudowę. Potem włączam obwód i testuję gniazdo lekkim odbiornikiem, a nie od razu najmocniejszym sprzętem z domu.
Ja patrzę też na to, czy gniazdo nie wydaje dziwnych dźwięków, nie pachnie nagrzaną izolacją i nie robi się ciepłe po krótkim obciążeniu. Jeśli wszystko jest stabilne, przewody są ułożone swobodnie, a pokrywa zamyka się bez docisku, uznaję montaż za poprawny. Gdy cokolwiek budzi wątpliwości, wracam do puszki zamiast liczyć, że „samo się ułoży”.
W elektryce najwięcej daje nie odwaga, tylko konsekwencja: poprawny układ żył, sensowny dobór kabla, porządny zacisk i kontrola po uruchomieniu. Przy podwójnym gnieździe to wystarcza, żeby działało długo i bez nerwów.
