W domowej instalacji elektrycznej najwięcej problemów robi nie sam kabel, tylko to, czy jego żyły są poprawnie przypisane do funkcji i dobrze połączone. Ten tekst wyjaśnia, czym jest przewód neutralny, jak odróżnić go od ochronnego i fazowego oraz na co uważać przy remoncie, wymianie gniazd, przedłużaczy i zasilania sprzętu komputerowego. Z mojego punktu widzenia to temat, który warto rozumieć nie tylko z powodów bezpieczeństwa, ale też dlatego, że wiele dziwnych usterek w domu zaczyna się właśnie od źle prowadzonego N.
Najważniejsze fakty o neutralnym przewodzie w instalacji
- Neutralny zamyka obwód i w normalnej pracy przenosi prąd powrotny.
- W Polsce niebieski kolor jest zarezerwowany dla żyły N, a żółto-zielony dla PE.
- W nowych obwodach ochronny i neutralny powinny być rozdzielone; PEN spotyka się głównie w starszych układach.
- Luźny lub przerwany N może powodować migotanie świateł, resetowanie sprzętu i niebezpieczne przepięcia między obwodami.
- Do typowych obwodów domowych stosuje się najczęściej przewody 3-żyłowe, a w trójfazie 5-żyłowe.
Czym jest żyła neutralna i po co jest w obwodzie
Najprościej mówiąc, żyła neutralna jest drogą powrotną prądu w obwodzie prądu przemiennego. W typowej sieci 230 V prąd wypływa z fazy, przechodzi przez odbiornik i wraca właśnie tą żyłą do punktu neutralnego źródła zasilania. To dlatego neutralny jest elementem roboczym, a nie dodatkiem „na wszelki wypadek”.
Ja nie lubię skrótu myślowego, w którym N nazywa się po prostu „zerem”, bo on myli ludzi przy modernizacjach. W normalnych warunkach potencjał tej żyły jest bliski ziemi, ale bliski 0 V nie znaczy bezpieczny w każdej sytuacji. Jeśli połączenie jest słabe, obciążenie duże albo obwód rozdzielony nierówno, neutralny zaczyna zachowywać się jak pełnoprawny przewód prądowy.
| Oznaczenie | Funkcja | Prąd w normalnej pracy | Typowe oznaczenie kolorem | Co warto zapamiętać |
|---|---|---|---|---|
| L | Żyła fazowa | Tak | Brązowy, czarny, szary | To na niej pojawia się napięcie względem N i PE. |
| N | Żyła neutralna | Tak, w normalnej pracy | Niebieski | Zamyka obwód i wraca do źródła zasilania. |
| PE | Ochrona przeciwporażeniowa | Nie | Żółto-zielony | Nie służy do zasilania odbiornika. |
| PEN | Łączona funkcja N i PE | Tak | Oznaczenie mieszane, zależnie od układu | Występuje głównie w starszych instalacjach TN-C. |
Ta różnica wydaje się drobna, ale w praktyce decyduje o tym, czy instalacja działa zgodnie z założeniem, czy tylko „na oko”. I właśnie dlatego kolor przewodów oraz sposób ich identyfikacji mają tak duże znaczenie.
Jak rozpoznać ją w instalacji i nie pomylić z innymi żyłami
W nowej instalacji kolor naprawdę pomaga, ale tylko wtedy, gdy traktuje się go jako pierwszy trop, a nie ostateczny dowód. W normie PN-HD 308 S2 niebieski jest zarezerwowany dla przewodu neutralnego, a żółto-zielony dla ochronnego. Pozostałe barwy, zwykle brązowy, czarny i szary, przypadają żyłom fazowym.
Kolor to tylko pierwszy trop
W nowym kablu mogę dość szybko odczytać funkcję żyły po izolacji, ale w starszych instalacjach nie zakładam, że wszystko jest zgodne z dzisiejszym standardem. Po latach remontów zdarzają się przewody, które były oznaczane taśmą, przekładane między puszkami albo używane do innych zadań niż pierwotnie. Dlatego niebieska izolacja nie daje mi pełnej pewności, jeśli instalacja była wielokrotnie przerabiana.
- Niebieski zwykle oznacza N, ale w starej instalacji mógł zostać wykorzystany inaczej.
- Żółto-zielony powinien być zarezerwowany wyłącznie dla PE lub PEN.
- Brązowy, czarny i szary najczęściej oznaczają żyły fazowe.
- Jeśli widzę oznaczenia mieszane, zakładam, że ktoś już wcześniej przerabiał obwód.
Przeczytaj również: Jaki kabel do termostatu pokojowego, aby uniknąć problemów z instalacją?
Pomiar daje pewność
Jeśli chcę mieć pewność, sięgam po właściwy tester, a nie po domysły. Dwubiegunowy próbnik albo multimetr pomagają potwierdzić funkcję żyły, ale same w sobie nie zastępują wiedzy o układzie instalacji. Przy pracy z napięciem sieciowym to ważne, bo błędna identyfikacja przewodu bywa bardziej niebezpieczna niż brak identyfikacji.
W praktyce staram się pamiętać o jednej rzeczy: kolor mówi dużo, ale nie wszystko. Gdy coś się nie zgadza, sprawdzam układ zasilania, dokumentację modernizacji i stan połączeń, zanim uznam kabel za poprawnie opisany. I właśnie tu zaczyna się temat bezpieczeństwa, który dla wielu osób jest bardziej zaskakujący, niż się wydaje.
Dlaczego neutralny nie jest bezpiecznym zerem
Neutralny bywa mylący, bo w dobrze działającym obwodzie zwykle nie „gryzie” tak jak faza. To jednak nie znaczy, że można go traktować jak przewód ochronny. Gdy połączenie się poluzuje, pojawia się opór, grzanie, spadek napięcia i cała seria efektów ubocznych, które potrafią wyglądać jak losowa awaria sprzętu.
W domu objawia się to często bardzo prozaicznie: przygasaniem LED-ów, migotaniem monitorów, resetami routera, dziwnym zachowaniem zasilaczy komputerowych albo nierówną pracą urządzeń na jednej linii. To są symptomy, nie gotowa diagnoza, ale luźny neutralny potrafi zrobić więcej szkody niż zwykłe wyłączenie bezpiecznika. W układach trójfazowych ryzyko rośnie jeszcze bardziej, bo przy niesymetrycznym obciążeniu napięcia między obwodami mogą wyraźnie „pływać”.
Warto też pamiętać o różnicówce 30 mA. Ona jest ważnym elementem ochrony, ale nie naprawi źle skręconego zacisku ani pękniętej żyły. Jeśli neutralny jest uszkodzony, wyłącznik różnicowoprądowy nie powinien być traktowany jak dowód, że wszystko jest w porządku. Właśnie dlatego przy awariach zasilania elektroniki nie patrzę wyłącznie na sam zasilacz czy listwę, tylko na całą drogę prądu w instalacji.
Żeby dobrze zrozumieć, skąd biorą się takie problemy, trzeba jeszcze spojrzeć na starsze układy sieci i na to, jak traktuje się przewód PEN.
Stare instalacje, układ PEN i gdzie kończy się tolerancja

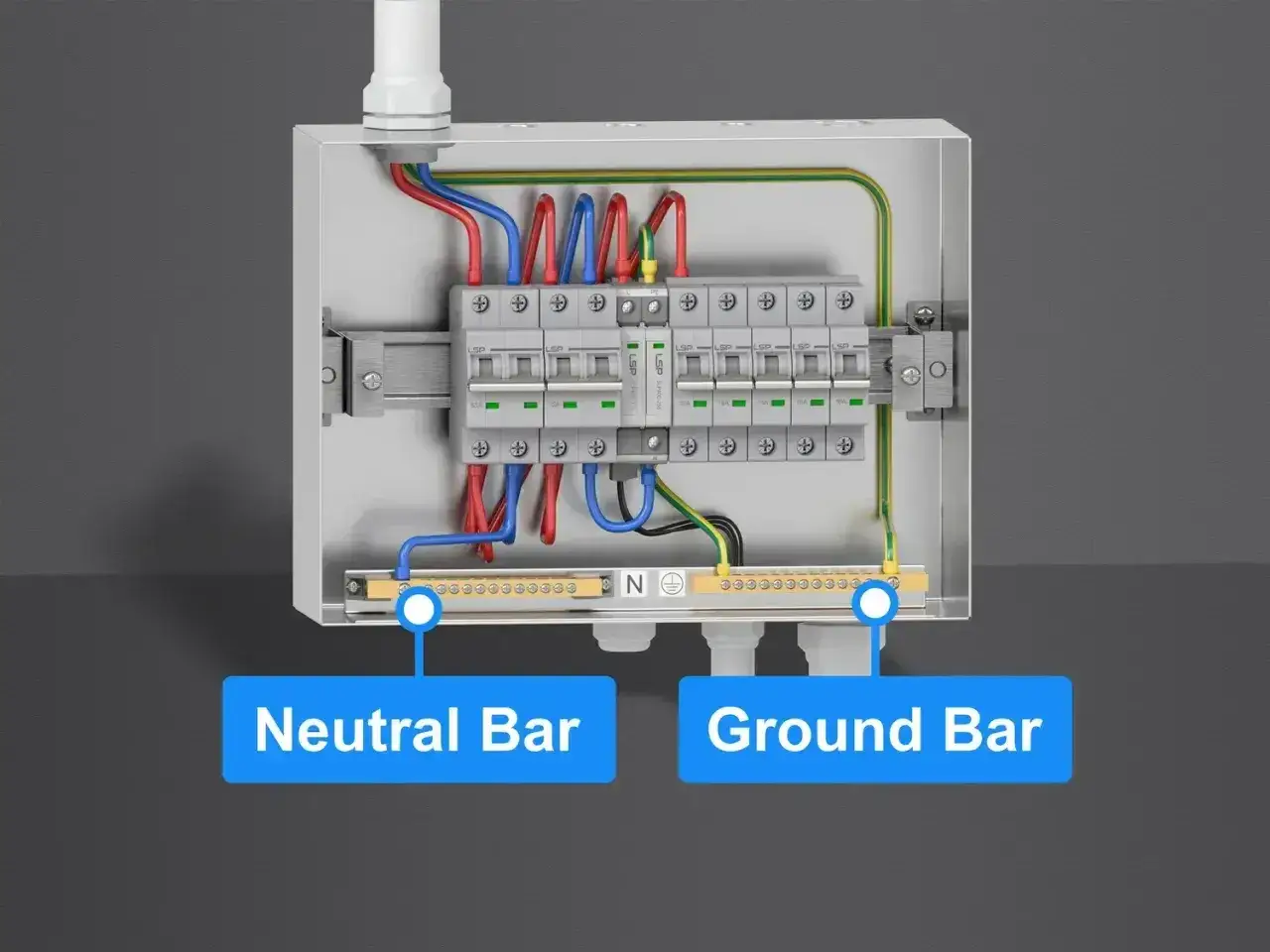

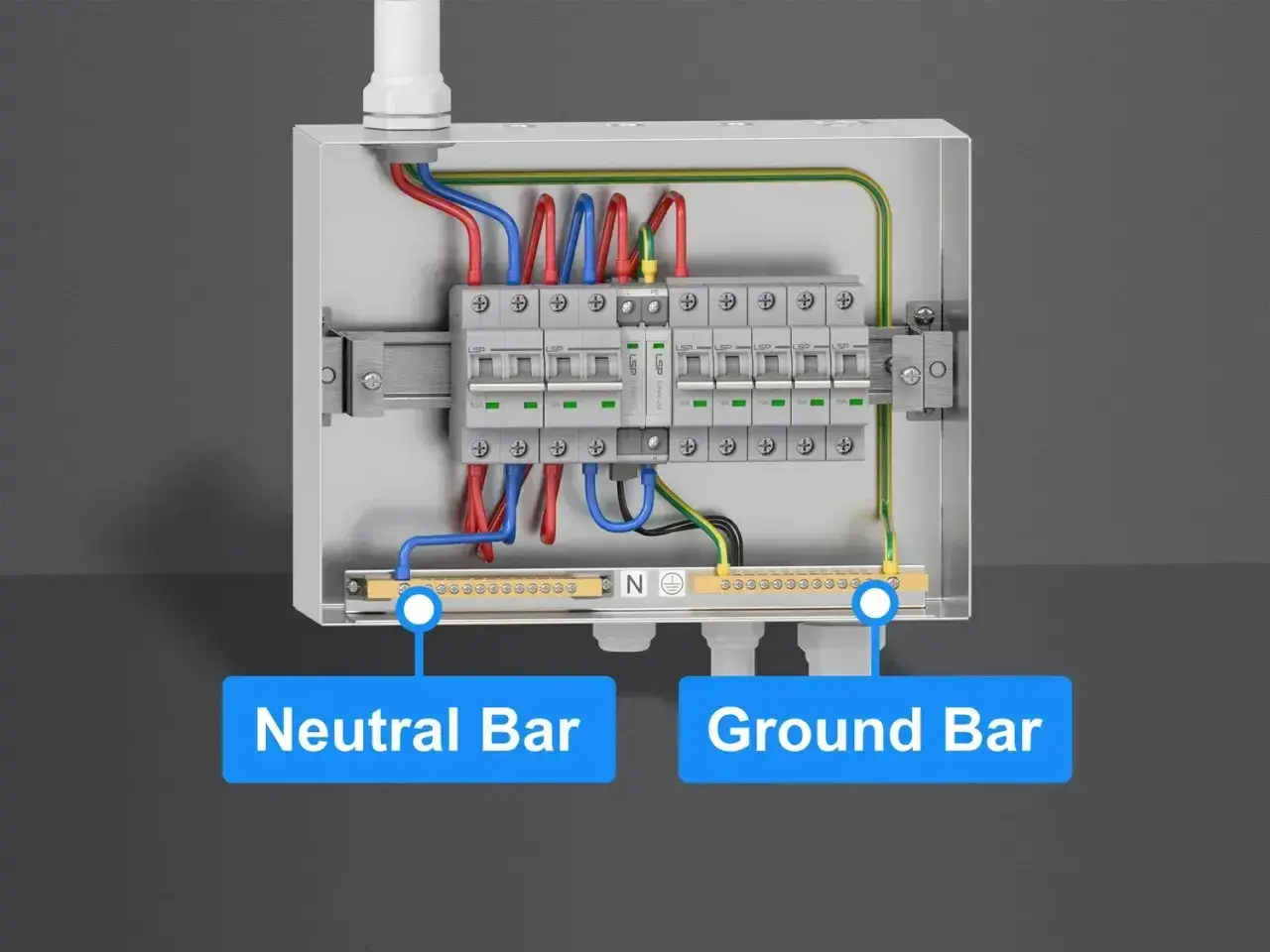

W starszych budynkach spotyka się układ TN-C, w którym jedna żyła pełni jednocześnie funkcję ochronną i neutralną jako PEN. To rozwiązanie ma swoje historyczne uzasadnienie, ale w obwodach odbiorczych jest dziś mocno ograniczane. W praktyce nowoczesne instalacje dążą do rozdzielenia funkcji na osobne N i PE, czyli do układu TN-S albo TN-C-S z jednym, dobrze określonym punktem rozdziału.
Tu nie ma miejsca na skróty. Jeśli PEN ma działać poprawnie, musi spełniać wymagania dotyczące przekroju i prowadzenia, a po rozdziale nie wolno już łączyć N i PE „bo tak będzie prościej”. Zgodnie z wymaganiami dla budynków w obwodach rozdzielczych i odbiorczych trzeba stosować oddzielny przewód ochronny i neutralny, a to bardzo dobrze pokazuje, dlaczego prowizorki są złym pomysłem. W praktyce przewód PEN używa się tylko tam, gdzie układ i norma na to pozwalają, a dla miedzi przyjmuje się zwykle co najmniej 10 mm².
| Układ | Jak wygląda N i PE | Gdzie spotykany | Na co uważać |
|---|---|---|---|
| TN-C | Wspólny PEN | Starsze budynki i stare odcinki sieci | Duże ograniczenia, brak osobnego PE i N w całym obwodzie. |
| TN-S | Osobne N i PE | Nowsze instalacje odbiorcze | Najczytelniejszy i najbezpieczniejszy układ dla odbiorników. |
| TN-C-S | PEN do punktu rozdziału, dalej N i PE | Wiele modernizacji i nowych rozdzielnic | Rozdział robi się w jednym, kontrolowanym miejscu, nie w gniazdku. |
Ja traktuję ten podział jako granicę między instalacją „jakoś działającą” a instalacją, którą można realnie utrzymywać i rozbudowywać bez zgadywania. Gdy ten układ jest jasny, można sensownie przejść do samego doboru przewodu do konkretnego obwodu.
Jak dobrać kabel do obwodu z neutralnym
Sam fakt, że obwód ma żyłę neutralną, nie mówi jeszcze wszystkiego o doborze przewodu. Liczą się też prąd obciążenia, długość trasy, sposób ułożenia, temperatura otoczenia i zabezpieczenie. W domowych instalacjach najczęściej spotykam jednak dwa klasyczne punkty odniesienia: 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd wtyczkowych.
W praktyce nie dobieram kabla wyłącznie po przekroju. Jeżeli obciążenie jest większe, trasa długa albo w jednym obwodzie pracuje dużo sprzętu, potrzeba bardziej ostrożnego podejścia. To samo dotyczy stanowisk komputerowych: tani przedłużacz bez pełnego PE, z cienkimi stykami i słabymi zaciskami, potrafi zepsuć stabilność całego zestawu.
| Zastosowanie | Najczęstszy przewód | Dlaczego akurat taki | Na co patrzeć |
|---|---|---|---|
| Oświetlenie | 3 x 1,5 mm² | Zwykle wystarcza przy małych obciążeniach i krótszych trasach. | Liczba punktów świetlnych, długość obwodu i sposób prowadzenia. |
| Gniazda pokojowe | 3 x 2,5 mm² | Daje lepszą rezerwę na sprzęt codziennego użytku. | Zabezpieczenie obwodu, jakość połączeń, obciążenie jednoczesne. |
| Stanowisko PC, listwa, UPS | 3-żyłowy z PE | Chroni obudowy i pozwala działać filtracji przeciwzakłóceniowej. | Ciągłość PE, stan styków i brak prowizorycznych przejściówek. |
| Obwód trójfazowy | 5-żyłowy | Oddzielne L1, L2, L3, N i PE ułatwiają bezpieczne zasilanie. | Równomierne obciążenie faz i poprawny punkt rozdziału przewodów. |
W sprzęcie komputerowym szczególnie cenię dobrze wykonane połączenia i pełną ochronę przewodami. Zysk z „mocniejszej” listwy jest mniejszy niż z poprawnie poprowadzonego kabla, porządnej rozdzielnicy i braku luźnych styków. Dlatego przy zakupie przewodu patrzę nie tylko na przekrój, ale też na jakość wykonania i realne warunki pracy, bo właśnie tu najłatwiej o błąd.
Co sprawdzić przed modernizacją gniazd i stanowiska komputerowego
Przed remontem albo rozbudową obwodów robię krótką kontrolę kilku rzeczy. Sprawdzam, czy w gniazdach rzeczywiście jest ciągły PE, czy niebieska żyła nie została użyta do innej funkcji bez oznaczenia, czy zaciski nie są przegrzane i czy listwy oraz przedłużacze mają pełny tor ochronny. To proste punkty, ale w praktyce wyłapują większość problemów jeszcze zanim staną się kosztowne.
- czy przewód ochronny jest ciągły na całej trasie,
- czy niebieska żyła nie została „pożyczona” do czegoś innego,
- czy zaciski są dokręcone i nie noszą śladów grzania,
- czy RCD 30 mA działa po naciśnięciu testu,
- czy przedłużacz lub listwa do PC ma pełny styk ochronny i odpowiedni przekrój.
Jeśli modernizuję pokój, biuro domowe albo kącik z komputerem, najczęściej największą różnicę robi nie egzotyczny osprzęt, tylko poprawne rozdzielenie funkcji N i PE oraz porządny kabel dobrany do obciążenia. Przy starej albo niepewnej instalacji nie próbuję zgadywać, tylko zlecam ocenę elektrykowi, bo na neutralnym nie warto oszczędzać ani liczyć na szczęście.
