W okablowaniu sieciowym wybór między T568A i T568B w złączach RJ45, czyli popularnych 8P8C, nie wpływa na szybkość łącza, ale ma znaczenie dla spójności całej instalacji. Ja traktuję tę decyzję przede wszystkim jako kwestię porządku, dokumentacji i uniknięcia błędów przy zarabianiu kabli. Poniżej pokazuję, czym różnią się oba układy, kiedy wybrać każdy z nich i jak nie wpaść w typowe pułapki przy pracy z przewodami sieciowymi.
Najważniejsze decyzje przed zaciśnięciem kabla RJ45
- T568A i T568B różnią się tylko zamianą par zielonej i pomarańczowej na pinach 1, 2, 3 i 6.
- Oba układy działają tak samo pod względem transmisji, więc nie ma tu standardu „szybszego”.
- Najważniejsze jest, aby w całej instalacji trzymać się jednego schematu i nie mieszać go przypadkowo.
- Końcówka A na jednym końcu i B na drugim tworzy układ krosowy, a nie zwykły patchcord.
- Najwięcej błędów wynika nie z samego wyboru A/B, tylko z rozplecenia par i złego wciśnięcia żył.
Czym naprawdę różni się T568A od T568B

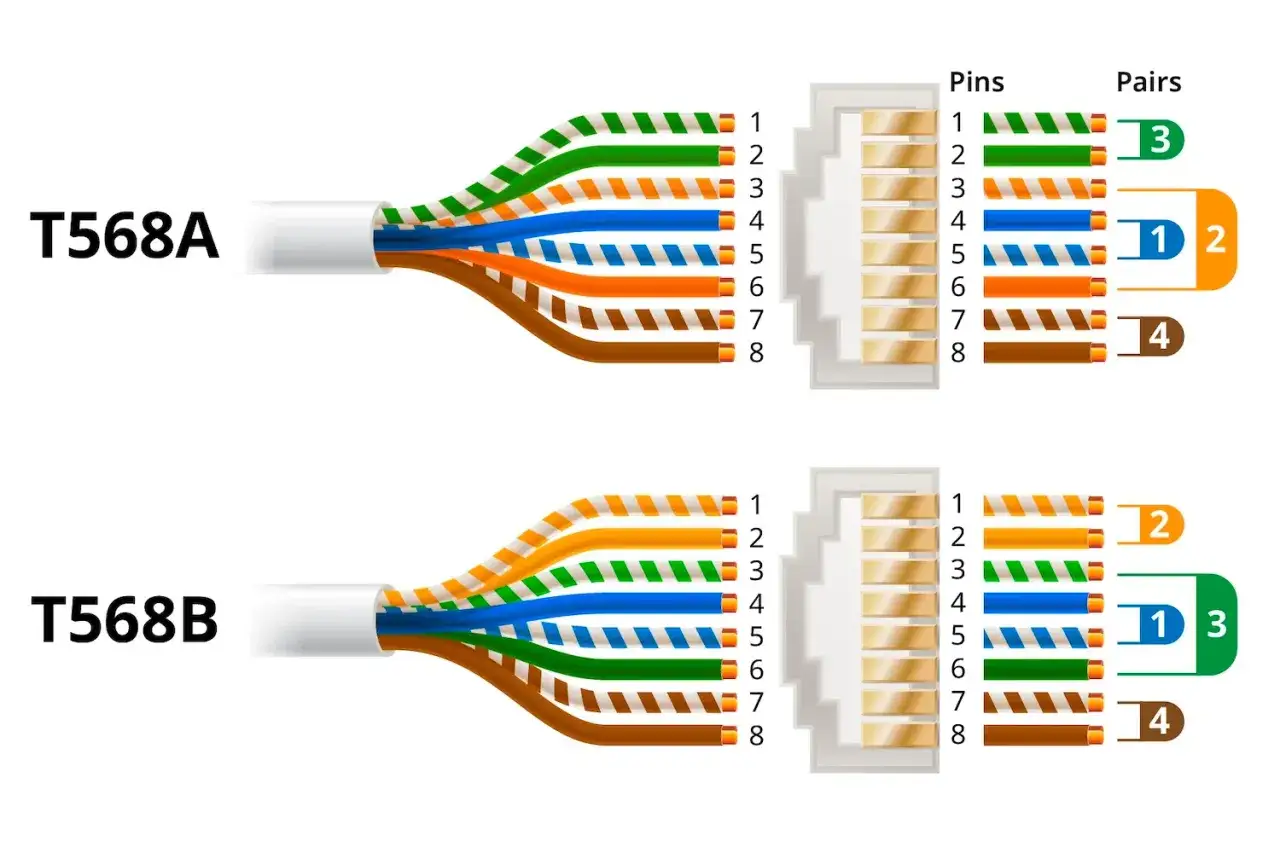

Jeśli rozebrać temat do podstaw, różnica jest bardzo konkretna: oba standardy korzystają z tych samych ośmiu żył, ale inaczej przypisują do pinów parę zieloną i pomarańczową. W praktyce zmienia się tylko układ na pinach 1, 2, 3 i 6, a reszta pozostaje taka sama. To dlatego nie ma sensu mówić, że jeden wariant jest „lepszy technicznie” od drugiego.

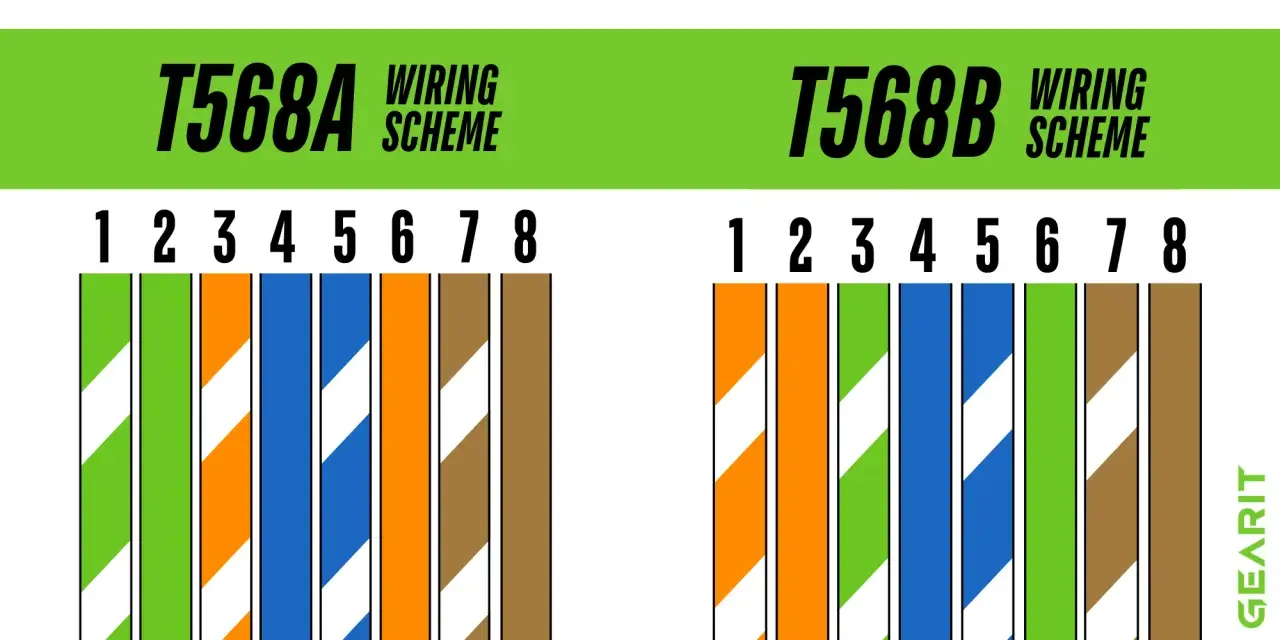

| Pin | T568A | T568B |
|---|---|---|
| 1 | Biało-zielony | Biało-pomarańczowy |
| 2 | Zielony | Pomarańczowy |
| 3 | Biało-pomarańczowy | Biało-zielony |
| 4 | Niebieski | Niebieski |
| 5 | Biało-niebieski | Biało-niebieski |
| 6 | Pomarańczowy | Zielony |
| 7 | Biało-brązowy | Biało-brązowy |
| 8 | Brązowy | Brązowy |
Najkrócej mówiąc: zmienia się położenie dwóch par, nie jakość kabla. Jeśli kabel jest poprawnie zarobiony, oba warianty obsłużą te same protokoły Ethernet i ten sam poziom przepustowości. To właśnie dlatego pytanie o standard RJ45 nie dotyczy wydajności, tylko zgodności z resztą instalacji. I to prowadzi do ważniejszego pytania: który układ wybrać w realnym projekcie.
Kiedy wybrać T568A, a kiedy T568B
Ja zwykle upraszczam ten wybór do jednej zasady: jeśli instalacja już ma przyjęty standard, trzymaj się go wszędzie. Nie ma sensu wymyślać własnej logiki dla jednego kabla, jeśli w patch panelu, gniazdach ściennych i dokumentacji widnieje już konkretny układ. Spójność oszczędza czas przy serwisie i eliminuje nieporozumienia po kilku miesiącach.
- W nowej instalacji wybierz jeden standard na starcie i używaj go konsekwentnie na wszystkich punktach zakończenia.
- Przy rozbudowie istniejącej sieci dopasuj się do tego, co już działa, zamiast mieszać schematy w jednym obiekcie.
- W środowisku firmowym lub formalnym wybór może być narzucony przez projekt, wykonawcę albo wewnętrzne wytyczne.
- W domu najważniejsze jest to, by wszystkie własnoręcznie robione przewody były zakończone identycznie.
- Gdy kupujesz gotowe patchcordy i samodzielnie robisz tylko pojedyncze odcinki, sensownie jest przyjąć jeden domyślny schemat i go nie zmieniać.
W praktyce częściej spotykam T568B, bo łatwo go utrzymać w typowym, amatorskim i półprofesjonalnym okablowaniu. Nie oznacza to jednak, że T568A jest gorszy. Jeśli projekt, inwestor albo już istniejąca instalacja wymaga A, wybór jest prosty: robisz A i nie kombinujesz. Ważniejsze od samej litery na papierze jest to, żeby całe środowisko było opisane jednakowo. A skoro standard jest już ustalony, warto zobaczyć, co dzieje się wtedy, gdy ktoś na jednym końcu zrobi inaczej niż na drugim.
Co się dzieje, gdy standardy zostaną zmieszane
Jeżeli jeden koniec kabla zakończysz według T568A, a drugi według T568B, nie powstaje zwykły kabel prosty, tylko połączenie krosowe. Dawniej taki układ bywał używany celowo do łączenia niektórych urządzeń bezpośrednio, ale w typowej instalacji strukturalnej jest to przede wszystkim źródło zamieszania. Z punktu widzenia serwisu i testów nie chcesz, żeby przypadkowa różnica w kolorach nagle udawała przemyślane rozwiązanie.
Najczęstszy problem nie polega na tym, że sieć natychmiast przestaje działać. Problem pojawia się później: ktoś patrzy na opis, porównuje z dokumentacją, wykonuje test ciągłości i widzi niespójny wynik. Wtedy tracisz czas na szukanie błędu tam, gdzie wcale nie było awarii sprzętowej, tylko niezgodność pinoutu. Przy większej liczbie gniazd taka pomyłka potrafi rozjechać całą strukturę opisów i numeracji.
Warto też pamiętać o jednym praktycznym szczególe: mieszanie standardów nie jest tym samym co poprawne zakończenie par. Jeśli ktoś skręcił żyły „na oko”, ale kolorystycznie wszystko wygląda dobrze, problem może nadal siedzieć w układzie par, a nie w samych barwach. To właśnie dlatego sam wzrok nie wystarczy. Żeby uniknąć takiego bałaganu, zawsze zarabiam kabel według tej samej procedury.
Jak zarobić kabel bez typowych błędów
Najbardziej opłaca się działać metodycznie. Ja robię to tak: najpierw wybieram standard, potem przygotowuję kabel, a dopiero na końcu zaciskam i testuję. Dzięki temu nie muszę wracać do pierwszego kroku tylko dlatego, że na końcu jedna żyła trafiła w złe miejsce.
- Ustal standard przed rozpoczęciem pracy i sprawdź, czy pasuje do reszty instalacji.
- Ściągnij płaszcz tylko na tyle, na ile musisz, żeby nie rozplatać par bardziej niż to konieczne.
- Ułóż żyły dokładnie według schematu na keystonie lub wtyku.
- Wsuń przewody do końca, bo niedociśnięta żyła to częsty powód problemów z linkiem.
- Zaciśnij złącze porządnym narzędziem, a nie przypadkowym dociskiem „na siłę”.
- Sprawdź kabel testerem zamiast zakładać, że skoro wygląda dobrze, to na pewno działa.
Najczęstsze błędy są zaskakująco proste: rozplecione pary zbyt daleko od końca, zamienione miejscami żyły 1-2 albo 3-6, zbyt płytkie wsunięcie przewodów i brak kontroli po zaciśnięciu. Jeśli pracujesz z kablami ekranowanymi, dochodzi jeszcze jakość samego złącza i sposób kontaktu ekranu. Tutaj nie ma drogi na skróty, bo błąd w zakończeniu kabla później widać jako niestabilne połączenie albo problemy w teście mapy połączeń. A gdy kabel jest już zrobiony poprawnie, zostaje ostatnia rzecz: sprawdzenie, czy cała instalacja naprawdę trzyma poziom.
Na co patrzeć poza samym pinoutem
To jest moment, w którym wiele osób myli porządek kolorów z jakością instalacji. Tymczasem sam wybór T568A albo T568B to tylko jeden element układanki. Dla realnej sieci większe znaczenie mają kategoria kabla, jakość złącz, długość odcinka i sposób prowadzenia przewodu. Jeśli chcesz, żeby sieć działała stabilnie, nie możesz oceniać wszystkiego wyłącznie po kolorach w wtyku.
- Kategoria przewodu ma większe znaczenie dla możliwości sieci niż sam wybór A/B.
- Długość toru powinna mieścić się w wymaganiach danej instalacji, bo nawet poprawny pinout nie naprawi zbyt długiego odcinka.
- Test wire map pokazuje, czy pary są poprawnie zakończone, a nie tylko czy dioda na switchu się świeci.
- Dokumentacja oszczędza czas przy późniejszych naprawach, modernizacjach i rozbudowie sieci.
- Spójność całego toru jest ważniejsza niż pojedynczy, „ładnie zarobiony” konektor.
Jeśli miałbym zamknąć ten temat jednym zdaniem, powiedziałbym tak: wybór między standardami RJ45 nie powinien być decyzją o wydajności, tylko o konsekwencji wykonania. Gdy nie masz narzuconego projektu, wybierz jeden układ i trzymaj się go w całej instalacji. Gdy projekt już istnieje, dopasuj się do niego bez eksperymentów. I zawsze pamiętaj, że ostateczny efekt zależy bardziej od poprawnego zarobienia, testu i jakości kabla niż od samego A albo B.
