Instalacja gniazdowa nie wybacza przypadkowych decyzji. O tym, czy obwód będzie bezpieczny i wygodny w codziennym użyciu, decydują przede wszystkim przekrój przewodu, materiał żył, sposób ułożenia i dobrane zabezpieczenie. W typowych warunkach najczęściej wygrywa miedziany przewód 3x2,5 mm², ale nie zawsze będzie to jedyny sensowny wybór.
W tym artykule pokazuję, co faktycznie ma sens przy gniazdach 230 V, kiedy 1,5 mm² jest za małe, kiedy warto myśleć o 4 mm² i jak nie pomylić przewodu instalacyjnego z kablem do innych zastosowań.
Najważniejsze odpowiedzi w skrócie
- Do typowych gniazd 230 V wybieram miedź 3x2,5 mm² z żyłą ochronną PE.
- 3x1,5 mm² zostawiam głównie dla oświetlenia, a nie dla standardowych gniazd w ścianie.
- W domu najczęściej spotkasz zabezpieczenie 16 A, ale musi ono pasować do przekroju i sposobu ułożenia przewodu.
- Jeśli obciążenie jest duże albo trasa długa, sensownie rozważyć osobny obwód albo większy przekrój.
- Do stałej instalacji w ścianie zwykle używa się przewodów instalacyjnych, a nie elastycznych kabli od sprzętu.
- W nowych obwodach gniazdowych bardzo często stosuje się też ochronę różnicowoprądową 30 mA.
Najczęściej stawiam na 3x2,5 mm² i nie kombinuję
Jeżeli ktoś pyta mnie, jaki kabel do gniazdek w mieszkaniu ma największy sens, odpowiedź jest zwykle prosta: miedziany przewód 3x2,5 mm² z żyłą ochronną PE. To jest rozsądny standard dla obwodów gniazdowych, bo daje zapas na typowe urządzenia domowe, a jednocześnie dobrze współpracuje z popularnymi zabezpieczeniami 16 A.
W praktyce taki obwód spokojnie obsłuży ładowarki, komputer, monitor, router, telewizor, odkurzacz czy drobne AGD. Nie zakładam jednak, że jedna linia ma bez końca zasilać wszystko naraz. Gdy w gniazdach pojawia się czajnik, grzejnik i jeszcze kilka innych odbiorników, obciążenie rośnie szybciej, niż wielu osobom się wydaje.

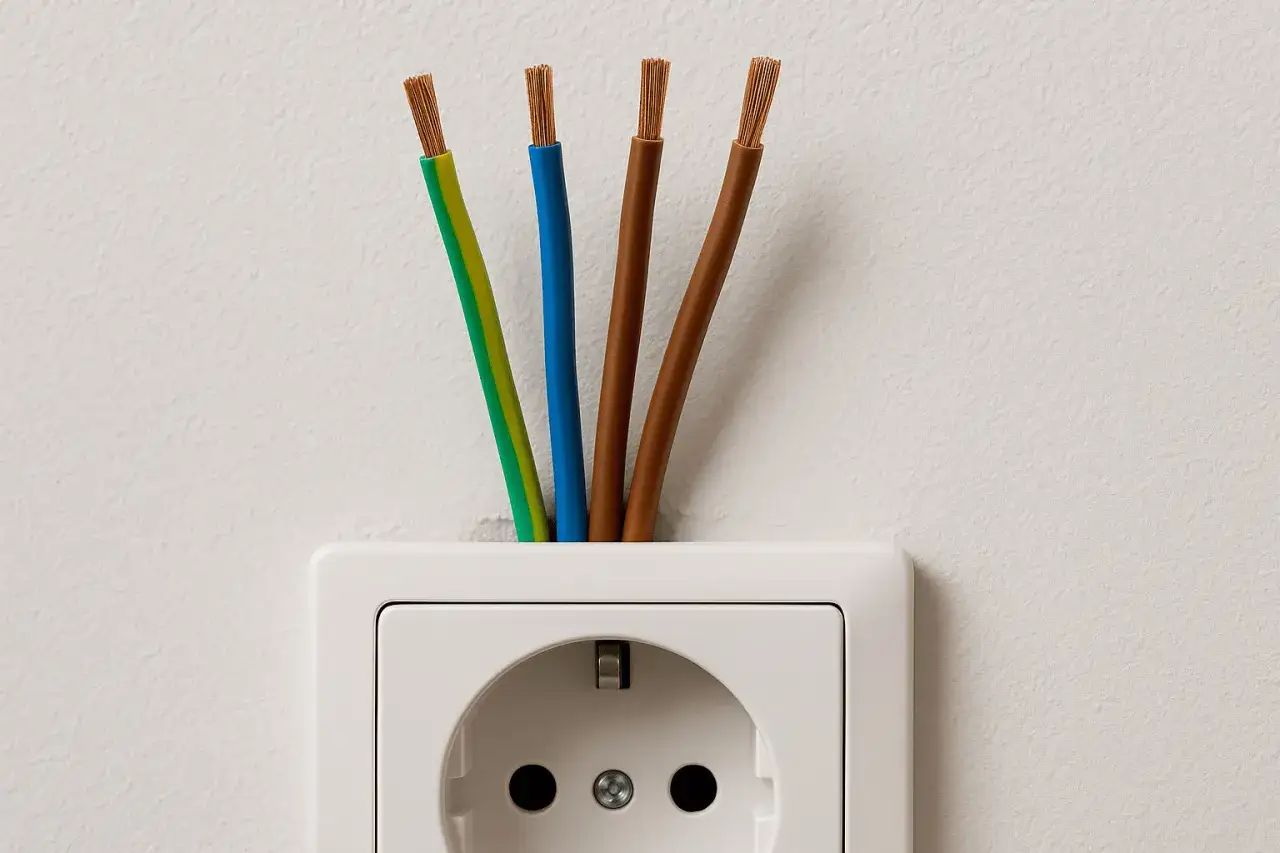

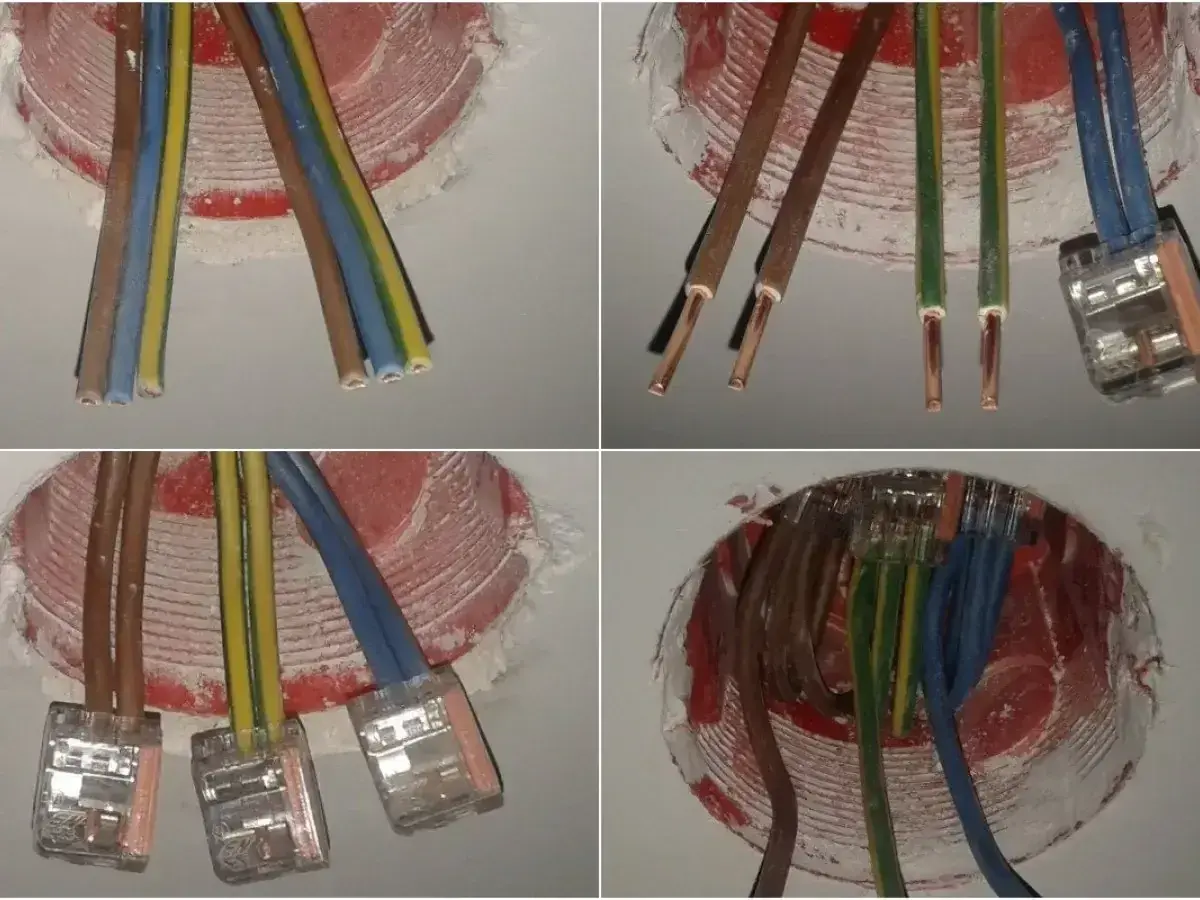

Warto też pamiętać o trzech żyłach: L to faza, N to przewód neutralny, a PE to przewód ochronny. W nowych obwodach gniazdowych nie traktuję PE jako dodatku, tylko jako podstawę bezpieczeństwa. Stare dwużyłowe rozwiązania nie są wzorcem do kopiowania w nowej instalacji.
Właśnie dlatego nie patrzę na sam przekrój jak na magiczną liczbę. Równie ważne są warunki ułożenia, długość linii i to, czy przewód pracuje w bruździe, w rurce, czy w przestrzeni mocno nagrzewającej się. Od tego zależy, czy 2,5 mm² wystarczy z zapasem, czy projekt trzeba policzyć dokładniej.
Gdy podstawowa odpowiedź jest już jasna, warto odróżnić przewód dobry do stałej instalacji od takiego, który nadaje się tylko do określonych warunków montażu.
Jaki typ przewodu ma sens w ścianie, a jaki poza nią
Tu najczęściej pojawia się zamieszanie, bo w codziennej mowie każdy mówi o „kablu”, a technicznie to nie zawsze to samo. Do gniazd w ścianie zwykle wybieram przewód instalacyjny, a nie elastyczny przewód od urządzenia. Różnica ma znaczenie, bo materiał izolacji, odporność mechaniczna i sposób prowadzenia są zupełnie inne.
| Rodzaj przewodu | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| YDYpżo 3x2,5 mm² | Pod tynkiem, w typowej instalacji mieszkaniowej | Popularny, wygodny do układania, dobrze pasuje do gniazd 230 V | Nie jest przeznaczony do gruntu ani do trudnych warunków zewnętrznych |
| YDYżo 3x2,5 mm² | W rurze, peszlu, kanale instalacyjnym | Uniwersalny w środku budynku, łatwy do prowadzenia w osłonie | Mniej wygodny tam, gdzie liczy się płaski profil pod tynkiem |
| YKYżo 3x2,5 mm² | Na zewnątrz, w gruncie, w miejscach bardziej narażonych | Lepsza odporność mechaniczna i środowiskowa | Sztywniejszy i zwykle droższy od przewodów typowo wewnętrznych |
| Przewód elastyczny | Sprzęty ruchome, przedłużacze, urządzenia przenośne | Bardzo giętki, wygodny przy podłączaniu urządzeń | Nie traktuję go jako domyślnego materiału do stałych gniazd w ścianie |
W praktyce do stałych gniazd w pokoju najczęściej wybieram YDYpżo 3x2,5 mm². Jeśli trasa idzie przez grunt, elewację albo miejsce o większym narażeniu, przechodzę na YKY. Z kolei linki elastycznej nie traktuję jako zamiennika przewodu instalacyjnego, bo jej zaletą jest giętkość, a nie montaż na stałe.
To prowadzi do kolejnej sprawy, czyli ochrony przewodu przed przeciążeniem. Tu nie ma miejsca na zgadywanie, bo zabezpieczenie i przekrój muszą ze sobą współpracować.
Dobierz zabezpieczenie do przewodu, nie odwrotnie
Normy z rodziny PN-HD 60364 i praktyka projektowa są tu konsekwentne: przewód trzeba chronić przed skutkami przeciążenia i zwarcia. Ja trzymam się prostej zasady, że zabezpieczenie nie może udawać rozwiązania problemu, jeśli sam przewód jest za słaby albo źle ułożony. Najpierw dobiera się tor zasilania, a dopiero potem aparat ochronny.
| Przekrój | Typowe zastosowanie | Typowe zabezpieczenie | Moja ocena |
|---|---|---|---|
| 3x1,5 mm² Cu | Oświetlenie | Zwykle 10 A | Dobry do lamp, nie jako standard dla gniazd |
| 3x2,5 mm² Cu | Gniazda 230 V | Często 16 A | Najbardziej uniwersalny wybór do domu |
| 3x4 mm² Cu | Dłuższe trasy, większe obciążenia, obwody specjalne | Dobierane z obliczeń | Dobry zapas, ale nie oznacza automatycznie większego bezpiecznika |
Dla obwodu 16 A przy 230 V wychodzi około 3,68 kW mocy teoretycznej. To wystarczająco dużo dla typowego mieszkania, ale nie na tyle dużo, żeby bezrefleksyjnie podłączać wszystko do jednej linii. Ja nie podnoszę zabezpieczenia tylko dlatego, że „tak będzie wygodniej”. Jeśli trasa jest długa, przewód idzie w cieplejszym miejscu albo obciążenie ma być ciągłe, trzeba to przeliczyć.
W nowych obwodach gniazdowych sensownie jest też przewidzieć wyłącznik różnicowoprądowy 30 mA, szczególnie tam, gdzie pojawia się wilgoć, ogród, garaż albo sprzęt używany w pobliżu wody. To nie zastępuje prawidłowego przekroju, ale podnosi poziom ochrony użytkownika.
Skoro wiemy już, jakie zabezpieczenie ma sens, trzeba uczciwie powiedzieć, kiedy cieńszy przewód przestaje być dobrym pomysłem.
Kiedy 1,5 mm² nie wystarczy
3x1,5 mm² kojarzy się wielu osobom ze „zwykłą instalacją”, ale w obwodach gniazdowych to za mało z rozpędu. Taki przekrój dobrze pasuje do oświetlenia, gdzie obciążenie jest relatywnie niewielkie i przewidywalne. Gniazda pracują inaczej: ktoś podłączy grzejnik, czajnik, kuchenkę mikrofalową, odkurzacz albo zestaw komputerowy z UPS-em, i nagle z lekkiego obwodu robi się linia pod wyraźnie większym prądem.
Najbardziej ryzykowne są sytuacje, w których na jednej linii ląduje kilka energochłonnych odbiorników. W kuchni to zwykle czajnik, ekspres i mikrofala. Przy biurku domowym dochodzi komputer, monitor, ładowarki, czasem dodatkowy grzejnik. Wtedy 1,5 mm² nie daje mi komfortu, nawet jeśli „na papierze jeszcze jakoś by to przeszło”.
- Kuchnia - dużo urządzeń grzejnych i częste równoczesne użycie.
- Biuro domowe - komputer, monitor, UPS, drukarka i ładowarki pracujące długo, często bez przerwy.
- Garaż lub warsztat - elektronarzędzia mają większe prądy rozruchowe i nie lubią słabych obwodów.
- Łazienka i strefy wilgotne - dochodzi większy nacisk na ochronę i właściwy dobór osprzętu.
- Długie trasy - im dalej od rozdzielnicy, tym ważniejszy staje się spadek napięcia.
Jeśli obwód ma zasilać sprzęt o dużej mocy, wolę zrobić osobną linię, niż próbować upchnąć wszystko w jednym przewodzie. To rozwiązanie jest po prostu bardziej przewidywalne i zwykle mniej kłopotliwe w eksploatacji. A skoro już o kłopotach mowa, jest kilka błędów, które powtarzają się wyjątkowo często.
Najczęstsze błędy, które widzę przy gniazdach
Przy obwodach gniazdowych najwięcej problemów nie wynika z teorii, tylko z oszczędzania na złym etapie. Ja zwykle widzę te same błędy, tylko w różnych mieszkaniach i domach.
- Brak żyły PE - nowe gniazda bez przewodu ochronnego to zły kierunek, niezależnie od tego, czy instalacja „jeszcze działa”.
- Mieszanie gniazd z oświetleniem - działa, ale utrudnia dobór zabezpieczeń i podnosi ryzyko przeciążenia.
- Zbyt duże zabezpieczenie do zbyt cienkiego przewodu - to nie poprawia bezpieczeństwa, tylko maskuje problem.
- Traktowanie przewodu elastycznego jak instalacyjnego - elastyczność nie jest argumentem za montażem w ścianie.
- Ignorowanie długości trasy - przy dłuższych odcinkach spadek napięcia potrafi dać się we znaki szybciej, niż widać to w kosztorysie.
- Łączenie starej i nowej instalacji bez sprawdzenia stanu przewodów - szczególnie przy modernizacjach starszych mieszkań trzeba patrzeć szerzej niż tylko na nowy odcinek.
Jeśli instalacja ma zasilać większą liczbę urządzeń albo sprzęt pracujący długo, lepiej od razu zaplanować osobny tor niż później walczyć z wybijaniem zabezpieczeń. To naturalnie prowadzi do pytania, kiedy taki osobny obwód jest po prostu rozsądniejszy od jednego wspólnego.
Kiedy lepiej zrobić osobny obwód
Osobny obwód traktuję jako normalne narzędzie projektowe, a nie luksus. W wielu miejscach po prostu upraszcza życie i poprawia bezpieczeństwo. Przy stanowisku komputerowym nie zawsze potrzebujesz ogromnej mocy, ale jeśli dojdzie biurko z komputerem, monitorem, głośnikami, drukarką, lampą i jeszcze grzejnikiem, wspólny obwód potrafi szybko się zapełnić.
Najczęściej oddzielną linię planuję dla kuchni, łazienki, garażu, warsztatu, gniazd zewnętrznych oraz sprzętów o stałym, większym poborze mocy. Dotyczy to także urządzeń, które producent jasno wskazuje jako wymagające osobnego zasilania. W praktyce do takich zadań często trafia przewód 3x2,5 mm², ale przy większych obciążeniach lub dłuższych trasach projekt potrafi przejść na 4 mm² albo rozwiązanie zgodne z konkretnym urządzeniem.
Warto też odróżnić zwykłe gniazda od odbiorników specjalnych, jak płyta czy kuchnia elektryczna. To już nie jest ten sam przypadek, co klasyczne gniazdko 230 V przy biurku. Tu liczy się dokumentacja urządzenia, jego moc i układ całej instalacji, a nie jedna uniwersalna rada z internetu.
Gdybym miał wybrać jedną praktyczną zasadę, powiedziałbym tak: im więcej urządzeń grzejnych, silnikowych i zasilanych przez przetwornice, tym bardziej sensowny jest osobny obwód. To ogranicza przypadkowe przeciążenia i ułatwia późniejszą rozbudowę instalacji.
Zostaje już tylko krótka lista rzeczy, które warto sprawdzić przed zakupem przewodu, żeby nie kupić czegoś „na wyrost” albo, co gorsza, zbyt słabego.
Co sprawdzić, zanim zamówisz przewód do obwodu gniazd
- Gdzie przebiega trasa - pod tynkiem, w rurze, w kanale, na zewnątrz czy w gruncie.
- Jakie będą odbiorniki - zwykłe ładowarki i komputer to co innego niż czajnik, grzejnik czy narzędzia.
- Jak długa jest linia - przy dłuższych odcinkach ważny staje się spadek napięcia.
- Jakie jest zabezpieczenie - najczęściej 16 A dla typowego obwodu gniazdowego, ale zawsze zgodnie z projektem.
- Czy przewidziano PE i RCD 30 mA - w nowej instalacji to nie jest detal, tylko podstawa rozsądnego montażu.
- Czy producent sprzętu wymaga osobnego obwodu - tego nie warto zgadywać.
- Czy po montażu będą wykonane pomiary - bez nich nawet dobrze dobrany przewód nie daje pełnej pewności.
Jeśli miałbym zamknąć temat jednym zdaniem, trzymałbym się zasady, że do standardowych gniazd domowych najrozsądniej kupić miedziany przewód 3x2,5 mm², a dopiero potem sprawdzić, czy warunki montażu nie wymagają mocniejszego rozwiązania. To właśnie ten etap oszczędza najwięcej nerwów, bo później nie trzeba poprawiać instalacji po pierwszym sezonie z czajnikiem, grzejnikiem i komputerem pracującymi na jednej linii.
