Połączenie instalacji z ziemią nie jest detalem montażowym, tylko elementem, który decyduje o tym, czy awaria skończy się wybiciem zabezpieczenia, czy realnym zagrożeniem dla ludzi i sprzętu. W tym tekście pokazuję, jak działa takie uziemienie, czym różni się ochrona w domowej instalacji od pracy z elektroniką i na co zwracać uwagę przy pomiarach, żeby nie ufać samym pozorom. To ważne szczególnie wtedy, gdy pracujesz przy komputerach, zasilaczach, rozdzielnicach albo serwerach.
Co warto zapamiętać o bezpiecznym połączeniu z ziemią
- Cel jest praktyczny: odprowadzić prąd uszkodzeniowy i wyrównać potencjały, zanim pojawi się zagrożenie.
- Nie istnieje jedna magiczna wartość oporu. Wynik trzeba oceniać razem z typem instalacji i warunkami gruntu.
- W elektronice liczy się też ESD. Procesor, pamięć i płyta główna są wrażliwe na wyładowania elektrostatyczne.
- Pomiar to część ochrony. Liczy się ciągłość przewodu PE, stan połączeń i skuteczność zabezpieczeń.
- Najgroźniejsze błędy wyglądają często niepozornie: luźny styk, zły punkt odniesienia, brak kontroli po modernizacji.

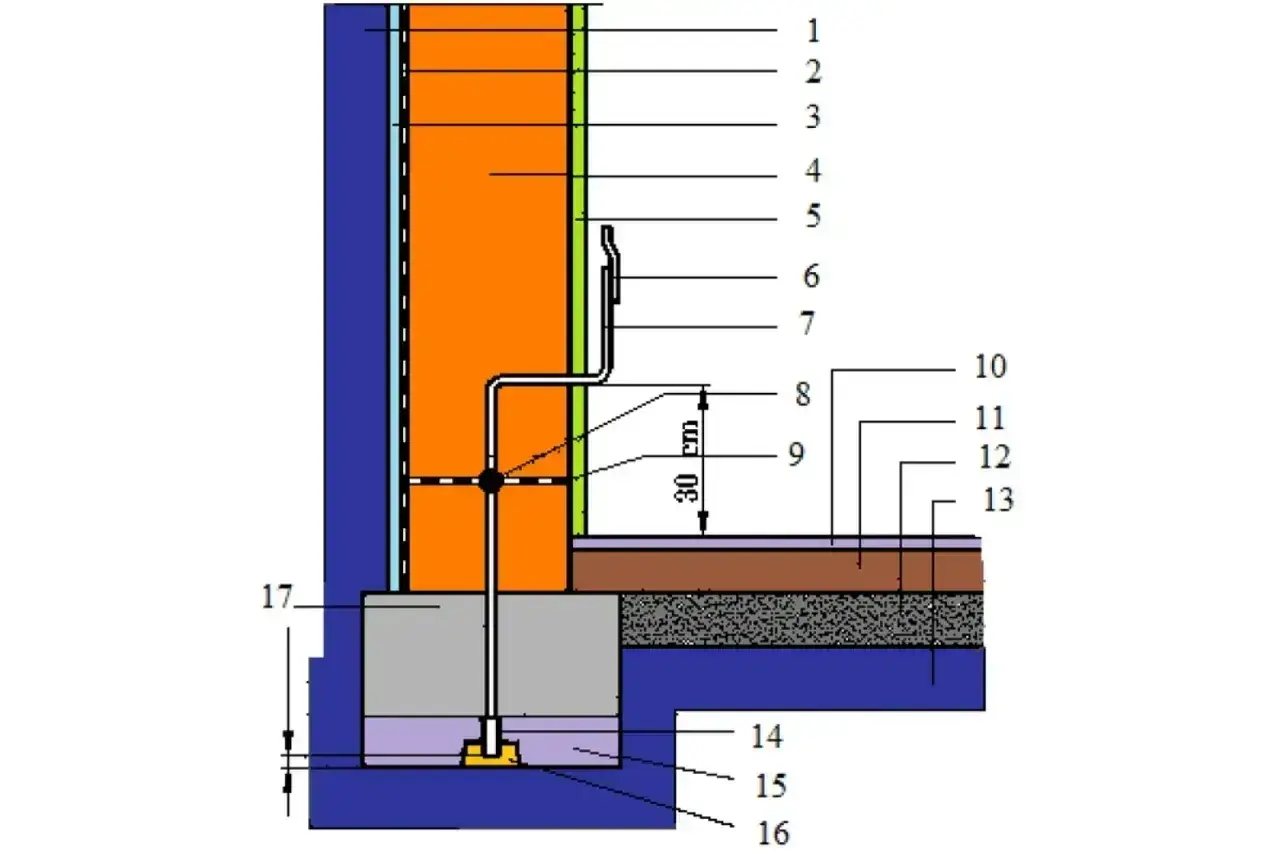

Jak rozumiem rolę połączenia z ziemią w instalacji
W praktyce chodzi o dwa zadania: zapewnienie bezpiecznej drogi dla prądu uszkodzeniowego i utrzymanie metalowych części na zbliżonym potencjale. Jeśli obudowa urządzenia dostanie przebicie, prąd ma popłynąć przewodem ochronnym, a nie przez ciało użytkownika. W polskich instalacjach 230 V ma to bardzo konkretne znaczenie, bo nawet krótki kontakt z uszkodzonym urządzeniem potrafi zakończyć się ciężkim porażeniem. Dlatego uziom, przewód PE, połączenia wyrównawcze i zabezpieczenia nadprądowe muszą działać jako jeden układ, a nie osobne elementy.
To też moment, w którym warto zdjąć popularne uproszczenie. Sam kontakt z gruntem nie „zjada” każdej awarii automatycznie. Jeśli przewód jest źle dobrany, połączenie luźne albo zabezpieczenie reaguje za wolno, instalacja nadal będzie ryzykowna. Właśnie dlatego poprawna konstrukcja ma większe znaczenie niż sam fakt wbicia pręta w ziemię.
Gdy rozumie się tę logikę, łatwiej odróżnić ochronę przeciwporażeniową od samego „uziemiania sprzętu” i przejść do tego, jak to wygląda w różnych zastosowaniach.
Jak to działa w domu, biurze i przy elektronice
W instalacji domowej najczęściej widzę układ, w którym przewód ochronny PE łączy obudowy urządzeń z punktem odniesienia całej instalacji. W serwerowni albo przy komputerach do gry dochodzi jeszcze temat ekranowania, filtrów w zasilaczach i ograniczania zakłóceń. To nie są identyczne zadania, ale wszystkie opierają się na tym samym pomyśle: prąd ma mieć kontrolowaną drogę powrotu.
Przy pracy z elektroniką dochodzi jeszcze ochrona przed wyładowaniami elektrostatycznymi. AMD przypomina, że człowiek zwykle zaczyna czuć wyładowanie dopiero przy około 3000 V, a układ scalony może ulec uszkodzeniu już przy około 30 V. To dlatego opaska antystatyczna, mata ESD i kontakt z uziemioną metalową powierzchnią są tak ważne przy montażu procesora, RAM-u czy płyty głównej.
Właśnie dlatego dobre połączenie z ziemią w elektronice nie służy tylko bezpieczeństwu w teorii. Ono porządkuje potencjały i ogranicza ryzyko, że drobny impuls uszkodzi element, którego nie da się potem naprawić. Z tego wynika proste pytanie: jakie są właściwie rodzaje takich połączeń i po co je rozdzielać.
Rodzaje połączeń, które łatwo wrzucić do jednego worka
W rozmowach potocznych wszystko bywa nazywane jednym słowem, ale technicznie sprawa jest bardziej uporządkowana. Poniżej rozdzielam najważniejsze przypadki, bo od tego zależy dobór materiałów, pomiarów i oczekiwań.
| Rodzaj | Po co jest | Gdzie spotykam go najczęściej | Na co uważać |
|---|---|---|---|
| Ochronne | Odprowadza prąd przy uszkodzeniu izolacji i chroni przed porażeniem | Domy, biura, rozdzielnice, obudowy urządzeń | Musi mieć ciągłość, odpowiedni przekrój i dobre połączenia |
| Funkcjonalne | Stabilizuje pracę układu, ogranicza zakłócenia i pomaga w ekranowaniu | Sprzęt audio, automatyka, elektronika przemysłowa | Nie zawsze ma tę samą rolę co przewód ochronny |
| Odgromowe | Odprowadza bardzo duże impulsy energii do gruntu | Budynki, maszty, infrastruktura zewnętrzna | Liczy się nie tylko opór, ale cała geometria i połączenia |
| ESD | Rozprasza ładunek elektrostatyczny z człowieka i stanowiska pracy | Montaż komputerów, serwis płyt, laboratoria | Mata i opaska muszą być faktycznie podłączone do właściwego punktu |
Najważniejsza różnica jest taka, że te systemy mogą współpracować, ale nie wolno zakładać, że jeden automatycznie załatwia drugi. Ochrona przed porażeniem, przepięciem i ESD ma wspólną bazę, lecz inne cele i inne testy. To prowadzi wprost do tego, jak oceniam poprawność całej instalacji.
Jak sprawdzam, czy wszystko ma sens techniczny
Jak podaje UDT, przy pomiarach uziemień roboczych stosuje się m.in. metodę techniczną, kompensacyjną i udarową. W praktyce wybór zależy od obiektu, dostępnego sprzętu i możliwości rozstawienia elektrod pomocniczych. Przy klasycznym pomiarze technicznym rozdziela się uziom badany od pomocniczych elektrod prądowych i napięciowych, a następnie wyznacza wartość na podstawie spadku napięcia i prądu pomiarowego.
Na wyniki mocno wpływa sam grunt. Sucha, piaszczysta ziemia zwykle daje gorsze rezultaty niż wilgotna, a sezon i pogoda potrafią zmienić wynik na tyle, że jednorazowy pomiar bywa mylący. Dlatego nie traktuję liczby z miernika jak wyroku bez kontekstu. Patrzę też na połączenia wyrównawcze, ciągłość PE, stan złącz i to, czy zabezpieczenia rzeczywiście zadziałają w czasie przewidzianym dla danego układu.
W wielu opracowaniach i projektach spotyka się cel poniżej 10 Ω dla ochrony odgromowej i przeciwprzepięciowej, ale nie jest to uniwersalna wartość dla każdej instalacji. W praktyce znaczenie ma rodzaj obiektu, układ sieci, rezystywność gruntu i konkretne wymagania projektu. Z tego powodu liczba sama w sobie nie wystarcza, jeśli nie wiadomo, co dokładnie sprawdzano i w jakich warunkach.
Gdy pomiar i interpretacja są już jasne, zostaje najtrudniejsza część: wyłapanie błędów, które na pierwszy rzut oka wyglądają niegroźnie.
Najczęstsze błędy, które psują bezpieczeństwo
Najwięcej problemów widzę tam, gdzie ktoś uznaje, że „będzie działać, bo wszystko jest podłączone”. W instalacjach i przy sprzęcie komputerowym takie podejście kończy się zwykle drobnymi zakłóceniami na początku, a potem poważniejszymi skutkami.
- Luźne albo skorodowane połączenia - pod obciążeniem potrafią wyglądać dobrze, ale w chwili awarii robią się krytyczne.
- Mylenie PE z N - przewód ochronny i neutralny nie są zamienne; ich przypadkowe łączenie w złym miejscu rozwala logikę ochrony.
- Zbyt długie, cienkie przewody - w praktyce zwiększają impedancję, a więc pogarszają warunki zadziałania zabezpieczeń.
- Uziom „na szybko” bez pomiaru - sam pręt w ziemi nie gwarantuje niczego, jeśli nie ma sprawdzonej ciągłości i właściwego projektu.
- Praca przy elektronice bez ochrony ESD - procesor, pamięć i płyta główna są bardziej wrażliwe, niż sugeruje ich masywna obudowa komputera.
- Używanie przypadkowego metalu jako punktu odniesienia - kaloryfer, rura albo śruba nie zawsze są tym, czym się wydają w danej instalacji.
Właśnie te błędy najbardziej tłumaczą, dlaczego jedna instalacja działa latami bez problemu, a inna generuje awarie mimo podobnego wyglądu. Po ich wyłapaniu warto przejść do prostego, praktycznego sposobu pracy przy komputerze i serwerze.
Co robię przed pracą z komputerem, procesorem albo serwerem
Przy sprzęcie komputerowym dbam o dwa poziomy ochrony naraz: bezpieczeństwo elektryczne i ESD. To ważne, bo nawet jeśli zasilacz jest odłączony, ładunek elektrostatyczny nadal może uszkodzić komponenty. Dlatego zaczynam od odłączenia zasilania, a dopiero potem myślę o samej wymianie części.
- Wyłączam sprzęt i odłączam przewód zasilający.
- Zakładam opaskę antystatyczną albo pracuję na uziemionej macie ESD.
- Dotykam niepomalowanej metalowej części obudowy, jeśli nie mam lepszego stanowiska.
- Wyjmuję płytę, pamięć albo procesor dopiero wtedy, gdy są gotowe do montażu.
- Trzymam podzespoły za krawędzie i odkładam je na powierzchnię antystatyczną.
- Unikam wełny, polaru i bardzo suchego otoczenia, bo to zwiększa ładunek elektrostatyczny.
Nie traktuję tej listy jak rytuału, tylko jak prosty sposób na zmniejszenie ryzyka. Przy naprawie komputera koszt błędu bywa wysoki, bo uszkodzenie nie zawsze jest widoczne od razu. Właśnie dlatego ostatnia sekcja wartością domyka temat od strony decyzji, a nie samej teorii.
Co najbardziej poprawia bezpieczeństwo, a co tylko wygląda dobrze
Największą różnicę robię wtedy, gdy patrzę na cały układ, a nie na pojedynczy element. Dobre połączenia, sensowny projekt uziomu, sprawdzone zabezpieczenia i procedura ESD dają więcej niż „ładny wynik” jednego pomiaru bez kontekstu. Jeśli coś ma chronić ludzi i sprzęt, musi działać także wtedy, gdy warunki są gorsze niż idealne.
Gdybym miał zostawić jedną praktyczną zasadę, powiedziałbym tak: nie ufaj przypadkowym skrótom, tylko sprawdzaj ciągłość, jakość połączeń i realne zachowanie całego systemu. To podejście dobrze działa zarówno przy instalacji domowej, jak i przy pracy z elektroniką, gdzie jeden niekontrolowany impuls potrafi zakończyć żywot procesora lub płyty głównej.
Właśnie tak rozumiem dobrze wykonane uziemienie - nie jako sam przewód w ziemi, lecz jako spójny system ochrony, który ma sens dopiero wtedy, gdy jest poprawnie zaprojektowany, zmierzony i używany.
