Opór elektryczny decyduje o tym, jak zachowuje się prąd w przewodniku, rezystorze i całym układzie. W praktyce przekłada się to na bezpieczeństwo zasilania, dobór elementów, spadki napięcia i to, czy dana płytka będzie działała stabilnie. W tym tekście rozbijam temat na proste kawałki: co oznacza opór, od czego zależy, jak go policzyć, zmierzyć i gdzie najczęściej ma znaczenie w elektronice komputerowej.
Najważniejsze rzeczy o oporze elektrycznym w praktyce
- Opór mówi, jak mocno element ogranicza przepływ prądu.
- Jednostką jest om (Ω), a w prostych obliczeniach najczęściej korzysta się z prawa Ohma.
- Długość przewodnika, przekrój, materiał i temperatura realnie zmieniają wynik.
- W połączeniach szeregowych opory się sumują, a w równoległych wynik zwykle spada.
- Multimetr pokaże tylko tyle, ile pozwala układ, więc pomiar „w obwodzie” bywa mylący.
- W układach AC trzeba odróżnić zwykły opór od impedancji.
Co oznacza opór elektryczny w praktyce
Gdy mówię o oporze, mam na myśli to, ile trudności stawia element przepływającemu prądowi. W obwodzie DC zależność jest prosta: im większy opór, tym mniejszy prąd przy tym samym napięciu. Dlatego ten parametr jest tak ważny w zasilaniu, ograniczaniu prądu diod, pomiarach oraz ochronie układów wejściowych.
W elektronice opór nie jest tylko „przeszkodą”. To narzędzie do sterowania energią. Ten sam mechanizm pozwala ustawić punkt pracy tranzystora, dobrać dzielnik napięcia albo sprawdzić, czy ścieżka na PCB nie ma zbyt dużych strat. Ja patrzę na niego jako na jeden z podstawowych parametrów, bez których trudno sensownie czytać schemat.
Od czego zależy opór przewodnika i elementu
Najprostszy model dla przewodnika opisuje wzór R = ρL/A, gdzie ρ to oporność właściwa materiału, L to długość, a A to pole przekroju. Z tego wynika prosta zasada: dłuższa i cieńsza ścieżka daje większy opór, a grubsza i krótsza mniejszy. To właśnie dlatego ścieżki zasilania na PCB projektuje się inaczej niż linie sygnałowe.
W praktyce wpływ ma też temperatura. Metale zwykle zwiększają opór wraz z nagrzewaniem, a półprzewodniki często zachowują się odwrotnie. Ten detal jest bardzo ważny, bo tłumaczy, dlaczego zwykły rezystor, termistor i tranzystor „czują” temperaturę zupełnie inaczej.
| Czynnik | Co robi z oporem | Dlaczego ma to znaczenie |
|---|---|---|
| Długość przewodnika | Zwiększa opór | Dłuższe połączenia mają większy spadek napięcia |
| Przekrój | Zmniejsza opór | Grubszy przewód lepiej znosi większy prąd |
| Materiał | Może go mocno podnieść albo obniżyć | Miedź, stal i manganin zachowują się inaczej |
| Temperatura | Zależy od typu elementu | Pomaga w czujnikach, ale komplikuje stabilność |
Jeśli chcesz zrozumieć obliczenia, naturalnym krokiem jest prawo Ohma i opór zastępczy w całym układzie.
Jak policzyć go z prawa Ohma i oporu zastępczego
Najczęściej zaczynam od zależności R = U / I. Jeśli znam napięcie i prąd, wyliczenie jest szybkie: opór rośnie, gdy napięcie jest większe przy tym samym prądzie, albo maleje, gdy prąd rośnie przy tym samym napięciu. To jest fundament wielu prostych analiz serwisowych i projektowych.
W obwodach z wieloma elementami dochodzi jeszcze opór zastępczy. W połączeniu szeregowym wartości się sumują, więc Rz = R1 + R2 + .... W połączeniu równoległym wynik liczy się odwrotnościami, więc całkowity opór zwykle spada, czasem wyraźnie bardziej, niż intuicyjnie się wydaje.
Przykład jest prosty: dwa rezystory 2 kΩ i 3 kΩ połączone szeregowo dadzą 5 kΩ. Te same elementy połączone równolegle dadzą wartość mniejszą niż 2 kΩ, więc układ „otwiera” się dla prądu dużo bardziej, niż sugerowałaby suma liczb na obudowie.
| Rodzaj połączenia | Wzór | Intuicyjny efekt |
|---|---|---|
| Szeregowe | Rz = R1 + R2 + R3 | Opór rośnie wraz z liczbą elementów |
| Równoległe | 1/Rz = 1/R1 + 1/R2 + 1/R3 | Opór całego układu spada |
W diagnostyce komputerowej to nie jest teoria dla teorii. Jeśli linia sygnałowa lub zasilająca ma nieoczekiwany opór, układ potrafi działać niestabilnie, a czasem po prostu nie startować. Dlatego pomiar ma sens dopiero wtedy, gdy wiesz, jak go wykonać poprawnie.

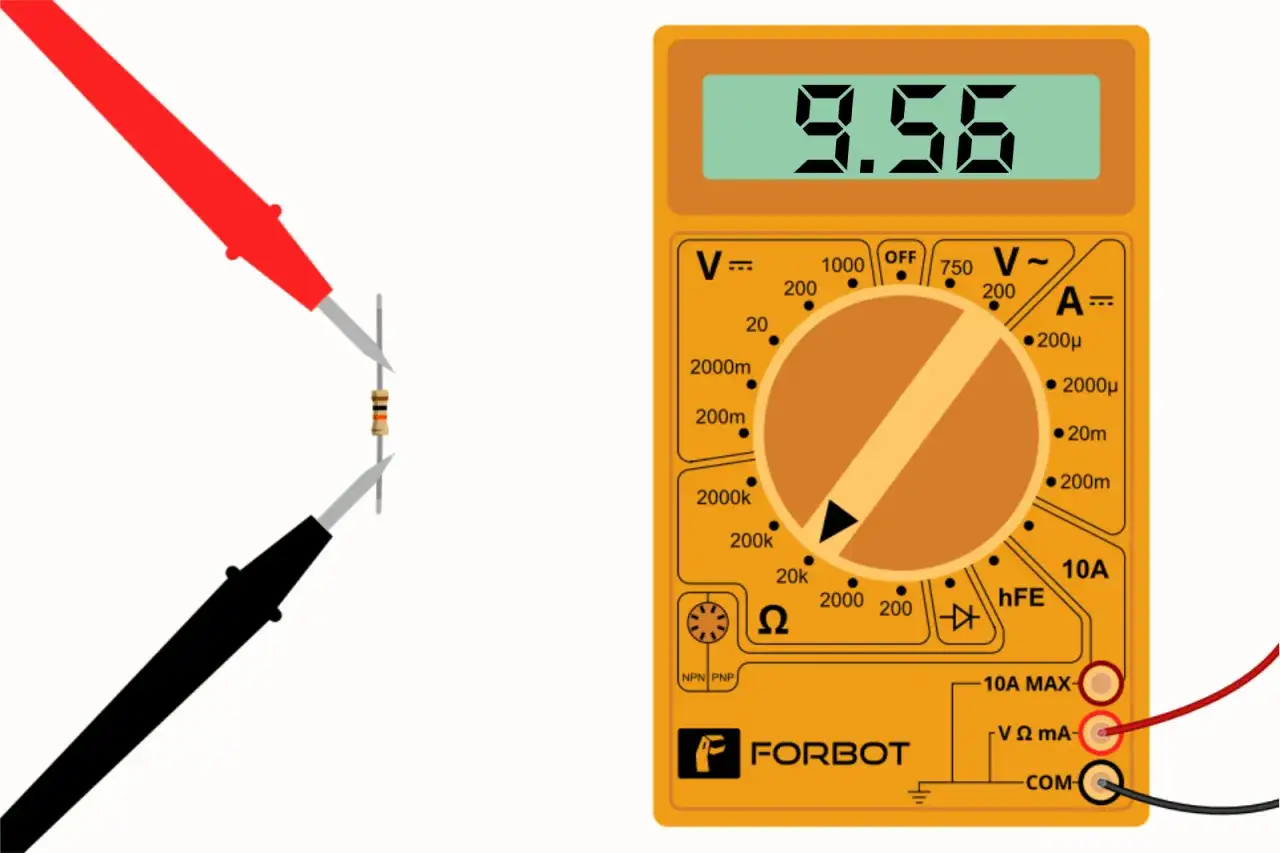

Jak mierzyć opór multimetrem bez błędów
Pomiar najlepiej wykonywać po odłączeniu zasilania i rozładowaniu kondensatorów. Brzmi banalnie, ale właśnie na tym najczęściej wywraca się początkujących: multimetr w trybie omomierza mierzy element, a nie cały obwód pod napięciem. Jeśli badany rezystor jest połączony z innymi ścieżkami, wynik może być niższy niż rzeczywisty.
Ja sprawdzam to w takiej kolejności: wybieram odpowiedni zakres, przykładam sondy, czekam aż odczyt się ustabilizuje i dopiero wtedy oceniam wynik. Przy bardzo małych wartościach, rzędu ułamków oma, trzeba uważać na opór przewodów pomiarowych oraz styków, bo potrafią zniekształcić odczyt bardziej, niż wiele osób przypuszcza.
- Odłącz zasilanie układu.
- Jeśli to możliwe, wylutuj jeden koniec elementu, aby odseparować go od reszty obwodu.
- Użyj zakresu nieco wyższego niż spodziewana wartość.
- Sprawdź przewody pomiarowe na zwarcie i ich własny opór.
- Oceniaj wynik razem z tolerancją elementu, a nie wyłącznie „na oko”.
Tu przydaje się też znajomość tolerancji, bo dobry pomiar bez interpretacji nadal niewiele daje. I właśnie dlatego warto umieć czytać same elementy, a nie tylko ekran miernika.
Jak czytać wartości rezystorów i nie pomylić tolerancji
W praktyce spotkasz najczęściej elementy o tolerancji 1%, 5% albo 10%. To oznacza, że rezystor opisany jako 10 kΩ nie musi mieć dokładnie takiej wartości, tylko mieści się w określonym przedziale. Dla układów zasilania, dzielników napięcia i torów pomiarowych ta różnica bywa istotna, a dla prostego ograniczenia prądu diody zwykle mniej krytyczna.
Warto też pamiętać o temperaturze pracy i mocy strat. Rezystor może mieć poprawną wartość przy pomiarze na stole, a w realnym układzie zachowywać się inaczej, jeśli jest przeciążony albo grzeje się zbyt mocno. To dlatego nie patrzę wyłącznie na omy, ale też na waty i warunki pracy.
- 1% ma sens tam, gdzie liczy się dokładność dzielników, pomiarów i referencji.
- 5% jest bardzo częste w zwykłych aplikacjach ogólnego przeznaczenia.
- 0,1% pojawia się w precyzyjnych układach pomiarowych i kalibracyjnych.
Gdy do układu dochodzi sygnał zmienny, zwykły opór nie opisuje już wszystkiego. Wtedy trzeba przejść na poziom impedancji, bo to tam zaczynają się ważne różnice.
Dlaczego w prądzie przemiennym pojawia się też impedancja
W obwodach AC nie wystarcza już sam opór, bo kondensatory i cewki też wpływają na przepływ sygnału, ale robią to zależnie od częstotliwości. Dlatego używa się pojęcia impedancji, które obejmuje zarówno część „oporową”, jak i reaktancję. Innymi słowy: w DC patrzysz głównie na opór, a w AC musisz widzieć cały obraz.
To ma znaczenie przy audio, zasilaczach impulsowych, filtrach i liniach sygnałowych na płytach głównych. Dla projektanta to nie jest akademicki niuans, tylko kwestia tego, czy sygnał przejdzie czysto, czy zacznie się tłumić, przesuwać fazowo albo generować błędy odczytu. W elektronice komputerowej takie rzeczy potrafią być bardziej zdradliwe niż zwykły brak zasilania.
Jeśli temat sprowadzić do praktyki, najpierw sprawdzam, czy problem dotyczy elementu DC, czy toru pracującego z sygnałem zmiennym. To rozróżnienie często oszczędza godziny szukania usterki.
Gdzie ten parametr naprawdę ma znaczenie w sprzęcie komputerowym
W komputerach opór elektryczny nie siedzi tylko w podręcznikowych rezystorach. Widzisz go w ścieżkach zasilania, przewodach, połączeniach na płycie głównej, układach pomiaru prądu i w elementach chroniących wejścia sygnałowe. Jeśli któregoś z tych miejsc opór jest zbyt wysoki, pojawia się spadek napięcia, grzanie albo niestabilność pracy.
Na płytach głównych i w układach peryferyjnych często spotyka się kilka praktycznych scenariuszy:
- Ograniczanie prądu - rezystor w szeregu z diodą lub innym elementem chroni przed przeciążeniem.
- Pull-up i pull-down - najczęściej spotkasz zakres około 4,7 kΩ do 100 kΩ, bo taki dobór stabilizuje stan wejścia bez niepotrzebnego poboru prądu.
- Pomiar prądu - bardzo małe wartości, często od 0,5 mΩ do 100 mΩ, pozwalają mierzyć obciążenie bez dużych strat.
- Czujniki temperatury - termistory wykorzystują zmianę oporu wraz z temperaturą.
- Ograniczanie prądu LED - w prostych układach niskonapięciowych często spotkasz okolice 220 Ω do 1 kΩ.
- Straty na złączach - styk, wtyk albo ścieżka o gorszym połączeniu potrafią wprowadzić realny problem, zwłaszcza przy większym prądzie.
Właśnie tutaj dobrze widać, że opór nie jest wyłącznie cechą pojedynczego elementu. To parametr całego toru, a czasem nawet całego projektu, jeśli zasilanie albo chłodzenie są na granicy.
Co sprawdzam najpierw, gdy wynik nie trzyma się kupy
Jeśli pomiar wygląda dziwnie, zwykle nie zaczynam od wymiany elementu. Najpierw sprawdzam kontekst: czy układ był odłączony od zasilania, czy element nie siedzi jeszcze w obwodzie, czy przewody pomiarowe mają sensowny kontakt i czy wynik mieści się w tolerancji. Zaskakująco często problemem jest nie sam opór elementu, tylko sposób, w jaki został zmierzony.
- Najpierw wykluczam zwarcie i przerwę w połączeniu.
- Potem sprawdzam, czy odczyt nie wynika z równoległej ścieżki w układzie.
- Dalej porównuję wynik z wartością nominalną i tolerancją.
- Na końcu oceniam temperaturę, obciążenie i możliwe uszkodzenie mechaniczne.
W praktyce to daje szybszą diagnozę niż ślepe patrzenie na jedno wskazanie miernika. Jeśli chcesz czytać elektronikę pewnie, najpierw naucz się widzieć opór jako cechę obwodu, a dopiero potem jako liczbę z nadrukiem na elemencie.
