Światło w elektronice nie jest dodatkiem do obrazu, tylko częścią działania układów. Pojedynczy foton jest najmniejszą porcją energii elektromagnetycznej i właśnie dlatego tak mocno wpływa na LED-y, fotodiody, czujniki oraz łącza optyczne. W tym tekście pokazuję, jak czytać tę zależność bez zbędnej teorii, kiedy światło zamienia się w prąd, a kiedy kończy się tylko na cieple, oraz na co patrzeć przy wyborze komponentów.
Co warto zapamiętać od razu
- W elektronice liczy się nie tylko moc światła, ale też energia pojedynczego kwantu i długość fali.
- To samo zjawisko stoi za działaniem LED-ów, fotodiod, ogniw słonecznych i laserów diodowych.
- Materiał półprzewodnikowy decyduje o tym, czy światło zostanie pochłonięte, zamienione w prąd, czy wypromieniowane.
- Najważniejsze parametry przy doborze elementów to zakres spektralny, responsywność, prąd ciemny i czas reakcji.
- Najczęstszy błąd to mylenie jasności źródła z energią pojedynczego kwantu i zakładanie, że każdy sensor „widzi” to samo światło.
Co właściwie oznacza kwant światła
W fizyce to nie jest abstrakcyjna ciekawostka, tylko wygodny opis tego, jak promieniowanie elektromagnetyczne przekazuje energię. Nie traktuję tego jako mikroskopijnej kulki w klasycznym sensie; lepiej myśleć o nośniku energii o określonej częstotliwości, pędzie i długości fali. Im krótsza fala, tym większa energia jednego kwantu, a to w praktyce decyduje o tym, jak dany materiał zareaguje na światło.
W elektronice ta różnica ma znaczenie natychmiast. Układ nie „reaguje na światło” ogólnie, tylko na konkretne pasmo widmowe, a więc na światło o odpowiedniej energii. Dlatego czerwona dioda, niebieska dioda i czujnik podczerwieni nie zachowują się tak samo, nawet jeśli wszystkie pracują z pozoru na tym samym zjawisku. Kiedy rozumiesz tę podstawę, sensowniejsze staje się pytanie o energię i o to, jak przekłada się ona na konkretne układy.
Jak energia kwantu przekłada się na działanie układów
Najprościej pamiętać zależność: E[eV] ≈ 1240 / λ[nm]. To bardzo praktyczny skrót, bo od razu pokazuje, że krótsza fala oznacza większą energię. Przykładowo 450 nm daje około 2,76 eV, 650 nm około 1,91 eV, a 1550 nm tylko około 0,80 eV.
| Długość fali | Energia jednego kwantu | Co to oznacza w praktyce |
|---|---|---|
| 450 nm | około 2,76 eV | Niebieskie światło, wyższa energia, większe wymagania materiałowe |
| 650 nm | około 1,91 eV | Czerwone LED-y i prostsze układy optyczne dla widma widzialnego |
| 1550 nm | około 0,80 eV | Pasmo telekomunikacyjne, bardzo ważne w łączach światłowodowych |
To tłumaczy, dlaczego krzem, którego przerwa energetyczna wynosi około 1,12 eV, dobrze radzi sobie w wielu zastosowaniach, ale nie jest uniwersalnym detektorem dla każdego zakresu. Gdy długość fali i materiał nie pasują do siebie, układ po prostu traci czułość. To prowadzi prosto do miejsc, w których światło naprawdę zamienia się w sygnał elektryczny.

Gdzie światło zamienia się w sygnał elektryczny
W praktyce elektronika korzysta z tych samych praw w kilku różnych rolach: źródło światła, detektor, magazyn energii i kanał transmisji. To właśnie ten obszar najczęściej nazywa się optoelektroniką. W sprzęcie komputerowym i serwerowym widać to wyraźnie tam, gdzie miedź zaczyna przegrywać z przepustowością, długością połączenia albo odpornością na zakłócenia.
| Element | Co robi ze światłem | Dlaczego to ważne |
|---|---|---|
| LED | Zamienia energię elektryczną na promieniowanie o określonej barwie | Kolor i sprawność zależą od materiału oraz przerwy energetycznej |
| Fotodioda | Absorbuje światło i generuje prąd | Podstawa czujników, mierników, odbiorników i wielu systemów automatyki |
| Ogniwo słoneczne | Wykorzystuje absorpcję do wytwarzania napięcia i prądu | Sprawność zależy od dopasowania widma do materiału |
| Laser diodowy | Wymusza emisję spójnego promieniowania | Kluczowy w precyzyjnych łączach, skanowaniu i pomiarach |

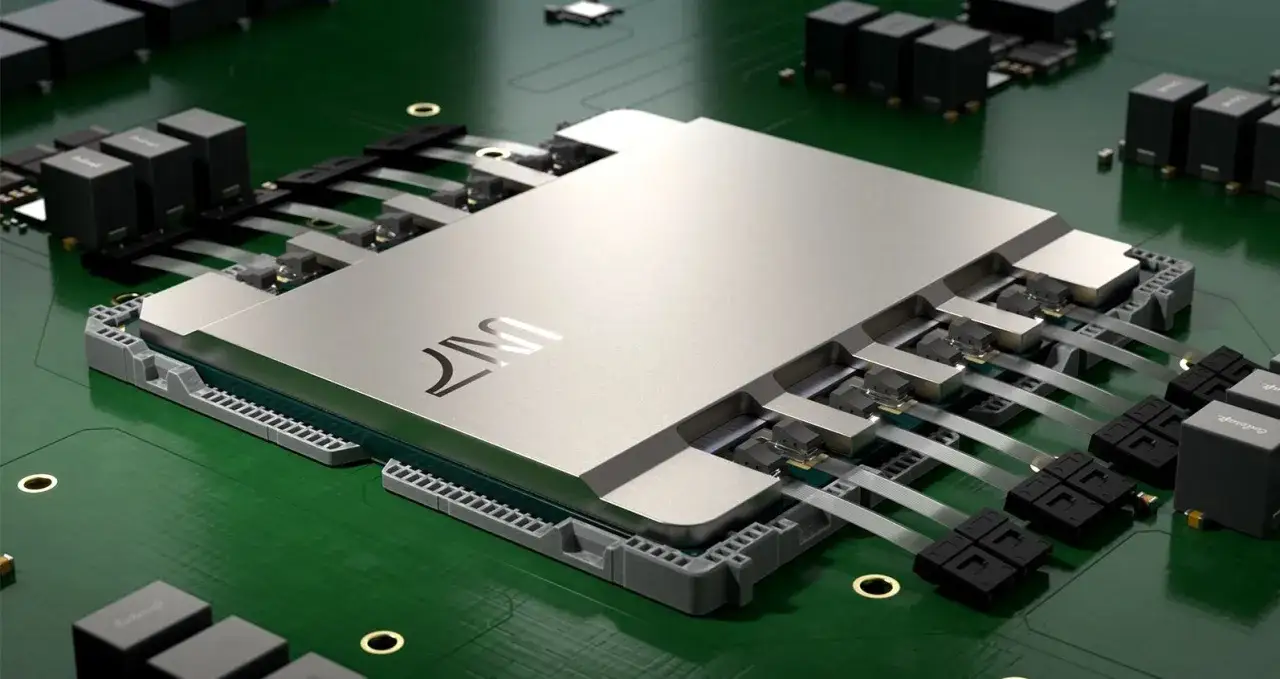

| Transceiver optyczny | Przesyła impulsy świetlne zamiast sygnału elektrycznego | Duża przepustowość i niższe straty na dystansie, zwłaszcza w serwerach i centrach danych |
Właśnie dlatego ten sam mechanizm stoi obok diody statusowej w laptopie i obok łącza, które przenosi ogromny ruch danych między układami. Kiedy patrzy się na to bez uproszczeń, od razu widać, że sam fakt świecenia nic jeszcze nie mówi o jakości działania. Aby nie zgubić się w detalach, trzeba jeszcze zobaczyć, co robi z tym samym sygnałem półprzewodnik.
Dlaczego półprzewodnik decyduje o wszystkim
Tu wchodzi pojęcie przerwy energetycznej, czyli minimalnej energii potrzebnej, by elektron przeszedł do stanu przewodnictwa. Jeśli energia promieniowania jest za mała, materiał zwykle nie zareaguje użytecznie. Jeśli jest bliska wartości dopasowanej do struktury materiału, zyskujesz sprawną emisję albo detekcję. Jeśli jest wyraźnie wyższa, część energii może skończyć jako ciepło, a to już pogarsza sprawność i bywa problemem termicznym.

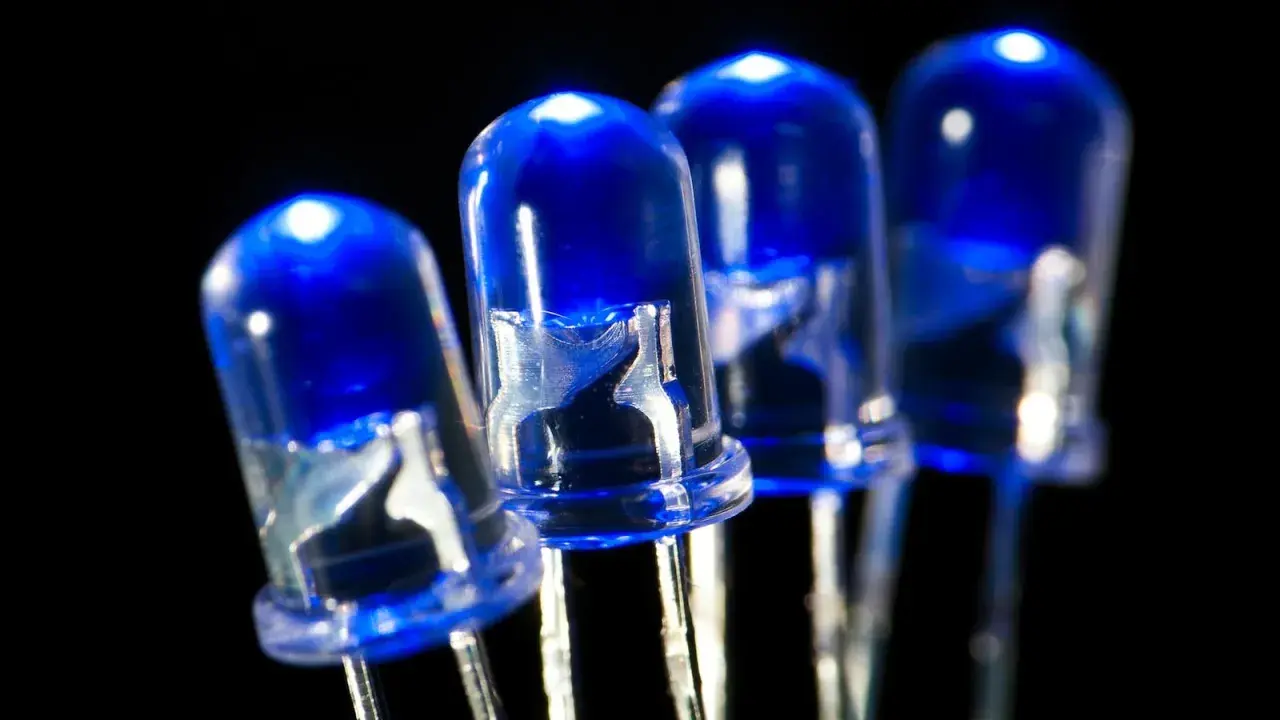

W LED-ach elektrony i dziury rekombinują, a różnica energii zamienia się w światło. W fotodiodach światło tworzy pary elektron-dziura i pojawia się prąd. W krzemie granica czułości wypada mniej więcej w okolicach 1100 nm, dlatego przy dłuższych falach, na przykład w telekomunikacji 1310 i 1550 nm, często stosuje się inne materiały, takie jak InGaAs. Nie ma jednego uniwersalnego półprzewodnika do wszystkiego, a dobór materiału zwykle robi większą różnicę niż sama moc źródła.
Gdy ta granica jest jasna, czytanie parametrów katalogowych przestaje być zgadywaniem. Wtedy dopiero sens ma pytanie, jak wybrać konkretny komponent do zadania.
Na co patrzeć w dokumentacji komponentów
Ja zwykle zaczynam od jednego pytania: jaka długość fali ma wejść do układu albo z niego wyjść? Jeśli to ustalę, reszta staje się dużo prostsza. Nie kupuję „jasności” ani „czułości” na poziomie hasła reklamowego, tylko sprawdzam, czy element ma odpowiednie okno spektralne i czy jego parametry pasują do aplikacji.
- Zakres spektralny - czy element działa przy 850 nm, 940 nm, 1310 nm, 1550 nm albo w świetle widzialnym.
- Responsywność - ile prądu daje fotodetektor z jednostki mocy optycznej, zwykle podawane w A/W.
- Prąd ciemny - jaki sygnał płynie bez światła; im niższy, tym lepiej przy słabym oświetleniu.
- Czas reakcji - jak szybko element odpowiada na zmianę sygnału; w szybkich łączach różnica między nanosekundami a dziesiątkami nanosekund bywa krytyczna.
- Moc optyczna i prąd przewodzenia - czy nadajnik nie pracuje na granicy termicznej i czy nie traci sprawności przy temperaturze.
- Parametry specyficzne dla optoizolacji - na przykład CTR i opóźnienie propagacji, jeśli izolujesz obwody sterujące.
W praktyce takie podejście oszczędza najwięcej czasu. Zamiast szukać „mocniejszego” elementu, lepiej dobrać właściwy zakres fali, a dopiero potem sprawdzać cenę, obudowę i pobór prądu. To prowadzi wprost do najczęstszych pomyłek, które widzę przy ocenie światła i sygnału.
Najczęstsze pomyłki przy ocenie światła i sygnału
Najbardziej myli się nie symbol, tylko skala. Dwie diody mogą pobierać taką samą moc, ale emitować zupełnie inne kwanty energii. To oznacza, że „więcej watów” nie znaczy automatycznie „lepszy rezultat”, a już na pewno nie mówi nic o tym, czy czujnik zareaguje tak, jak trzeba.
- Jasność nie równa się energii pojedynczego kwantu - moc całkowita i energia jednego kwantu to różne rzeczy.
- Każdy sensor nie widzi tego samego - fotodioda do widzialnego światła może słabo reagować na podczerwień 1550 nm.
- Większa moc nie zawsze pomaga - jeśli materiał źle absorbuje dane pasmo, dodatkowe waty dają głównie straty.
- Ciepło to zwykle strata - w LED-ach i laserach temperatura obniża sprawność, a nie podnosi jakość sygnału.
- „Działa” nie znaczy „działa dobrze” - układ może świecić lub reagować, ale wciąż mieć zbyt duży szum, za niski kontrast albo zbyt wolną odpowiedź.
Z tych pomyłek bierze się większość problemów przy doborze części, więc dobrze mieć prostą listę kontrolną przed zakupem. Na tej podstawie łatwo domknąć temat i przejść od teorii do praktyki.
Co zabrać z tej wiedzy do kolejnego projektu
Jeśli miałbym zamknąć ten temat w jednym zdaniu, powiedziałbym: najpierw dopasuj widmo, potem sprawdzaj moc i cenę. W projektach optycznych to zwykle robi większą różnicę niż wybór „mocniejszego” elementu. W sprzęcie komputerowym, czujnikach i łączach danych dokładnie to rozstrzyga, czy układ będzie stabilny, szybki i odporny na zakłócenia.
- Dla nadajnika sprawdź długość fali, stabilność temperatury i realną moc optyczną.
- Dla odbiornika sprawdź czułość spektralną, prąd ciemny i czas reakcji.
- Dla łącza optycznego dobierz materiał do pasma, a nie odwrotnie.
- Dla LED-ów i wyświetlaczy pamiętaj, że kolor i sprawność wynikają z właściwości półprzewodnika.
W praktyce to właśnie takie dopasowanie decyduje, czy układ działa stabilnie, czy tylko wygląda dobrze w specyfikacji. Jeśli traktujesz światło jako sygnał o konkretnej energii, łatwiej uniknąć nietrafionych zakupów i projektów, które potem trzeba ratować filtrami, wzmacniaczami albo większą mocą.
